直插式L293D电机驱动集成芯片

　　在小型自动化设备、教学实验平台、智能小车以及各类低压直流电机控制场景中，L293D是一款应用普及率极高的推挽式四通道驱动集成芯片，这款直插封装的驱动芯片可同时实现两路直流电机的正反转、调速控制，也可用于驱动四相五线式步进电机，适配绝大多数低压小功率运动执行机构的驱动需求，是嵌入式控制板卡设计中极为常见的功率驱动器件。从实际电路设计的角度来看，这款芯片采用双列直插16引脚封装，引脚间距为标准2.54mm，既可以直接焊接在PCB板上，也能够搭配对应的IC插座使用，方便后期维修更换，无需动用拆焊工具即可完成器件替换，对于教学实验场景、原型验证阶段的设备开发来说，这种安装特性能够大幅降低调试阶段的硬件维护成本。芯片本体的宽度、

　　引脚伸出长度都符合通用直插IC的安装尺寸边界，在PCB布局时，只需要按照标准DIP-16封装的焊盘尺寸进行设计，预留出芯片本体的安装空间以及引脚焊接的操作空间即可，不需要额外定制特殊封装尺寸，能够直接调用通用封装库完成布局布线，缩短硬件开发的周期。从功能特性上看，这款芯片内部集成了四组带续流保护的功率驱动通道，单通道持续输出电流可达600mA，峰值输出电流能够达到1.2A，工作电压范围覆盖4.5V到36V，可直接兼容5V单片机控制逻辑电平，不需要额外添加电平转换电路，控制信号可以直接从主控芯片的IO口接入，大幅简化外围电路的设计复杂度。芯片内部自带过热保护电路，当芯片结温超过安全阈值时会自动切断输出通道，避免因为负载短路、

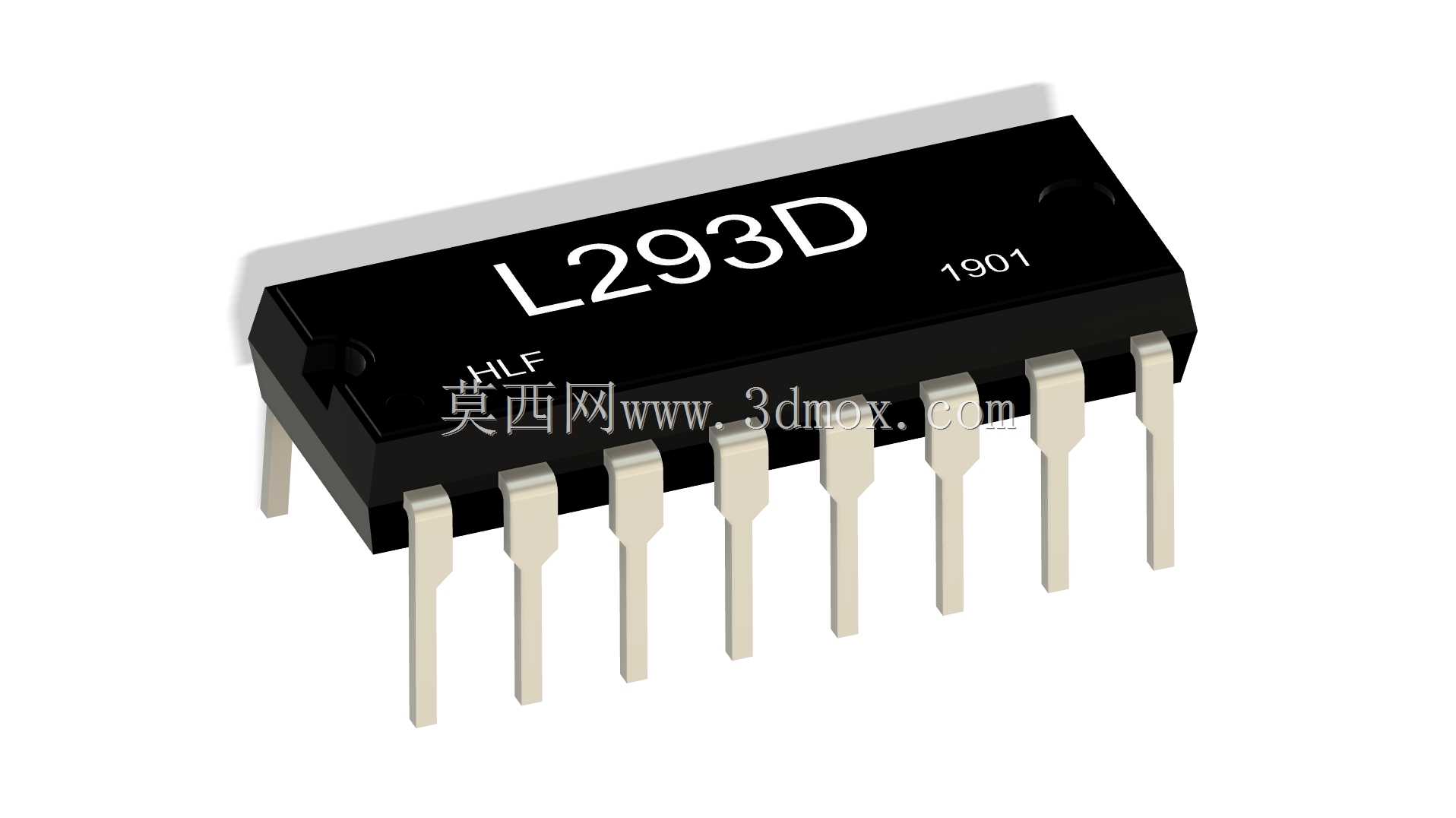

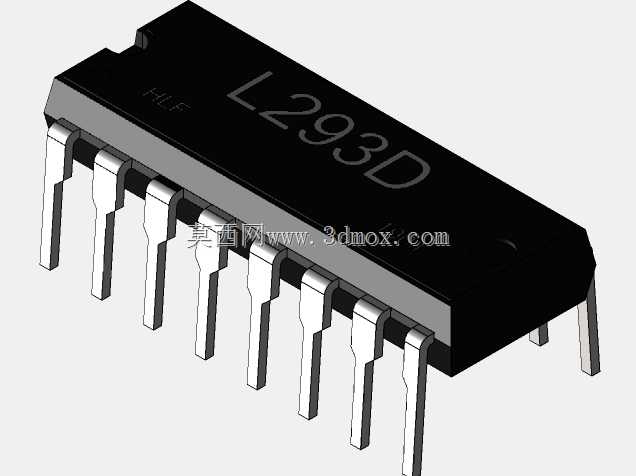

　　长时间过流导致的芯片烧毁，提升驱动电路在复杂工况下的可靠性。在实际选型应用中，这款驱动芯片常被用于小型智能移动机器人的行走电机驱动、桌面级小型自动化装置的执行机构驱动、学生电子设计竞赛中的运动控制模块，以及各类DIY创客项目的电机驱动单元，相比分离元件搭建的H桥驱动电路，采用集成芯片的方案能够大幅缩小PCB板的占用面积，减少外围元件数量，降低电路布线的难度，同时也能避免分离元件参数不一致导致的桥臂直通、驱动能力不足等问题。在三维建模过程中，这款模型完整还原了直插封装芯片的外形特征，包括黑色塑封本体的倒角细节、引脚的弯折角度与厚度、本体表面的丝印标识位置，能够直接用于PCB板的3D装配预览、设备整体结构的干涉检查，在进行控制箱、

　　设备外壳的结构设计时，可以直接导入该模型验证芯片安装位置与周边结构件的间隙，避免出现装配时芯片与外壳、其他元器件发生空间干涉的问题。建模时对引脚的伸出长度做了精准还原，能够准确模拟芯片焊接在PCB上之后的整体高度，方便结构设计人员核算控制板到外壳内壁的安全距离，预留出足够的布线与散热空间。对于教学演示场景来说，精准的芯片三维模型也能够用于电子装配工艺的演示教学，帮助初学者直观了解双列直插芯片的外形结构、引脚排列顺序，降低电子类课程的教学理解门槛。在实际电路装配中，这款芯片的安装方向需要注意本体上的缺口标识对应PCB丝印的1脚位置，避免装反导致芯片烧毁，模型上也还原了这个定位标识的细节，在进行装配仿真时可以直观判断芯片的安装方向是否正确，提前发现装配工艺中可能出现的问题。
