软包锂聚合物电芯带引出线结构

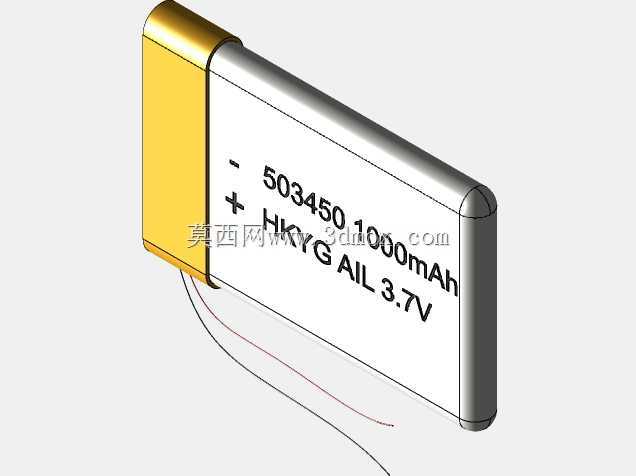

　　在便携式电子设备、小型实验装置和嵌入式硬件开发中，供电单元往往不是孤立存在的，它需要与外壳、电路板、固定支架以及线束走向共同纳入结构布局。该三维模型呈现的是一枚软包锂聚合物电芯，标称容量1000mAh，标称电压3.7V，电芯本体采用铝塑膜封装，端部设置极耳与保护板连接区域，并引出红黑两根导线，用于正负极接线。模型对软包电池的圆角矩形轮廓、端部封边、极片过渡区、导线弯曲形态以及表面标识位置均进行了还原，适合在整机结构设计阶段进行空间校核与装配干涉检查。

　　从实际使用场景看，这类电芯常见于手持终端、小型检测仪器、无线传感节点、教学机器人、航模小负载设备以及定制化电子样机中。与圆柱电池相比，软包电芯外形扁平，厚度方向占用空间较小，能够贴合壳体内部狭窄区域布置；与硬壳方形电池相比，它的封装边缘带有一定柔性，在轻量化设计中更有优势，但也要求结构工程师在外壳内部预留缓冲与限位，避免尖锐棱边直接压迫铝塑膜封边。模型中电芯主体呈长方体薄片状，边角做圆弧处理，端部极耳区域厚度与主体略有差异，导线从端部自然伸出，这一细节在布线设计中非常关键。

　　进行整机布局时，不能只按电芯标称长宽高放置实体，还需要考虑封装膨胀、装配公差和线束弯折半径。软包锂电池在充放电过程中可能出现轻微厚度变化，若壳体内部采用完全贴死的压紧方式，容易造成电芯受力不均；合理做法是在厚度方向保留适当间隙，通过泡棉、弹性压片或限位筋实现固定。电芯端部封边和极耳位置属于薄弱区域，三维结构中应避免螺丝柱、卡扣尖角、金属散热片直接压接。引出导线虽然在外观上只是两根细线，但在装配时需要规划走线路径，防止上盖合拢时压线，也要避免导线被反复弯折导致根部断裂。

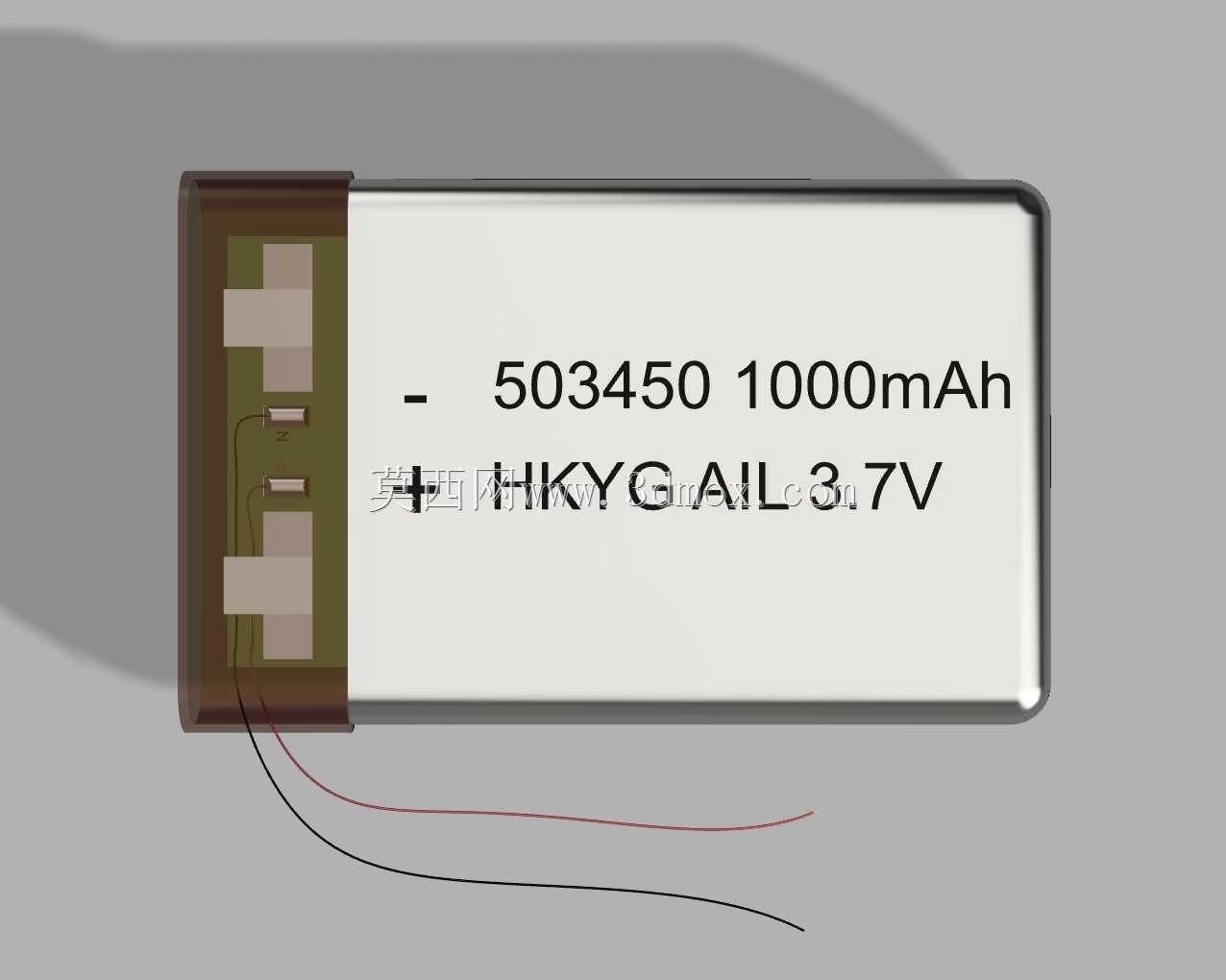

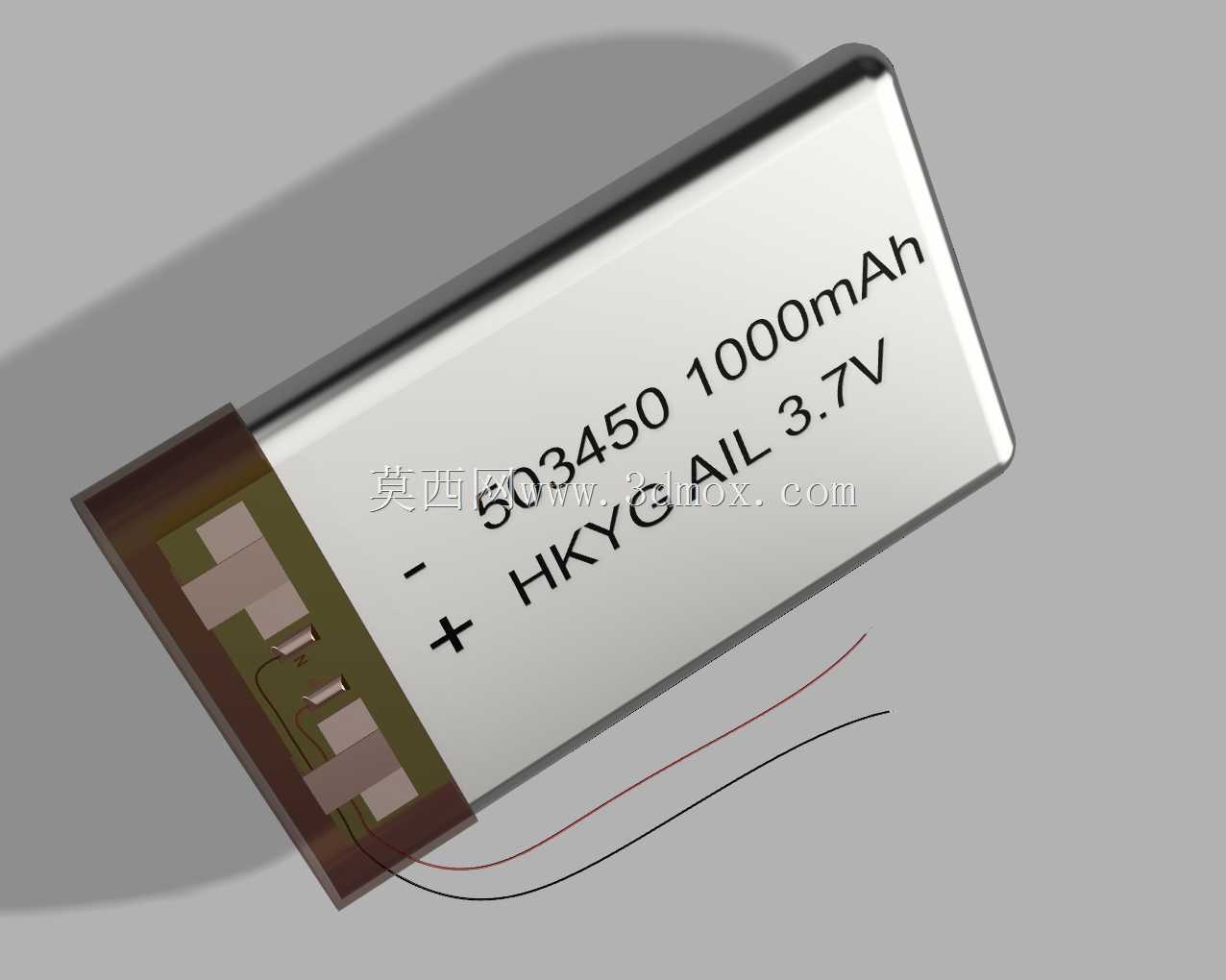

　　该模型的设计思路偏向真实器件还原，而非简化成单一长方体。表面可见503450、1000mAh、3.7V等规格标识，其中503450通常对应电芯厚度、宽度、长度方向的尺寸序列，这类命名方式有助于工程师在选型时快速判断外形边界。建模时保留了端部深色保护板/极耳连接区的层次关系，能够体现电芯与外部电路连接的实际位置。红色导线对应正极、黑色导线对应负极，在线束装配和接口定义中可直接作为视觉参考。对于需要制作电池仓的设备，该模型可用于检查仓体开口宽度、导线出口位置、胶贴固定区域以及电池与PCB之间的安全距离。

　　安装边界方面，软包电芯不宜承受扭转和局部集中载荷。电池仓底面应尽量平整，若内部必须设置加强筋，筋位应避开电芯封边和极耳区；靠近电芯的塑料柱或金属件需要倒圆角，必要时增加绝缘片。导线出线处应设置压线结构或走线槽，使线材从电芯端部平缓过渡到主板连接器，避免在根部形成小半径折弯。若设备存在跌落风险，还应在电芯周围保留缓冲空间，特别是边角位置不能与外壳硬接触。对于多枚电芯并列布置的场景，还要关注电芯之间的绝缘隔离和厚度膨胀余量，不能仅凭静态三维尺寸完成堆叠。

　　在工程制图和样机验证阶段，该模型可作为电池包外形参考，用于干涉检查、维修拆装评估和包装空间确认。结构设计人员能够据此判断电池仓是否需要加深、连接器是否应偏移、上壳内壁是否需要避空，也可以进一步补充保护板、绝缘贴、双面胶、线束固定扣等附属零件。通过这种贴近实物的三维表达，电子设备的供电模块不再是原理图中的抽象符号，而是具有明确外形、安装限制和布线关系的实体部件，能够帮助设计团队在开模或加工前发现空间冲突，减少后期样机反复修改。
