闪铸冒险家3外置料盘支撑固定架

　　日常桌面级FDM3D打印作业中，不少入门机型原厂自带的内置料仓存在适配局限，仅能容纳标准1kg规格的原厂耗材盘，遇到第三方大克重料盘、特殊宽度耗材卷时，要么塞不进料仓，要么料盘转动卡滞引发送料阻力波动，直接造成打印层厚不均、断料堵头等问题。这款适配闪铸Adventurer3机型的外置料盘支撑结构，就是针对这类实际生产痛点做的结构优化设计，把耗材承载位置从机身内部转移到机身外侧，彻底打破内置料仓的尺寸边界限制。

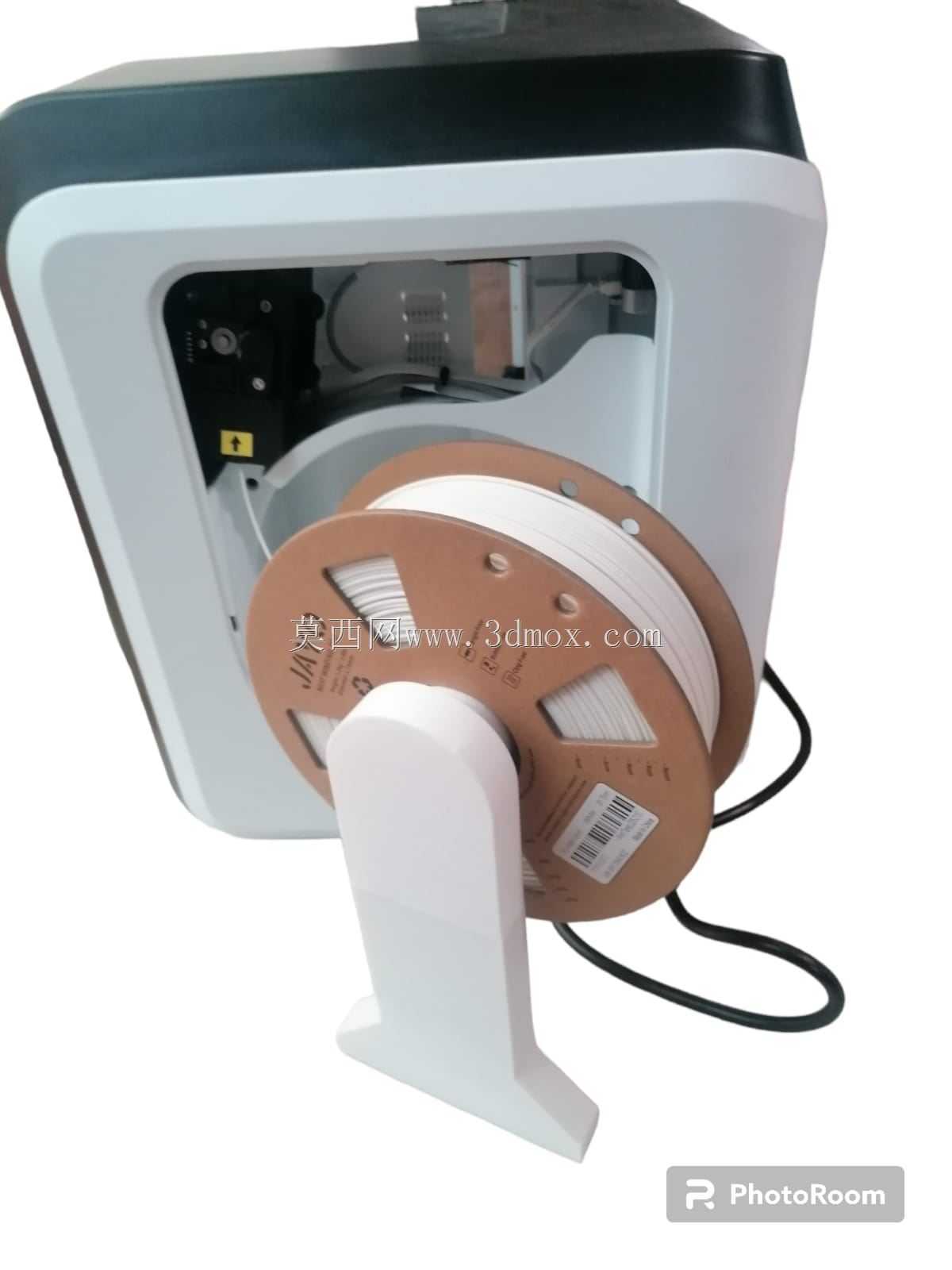

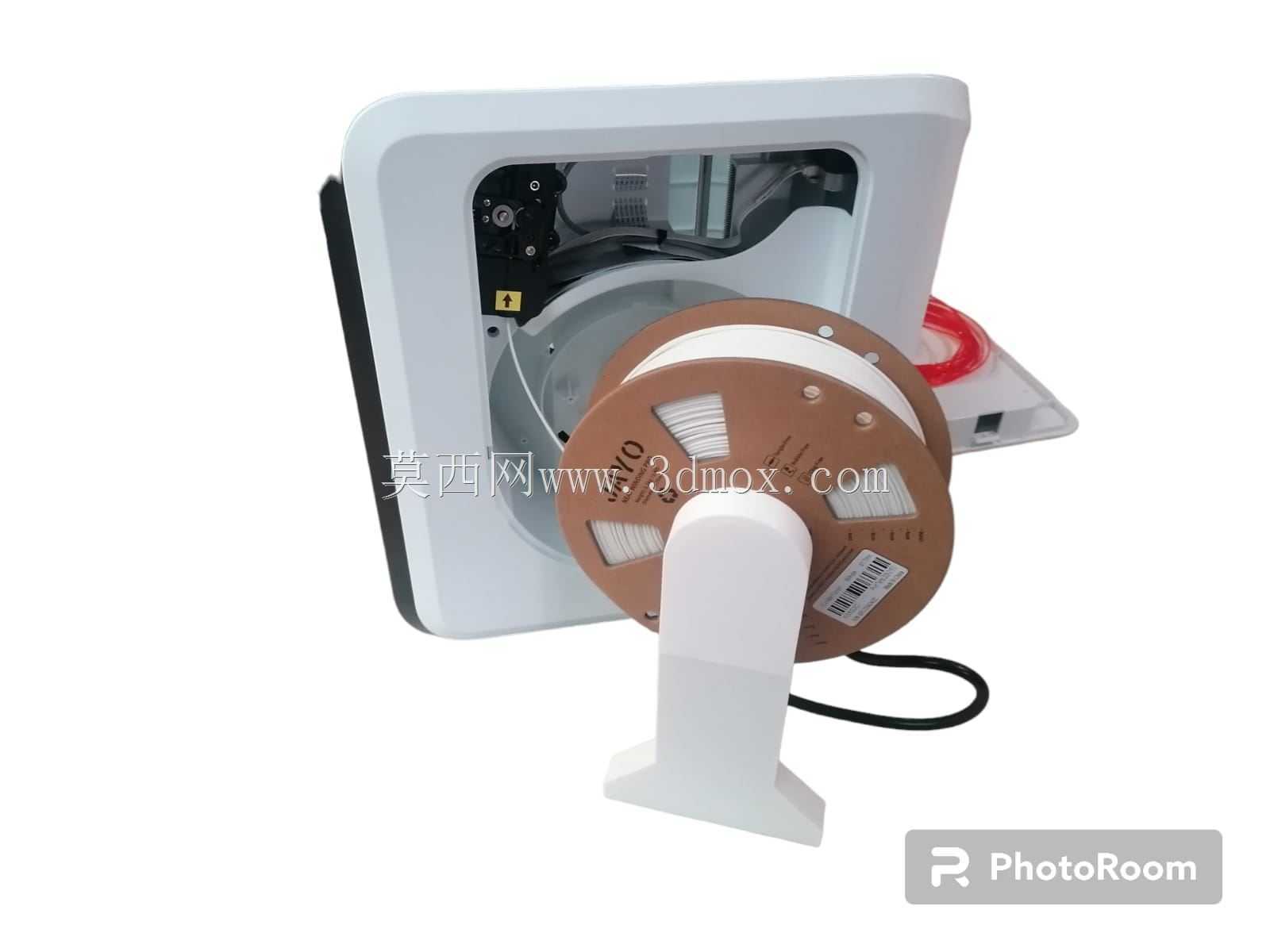

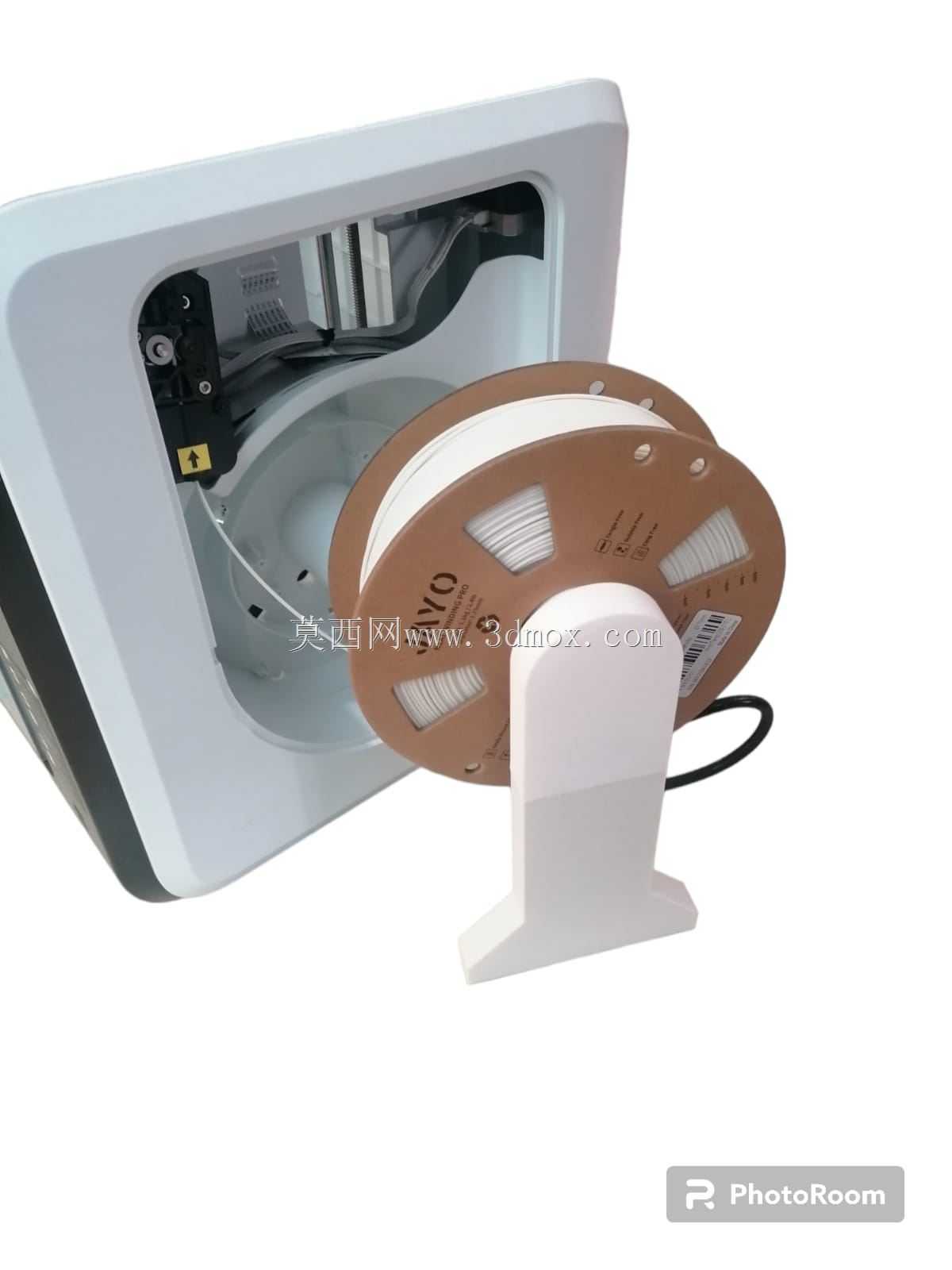

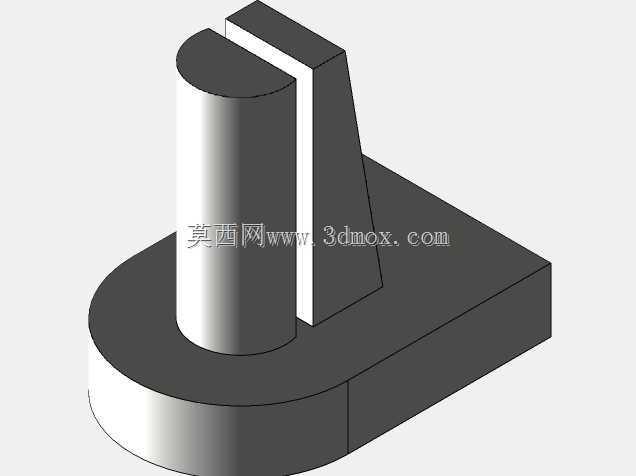

　　从实际安装场景来看，该支撑件采用立式悬臂承载结构，底部设计有贴合机身侧部轮廓的安装贴合面，不需要对原有打印机机身做打孔、切削等破坏性改造，可直接通过机身侧部的现有散热格栅缝隙、或者配套的免钉卡扣结构完成固定，安装后整体重心落在机身侧部投影范围内，不会因为料盘满载重量造成机身侧倾。支撑主体的立柱部分做了等强度变截面设计，底部与安装座衔接位置做了加厚圆角过渡，可承载最大2kg重量的耗材盘，满载状态下立柱形变量控制在0.2mm以内，不会因为长期承重出现永久形变。

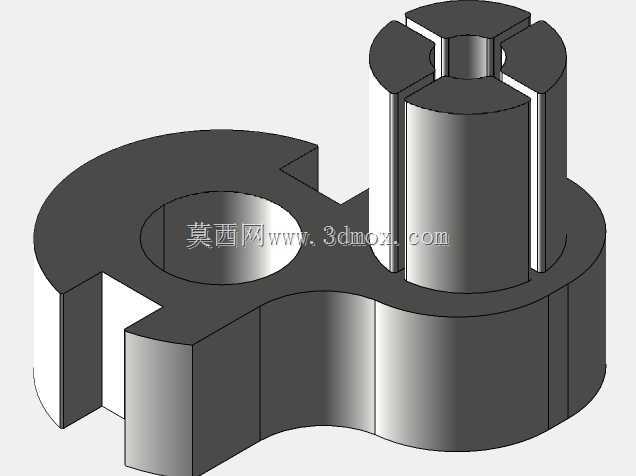

　　功能设计层面，支撑顶部的料盘承载轴做了低摩擦优化，轴径适配市面上绝大多数通用耗材盘的中心孔尺寸，轴端预留了防脱挡边的安装位，可避免打印过程中设备振动导致料盘从轴上滑脱。承载轴的转动阻尼经过匹配设计，既不会因为阻尼过大造成送料齿轮负载过高，也不会因为阻尼过小导致料盘惯性过冲、耗材回缠绕线。支撑件的整体高度经过精准测算，安装后料盘的出线高度与机身进丝口的高度差控制在合理区间，耗材从料盘引出到进丝口的走线弧度平滑，不存在锐角折点，可避免耗材在走线过程中产生不可逆的弯折白痕，降低送丝阻力波动。

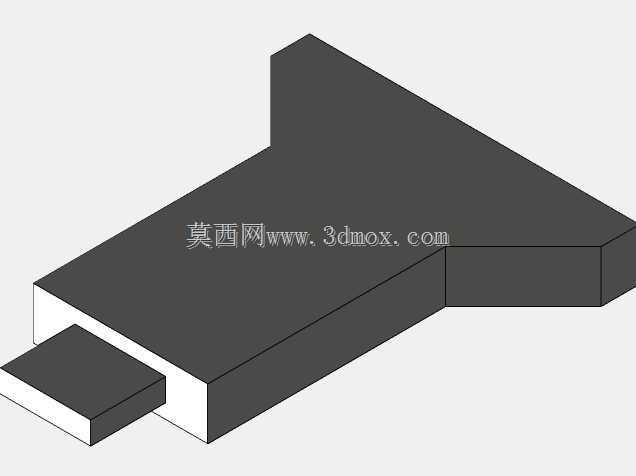

　　从结构设计思路来看，整个支撑件采用一体化无拼接结构，不需要额外装配轴承、紧固件等附属零件，打印完成后去除支撑即可直接投入使用，降低了配件本身的制作门槛。安装位置特意避开了机身侧部的散热通风口，不会阻挡设备散热风道，保证设备长时间连续打印时的散热效率不受影响。支撑的底部延伸段做了斜向加强筋设计，在不增加整体壁厚的前提下提升了结构抗扭刚度，即使设备放置在有轻微振动的工作台面上，支撑结构也不会出现共振晃动感。

　　实际使用过程中，这款外置支撑不仅可以适配常规PLA、ABS耗材盘，对于PETG、柔性TPU等容易在封闭料仓内因为温度过高出现软化粘连的耗材，外置安装的方式可以让耗材暴露在室温环境中，避免料仓余温造成的耗材粘连问题，大幅提升特殊耗材的打印成功率。支撑的外形轮廓做了圆角钝化处理，没有尖锐棱角，日常取换料盘时不会划伤手部，整体结构没有冗余设计，所有结构特征都服务于承载料盘、顺畅送料的核心功能，没有多余的装饰性结构，兼顾了结构强度与打印制作的便捷性。
