XT60母接插件电连接结构三维数模

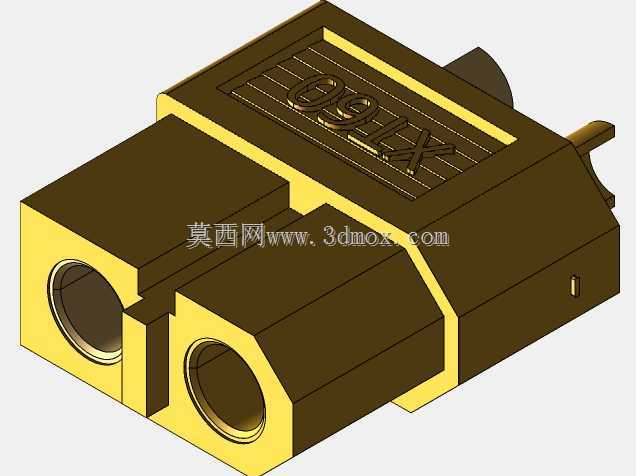

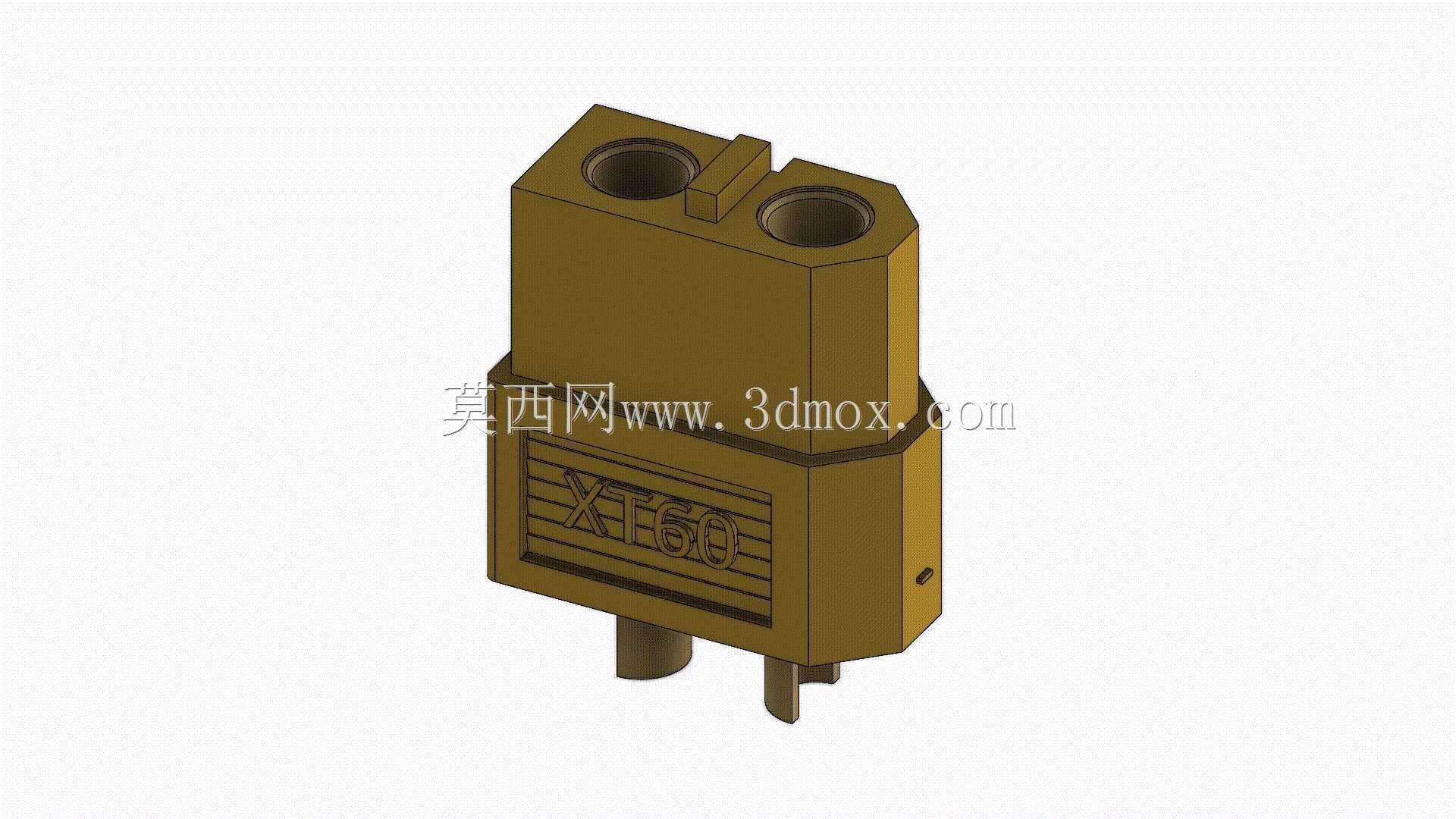

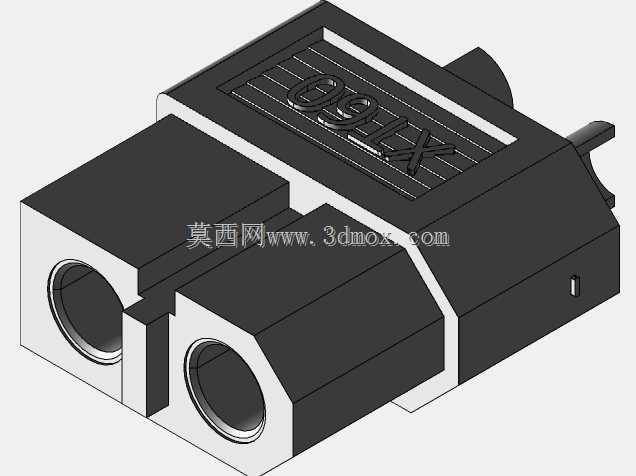

　　日常做动力类设备线束配套选型时，XT60这类接插件的出场率极高，从航模动力系统、便携储能设备的大电流输出接口，到小型电动工具、低压工业测试台的电源接驳端，都能看到它的应用场景，核心作用是在频繁插拔的使用工况下，维持稳定的大电流导通能力，避免接插部位出现接触不良、打火发烫的问题。这款母接头的结构设计完全围绕实际使用痛点展开，主体采用绝缘耐温的塑壳结构，外壳做了对称式的防呆限位设计，插合时只有公头对准对应导向槽才能顺利推入，从根源上避免反插导致的电源正负极短路风险，外壳表面压制的XT60标识也能帮助现场装配人员快速识别接口规格，减少混料错装的概率。接插腔体内部预留了两个圆形的端子安装位，适配标准的XT60铜质镀金插簧，

　　插装到位后端子会被塑壳内部的倒扣结构牢牢锁死，不会因为多次插拔出现端子退针、松脱的问题，尾部伸出的两个焊脚位刚好对应线束焊接区域，塑壳尾部做了小幅的让位缺口，方便焊接时操作烙铁，也能给后续套热缩管、做线束固定留出足够的安装空间。从安装边界来看，这款母接头的整体外形方正，插合面的两个插孔中心距严格匹配行业通用尺寸，塑壳外壁的卡位凸台刚好适配常用的面板安装开孔尺寸，不管是直接做线束端悬空对接，还是嵌入设备外壳做面板固定接口，都不需要额外做结构修改。建模过程中还原了接插件的所有配合细节，包括插合面的导向倒角、外壳表面的防滑纹理、端子安装位的内部倒扣结构，甚至塑壳表面的标识刻字都做了等比例还原，导入装配体后可以直接用来做干涉检查，

　　模拟实际插拔的行程范围，核对面板开孔的匹配度，也能用来导出工程图标注安装尺寸，给线束加工、结构开孔提供准确的参考依据。做动力线束布局时，这类标准接插件的数模精度直接影响整体装配效率，要是接插件的外形尺寸、插合位置做的有偏差，很容易出现装配时接口对不上、面板开孔错位的问题，这款数模完全按照实物的实际尺寸测绘还原，所有配合公差都留足了实际生产的余量，不管是做整机结构设计的干涉校验，还是做线束走向的布局模拟，都能直接调用，不需要反复核对实物调整尺寸。
