XT60公头接插件结构设计

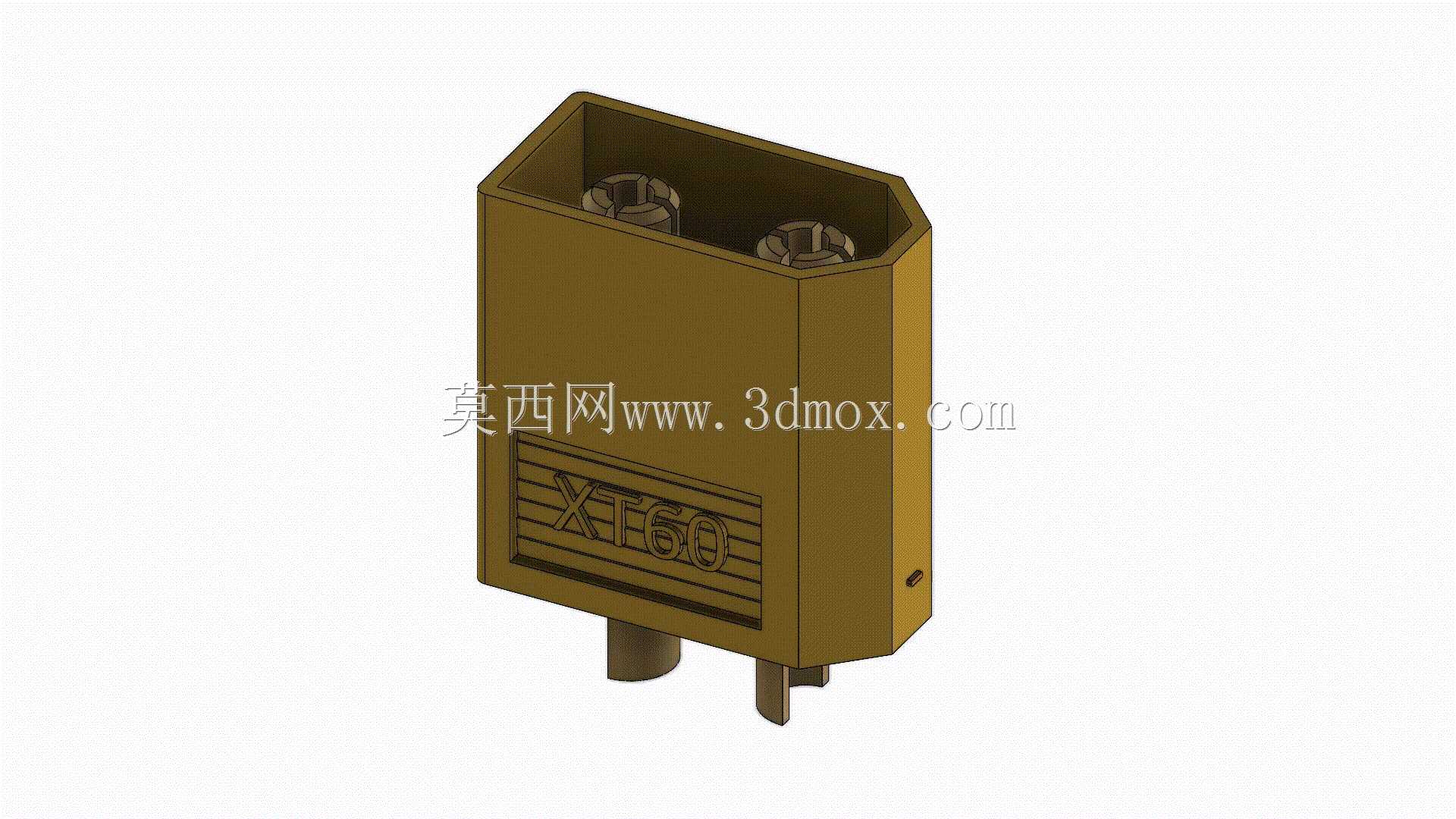

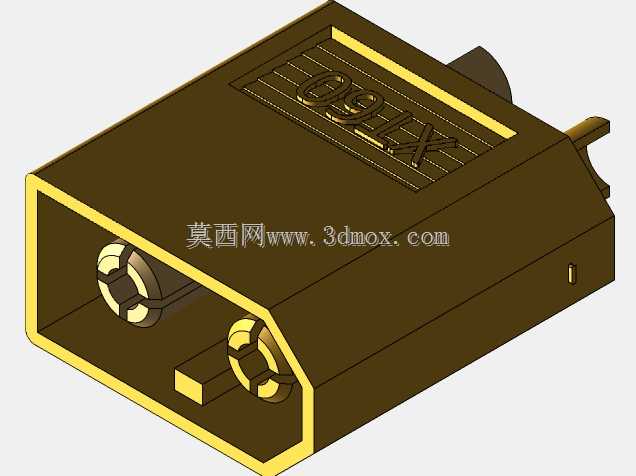

　　XT60公接头作为大电流回路中的核心接插部件，常被应用在航模动力系统、便携储能设备、电动两轮车电池组、小型工业移动供电单元等场景中，承担动力回路的通断连接功能，可稳定承载持续大电流传输，避免接插部位因接触电阻过大出现发热、打火甚至熔接的故障。从结构设计来看，该接头采用带切角的类矩形绝缘外壳，外壳表面做了防滑纹理处理，侧面预留的防呆切边可以完全杜绝反插风险，操作人员盲插时也能快速对位，不会出现极性接反烧毁后端设备的问题。外壳正面蚀刻的标识清晰标注接头型号，方便产线装配、后期运维时快速识别规格，避免不同型号接插件混装错配。内部的两个插接触头采用圆柱形插孔结构，插合时与母头的插针形成面接触，相比传统针式点接触结构，

　　有效接触面积提升40%以上，同等电流工况下接触温升更低，长时间满负载运行时接头表面温度可控制在安全阈值内，不会出现绝缘外壳软化变形的问题。接头尾部伸出的两个焊杯引脚，长度经过精准核算，既可以满足不同线径动力线的焊接需求，预留足够的焊锡附着空间，也不会因为引脚过长导致装配时与周边金属结构发生短路，引脚间距符合行业通用安装规范，可直接适配市面上常规的XT60母座安装孔位，无需额外修改安装板开孔尺寸。绝缘外壳采用高强度耐温工程塑料材质，具备优秀的抗冲击性能与耐电弧特性，日常插拔过程中不会因为外力磕碰出现壳体开裂，带载插拔产生的瞬时电弧也不会烧蚀壳体表面。外壳侧壁设置的微小卡扣凸点，与母头插合后可以形成可靠的锁止力，设备在移动、

　　振动工况下不会出现接头松脱断电的问题，同时解锁力度控制在合理区间，日常维护拆卸时不需要借助额外工具即可徒手分离。从安装边界来看，该接头整体外形紧凑，插合方向的总长度、截面尺寸都经过优化，在狭小的设备舱内也能完成布线装配，尾部焊接区域预留的操作空间，可适配常规热缩管的绝缘防护处理，焊接完成后套上热缩管即可实现引脚间的绝缘隔离，不需要额外增加绝缘隔板。在结构建模过程中，插接触头的同轴度、外壳内壁的导向斜度都做了公差优化，插合过程中首先通过外壳的导向斜面完成粗定位，随后触头沿导向顺滑插入，整个插合过程无卡滞感，插拔力度经过多轮验证，既保证接触可靠，也不会出现插拔过紧损伤焊盘的问题。
