60x60x15.5mm直流轴流散热风机结构模型

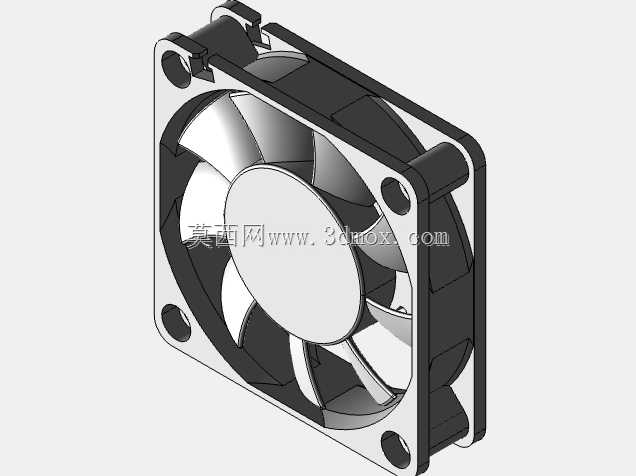

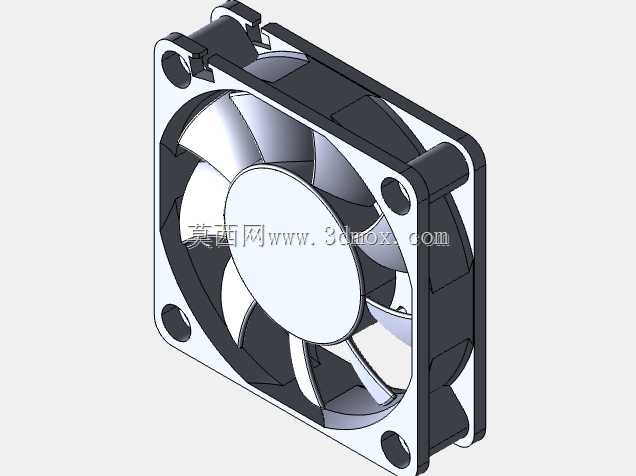

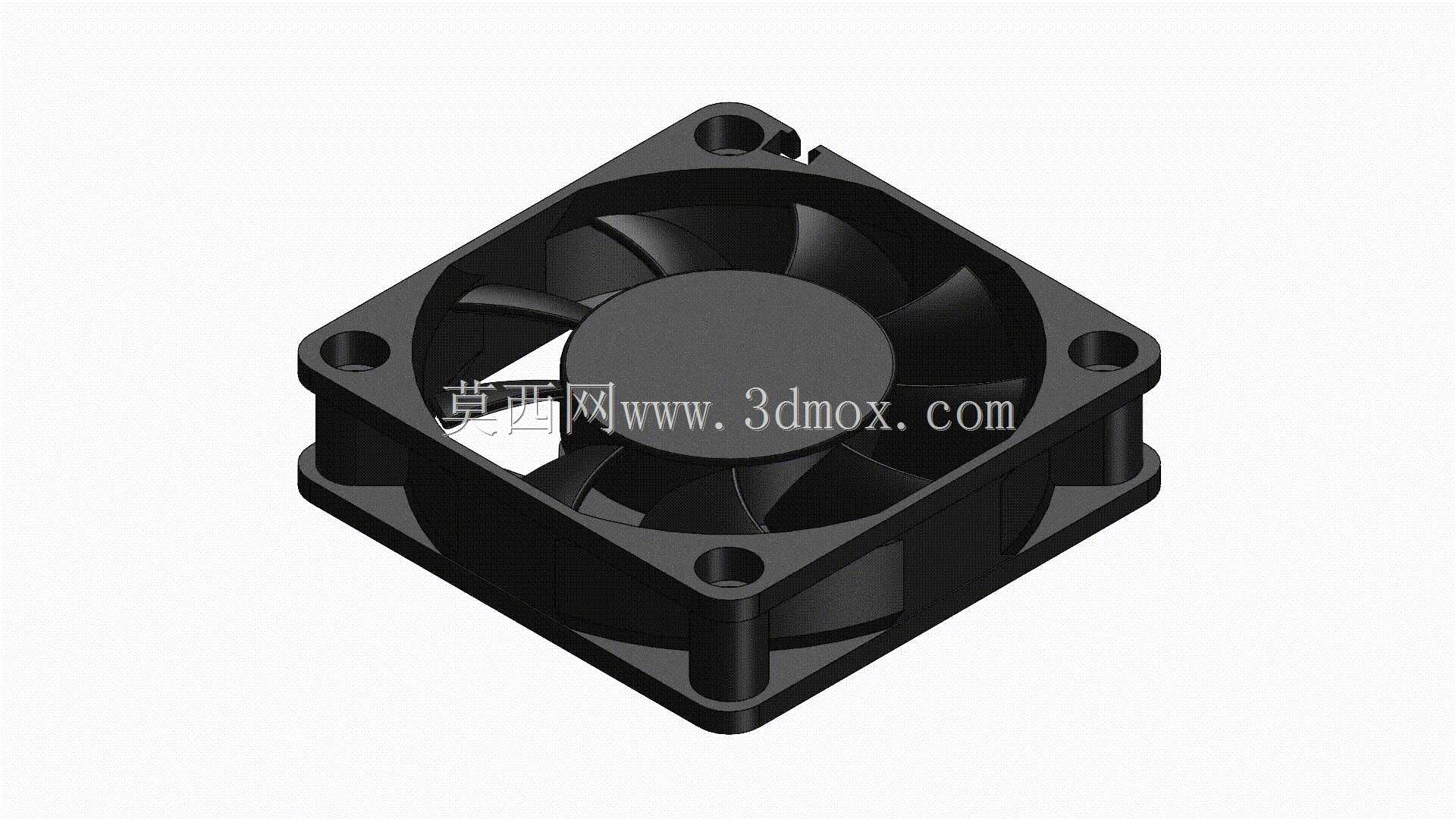

　　从结构设计逻辑来看，这款风机采用了轴流风机的经典架构，外框为一体式方形注塑结构，四个角位预留了标准安装孔位，安装孔的中心距完全匹配60mm风机的行业通用安装规范，安装时可通过M3规格的螺丝直接固定在设备的通风面板或者散热鳍片支架上，不需要额外设计转接结构，能大幅降低结构设计阶段的适配工作量。外框的厚度为15.5mm，属于薄型60风机范畴，相比常规20mm、25mm厚度的同尺寸风机，更适合内部安装空间局促的紧凑型设备，在保证基础通风量的前提下，能压缩设备整体的厚度尺寸，适配当下电子设备小型化、紧凑化的设计趋势。在各类电子电气设备的热管理设计环节中，小尺寸轴流风机是应用频次极高的被动散热配套元件，这款60mm见方的轴流通风机，是针对小空间散热场景开发的标准化配套部件，日常在工控机箱、小型电源模块、嵌入式工控板、桌面级电子设备、小型通讯终端的散热结构中都能见到同规格产品的身影，其核心作用是通过定向气流流动，带走元器件工作过程中产生的累积热量，避免设备内部因温度超限出现性能衰减、元器件寿命折损甚至热失效的问题。

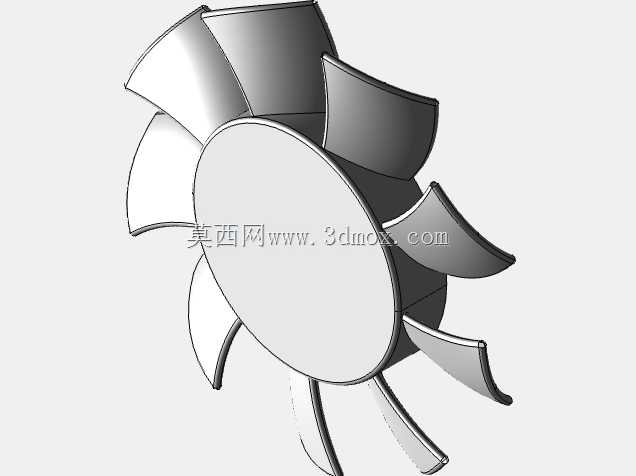

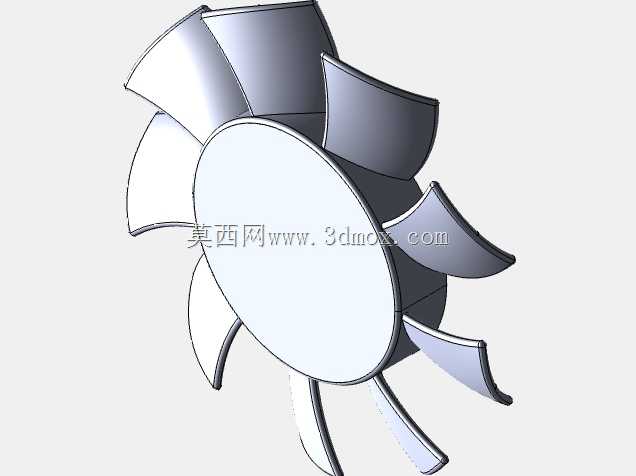

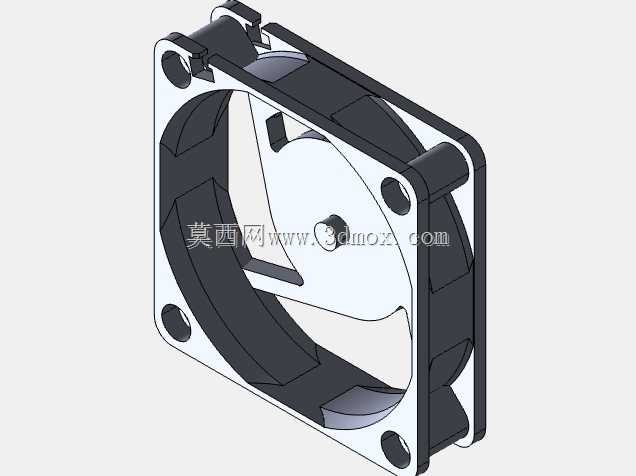

　　风机内部的叶轮采用了七片后倾式弧面叶片设计，叶片的曲面弧度经过流体力学优化，在额定转速下运行时，能在保证轴向出风效率的同时，降低叶片切割空气产生的紊流噪音，相比直叶片结构，同转速下的风噪表现更优，适合对运行噪音有一定要求的民用电子、办公类设备场景。叶轮中心的轮毂区域做了圆弧过渡处理，能减少气流进入叶轮中心区域时的涡流损耗，提升进风侧的气流平顺度。外框的进风侧与出风侧都做了窄边导流唇设计，进风侧的导流唇能引导周边气流更顺畅地进入风机流道，减少进风端的风阻损失，出风侧的导流结构则能对吹出的气流做一定的束流处理，让气流更集中地吹向需要散热的热源区域，避免气流过早扩散导致散热效率下降。

　　从安装边界的角度考量，这款风机的外框外形尺寸公差控制在行业通用的±0.2mm范围内，安装孔的位置度公差满足常规电子设备的装配要求，设计选型时只要预留出61mm见方的安装空间，同时保证风机进出风侧至少预留5mm以上的通风间隙，避免进出风被结构件遮挡形成风阻，就能保证风机的正常通风性能。在实际的设备结构设计中，这类小风机的安装位置通常会正对核心发热元器件，比如功率管、变压器、主控芯片的散热片位置，部分场景下还会配合导风罩使用，将风机吹出的气流完全引导至散热鳍片的间隙中，进一步提升热交换效率。另外，这款风机的外框边角做了小圆弧过渡处理，没有尖锐的棱角，在装配作业时能避免划伤操作人员，也能减少设备组装过程中与周边线材、结构件的刮蹭风险。

　　叶轮与外框之间的间隙控制在合理范围内，既不会因为间隙过小导致叶轮转动时与外框产生擦碰，也不会因为间隙过大造成气流回流损失，影响整体送风效率。这类标准化尺寸的轴流风机，在三维建模过程中需要重点保证安装孔位、外形尺寸、接口位置的参数准确性，因为这类部件属于通用标准件，很多设备设计中都是直接选型适配，模型的尺寸精度直接影响到后续整体装配的干涉检查结果，如果模型尺寸存在偏差，很可能在实际打样组装时出现安装孔对位不准、风机与周边结构件干涉的问题，导致结构设计返工。
