1.3英寸I2C接口单色OLED显示模组

项目分类:显示屏 发布时间:2025-02-09 ID:920592
  • 1.3英寸I2C接口单色OLED显示模组
  • 1.3英寸I2C接口单色OLED显示模组
  • 1.3英寸I2C接口单色OLED显示模组
  • 1.3英寸I2C接口单色OLED显示模组
  • 1.3英寸I2C接口单色OLED显示模组

  这款1.3英寸单色OLED显示模组,是嵌入式开发、小型智能设备人机交互环节常用的显示部件,日常在手持检测仪器、小型工控终端、开源硬件开发项目、桌面小型外设的状态显示场景中出镜率极高。不同于常见的LCD背光显示屏,OLED像素点自发光的特性,让它在低光照环境下也能保持清晰的显示对比度,不需要额外搭配背光板组件,整体模组厚度可以控制在很薄的区间,对安装空间局促的便携类设备十分友好。

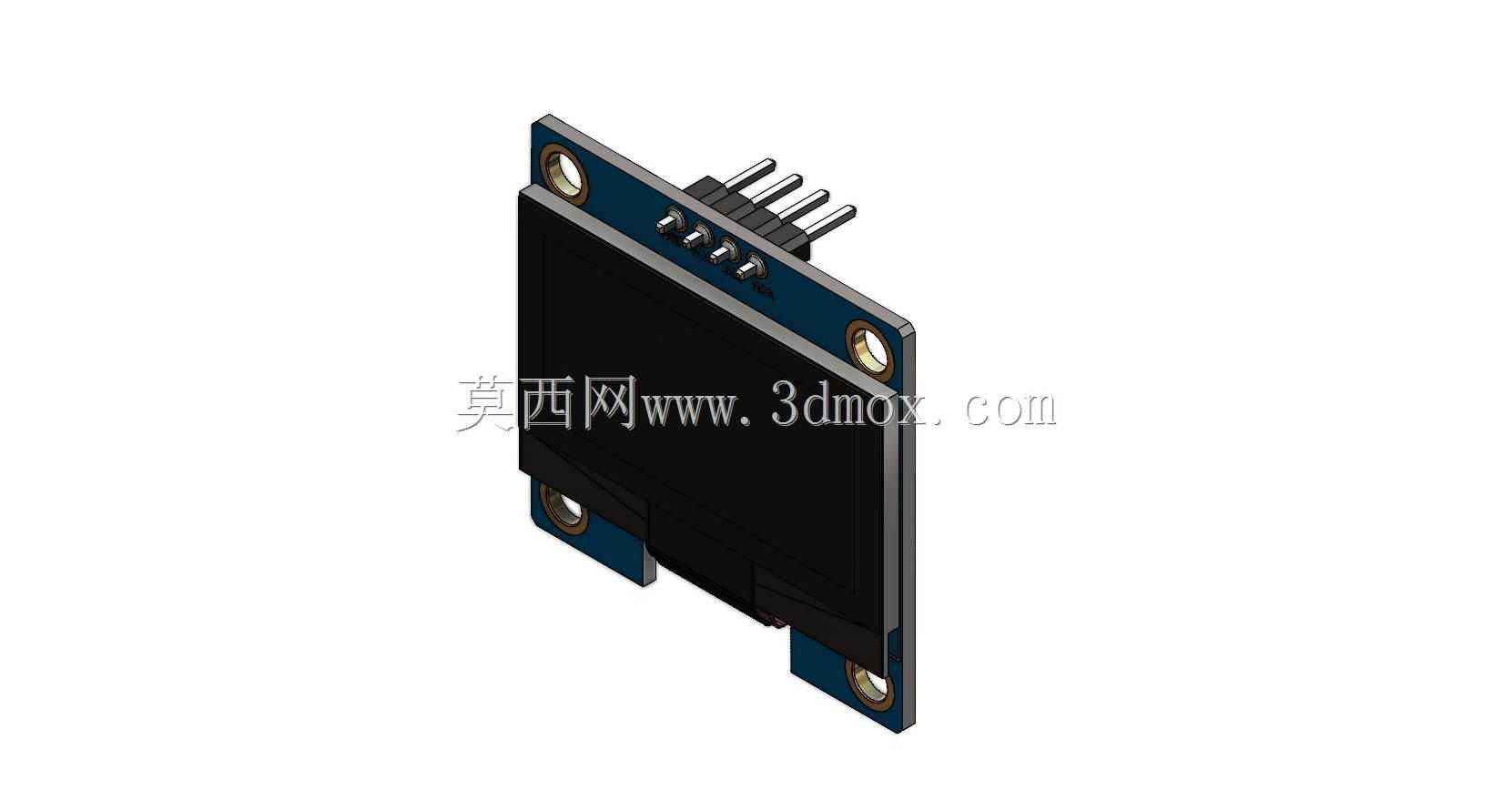

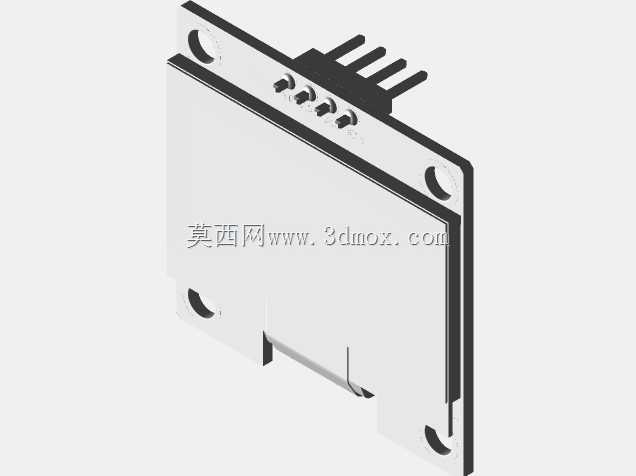

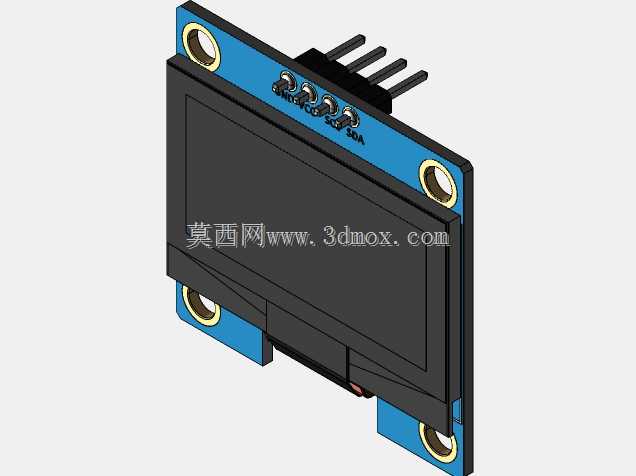

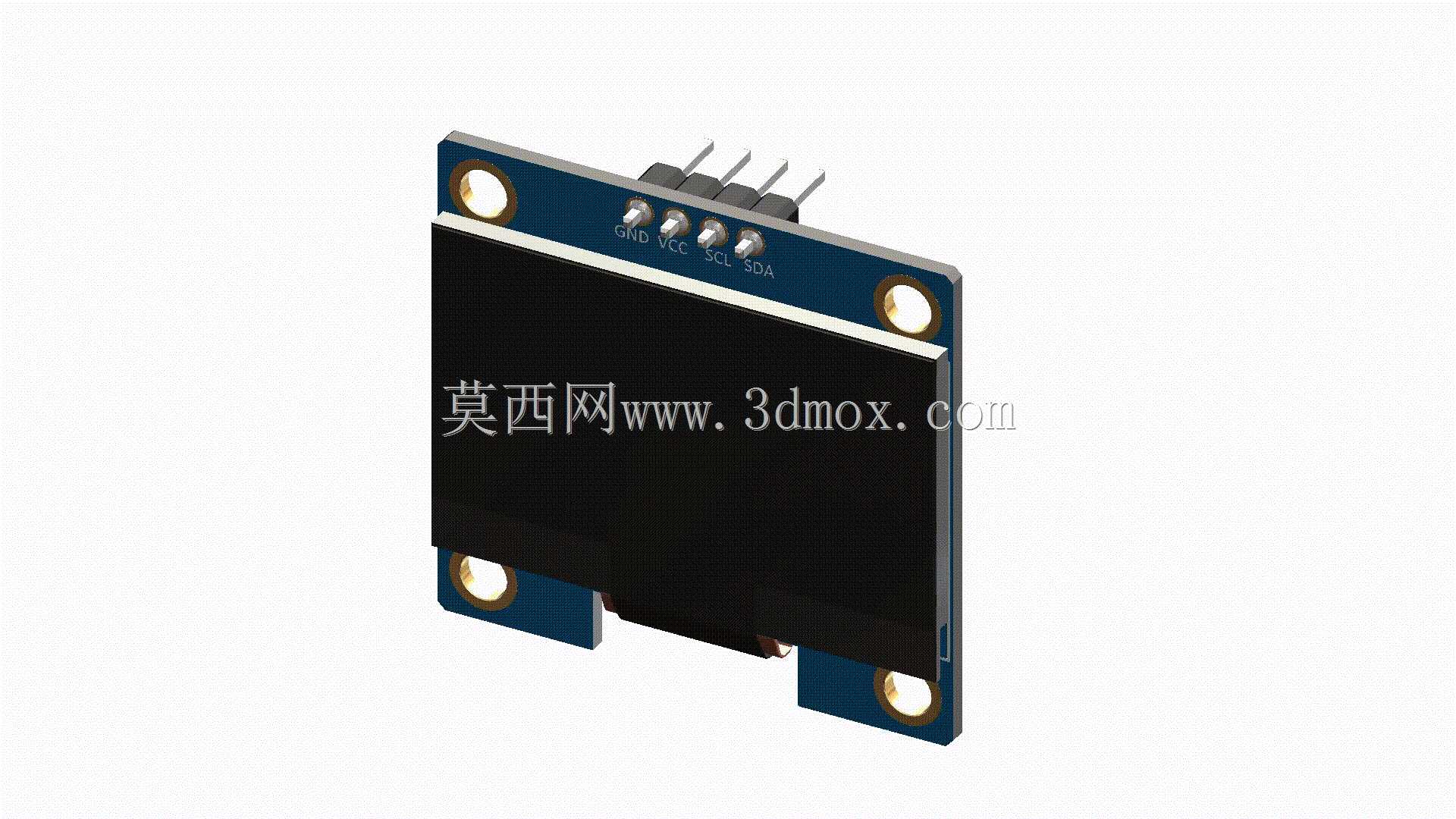

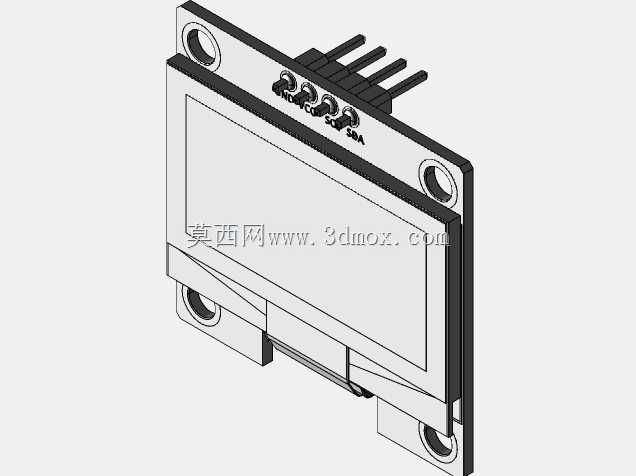

  从结构设计角度看,这款模组采用四层蓝色FR-4基板作为承载主体,基板四个角预留了标准M2规格的金属化安装孔,安装孔位的中心距经过标准化校准,既可以通过铜柱配合螺丝固定在设备内部的安装支架上,也能直接插接在面包板或者配套的扩展坞排针座上,适配不同的装配需求。基板一侧引出四个直插排针引脚,分别对应电源、地、I2C时钟线、I2C数据线,引脚间距采用标准2.54mm排针间距,和市面上绝大多数通用开发板的扩展引脚间距完全匹配,不需要额外做转接板就能完成硬件对接,能大幅缩短硬件选型阶段的适配周期。

  显示区域占据了模组正面绝大多数面积,黑色的OLED屏体通过COG工艺直接绑定在基板上,屏体边缘和基板之间做了封胶处理,能抵御日常装配过程中可能出现的轻微潮气、粉尘侵入,提升模组在普通工业环境下的运行稳定性。I2C通信协议的选用,让这款模组只需要两根通信线就能完成数据传输,相比并行接口的显示屏,能大幅减少对主控芯片IO口的占用,对于IO资源紧张的小型单片机项目来说,这个特性十分实用,在编写驱动程序的时候,只需要按照标准I2C时序写入对应的显存数据,就能实现字符、简单图形、状态参数的显示,不需要复杂的初始化配置流程。

  在实际选型应用中,这款模组的安装边界需要重点关注:基板整体外形为矩形,屏体部分略高于基板表面,在设计设备前面板的开窗尺寸时,需要预留0.2-0.3mm的装配间隙,避免屏体和面板硬接触造成屏体碎裂;排针引脚的伸出长度需要和设备内部的走线空间匹配,如果是采用卧装的装配方式,还需要计算排针弯折后的高度,避免和其他板卡产生干涉。另外,这款单色OLED的显示像素为规整的点阵排列,在做UI界面设计的时候,可以按照像素点坐标规划字符和图标的显示位置,因为是自发光显示,不存在背光不均匀的问题,即使是小字号的参数数值,也能保持清晰的显示效果,适合用来展示设备的运行电压、工作模式、计数数值这类不需要复杂色彩的信息。

  从建模还原的角度看,这款模组的细节还原需要注意几个关键点:一是基板四个角的安装孔是沉孔设计,金属化孔壁的厚度要和实际FR-4板的孔铜厚度匹配,不能做成简单的通孔;二是排针部分的金属引脚和塑料基座的配合间隙要符合实际接插件的公差范围,引脚的伸出长度要准确,避免在装配干涉检查的时候出现误判;三是屏体表面的显示区域和基板上的丝印标识位置要对应准确,丝印的引脚定义标识位置和实际引脚一一对应,方便后续做装配指导的时候能清晰识别引脚定义。在做整机虚拟装配的时候,这款模组的重量很轻,几乎不需要考虑额外的固定承重,只需要保证安装孔位对齐、排针插接到位即可,不会给设备内部的支撑结构带来额外的负载。
