两级螺旋齿轮传动减速箱结构设计

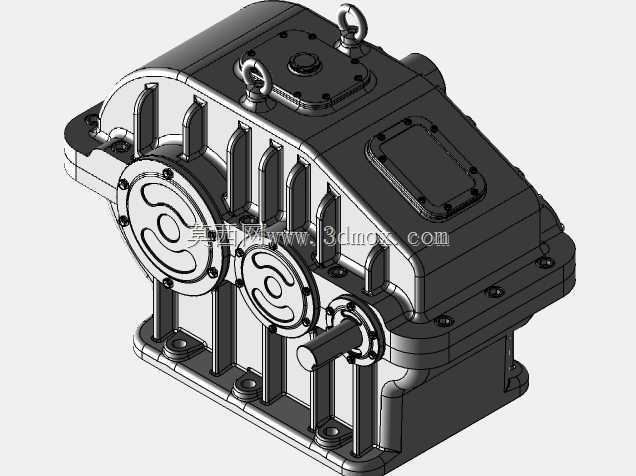

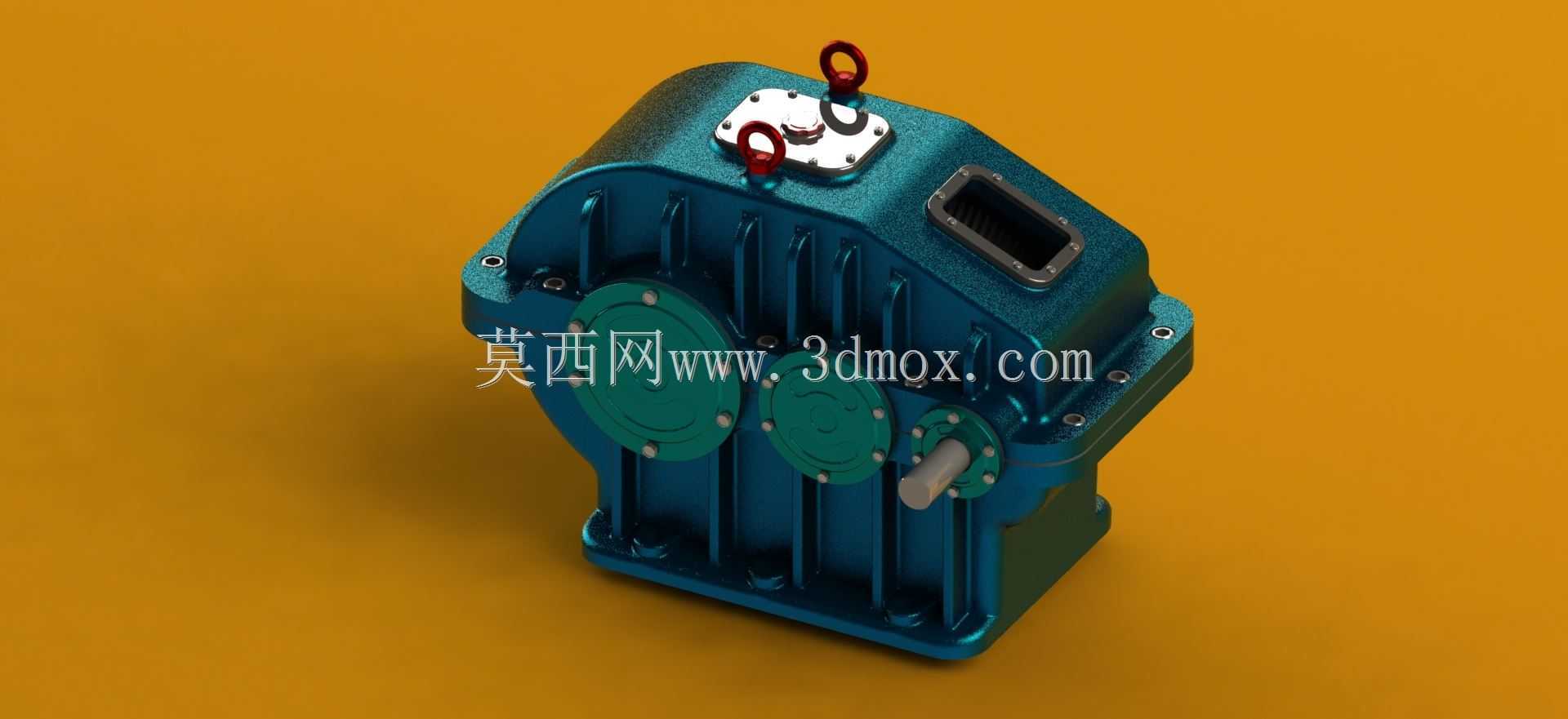

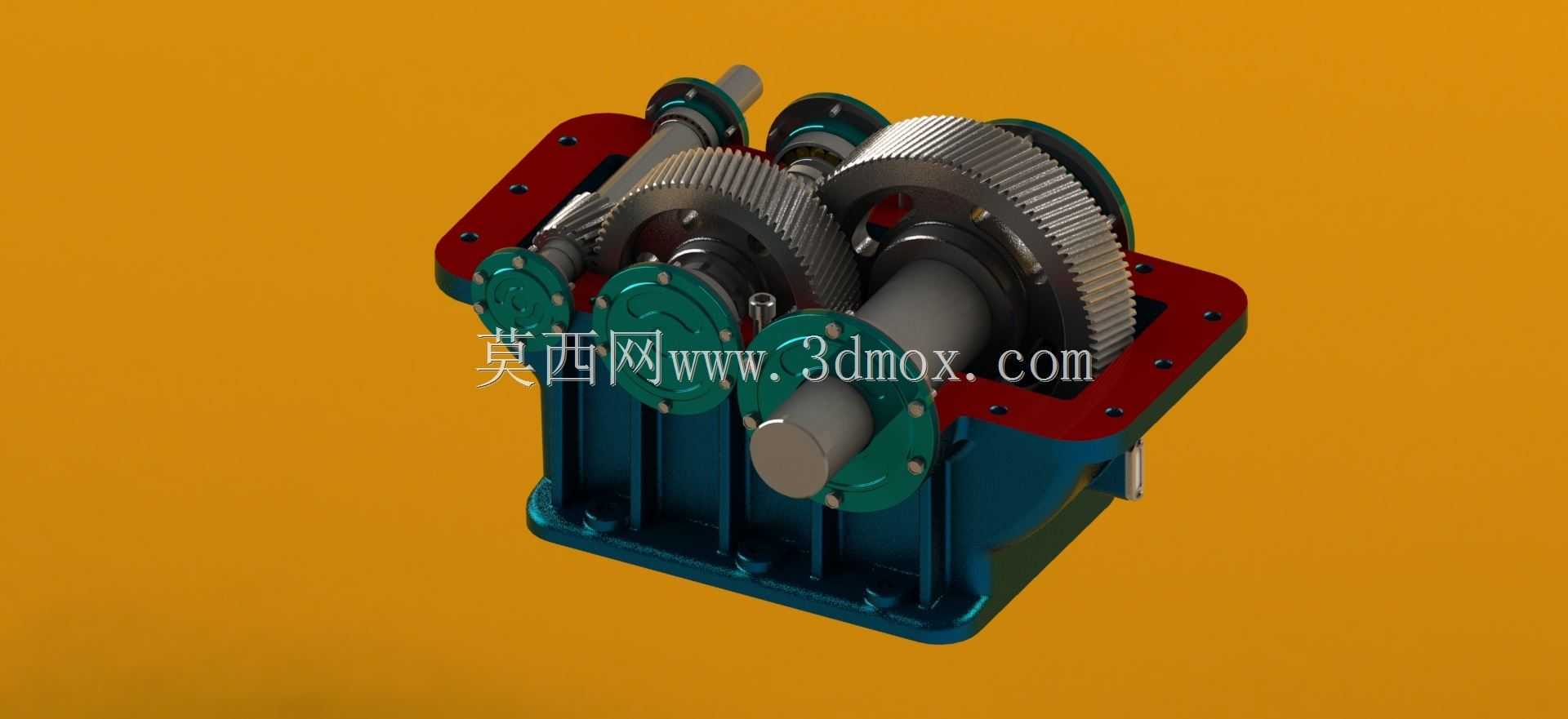

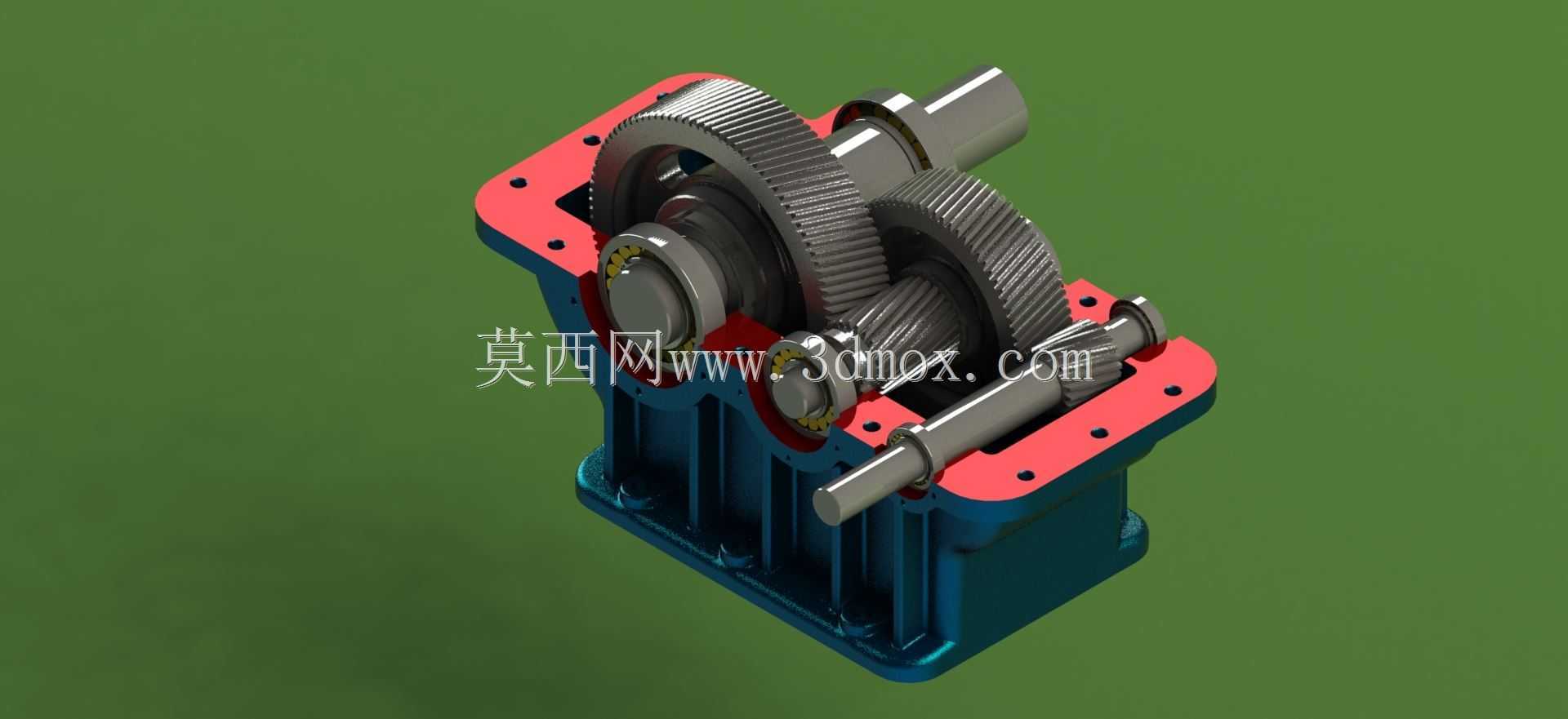

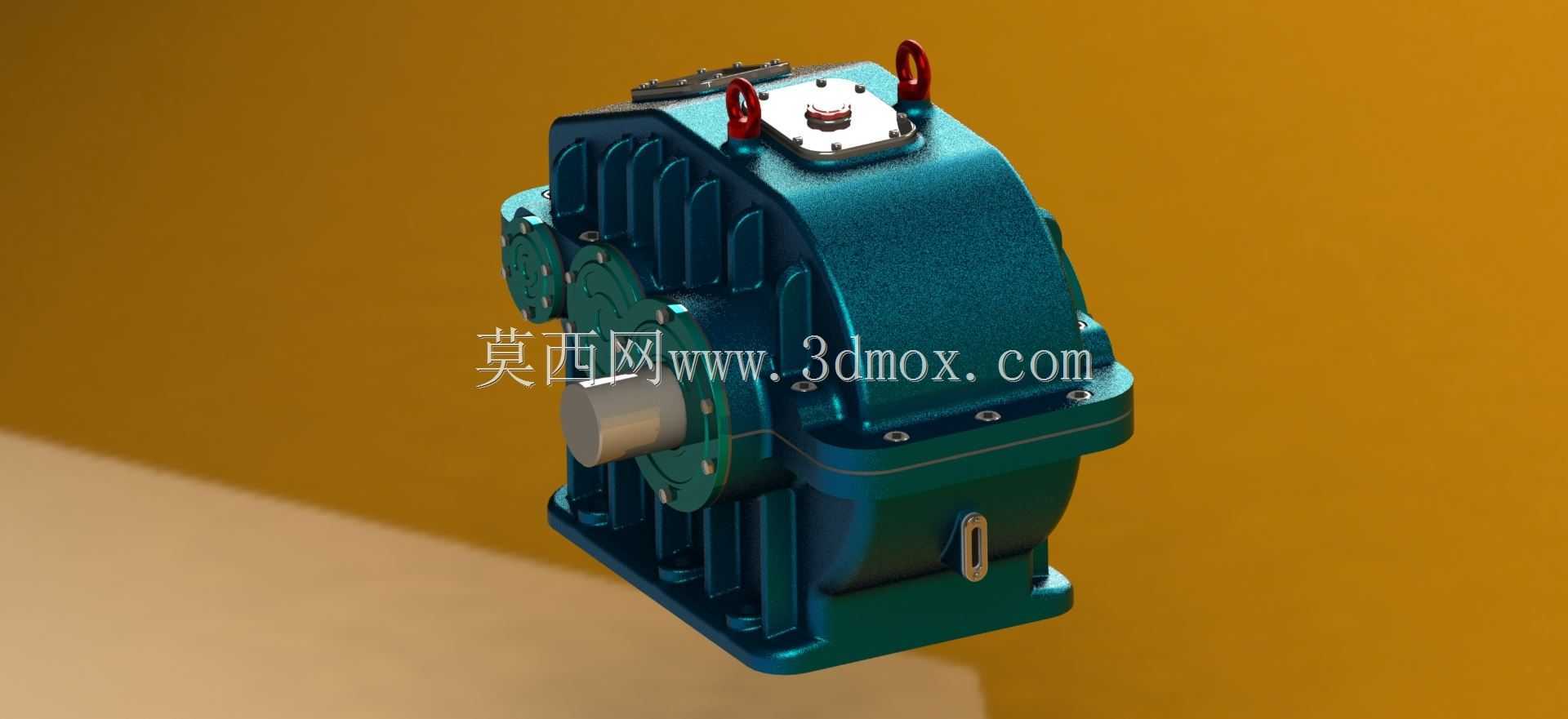

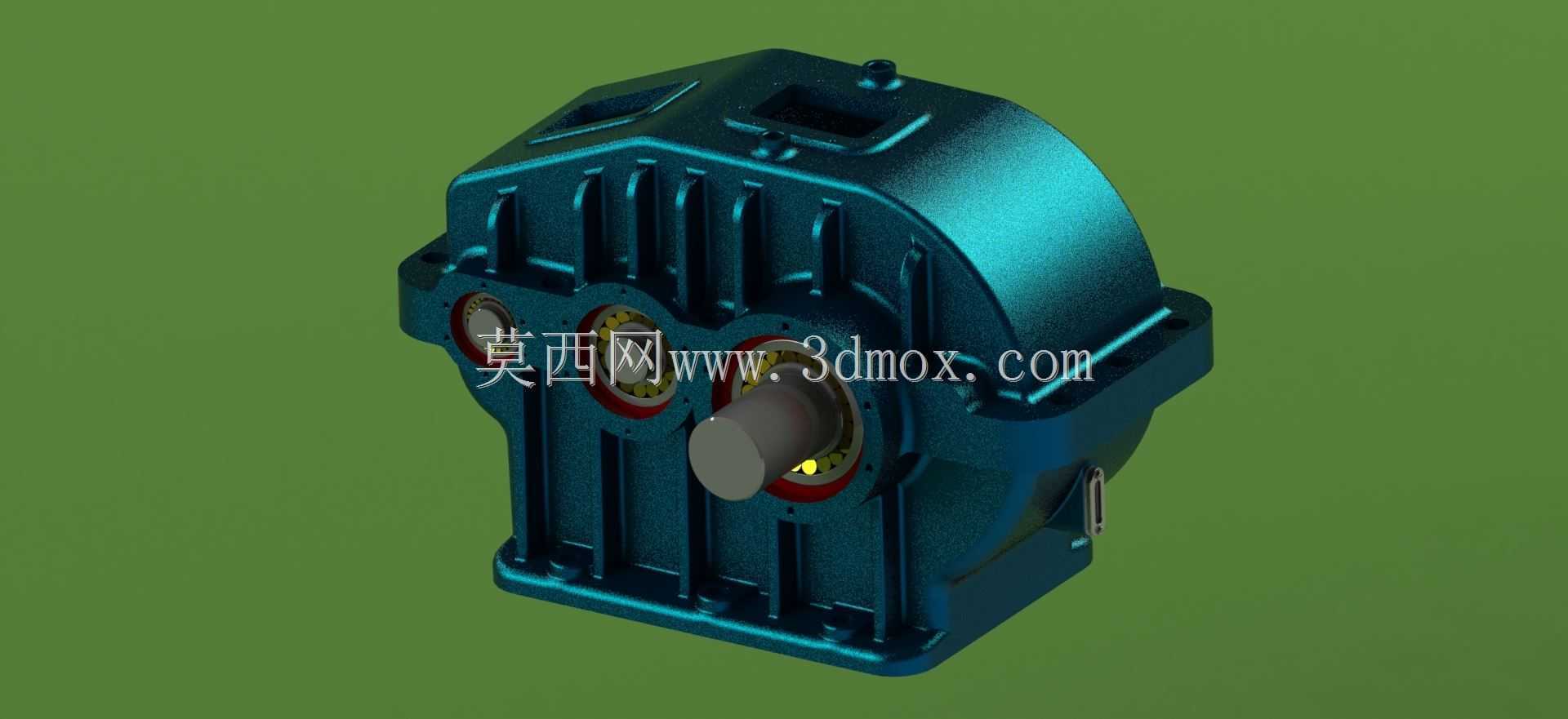

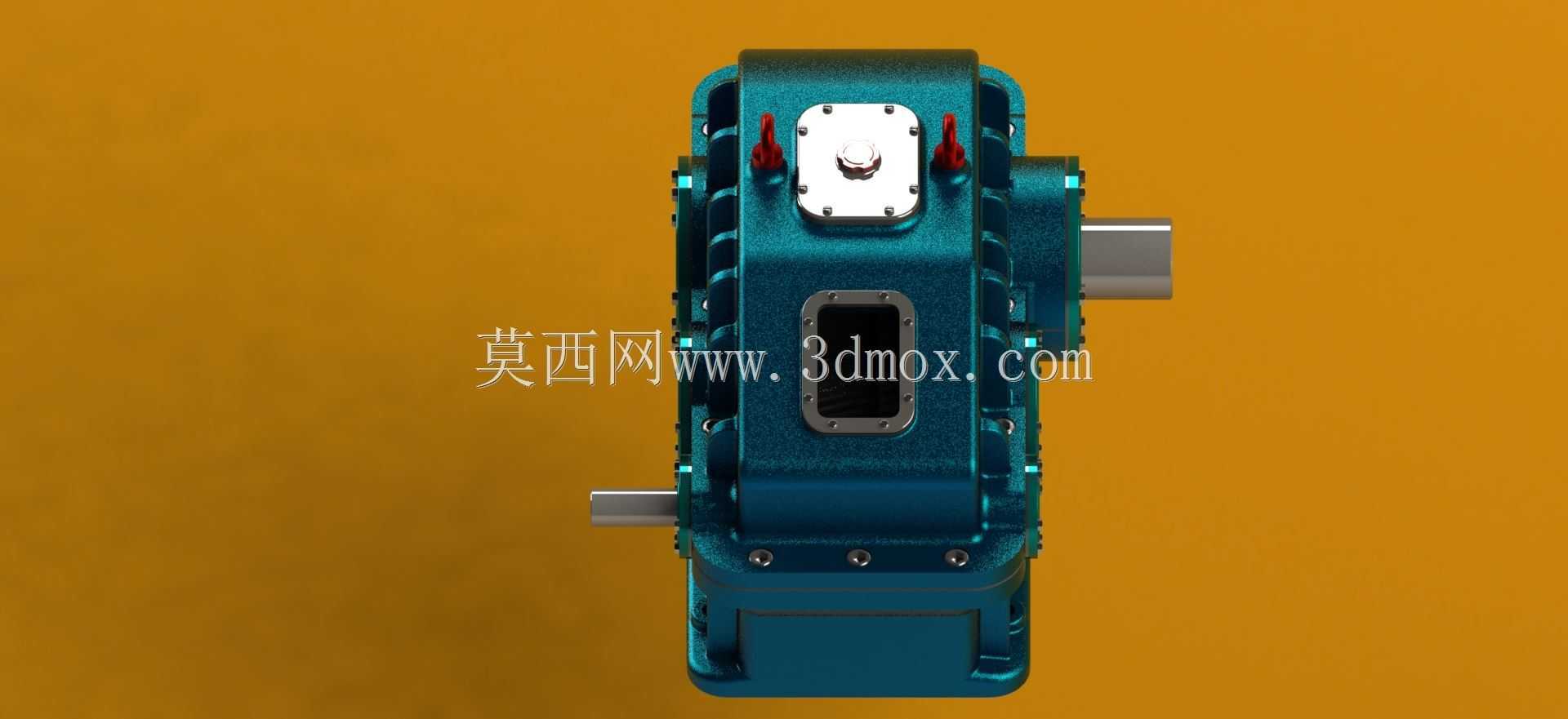

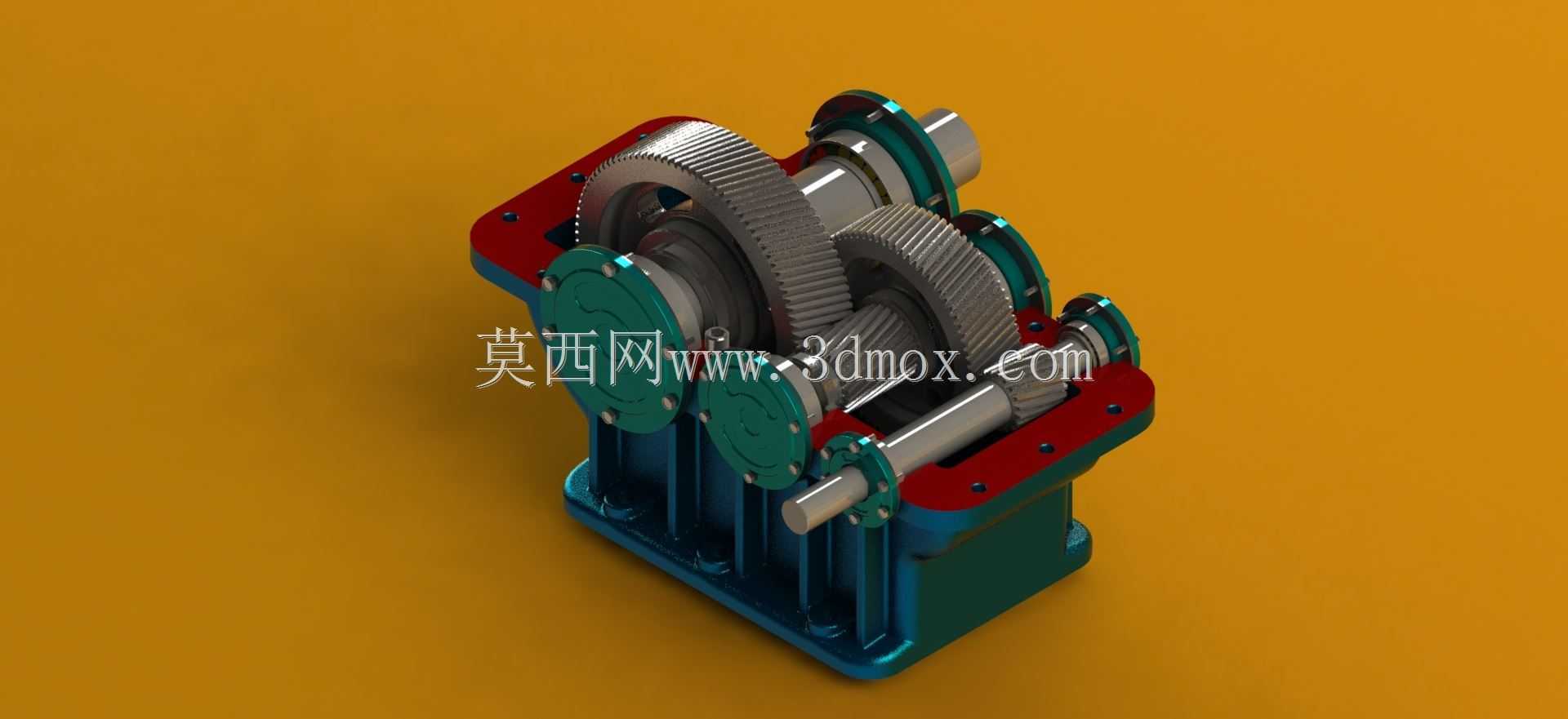

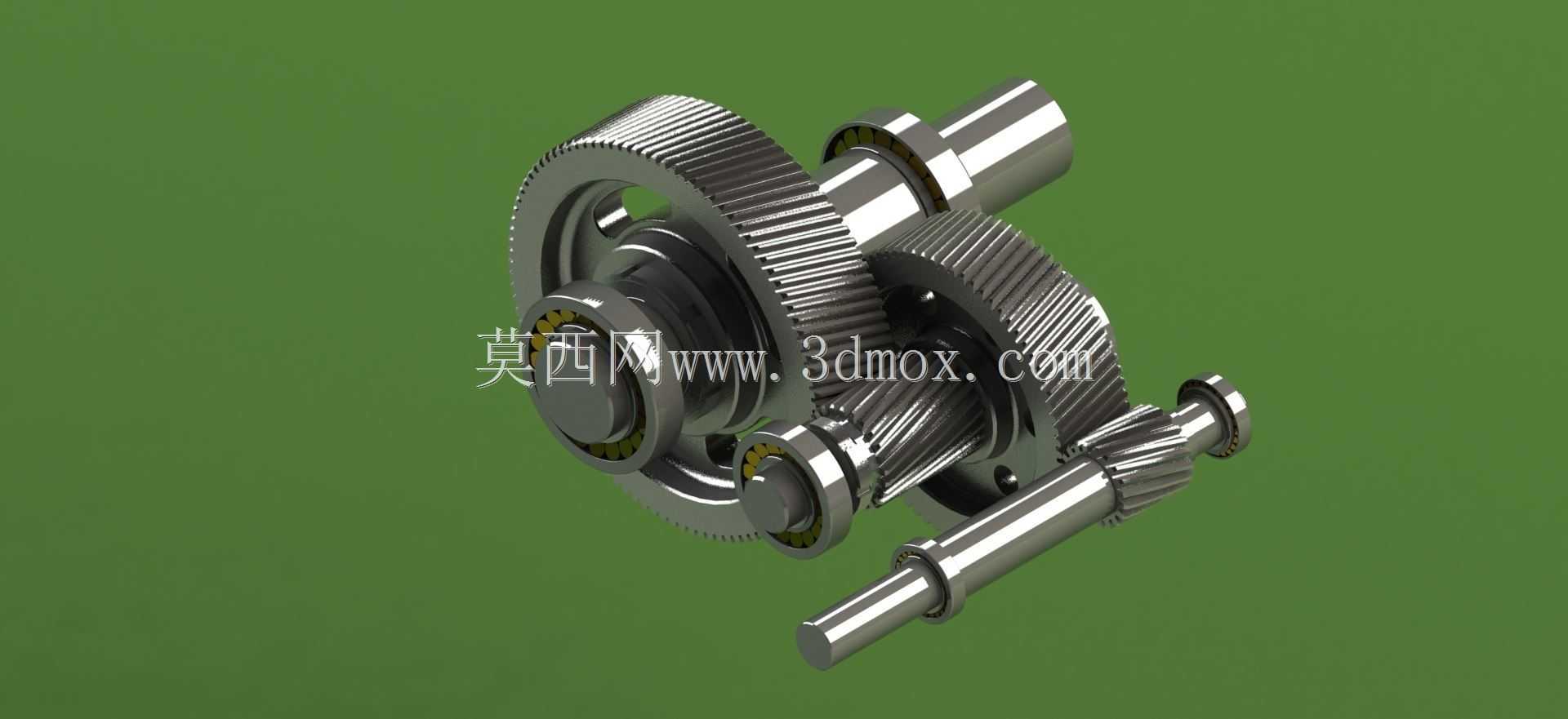

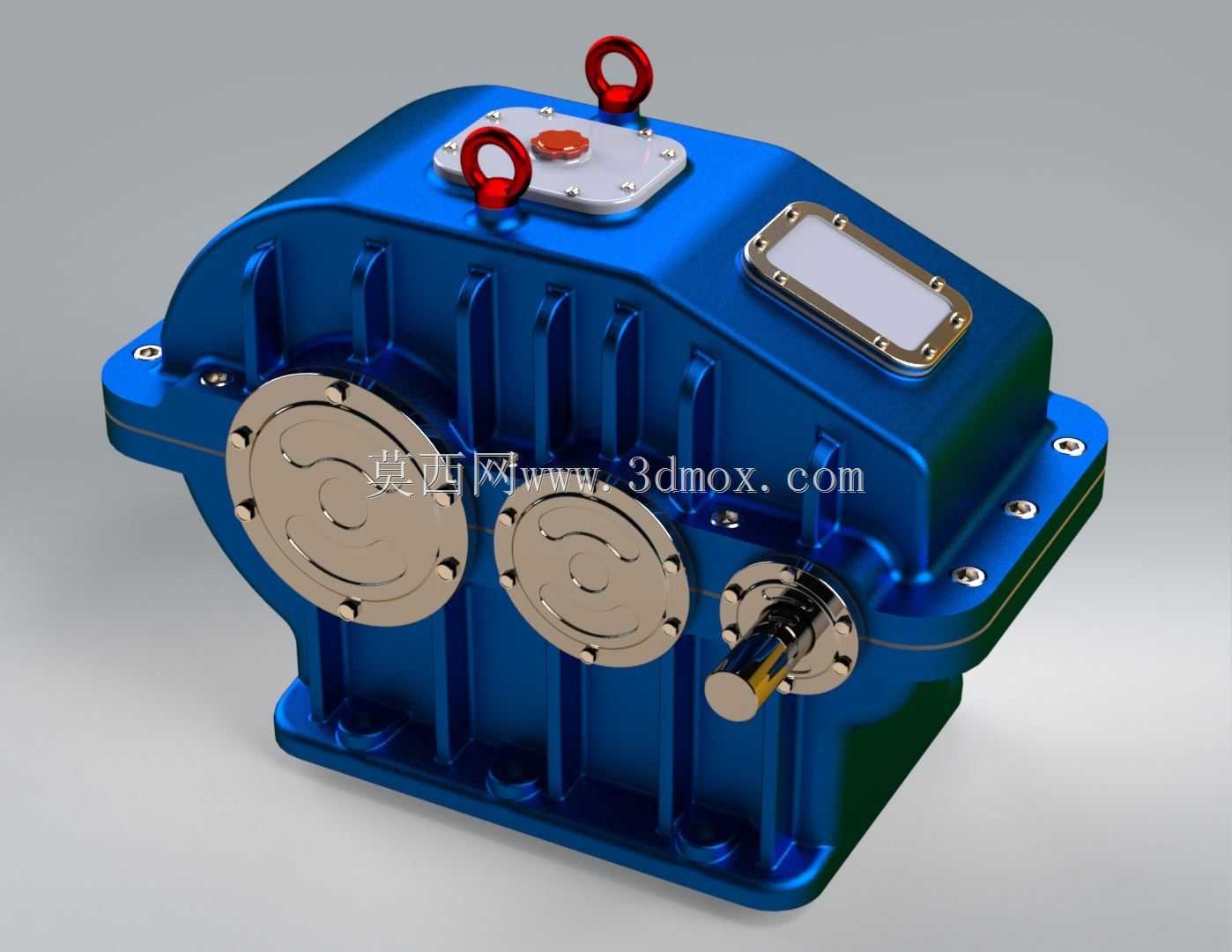

　　这款两级螺旋齿轮传动结构，主要适配普通卧式车床的主轴进给传动链路，在机床床头箱与进给机构之间承担动力匹配、转速调整的核心作用，也可迁移至中小型输送设备、轻工自动化生产线的动力端，作为原动机与工作机构之间的减速增扭单元使用。从实际传动逻辑来看，该结构采用两级斜齿轮啮合布局，第一级传动比设置为3.75，第二级传动比为4，总传动比达到15，可将输入端的高转速低扭矩动力，转换为输出端适配负载需求的低转速高扭矩动力，斜齿轮的啮合形式相比直齿轮，重合度更高，传动过程中齿面接触为渐进式啮合，能有效降低传动冲击与运行噪音，适合机床类对传动平稳性要求较高的应用场景。设计过程中优先考虑了箱体的刚度与安装适配性，下箱体采用带加强筋的铸造型腔结构，

　　既可以储存润滑油脂，为齿轮啮合、轴承转动提供浸油润滑环境，也能通过加强筋结构抵消齿轮啮合产生的径向力，避免箱体受力变形导致的齿轮啮合偏载、轴承磨损加剧问题；上箱盖结合面设置了定位销孔与螺栓连接位，可保证上下箱体合箱后的同轴度精度，输入、输出轴的伸出端均预留了密封件安装槽位，可适配毡圈油封或骨架油封，避免运行过程中润滑油渗漏，同时阻挡外部切削粉尘、杂质进入箱体内部。安装边界方面，箱体底部设置了带螺栓孔的安装脚，可直接固定在机床床身的预制安装平面上，输入、输出轴的轴伸尺寸、键槽规格均匹配CA系列车床的标准连接尺寸，无需额外加工转接法兰即可完成装配，轴系装配时采用滚动轴承作为回转支撑，轴承端盖设置了调整垫片组，

　　可通过增减垫片厚度调整圆锥滚子轴承的预紧间隙，补偿长期运行后的轴承磨损量，保证齿轮啮合的侧隙处于合理区间。日常运维层面，箱体侧面预留了油位观察孔与换油放油口，可在不拆解箱体的情况下完成润滑油位检查、废油更换操作，箱盖顶部设置了透气塞，可平衡箱体内外气压，避免长时间运行后箱体内温度升高、压力增大导致的密封件渗漏问题。
