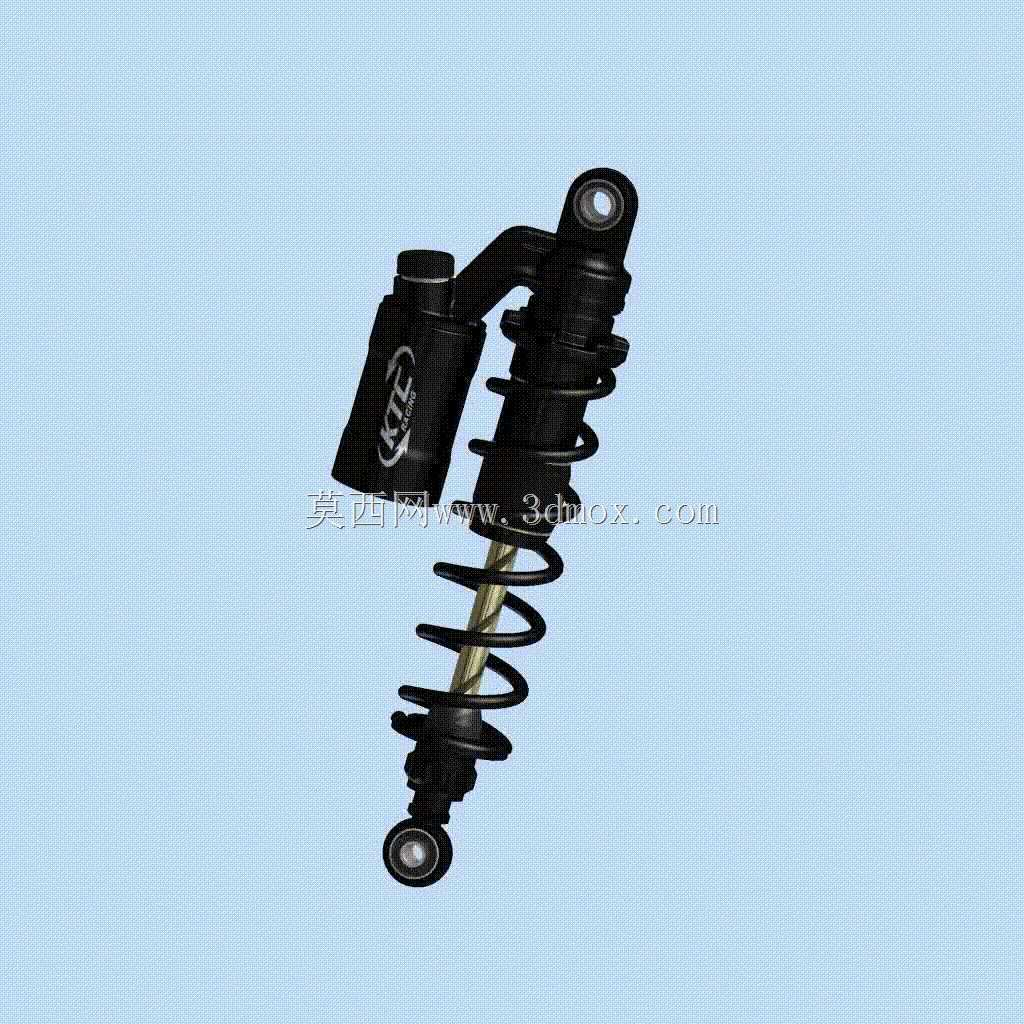

KTC Extreme 340mm摩托车后减震器结构

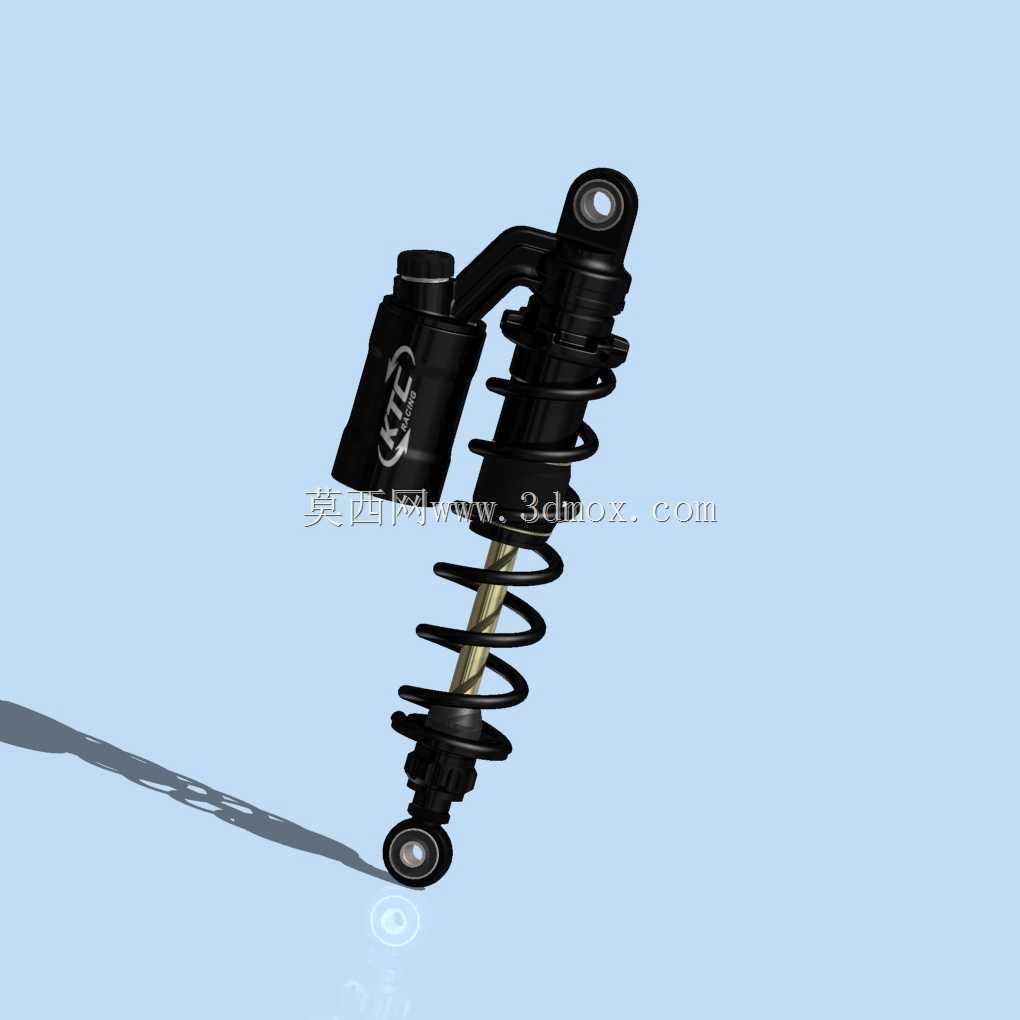

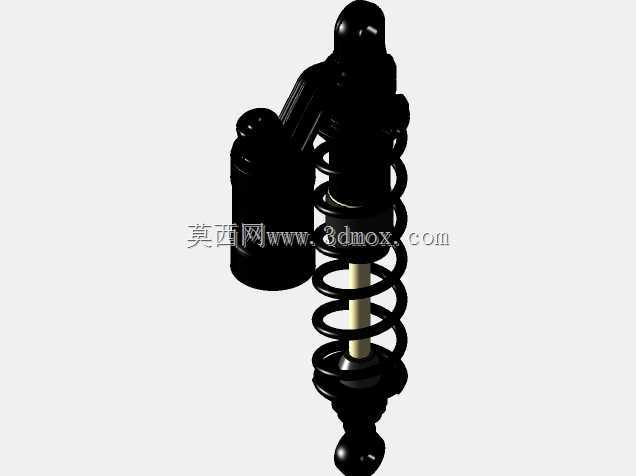

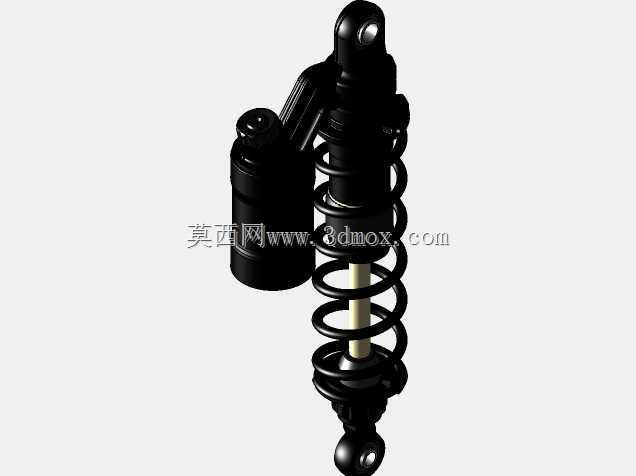

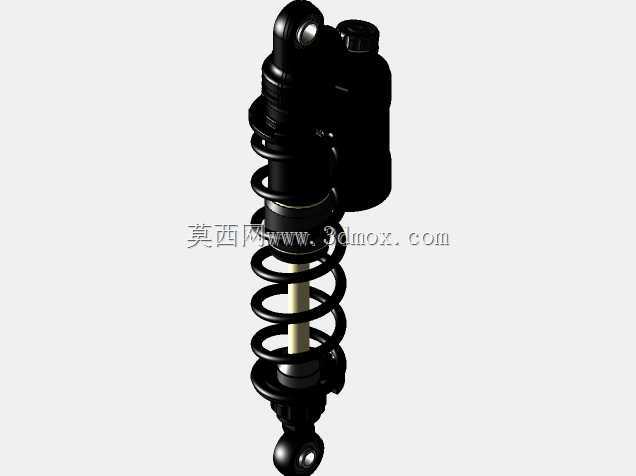

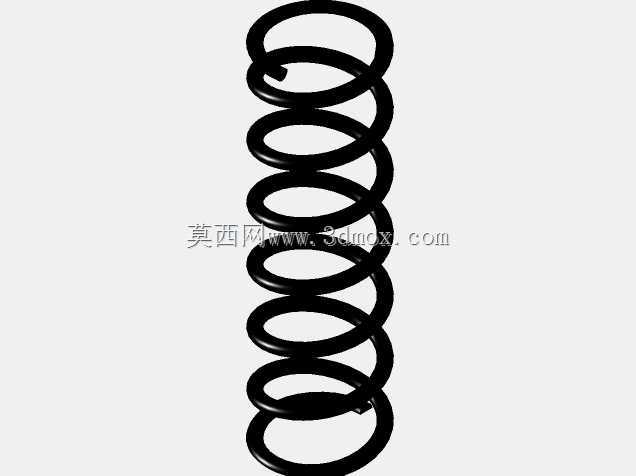

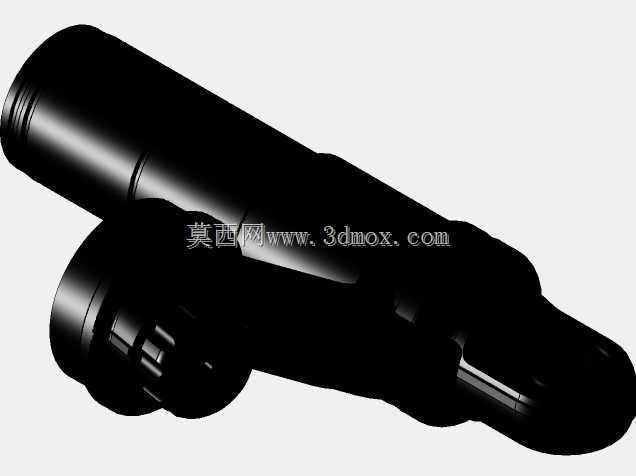

　　这款340mm规格的外置气瓶式后减震器，主要适配中小排量运动型摩托车、改装踏板车及越野卡丁车的后悬挂系统，核心作用是承接车架与后轮摇臂之间的动态载荷，过滤路面颠簸带来的竖向冲击，同时抑制弹簧吸震后往复回弹的多余震荡，保证车轮与地面的贴合度，避免行驶过程中出现车轮弹跳、转向虚位的问题，提升车辆过弯、制动及非铺装路面行驶的稳定性。从结构设计来看，该减震采用单筒式阻尼芯搭配外置高压氮气瓶的布局，区别于传统内置气室的普通减震，外置气瓶可以容纳更多阻尼油与高压氮气，在长时间连续颠簸工况下，能有效减少阻尼油高温发泡导致的阻尼衰减，适合激烈驾驶、长途非铺装路面行驶的使用场景。主弹簧采用变节距设计，弹簧刚度随压缩行程动态变化，

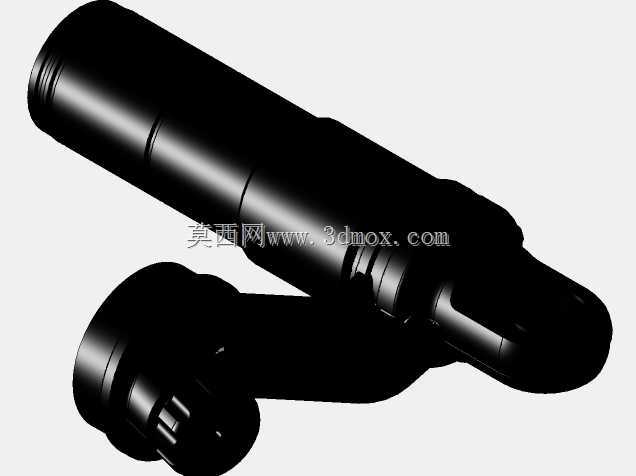

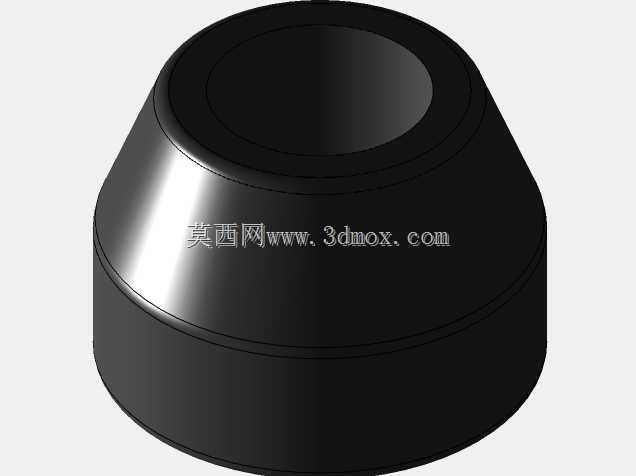

　　应对小幅度路面细碎震动时刚度较低，能提供更柔和的滤震表现，当遇到大幅度坑洼、重载或落地冲击时，弹簧节距贴合后刚度快速提升，避免减震触底，提供足够的支撑性。阻尼芯侧设置了多级阻尼调节结构，可根据骑手体重、载重量及使用场景调整压缩与回弹阻尼的匹配度，适配不同驾驶风格的需求。安装边界方面，该减震上下两端均采用橡胶衬套搭配金属衬圈的环眼式安装结构，两端安装孔中心距为340mm，对应适配原车安装孔位误差在±2mm范围内的车型，安装时需保证减震器轴线与摇臂摆动轨迹无运动干涉，最大压缩行程下弹簧圈之间预留有安全间隙，避免刚性碰撞。外置气瓶通过高压油管与阻尼筒体连接，安装时需将气瓶固定在车架通风位置，避免与排气管、发动机等高温部件直接接触，

　　防止密封件老化失效。建模过程中还原了减震器的所有装配细节，包括弹簧的螺旋升角、阻尼筒体的表面纹理、气瓶上的标识刻印、安装衬套的分层结构，可直接用于改装件选型匹配、悬挂系统运动仿真、整车装配干涉检查等场景，也可作为教学案例讲解液压阻尼减震的工作原理与结构组成。
