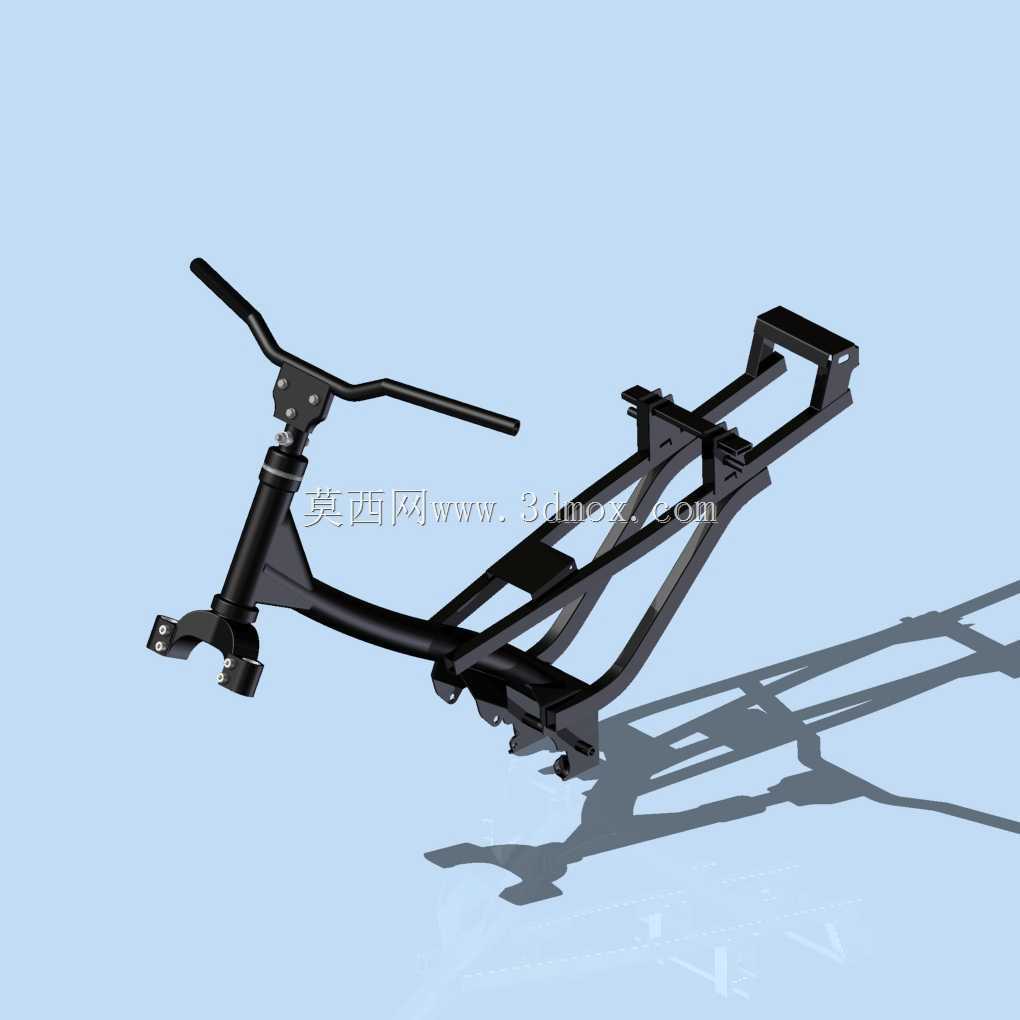

本田Supra100摩托车车架结构三维设计

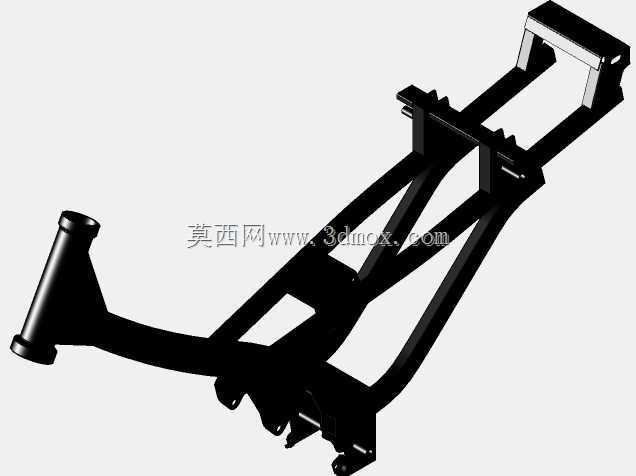

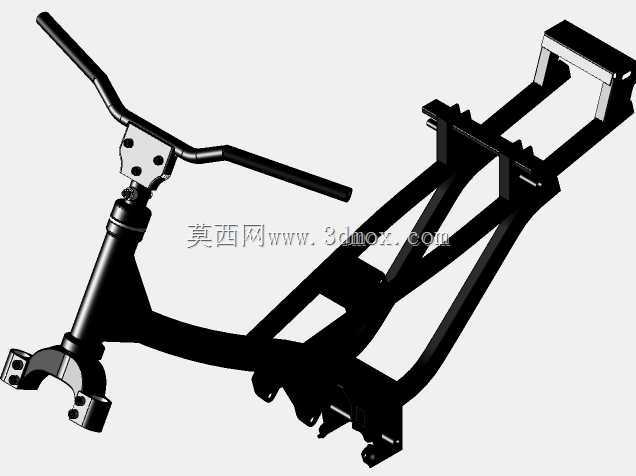

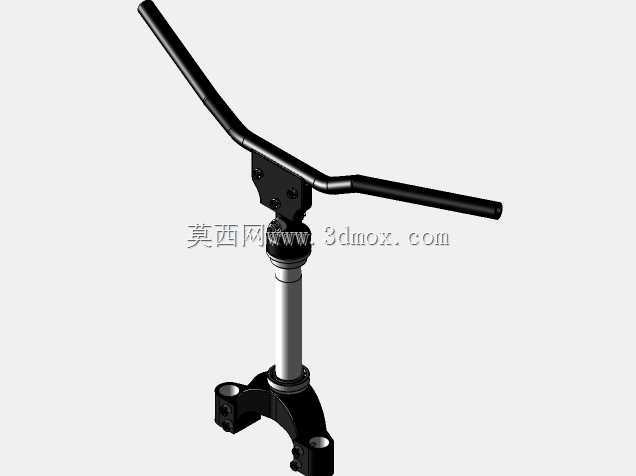

　　该车架作为两轮摩托车的核心承载基体，日常应用场景覆盖民用通勤代步、城郊短途出行的量产车型配套，也可作为改装车型的基础承载平台使用，承担着连接动力总成、行走系统、操控部件、覆盖件的核心作用，所有车载部件的安装定位都需要依托车架的基准面完成。从功能特性来看，这款车架采用钢管焊接式桁架结构，前部设计有转向立管集成结构，直接匹配方向柱的安装倾角，预留的轴承安装位可以保证转向操作的转动自由度，立管下部延伸出的主支撑梁采用变截面钢管弯折成型，在控制整体重量的前提下保证了前部冲击载荷的传递效率，能够将路面通过前减震传递的冲击力均匀分散到整个车架结构，避免局部应力集中导致的结构失效。车架中部的双梁结构预留了动力单元的安装挂点，

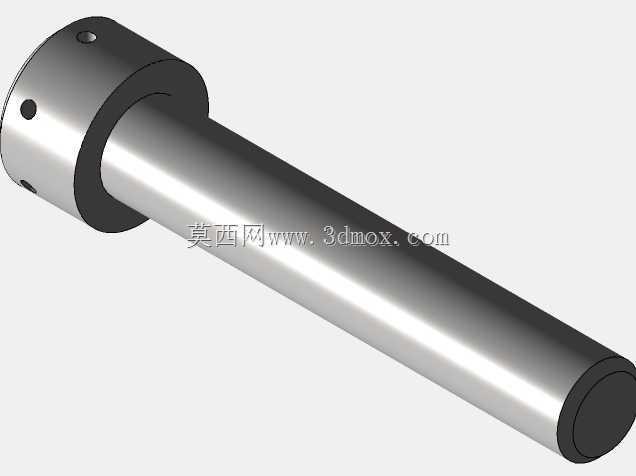

　　挂点的位置精度直接决定了发动机与后轮传动系统的同轴度，建模过程中严格控制了各安装孔的位置度公差，保证装配时不需要额外修配即可完成动力总成的固定，同时中部的空间布局充分考虑了油箱、电瓶、线束走线的布置空间，避免各部件在行驶过程中出现干涉。车架后部的延伸结构采用分层设计，上层预留了座椅安装的固定点，下层设计有后摇臂的连接轴座以及后减震器的上安装位，两侧的延伸梁同时承担了后挡泥板、侧盖等外观覆盖件的安装定位功能，尾部的结构尺寸充分考虑了载人载物时的载荷分布，保证重心位置处于两轮车的合理操控区间。设计过程中优先参考了成熟量产车型的载荷分布逻辑，对钢管的壁厚、弯折半径、焊接节点的位置都做了针对性优化，

　　所有安装边界的尺寸都匹配通用100cc排量弯梁车型的配套部件规格，转向立管的倾角、后摇臂安装轴的相对位置、各挂点的坐标基准都可以直接用于工程样件的试制，不需要额外做结构调整，结构的受力路径经过多轮校核，在常规铺装路面行驶的交变载荷下可以满足长期使用的强度要求，同时整体重量控制在同级别车型的合理区间，不会额外增加整车的簧下质量负担。
