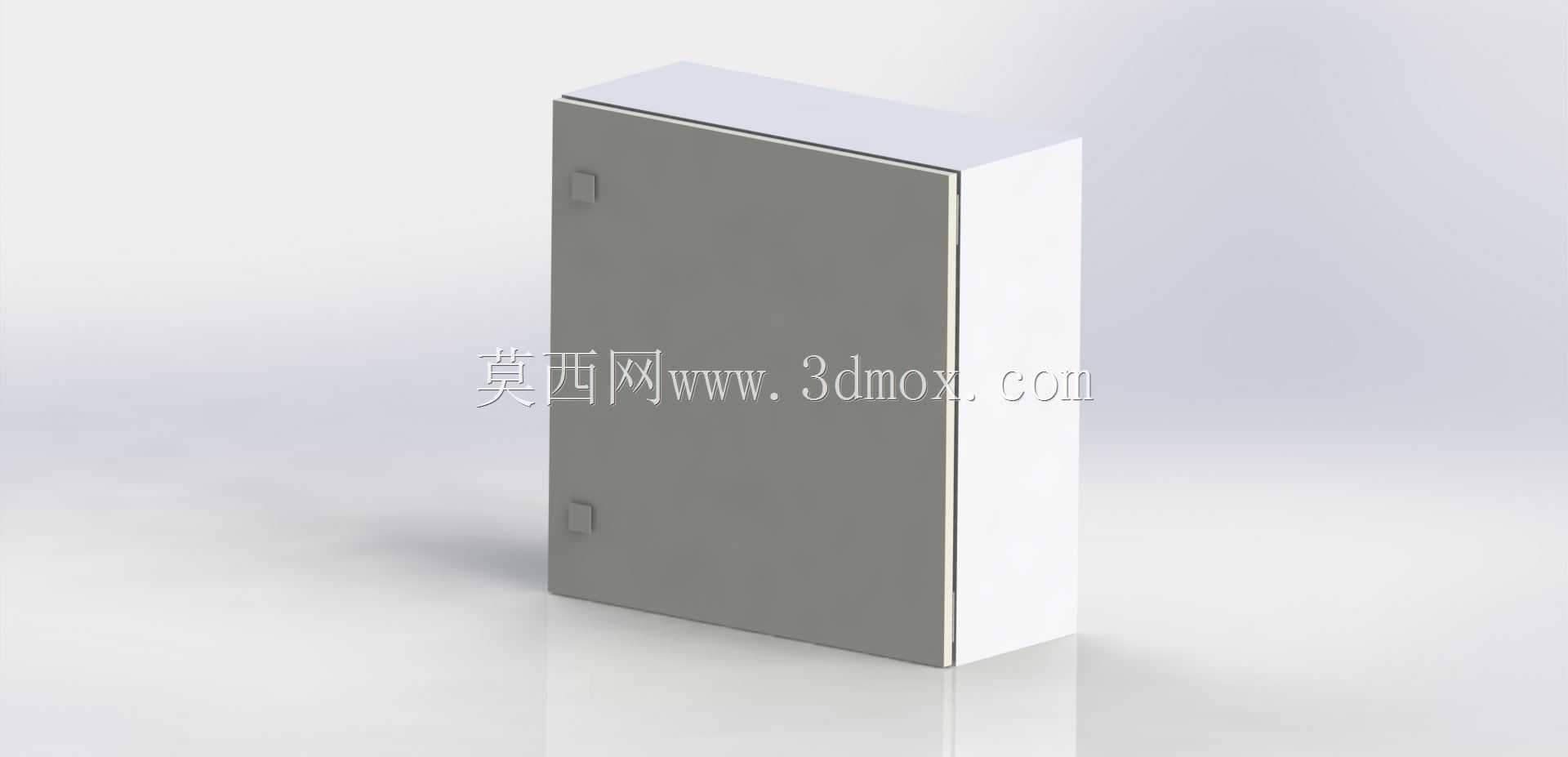

仿威图AE系列壁挂式电气控制箱体

　　这款壁挂式电气控制箱体参考威图AE系列成熟结构设计，在工业配电、设备自控、车间现场布线场景中应用十分广泛，常作为小型设备的主控载体、现场分布式IO站点外壳、车间局部回路的配电保护壳体使用，可直接壁挂安装在生产立柱、设备侧立面、车间墙面，无需额外落地安装支架，适配空间局促的现场安装环境。

　　从实际使用角度看，该箱体采用单门密封结构，门板与箱体主体通过折弯咬合结构配合发泡密封胶条，可达到常规工业场景要求的防护等级，能够阻挡车间内的粉尘飞溅、少量水渍泼溅，适配多数普通工业车间、普通户外带遮雨棚的安装场景，不适合长期浸水、强腐蚀介质直接接触的极端工况。箱体门板内侧预留了标准安装条固定位，可直接加装通用电气安装导轨，用来固定微型断路器、继电器、端子排、小型PLC模块等常规低压电气元件，箱体背部预留壁挂安装孔位，安装时可先将配套挂耳固定在安装基面，再将箱体挂装锁紧，无需多人托举即可完成单人安装作业，大幅降低现场施工的人力成本。

　　设计层面完全遵循钣金加工的工艺合理性，箱体主体采用整板折弯成型，焊缝集中在背部非可视面，既保证了柜体整体结构强度，也减少了外露焊缝的打磨、喷涂工作量，适合批量钣金加工生产。门板与箱体的铰链采用暗藏式结构，避免外部磕碰导致铰链变形，同时门板上预留了锁具安装位，可加装标准柜锁，防止非授权人员随意开启箱门触碰内部带电元件，满足工业现场的安全管理要求。

　　尺寸边界上，该款箱体长宽高规格为600mm×600mm×250mm，内部可用安装深度约220mm，可容纳深度不超过200mm的常规电气元件，安装时需在箱体四周预留至少50mm的操作空间，方便箱门完全开启、后期接线与元件维护作业，箱体顶部与底部预留了敲落孔位，现场布线时可根据进出线方向敲开对应位置的孔位，加装电缆防水接头即可完成布线，无需现场额外开孔，降低现场施工的加工难度。

　　在结构建模过程中，完全还原了真实产品的折弯止口、密封胶条预留槽、安装孔位的相对位置，所有钣金折弯处均按照实际加工要求预留了折弯内R角，避免建模特征与实际加工工艺冲突，可直接用于钣金展开下料、虚拟装配验证，也可作为车间布局三维设计时的配电元件占位模型使用，帮助设计人员提前规划现场安装空间、布线走向，减少后期现场安装时的空间干涉问题。
