融合生成式设计的外扩式导轨架支架

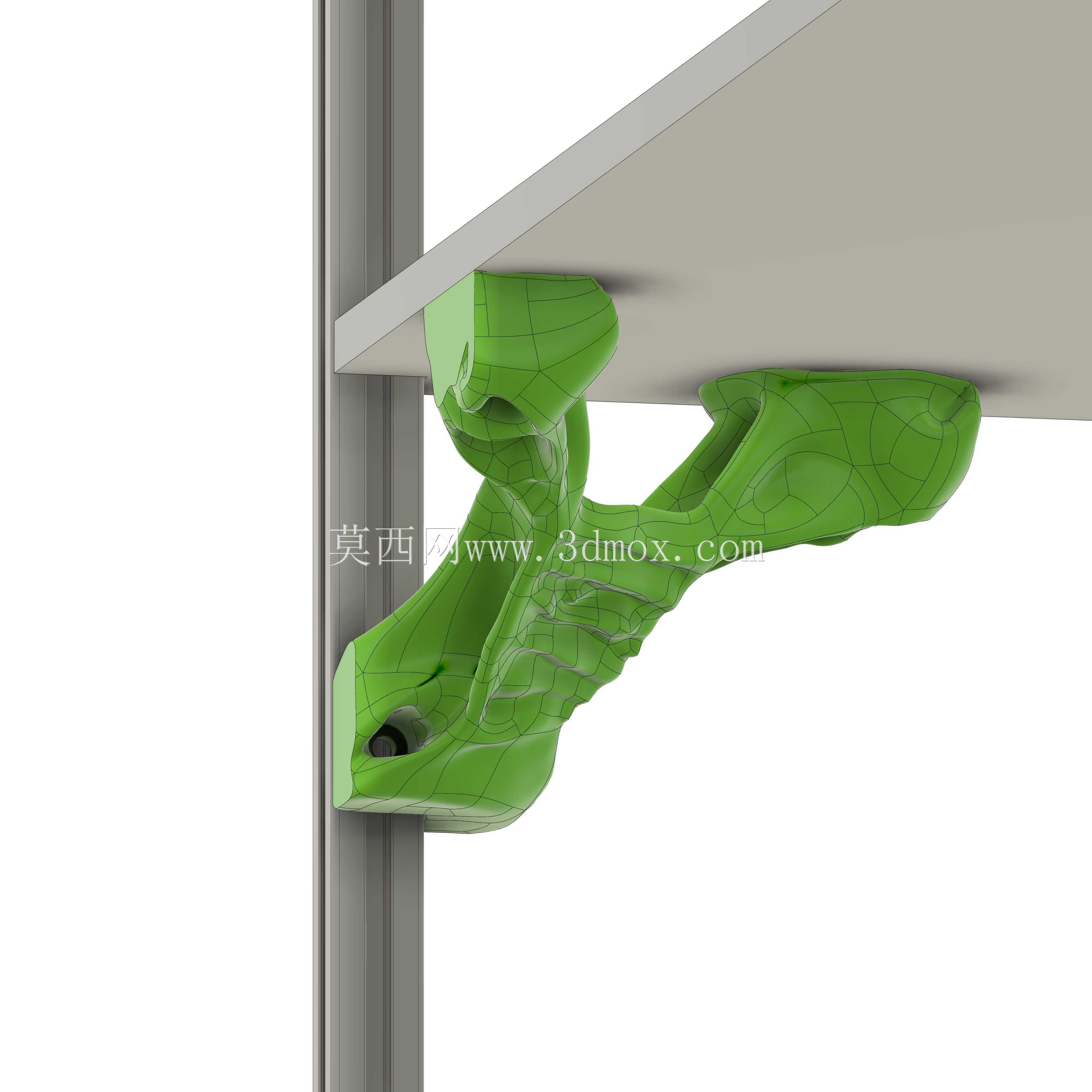

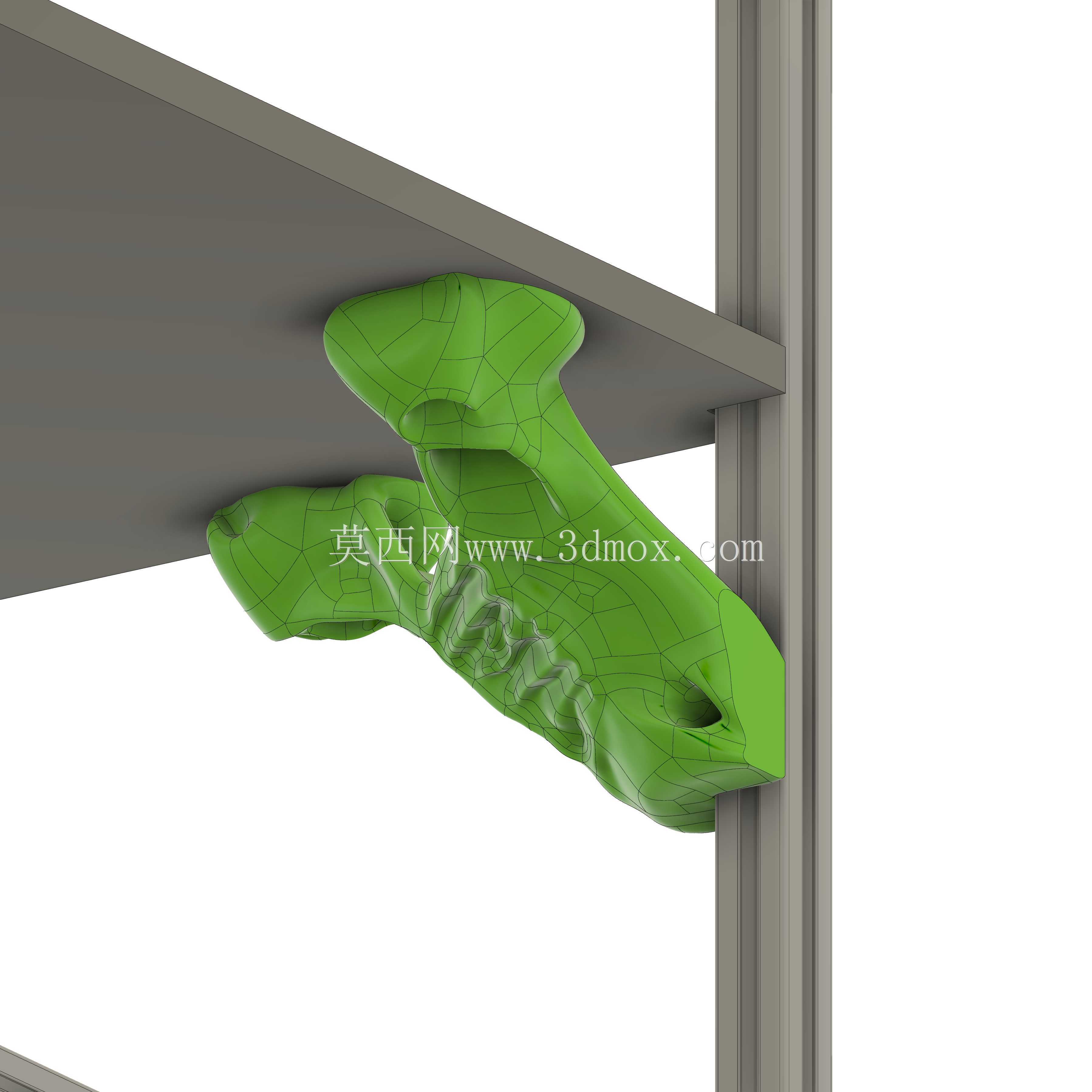

　　这款外扩式导轨架支架，主要应用在需要拓展导轨侧向安装空间的工业装配场景中，常见于生产线旁的物料承托、工位辅助工装挂载、轻型操作平台的导轨侧装支撑环节，能够在标准线性导轨的基础上，向外延伸出稳定的承托界面，解决常规导轨滑块仅能沿轨面滑动、无法侧向拓展挂载点的实际问题。从功能特性来看，该支架采用一体化的仿生拓扑结构，没有传统拼接支架的螺栓连接间隙，安装后与导轨、被承托构件的接触刚性更优，能够承受垂直于导轨侧面的倾覆力矩，避免长期受载后出现连接松动、承托面下沉的问题。设计过程中采用了生成式设计逻辑，以导轨卡槽的安装边界、上部承托面的载荷分布为约束条件，在保证结构强度满足额定静载要求的前提下，剔除了非受力区域的冗余材料，

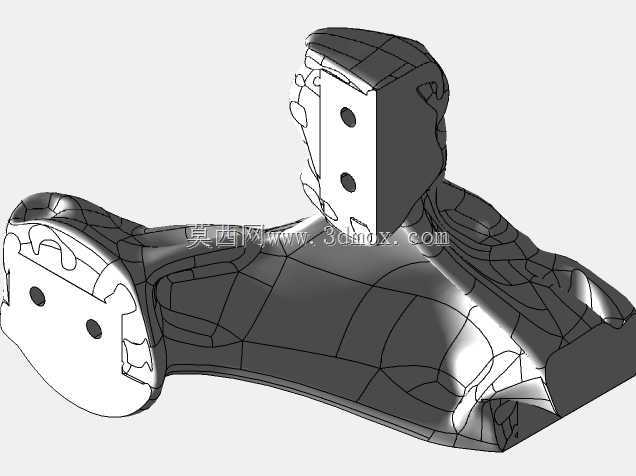

　　整体呈现出流畅的变截面曲面形态，相比传统等厚度折弯支架，在同等承托能力下自重降低近四成，同时应力分布更均匀，不存在直角折弯处的应力集中风险。安装边界方面，支架内侧的卡槽完全匹配标准工业铝型材导轨的截面轮廓，安装时无需额外加工转接件，直接卡入导轨侧边的定位槽后，通过侧面的紧定螺钉即可完成锁止，上部承托面预留了与被支撑构件连接的安装孔位，孔位间距适配常见的轻型工装、小型操作台板的安装尺寸，外扩的延伸距离经过反复校核，既保证了足够的侧向拓展空间，又不会因为悬臂过长导致支架受载后形变超出允许范围。实际使用中，这类支架可以灵活布置在导轨的任意位置，根据工位需求调整支撑点间距，不需要对导轨本体做钻孔、焊接等破坏性加工，

　　调整工位布局时可以快速拆卸移位，适配多品种小批量生产场景下的柔性工装搭建需求，结构表面没有尖锐棱角，安装调整过程中不会划伤操作人员或线缆，整体结构兼顾了刚性、轻量化与安装便捷性，能够满足轻型工业场景下导轨侧装拓展的各类支撑需求。
