低输入升压式高压发生电路板结构设计

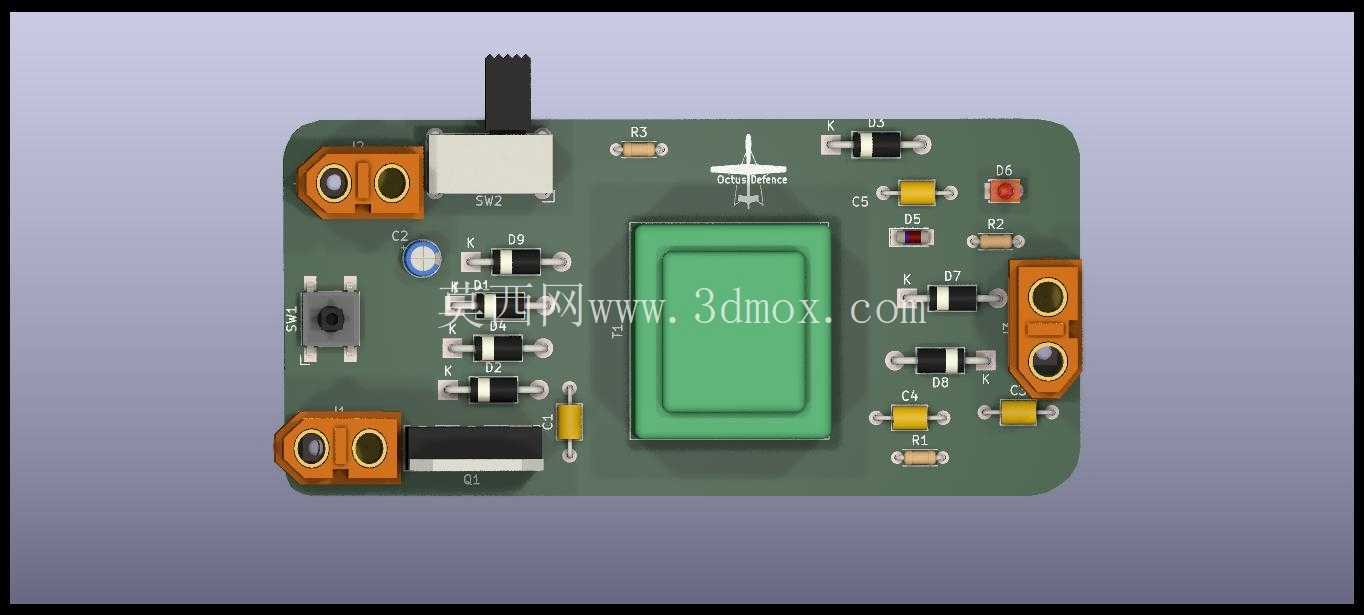

　　这款高压发生电路板的核心设计逻辑，是依托低压直流输入实现千伏级高压输出，在民用消杀、安防防卫类小型设备中有着明确的应用场景，比如常见的灭蚊拍、便携防卫装置的核心升压单元，都采用同类型的电路拓扑结构。从板级布局来看，整块PCB采用圆角矩形的外形设计，边缘做了圆弧过渡处理，避免安装过程中板边毛刺划伤绝缘壳体或是操作人员，板体的安装边界预留了三个接线端子位，分别布置在板卡的左侧上下端与右侧中部，端子采用橙色绝缘基座的螺丝锁紧式接线座，能够适配18-22AWG的导线压接，接线座的引脚焊盘做了加大处理，可承受大电流通断时的热冲击，避免长期使用后焊盘脱落。

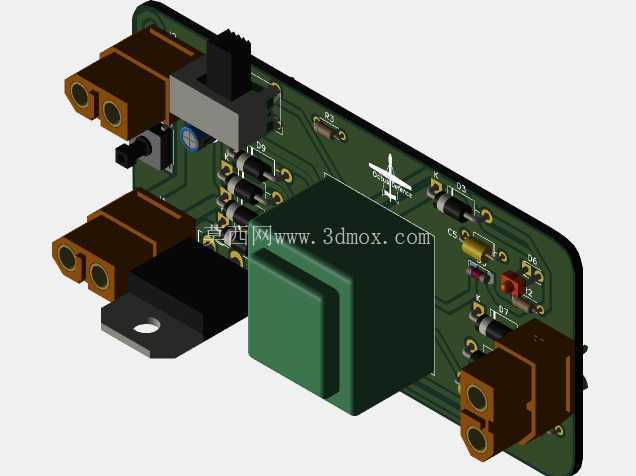

　　板卡核心的升压变压器采用绿色灌封外壳封装，布置在板卡几何中心位置，这个布局能够最大程度缩短高压侧的走线长度，减少高压回路的寄生电容与电磁辐射，同时中心布置的方式也能让变压器的重量均匀分布在板卡上，避免设备受震动时变压器引脚承受额外的剪切应力。围绕核心变压器的周边，分立元件的排布遵循信号流向与功率回路分离的原则：低压输入侧的滤波电容、限流电阻布置在板卡左上区域，靠近输入接线端子，减少输入纹波对后级振荡电路的干扰；振荡回路的三极管、偏置电阻沿板卡左侧纵向排布，元件之间预留了2mm以上的电气间隙，满足低压侧的安规要求；高压侧的整流二极管、高压电容沿板卡右侧排布，高压元件之间的电气间隙预留到了8mm以上，避免高压打火击穿。

　　板卡顶部预留了黑色的拨码开关安装位，可用于切换输出电压档位，适配不同的使用场景需求，旁边布置的红色LED指示灯用于电源状态指示，指示灯的限流电阻就近排布，减少走线长度。板卡上预留的定位孔位置经过测算，能够适配常见的便携设备壳体安装柱，安装孔周边做了露铜接地处理，可通过铜柱连接壳体实现屏蔽接地，降低高压电路对外的电磁干扰。从电路功能实现来看，该板卡采用自激式振荡拓扑，通过三极管的交替导通将低压直流转换为高频交流信号，输入到中心的升压变压器原边，变压器副边通过多倍压整流电路将电压抬升到目标高压值，输出端的限流电阻做了功率冗余设计，避免输出短路时烧毁核心元件。设计过程中针对高压区域的走线做了特殊处理，高压走线采用宽幅走线并做了露铜阻焊开窗加厚处理，同时在高压元件下方的PCB区域预留了开槽，阻断高压沿板材表面的爬电路径，提升潮湿环境下的工作可靠性。板卡上的元件选型全部采用工业级通用料号，电阻采用碳膜通用电阻，电容采用陶瓷电容与电解电容组合的滤波方案，三极管采用常用的NPN功率管，整体BOM成本可控，同时具备较好的可替换性，方便批量生产时的物料采购与维修替换。

　　在安装适配性上，整块板卡的厚度采用常规1.6mmFR-4板材，能够适配绝大多数小型便携设备的内部安装空间，板卡边缘到最高元件（顶部拨码开关）的高度差控制在12mm以内，不会占用过多的设备内部垂直空间，接线端子的高度与最高元件齐平，方便壳体上的接线开口对位。针对高压工作的安全特性，板卡设计时在高压区域与低压区域之间预留了隔离带，可在后续组装时贴装绝缘麦拉片，进一步提升高低压之间的绝缘强度，避免误触高压区域引发安全问题。
