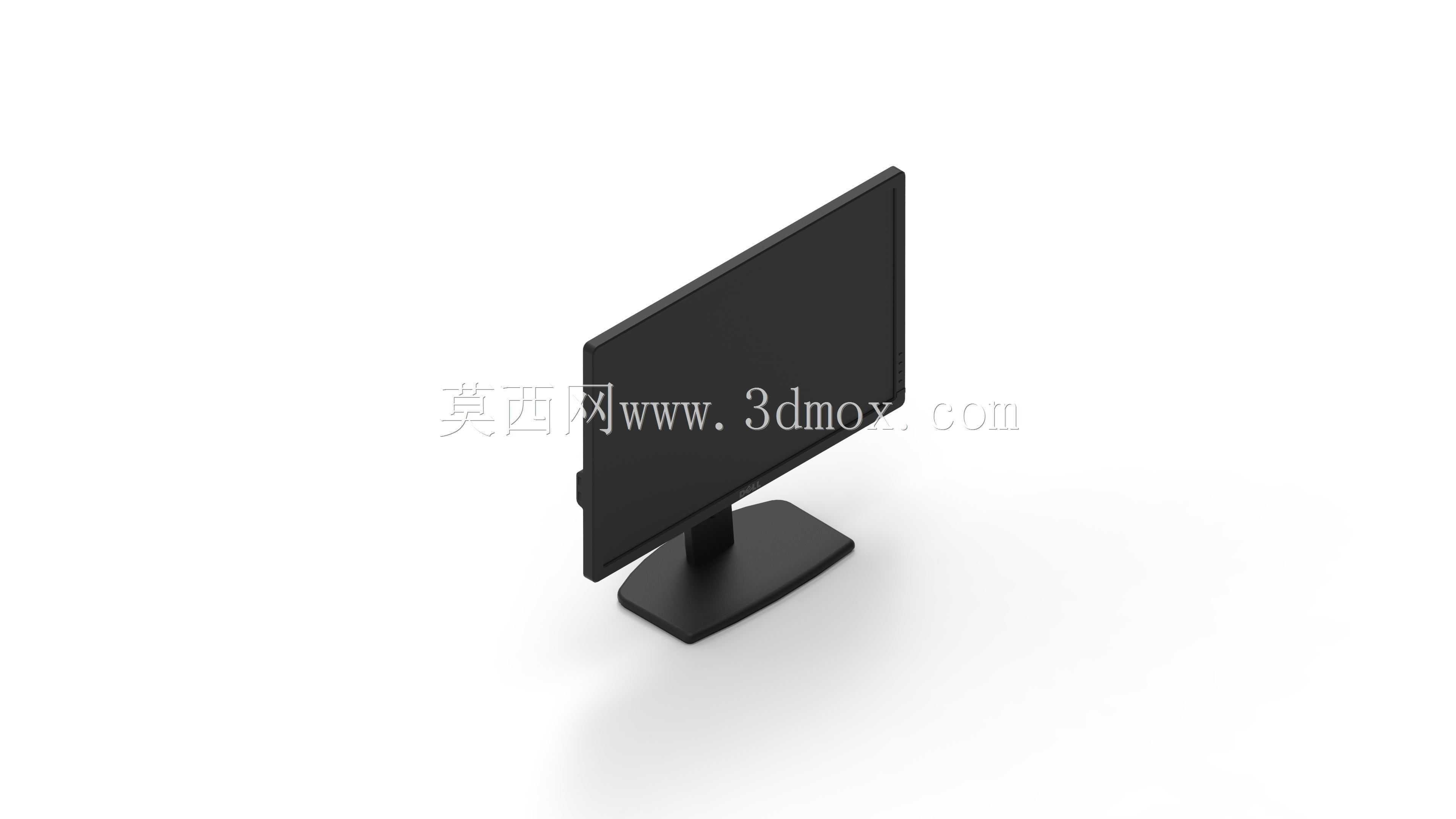

戴尔U2412M液晶显示器三维结构模型

　　这款液晶显示器模型还原了商用办公场景下主流24英寸级显示终端的完整结构，可直接用于办公工位布局仿真、工控操作台人机工程验证、设备配套显示单元选型参考等场景。从实际使用场景来看，这类显示器广泛覆盖机械设计工位的图纸显示、生产车间工控机的参数监控、办公区域的日常办公显示等需求，建模时充分考虑了不同安装场景的边界约束：背部预留的标准VESA安装孔位可适配壁挂支架、悬臂支架、操作台嵌入式安装等多种固定方式，底座的支撑轮廓做了加宽处理，在常规办公桌面放置时可保证足够的抗倾覆稳定性，底座占用桌面的投影尺寸经过实际尺寸校核，不会过度挤占工位的键盘、鼠标放置空间。

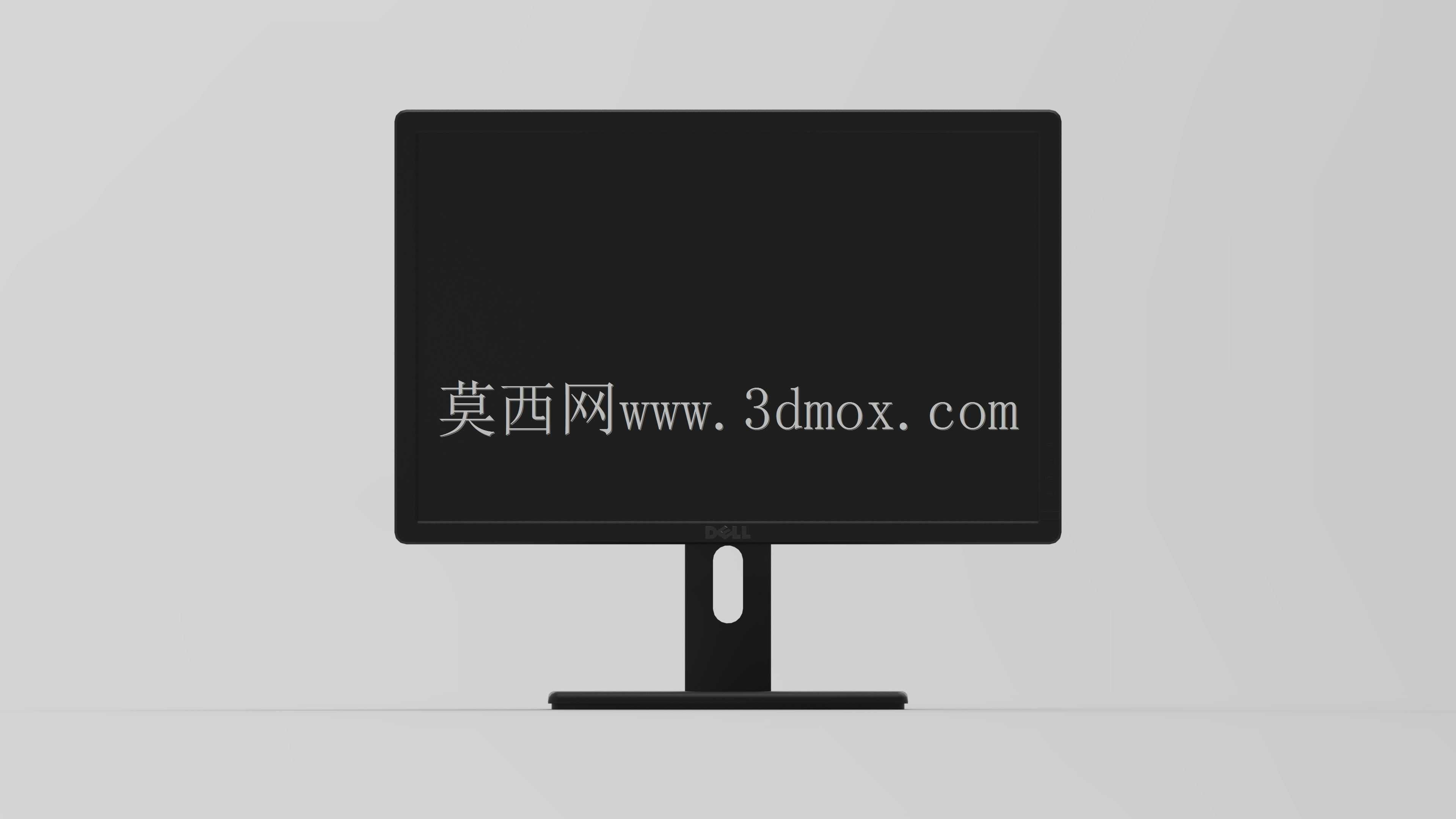

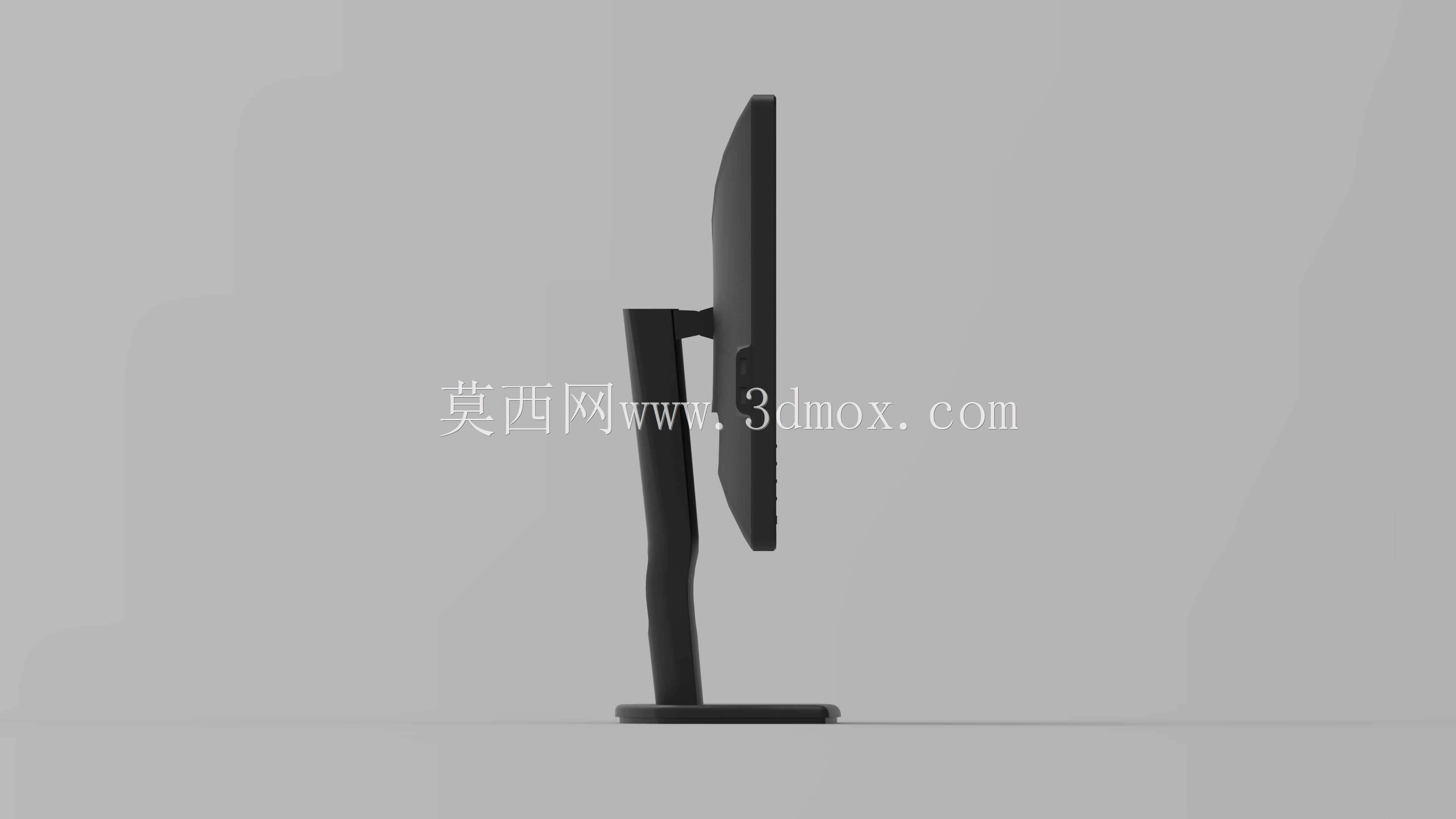

　　模型的结构拆分完全对应实体产品的装配逻辑，屏幕部分的窄边框轮廓还原了该型号的正面视觉特征，背部的散热格栅、接口区域的凹陷结构都做了细节还原，支架部分的俯仰调节转轴位置做了结构示意，可模拟实际使用中屏幕上下俯仰角度调整的活动范围，方便在做工位人机仿真时验证不同坐姿下的屏幕可视角度。从设计思路上，建模时优先保证了外形安装尺寸的准确性，屏幕长宽厚的整体外轮廓、支架的升降行程范围、底座的安装固定孔位都按照实体产品的实际尺寸做了等比例还原，在做车间操作台布局设计时，可直接导入该模型验证显示单元与操作按钮、键盘托的位置干涉情况，避免实际安装时出现屏幕遮挡操作区域、支架与台面结构碰撞的问题。

　　针对工业场景的使用需求，模型还还原了显示器背部的走线槽结构，可在做设备布线设计时模拟电源线、信号线的走线路径，优化操作台内部的线缆排布。屏幕的显示面做了平整化处理，在做渲染验证时可直接替换不同的显示界面素材，模拟设备运行时的参数显示效果、设计软件的操作界面显示效果，无需额外对屏幕区域做结构修补。整个模型的结构做了合理的简化，在保证关键安装尺寸、外形特征完整的前提下，去掉了内部电路板等不影响布局验证的细碎结构，导入装配环境时不会占用过多的系统资源，适合在大型工位布局、生产线操作台仿真项目中直接调用。
