1.54英寸IPS智能手表TFT液晶显示面板

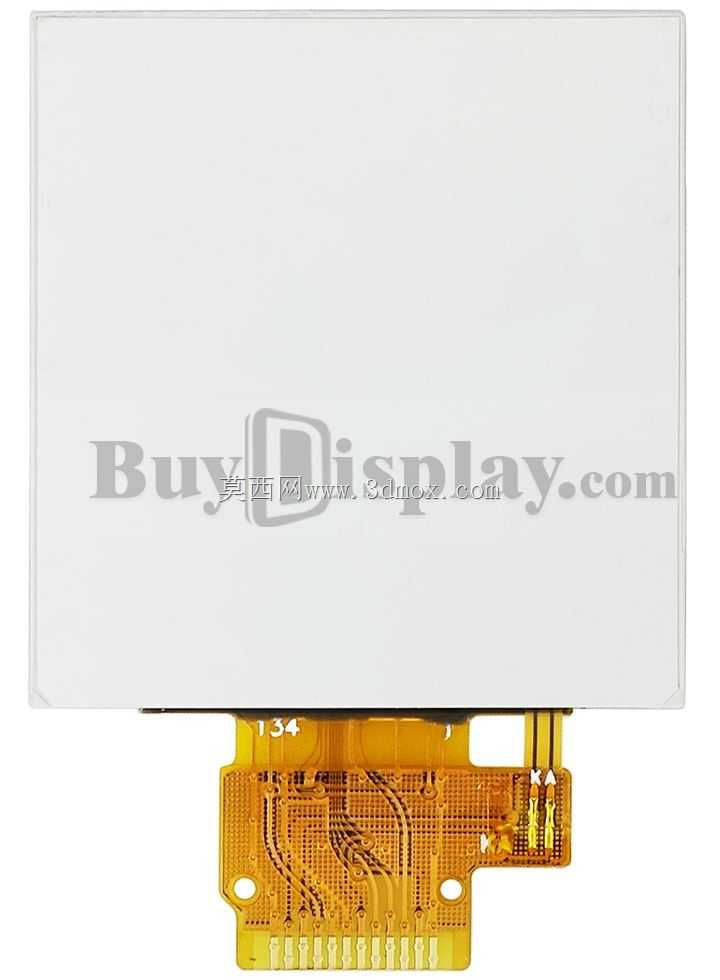

　　做嵌入式硬件结构设计快十年，经手的小型显示模组选型不下百种，这款1.54英寸的TFT液晶面板是近两年做可穿戴、小型手持工业终端时用得比较顺手的一款。先从安装边界说起，这款屏的有效显示区域对角线为1.54英寸，分辨率240×240，整体模组厚度控制在1.8mm以内，FPC排线采用焊接式引出，没有额外的连接器占位，做结构堆叠时能省出至少0.5mm的Z向空间，这对内部空间寸土寸金的智能手表来说尤为关键。

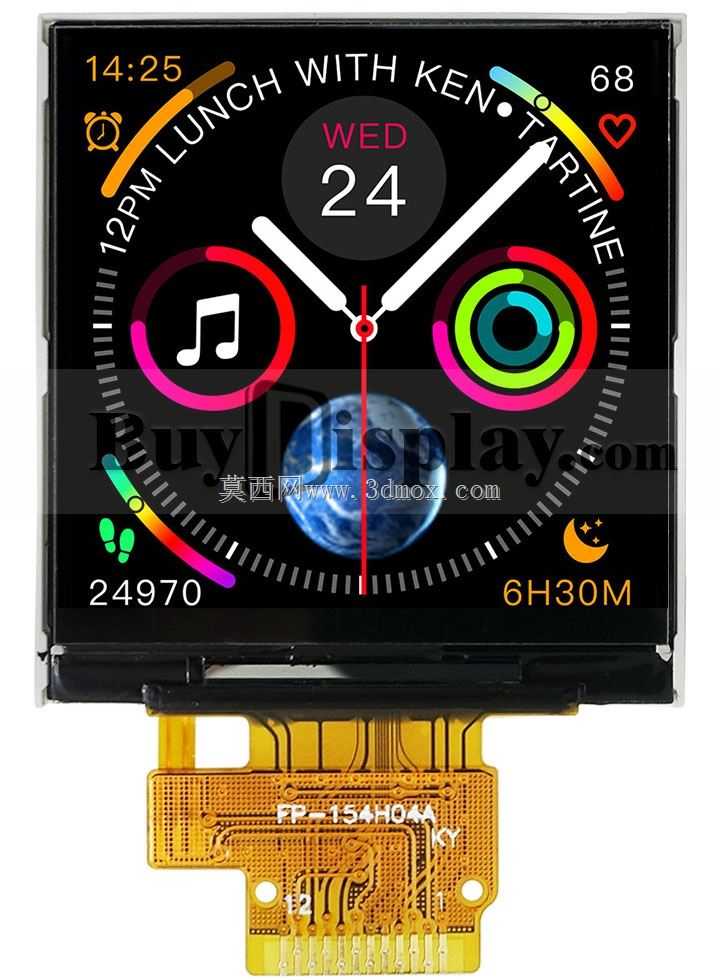

　　实际选型时最先关注的是它的控制器方案，采用ST7789控制芯片，支持4线串行SPI通信，不管是用8051、PIC这类传统8位MCU，还是AVR、ARDUINO开发板，或是工业场景常用的ARM核心板、树莓派这类嵌入式平台，都能直接驱动，不需要额外加转接芯片，硬件电路设计能少走不少弯路。可视角度是IPS面板的核心优势，这块屏做到了全视角无偏色，不管是智能手表抬腕亮屏的斜向观看场景，还是工业手持设备在不同操作姿势下的读数需求，都不会出现TN屏常见的侧看发灰、色彩反转的问题，户外弱光环境下的显示清晰度也能满足常规使用要求。

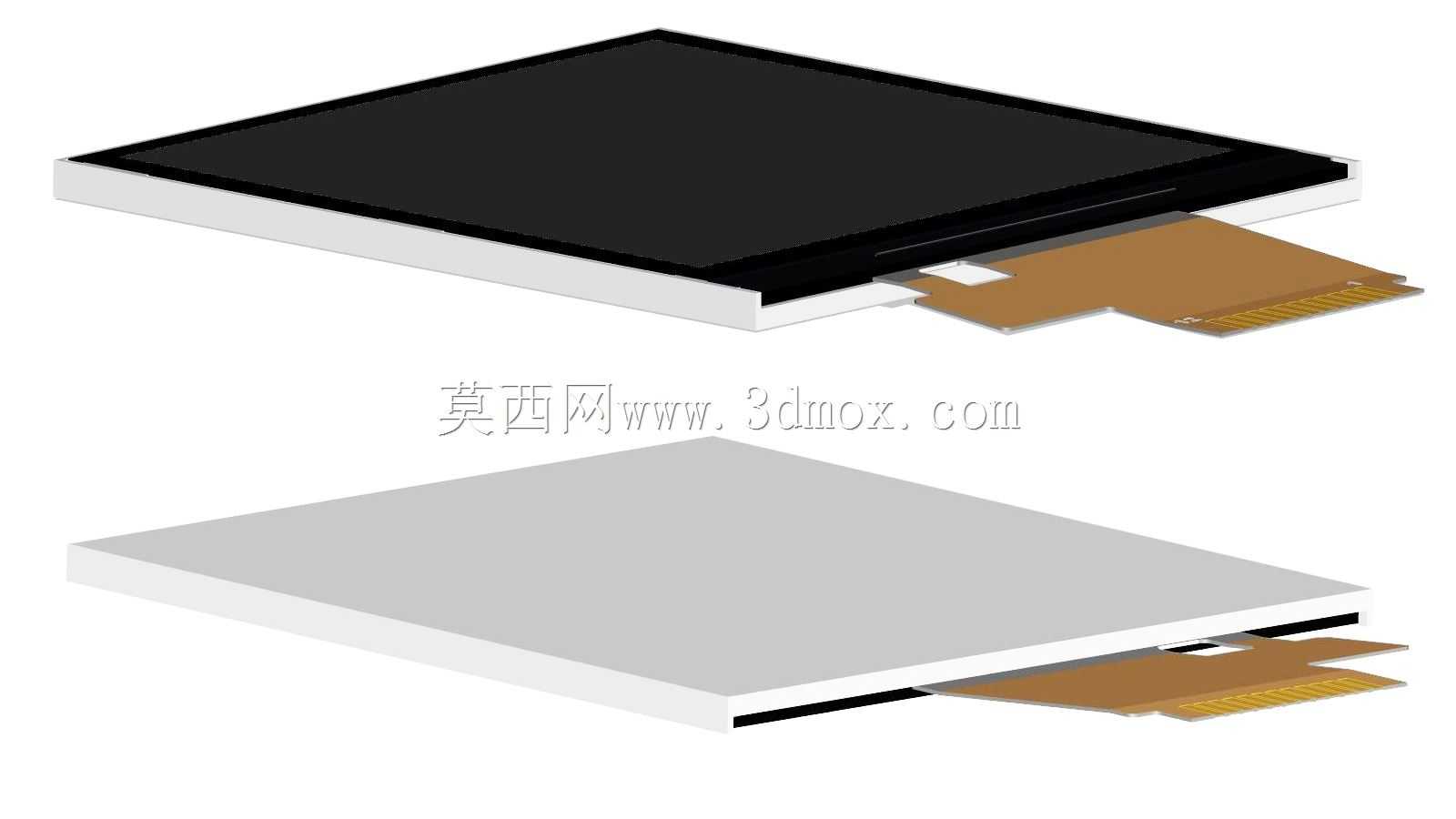

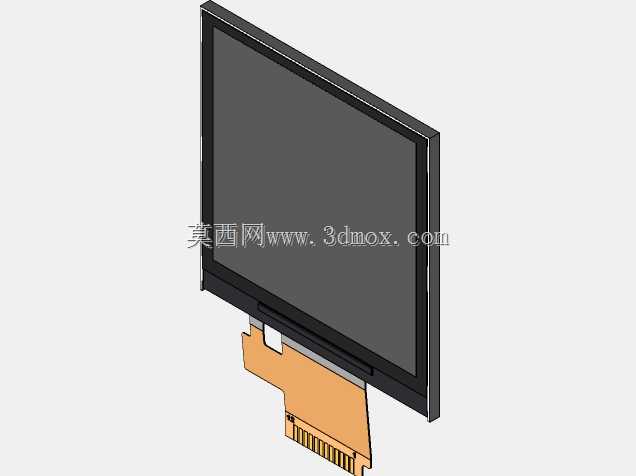

　　从应用场景来看，除了主流的智能手表穿戴设备，它还适配很多工业类小型终端：比如便携式数据采集器的状态显示区、小型安全检测设备的读数屏、嵌入式工控模块的参数显示界面，甚至是桌面小型外设的状态提示屏都能使用。设计这款模组的三维模型时，重点还原了FPC排线的弯折区域与金手指位置，结构工程师做壳体设计时可以直接参考排线的出线方向预留避让槽，焊接区域的焊盘间距也严格按照实际规格做了1:1还原，不用再反复核对实物尺寸调整安装位。

　　做结构配合时需要注意，模组的LCM本体与背光层是贴合装配，模型里已经还原了两层的装配公差，壳体设计时屏幕安装槽的单边间隙建议留0.1mm，既方便装配，也不会出现屏幕晃动的问题。FPC排线的弯折半径建议不小于2mm，避免反复弯折后出现排线断裂的问题，这部分在三维模型里也标注了建议的弯折区域，做结构堆叠时可以直接参考排布走线位置。另外这块屏不需要额外的背光驱动外围电路，供电直接从核心板3.3V引脚引出即可，硬件布板时能减少不少元器件占位，进一步压缩PCB的尺寸，适配更多小型化设备的设计需求。
