1.5英寸全彩OLED带排针显示模组结构

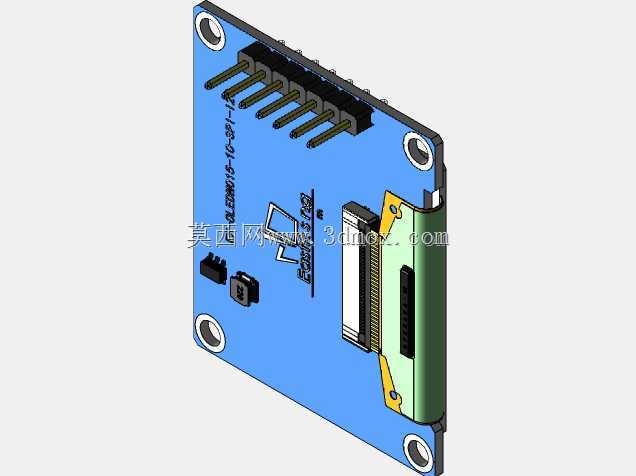

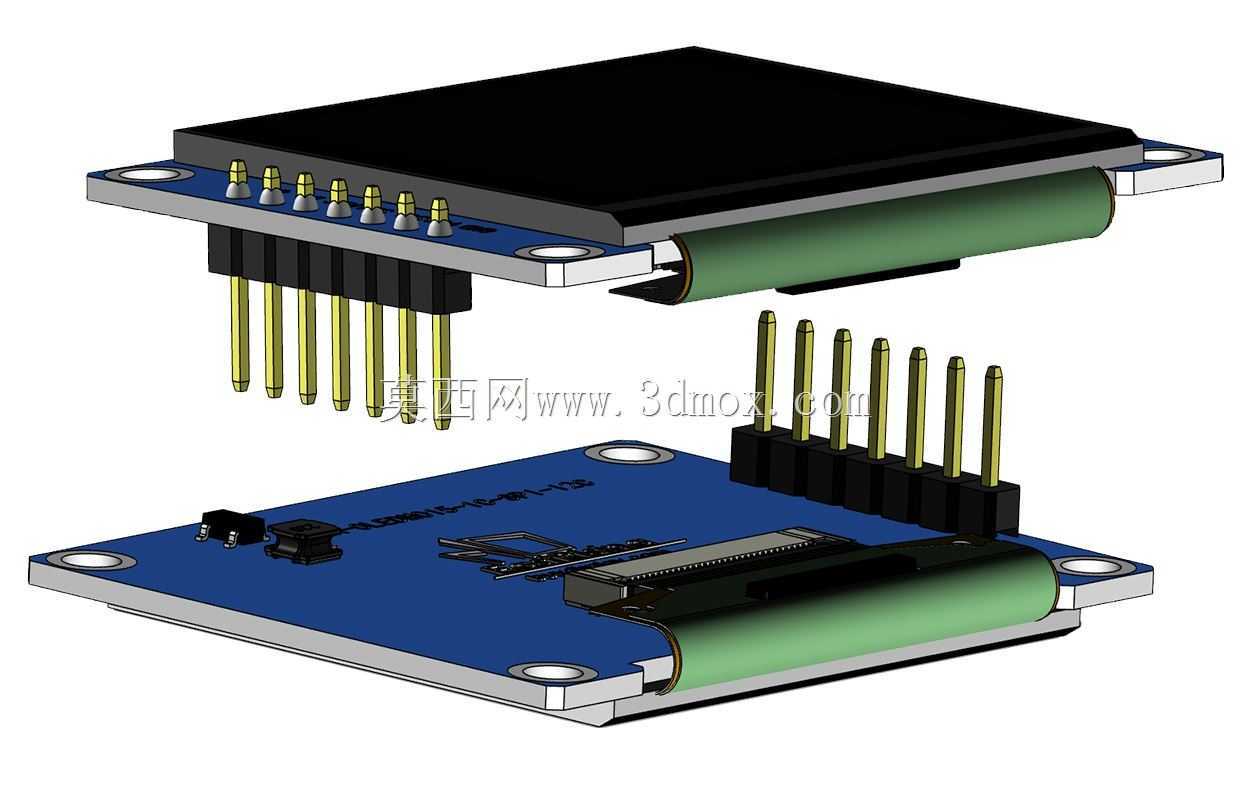

　　这款带转接板的OLED显示模组，核心是1.5英寸对角线的128×128像素全彩OLED面板，搭配SSD1351控制芯片，采用3/4线SPI串行通信接口，供电规格为3.3V，适配绝大多数嵌入式主控的电平标准，无需额外电平转换电路即可直接对接。从结构设计来看，模组采用上下分层的叠装结构，上层为OLED屏体与FPC排线连接部分，下层为蓝色FR-4材质的转接PCB板，板载排针采用直插式针头设计，排针引脚间距符合标准2.54mm排距规范，四个角预留M2规格的安装固定孔，孔位与常见小型开发板的扩展位匹配，安装时既可以通过排针直接插接到主控板的排母上实现无螺丝快速固定，也可以通过铜柱配合螺丝完成悬空或面板嵌入式安装，安装边界需预留至少2mm的排针插装深度空间，避免与周边元件产生结构干涉。

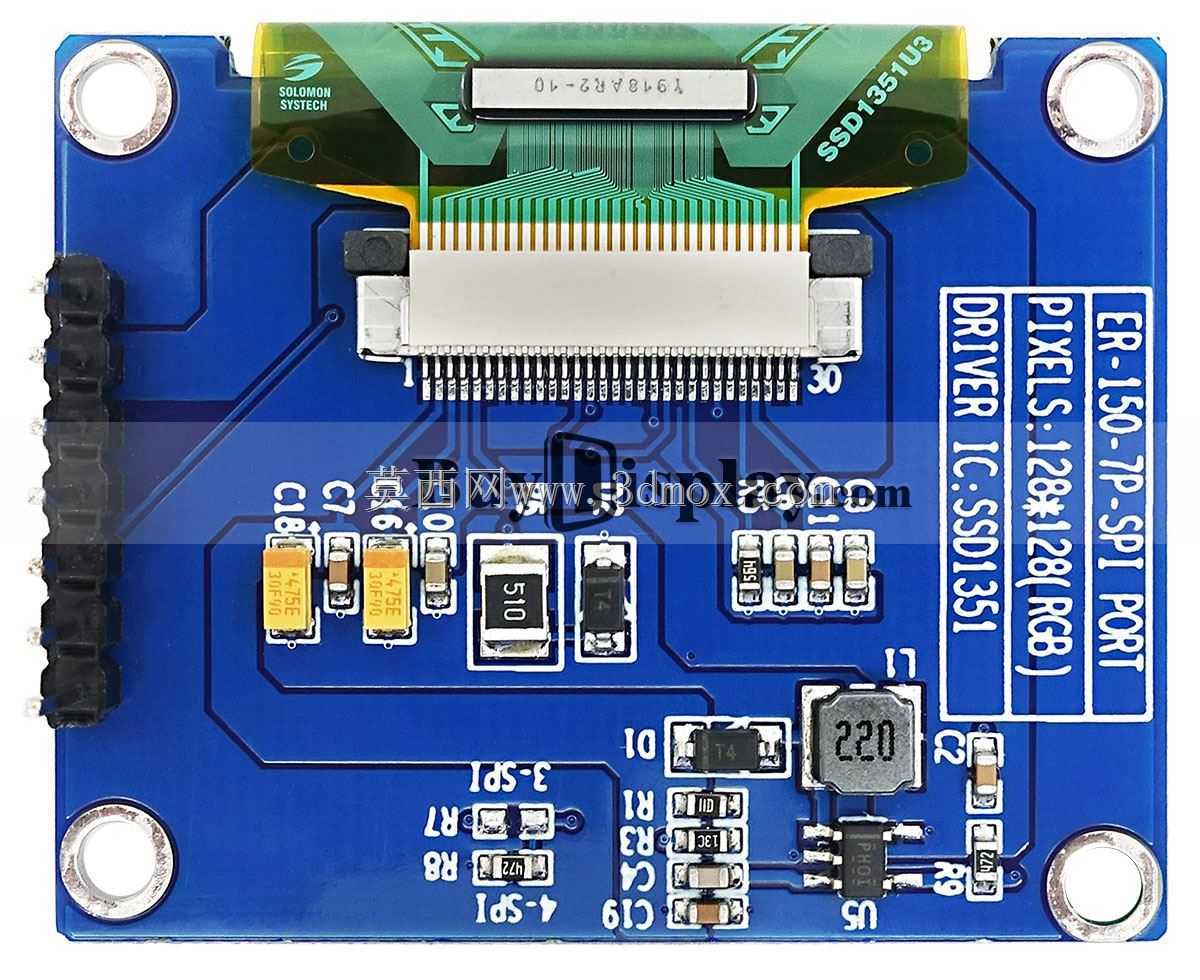

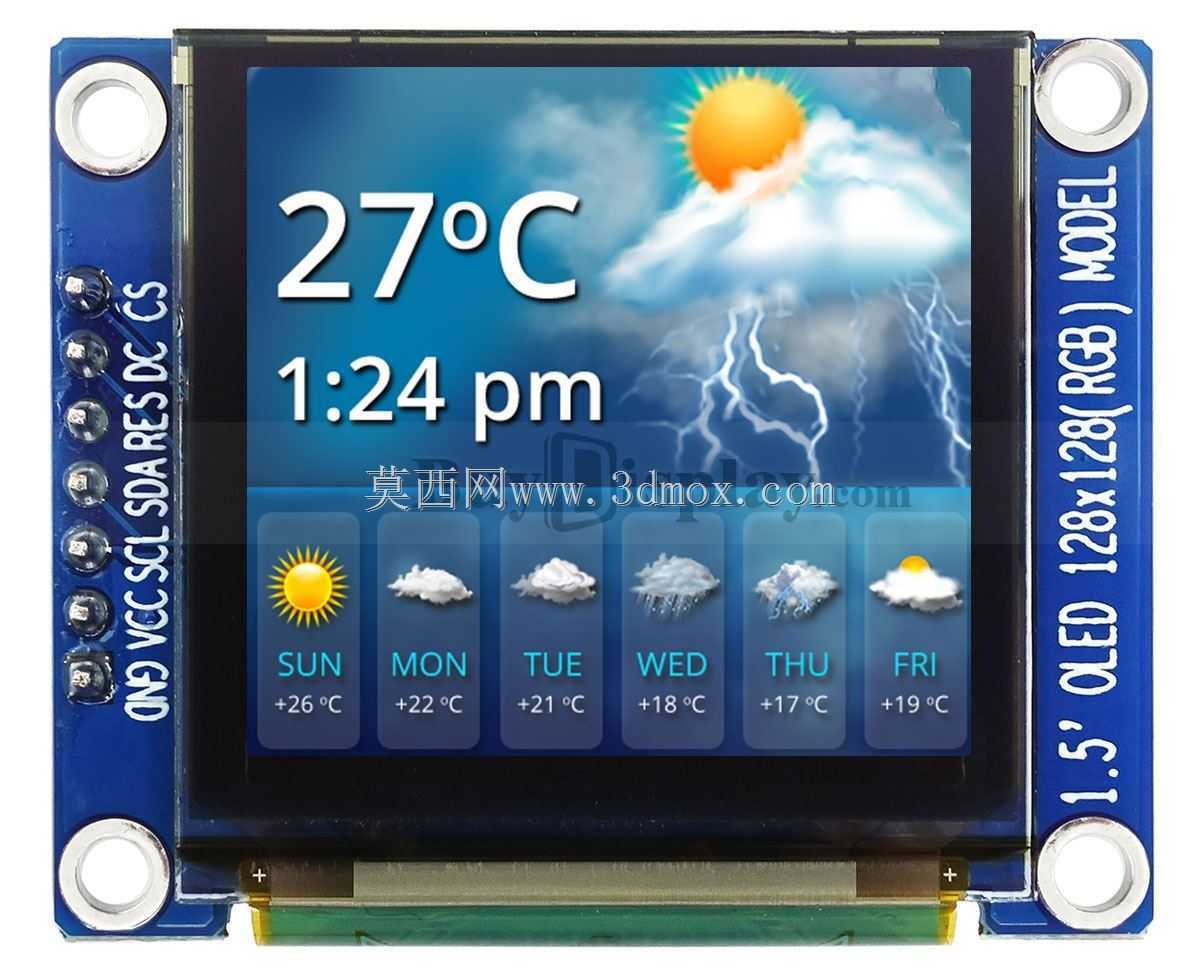

　　在实际应用场景中，这类小尺寸OLED模组凭借超宽视角、宽温工作的特性，常被用于工业手持检测设备的状态显示界面、小型医疗检测仪器的参数展示面板、嵌入式工控板的调试信息输出终端，也可直接对接Arduino、树莓派、8051、PIC、AVR、ARM等各类主流单片机开发板，作为创客项目、小型智能设备的人机交互显示单元。设计时充分考虑了嵌入式集成的便利性，转接板上集成了必要的电源滤波与信号匹配元件，无需用户额外搭建外围驱动电路，屏体与转接板之间通过FPC软排线连接，软排线预留了足够的弯折余量，既可以保持叠装状态使用，也可以根据安装空间需求将屏体翻折后固定在其他位置，适配不同的设备外壳内部布局。

　　从结构细节来看，屏体部分的黑色封装边框做了圆角处理，避免组装时刮伤设备外壳的内壁，转接板边缘做了倒角工艺，不会在插装时划伤操作人员或周边线材，排针采用镀金工艺，保证多次插拔后的接触可靠性，板载的小型无源元件均采用贴片封装，整体板厚控制在1.6mm，叠装后的总厚度不超过12mm，非常适合对安装空间有严格限制的紧凑型嵌入式设备使用。不同于普通LCD显示屏，OLED面板自发光的特性无需额外背光组件，既降低了整体功耗，也避免了背光不均匀的显示问题，在强光环境下依然具备清晰的显示效果，完全满足户外手持设备、工业现场设备的显示需求。
