无人机载多接口电源管理单元结构设计

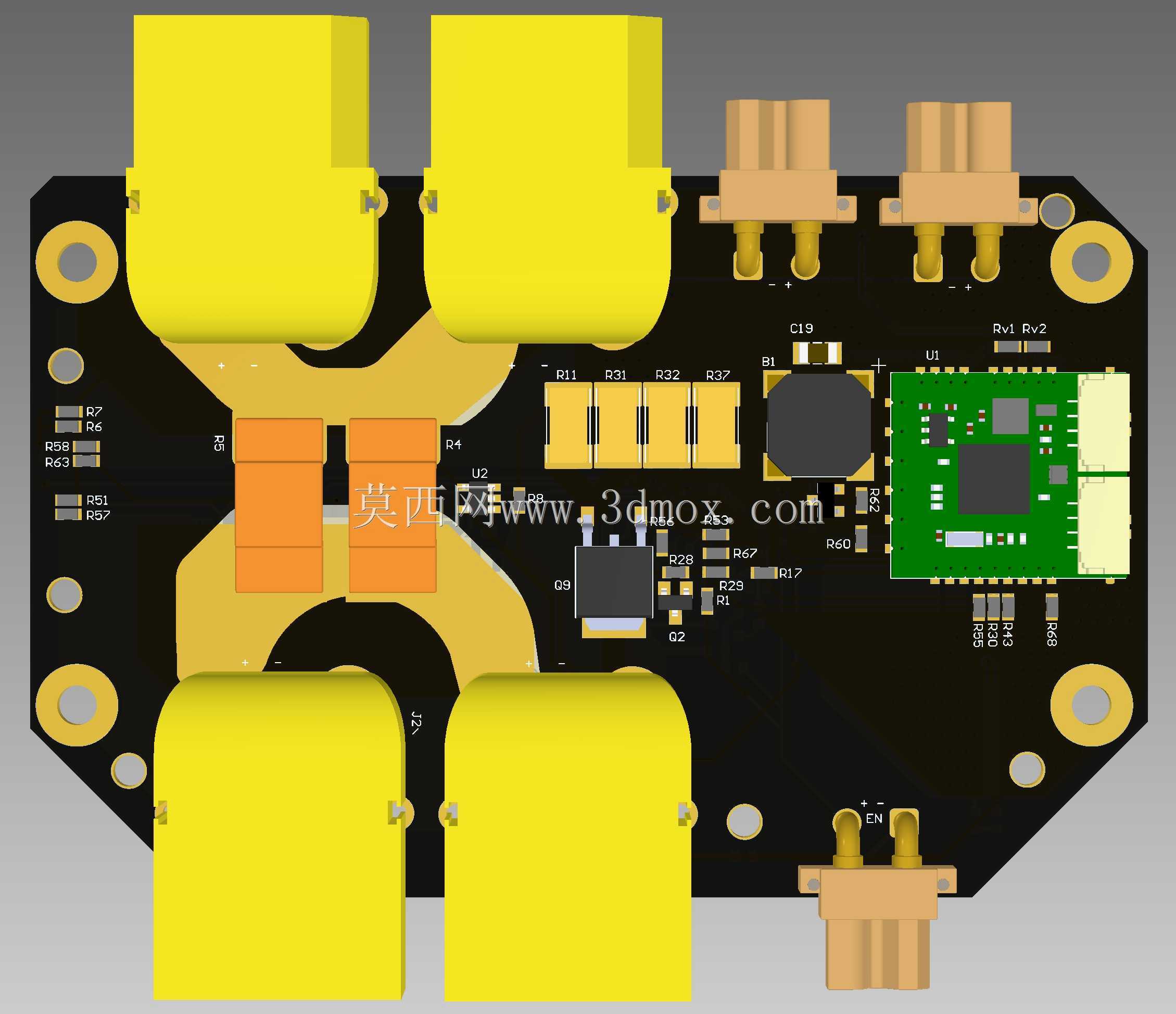

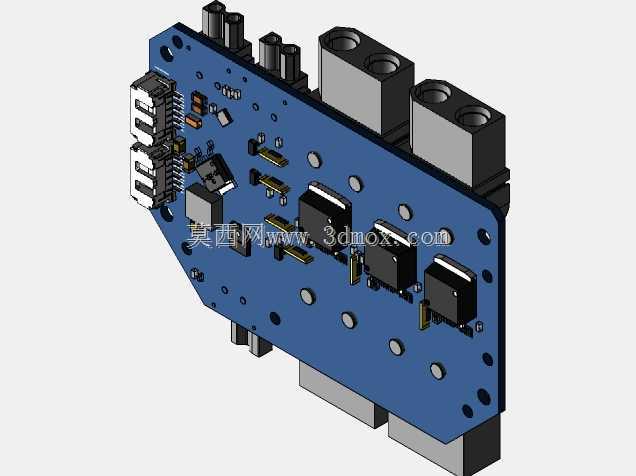

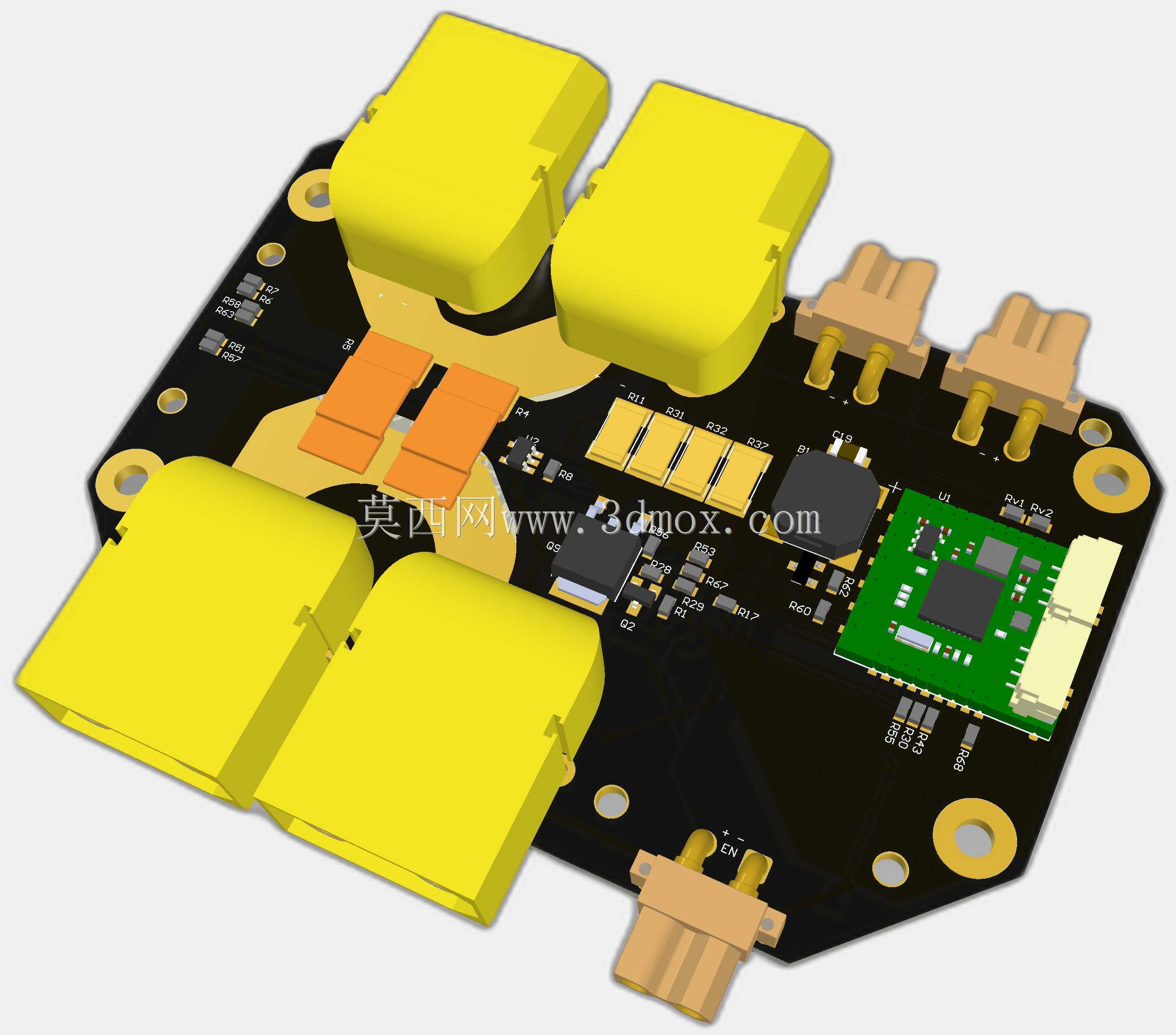

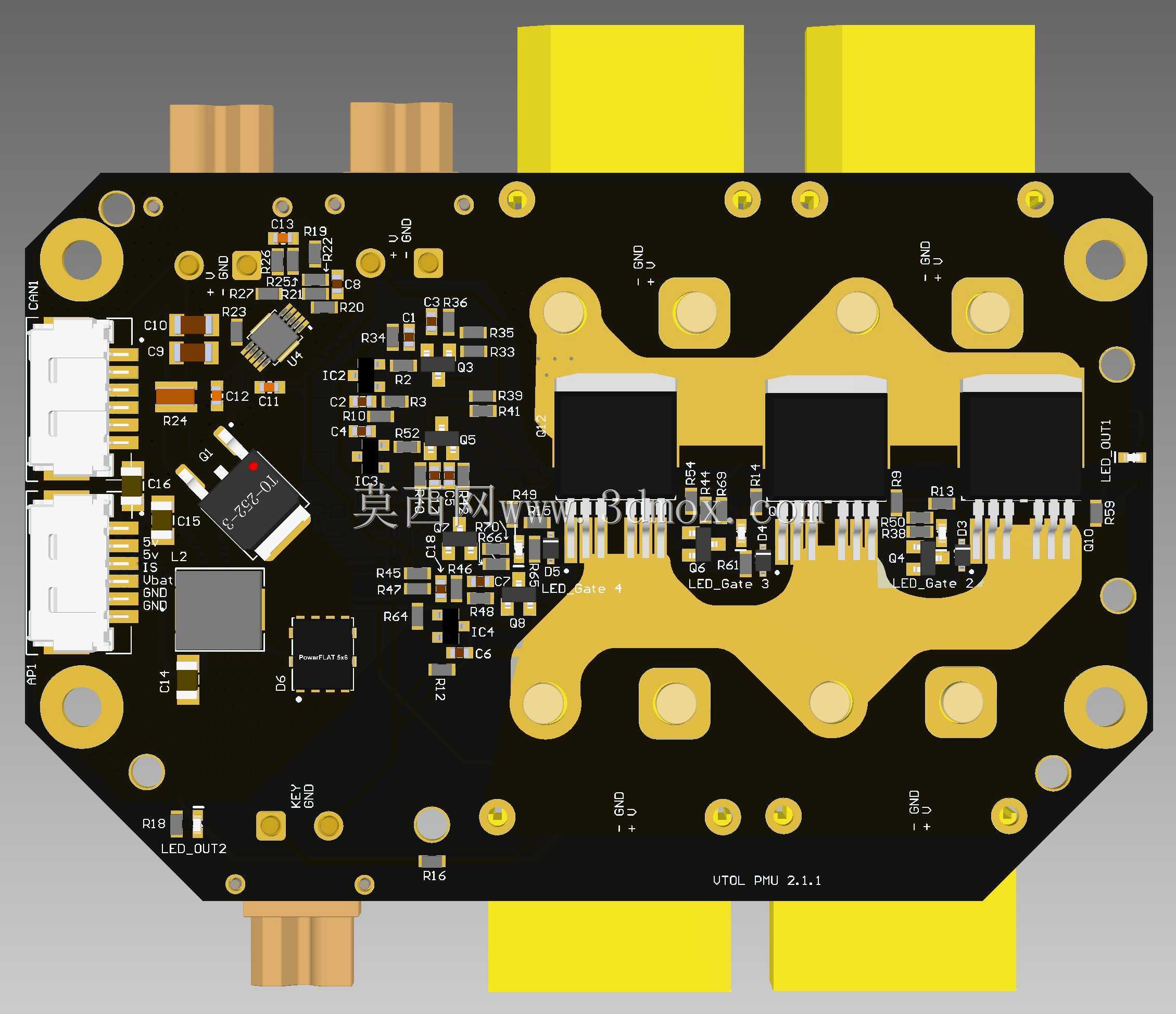

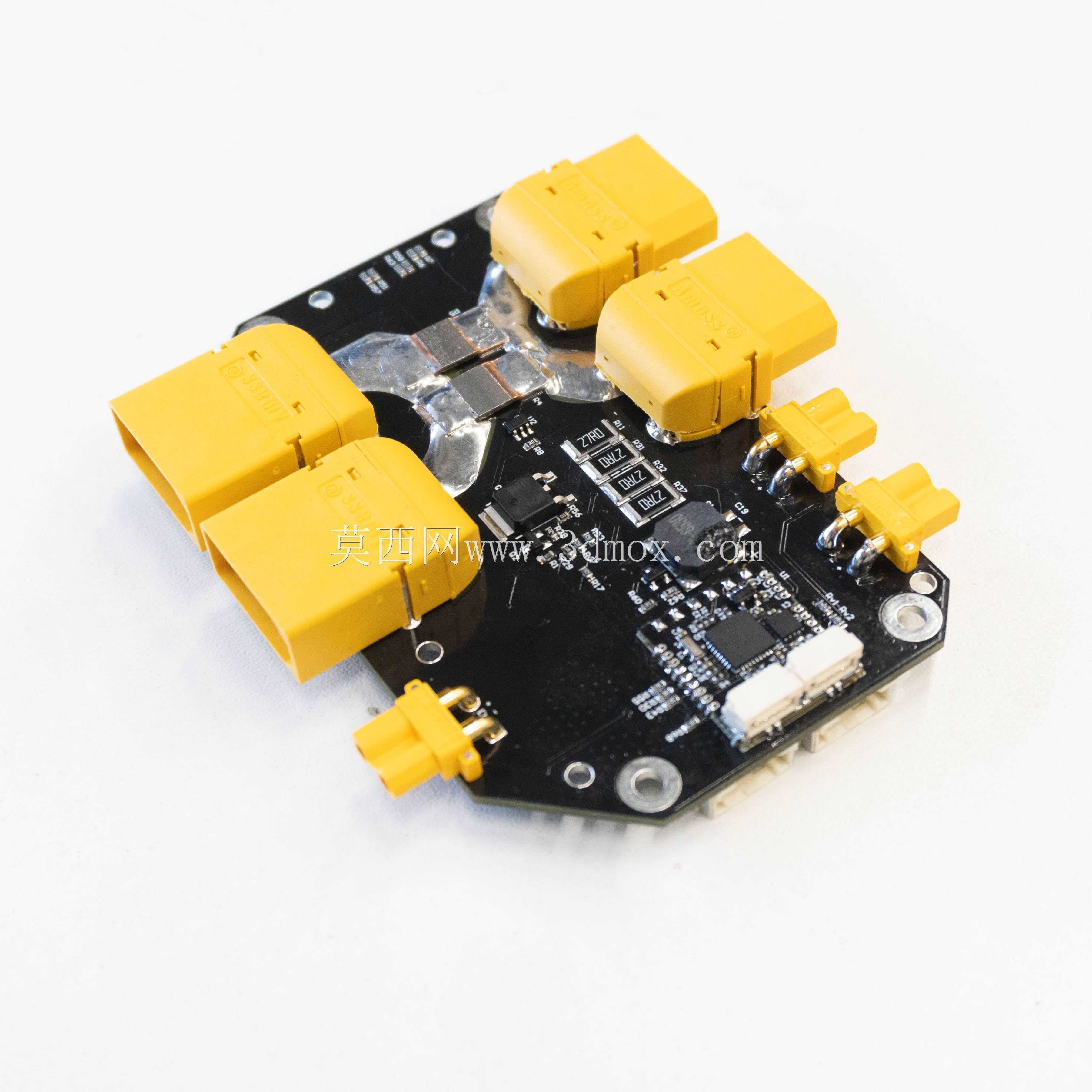

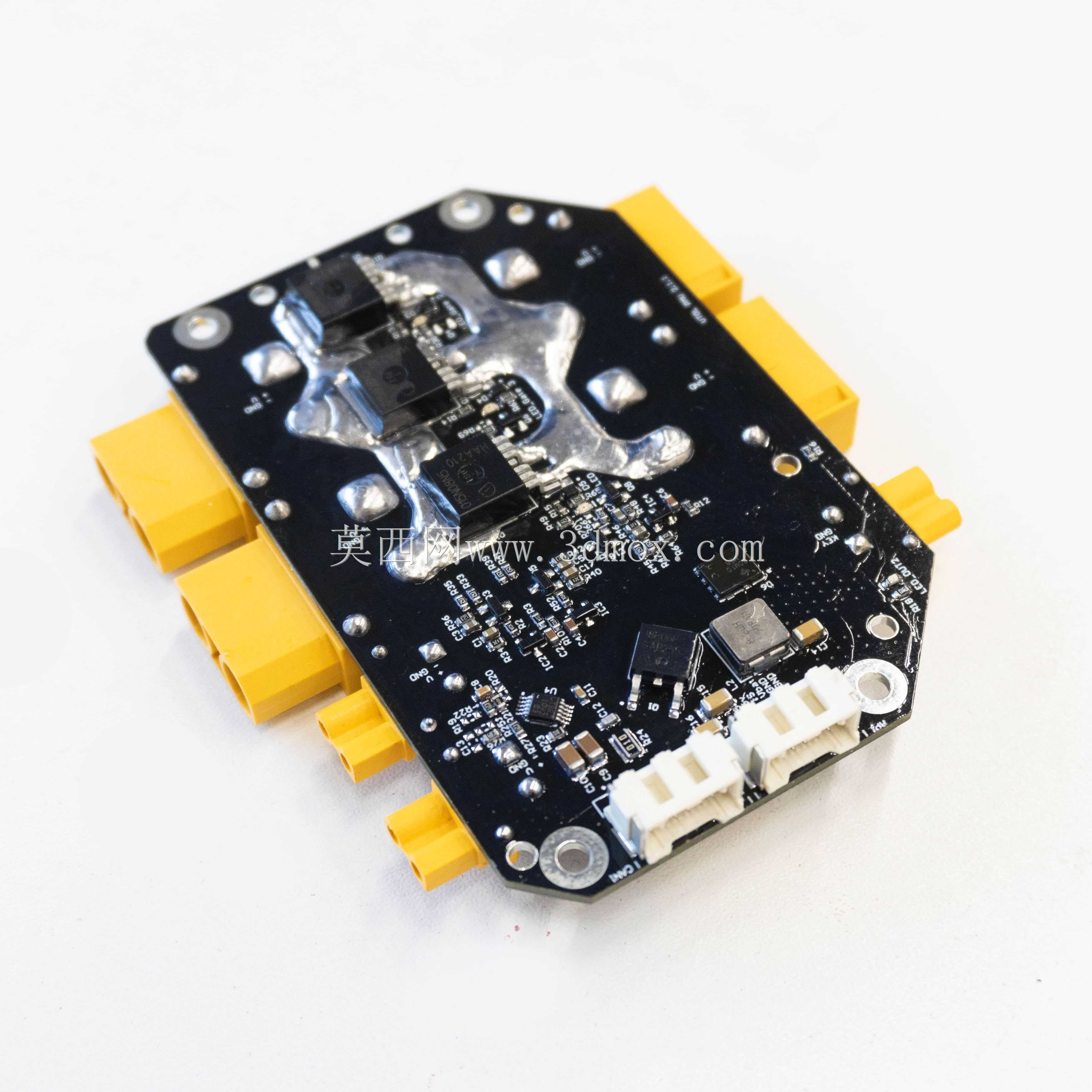

　　这款电源管理单元主要面向小型多旋翼、固定翼无人机的机载供电场景设计，核心作用是完成机载动力电池的输入分流、电压转换与回路保护，为飞控、电调、图传、GNSS模块等不同功耗等级的机载外设提供稳定供电通路。从结构布局来看，板载集成了4路大电流XT90规格输出接口，对应动力回路的大电流传输需求，接口旁预留了足够的焊盘与铜箔散热区域，大电流持续导通时可通过PCB铜箔完成被动散热，避免局部温升过高影响周边元器件稳定性；另外设置了3路小电流XT30规格输出接口，专门适配小功率外设的供电需求，接口排布避开了板载核心芯片的安装区域，插拔接口时不会对核心元器件造成外力挤压。

　　设计过程中优先考虑了机载安装的空间边界，整体板型采用切角异形设计，可适配无人机中心舱的圆形安装空间，板边预留的4个M3规格安装孔位孔距符合主流飞控堆叠安装标准，可直接与飞控载板、减震平台完成堆叠固定，无需额外设计转接支架。板载核心电路区域做了分块布局，功率回路与信号回路做了物理分隔，避免大电流通断时的电磁干扰影响飞控的信号采集精度，输入回路集成了反接保护、过流检测的电路焊位，实际使用时可根据需求选配对应的保护元器件。

　　从安装适配性来看，板身整体厚度控制在1.6mm标准PCB厚度范围内，最高元器件高度不超过8mm，堆叠安装时不会与上层飞控板、下层减震板产生结构干涉，所有接口的插拔方向均朝向板件外侧，装机完成后无需拆解机身即可完成供电线路的插拔维护。板载的白色接插件为状态信号输出端口，可直接对接飞控的电压检测引脚，实时回传供电回路的电压、电流数据，帮助飞控完成剩余电量估算与动力输出匹配。结构设计时充分考虑了机载振动环境的耐受需求，所有大质量接口元件均做了焊盘加固处理，避免飞行过程中持续振动导致焊盘脱焊，板边的金属化过孔除了完成不同层电路的连通外，也可作为额外的接地固定点位，进一步提升板件安装后的结构稳定性。
