本田Win100摩托车脚启动起动杆结构

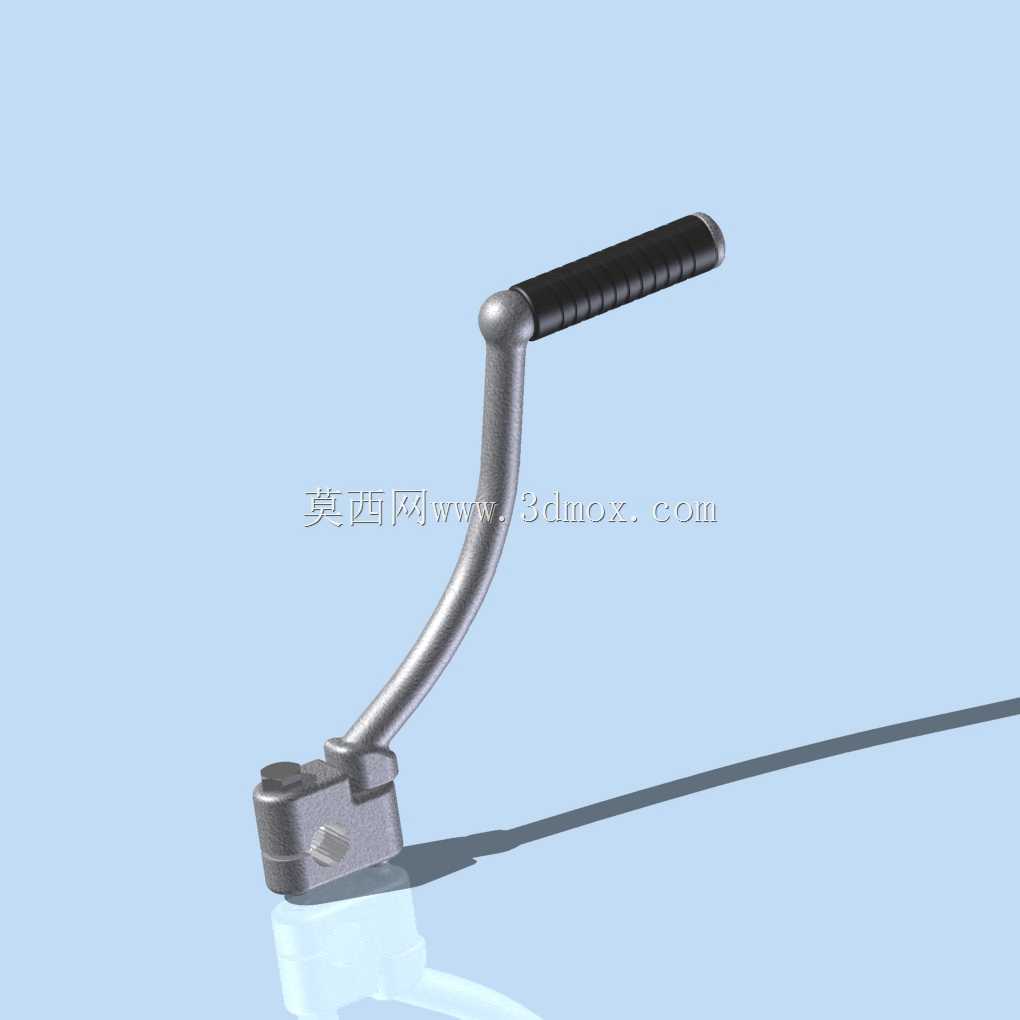

　　脚启动起动杆作为小排量跨骑摩托车的备用启动执行部件，主要应用在无电启动配置或电瓶亏电状态下的发动机启动场景，是早期民用小排量摩托车的标准配置部件，即便在带电启动的车型上，也会保留该结构作为应急启动冗余设计，避免电路系统故障时车辆无法启动。该部件的核心功能是将驾驶员脚部施加的踩踏力矩，通过花键连接传递给发动机启动轴，带动曲轴转动达到点火转速，完成发动机的启动过程，整个传力路径需要承受瞬时大扭矩冲击，对结构强度和传力效率有明确的工程要求。从结构设计来看，该起动杆采用弯臂式整体构型，踩踏端设置带防滑纹理的橡胶握套，增大脚部接触时的摩擦力，避免踩踏过程中出现滑脱；弯臂段采用渐变截面的金属杆身，靠近安装座的位置截面更大，向踩踏端逐步收窄，

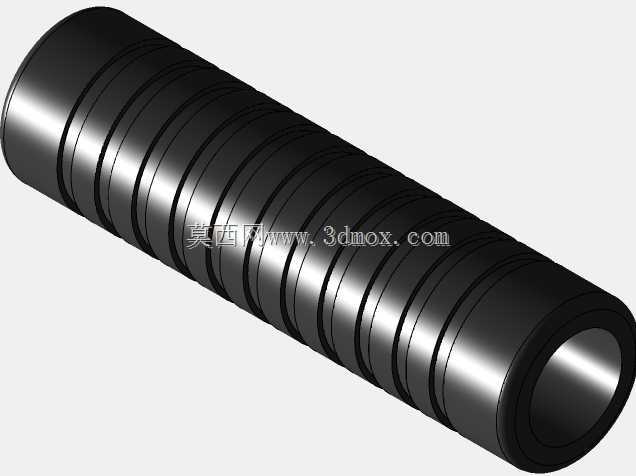

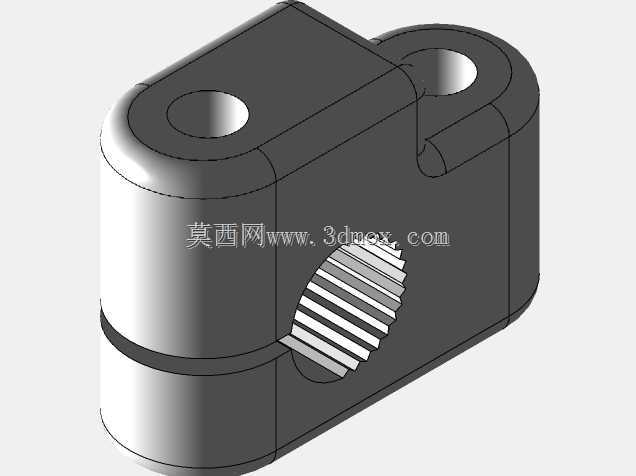

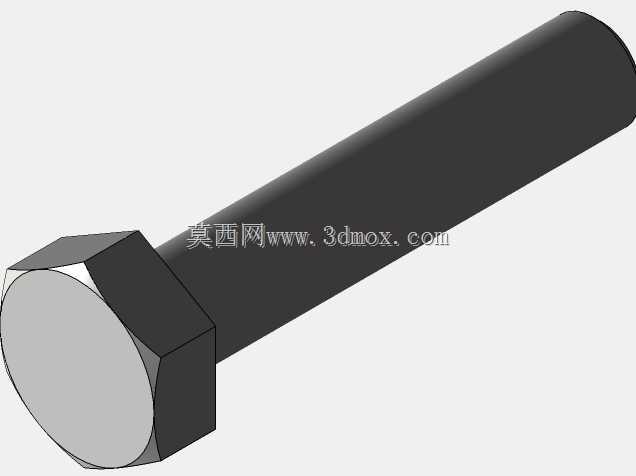

　　在保证整体抗扭强度的前提下尽可能降低部件自重，减少非簧载质量对车辆操控的影响。安装基座部分设置与发动机启动轴匹配的花键孔与锁紧结构，安装时需要对准启动轴的花键齿位，通过锁紧螺栓完成轴向固定，安装边界需要保证杆身转动行程内与发动机侧盖、车架护板、脚踏部件留有足够安全间隙，避免踩踏启动过程中出现运动干涉，同时复位状态下杆身的折叠角度需要贴合车身侧面，不会突出车身轮廓过多，影响骑行时的腿部空间与通过性。设计过程中需要重点校核杆身的抗扭刚度与疲劳强度，启动瞬间的冲击扭矩会直接作用在杆身与安装座的连接位置，该区域做了局部加厚与圆角过渡处理，避免应力集中导致的断裂失效；踩踏端的橡胶套采用过盈配合装配在金属杆端，

　　表面的周向防滑槽可以在雨天或鞋底沾有水渍、泥沙的情况下依然保持足够的接触摩擦力，保证启动操作的可靠性。杆身的弯曲角度经过人机工程校核，踩踏时的施力角度符合人体腿部发力习惯，驾驶员无需刻意调整脚部位置即可顺畅施力，整个转动行程的力矩变化平顺，不会出现卡滞或受力突变的情况，同时复位弹簧的安装位集成在基座内部，启动完成后杆身可以自动回弹到初始位置，不会在骑行过程中出现晃动或自行下垂的问题。
