思域6前摆杆后摇臂集成安装支架结构

　　在乘用车底盘悬架改装作业中，后集成式摇摆杆的安装适配一直是横置前驱车型底盘调校的常见痛点，原厂摆杆固定点的位置、衬套压装边界往往无法匹配改装件的安装公差，若直接采用焊接转接的方式处理，不仅会破坏副车架原有应力分布，长期行驶在颠簸路面还容易出现焊缝开裂、固定点移位的问题，直接影响悬架几何参数的稳定性。这套支架结构正是针对本田思域6车型的底盘安装点位开发，核心作用是为后加装的集成式摆杆提供符合强度要求的刚性固定基础，同时兼容Integra DA7车型后摇摆杆的安装匹配，无需对原车副车架进行打孔、焊接类的破坏性改动。

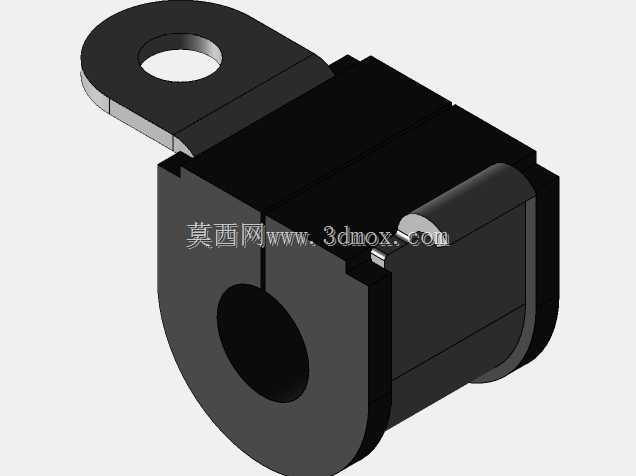

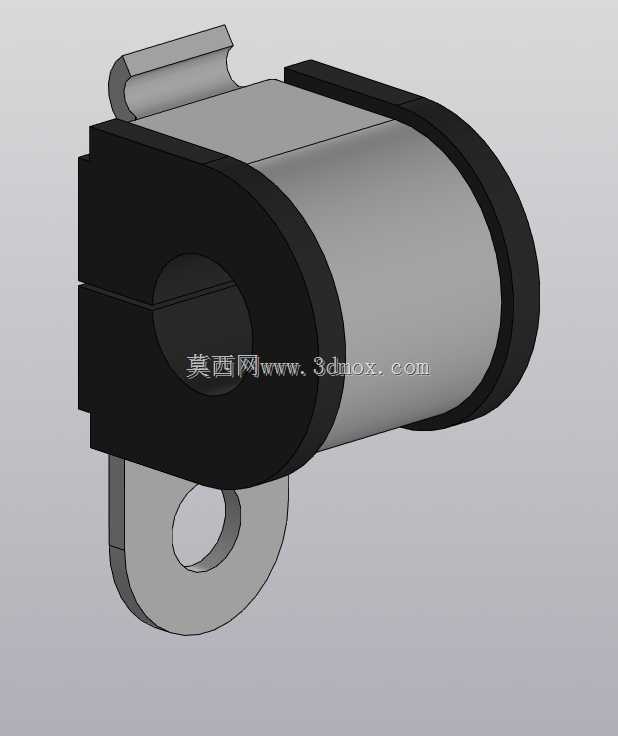

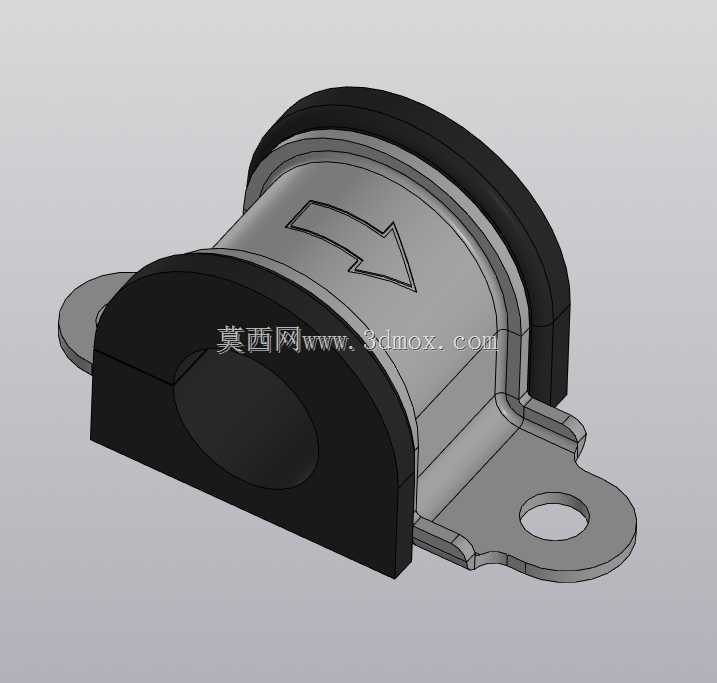

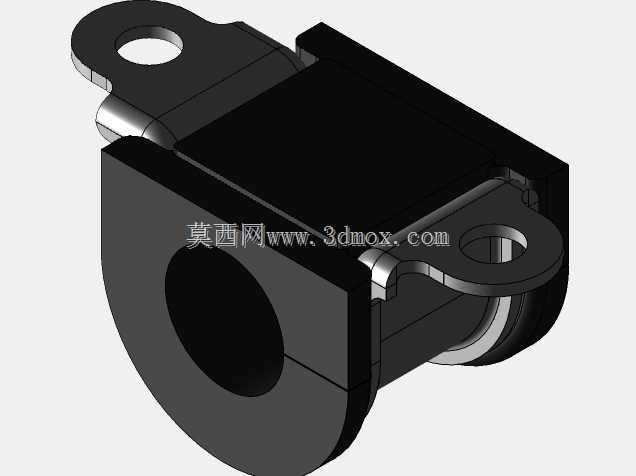

　　从功能特性来看，支架本体采用分体式压合结构，主体承载座为冲压成型的金属构件，两侧延伸出带安装孔的固定耳片，孔位完全对齐原车底盘预留的螺栓固定点位，安装时可直接通过原厂规格螺栓完成固定，安装面的平面度公差控制在0.1mm以内，避免固定后出现应力集中导致的支架变形。中间的衬套容纳腔为对开式结构，可直接卡装配套的橡胶衬套，衬套的径向刚度、轴向阻尼参数匹配摆杆工作时的受力特性，既能过滤路面传递的细碎振动，又能为摆杆提供足够的支撑刚度，避免急加速、过弯时摆杆出现多余的横向窜动。支架表面预留的方向标识箭头，可在安装时快速对位，避免衬套压装方向错误导致的摆杆运动干涉。

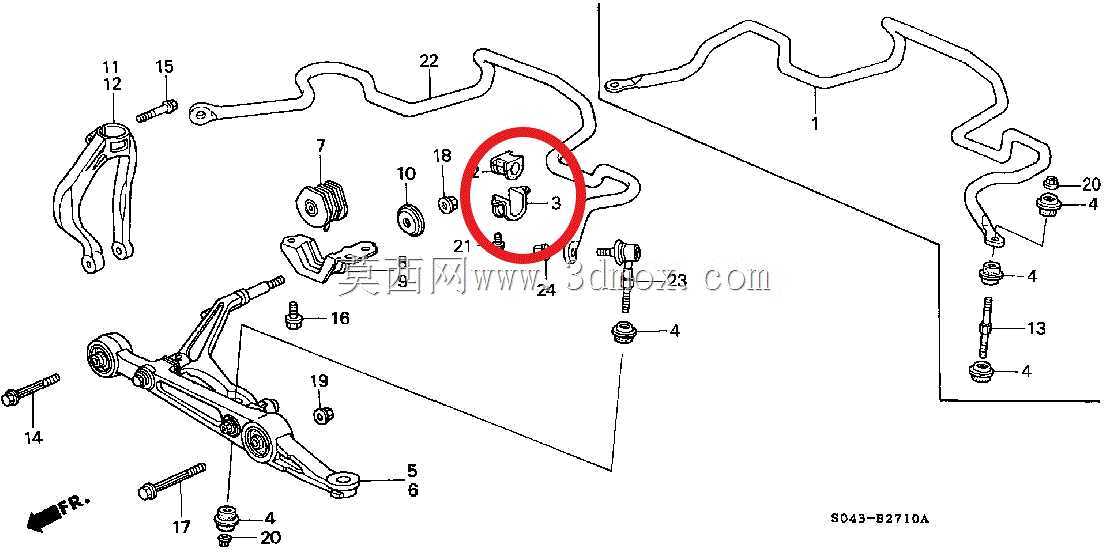

　　设计过程中首先完成了原车安装点位的三维扫描测绘，确认副车架对应位置的安装孔距、安装面高度差、周边部件的运动包络边界，确保支架安装后与周边的排气吊耳、刹车管路、悬架下摆臂之间预留至少15mm的安全间隙，在悬架全行程压缩、拉伸过程中不会出现部件碰擦。衬套腔的内径尺寸匹配对应零件号的前后衬套规格，前衬套适配51306-S04-003型号，后衬套适配52315-SB0-0000型号，前支架对应零件号51308-SR3-000，后衬套安装位适配52308-SE0-000型号衬套，压装后衬套的轴向窜动量控制在0.05mm以内，避免长期使用后衬套脱出。

　　外形尺寸方面，支架整体横向宽度为126mm，纵向安装耳片的中心距为89mm，整体高度为52mm，安装后最低点距离副车架安装面的高度为38mm，不会降低车辆的底盘通过性，固定耳片的厚度为4mm，采用高强度钢板冲压成型后做表面电泳处理，可抵御日常行驶中的泥水侵蚀，避免长期使用后出现锈蚀失效。衬套压装位的两侧设置有限位凸台，可限制橡胶衬套在大载荷冲击下的过度形变，保证摆杆的运动轨迹始终处于设计范围内，在车辆过弯时能有效传递横向载荷，提升悬架的侧向支撑性能。

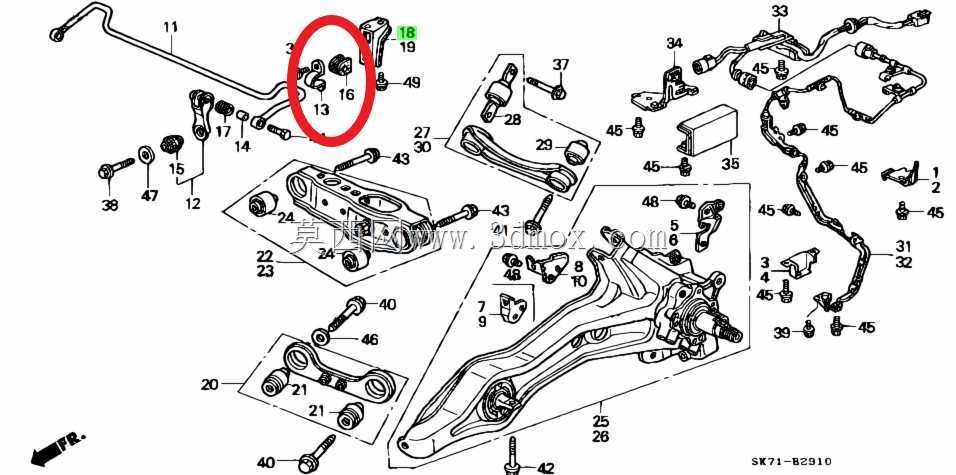

　　实际装车验证阶段，这套支架可适配两种摆杆的安装需求，前侧安装位对应思域6的前摇摆杆固定，后侧结构可直接兼容Integra DA7的后摇摆杆安装，无需额外制作转接垫片，安装扭矩参照原厂底盘螺栓的扭矩规范，固定后可承受摆杆工作时最大12kN的横向载荷，满足日常街道行驶、轻度赛道驾驶的强度要求，不会出现支架变形、固定点松动的问题。
