MikroTik多端口有线路由器板结构设计

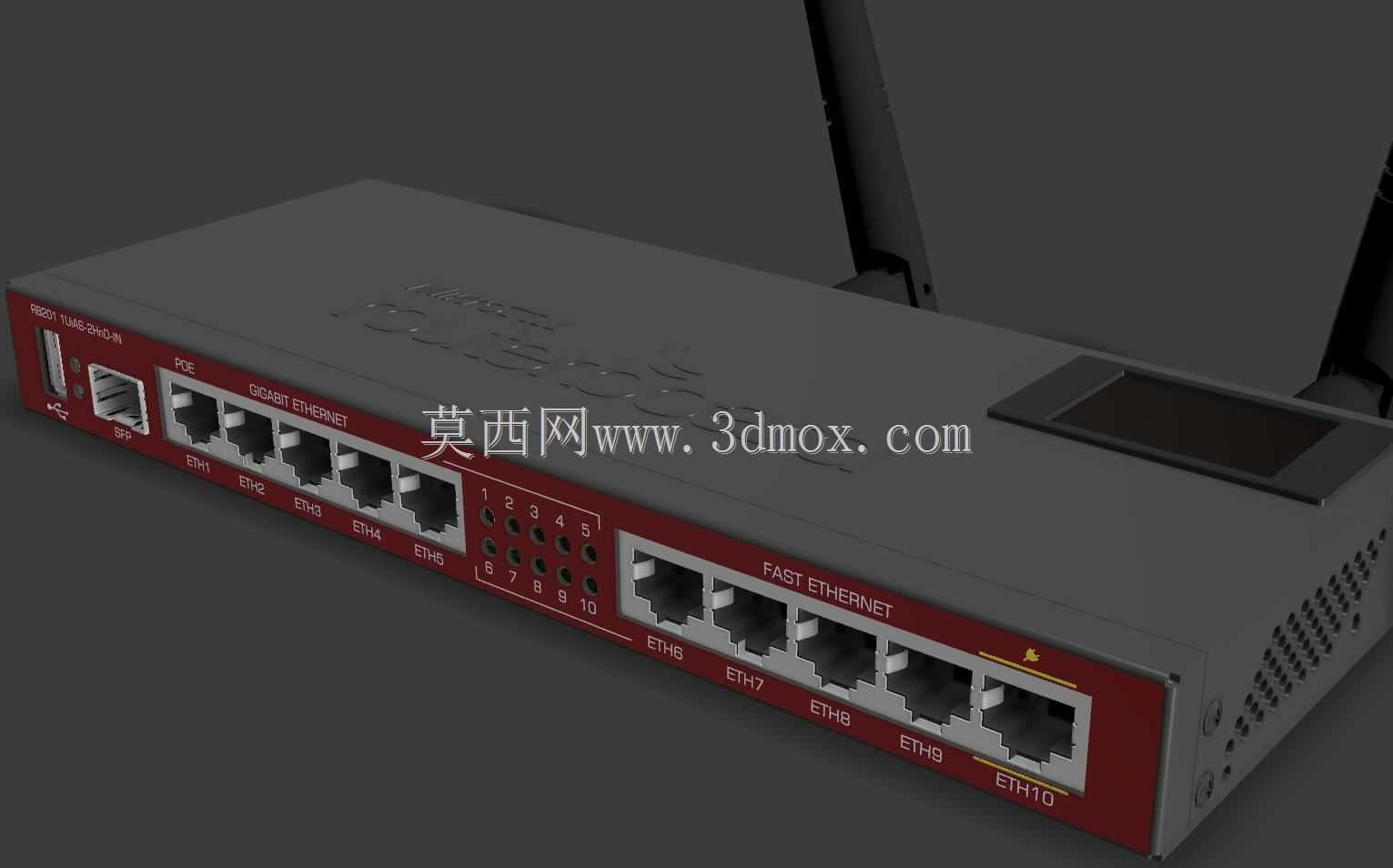

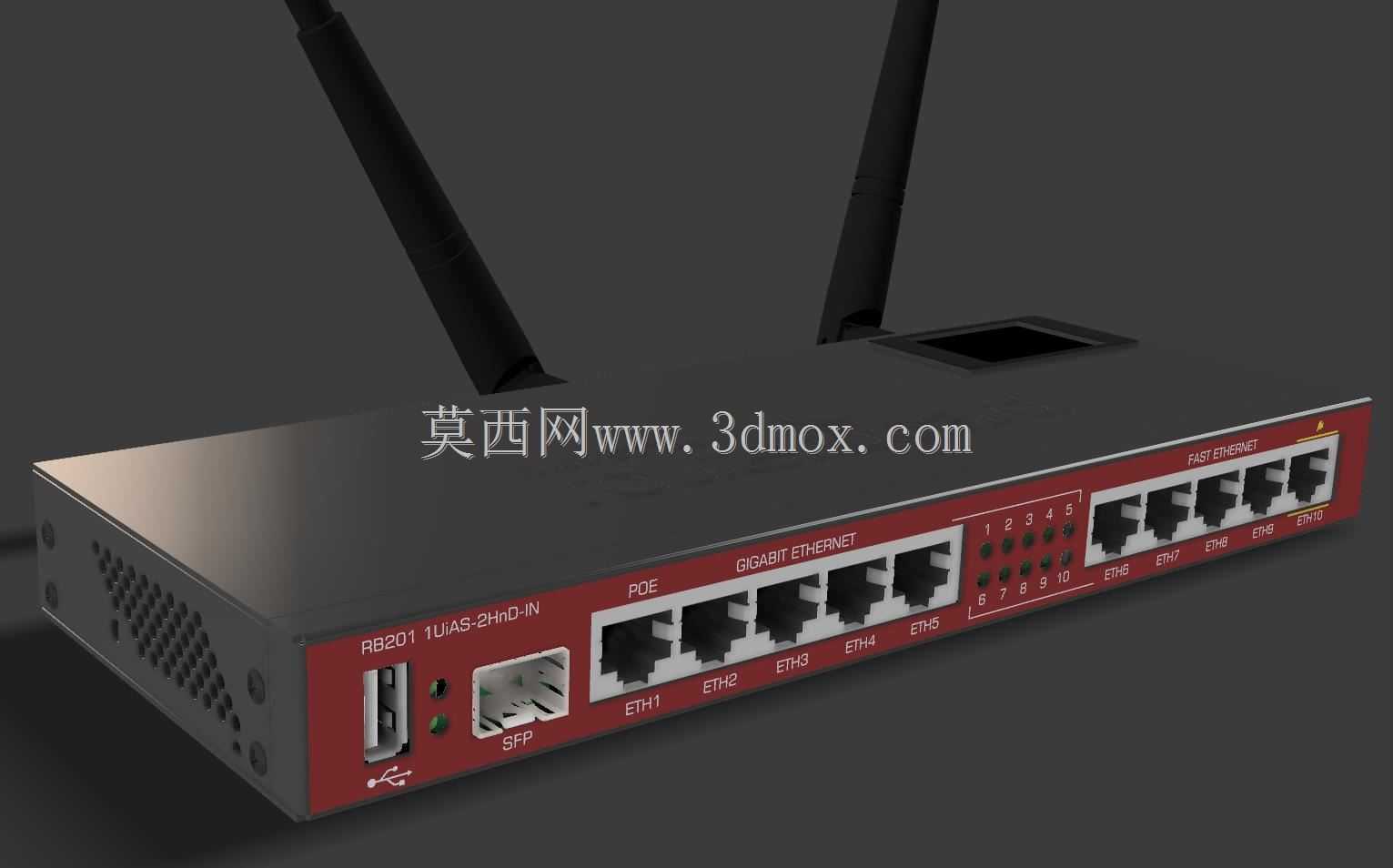

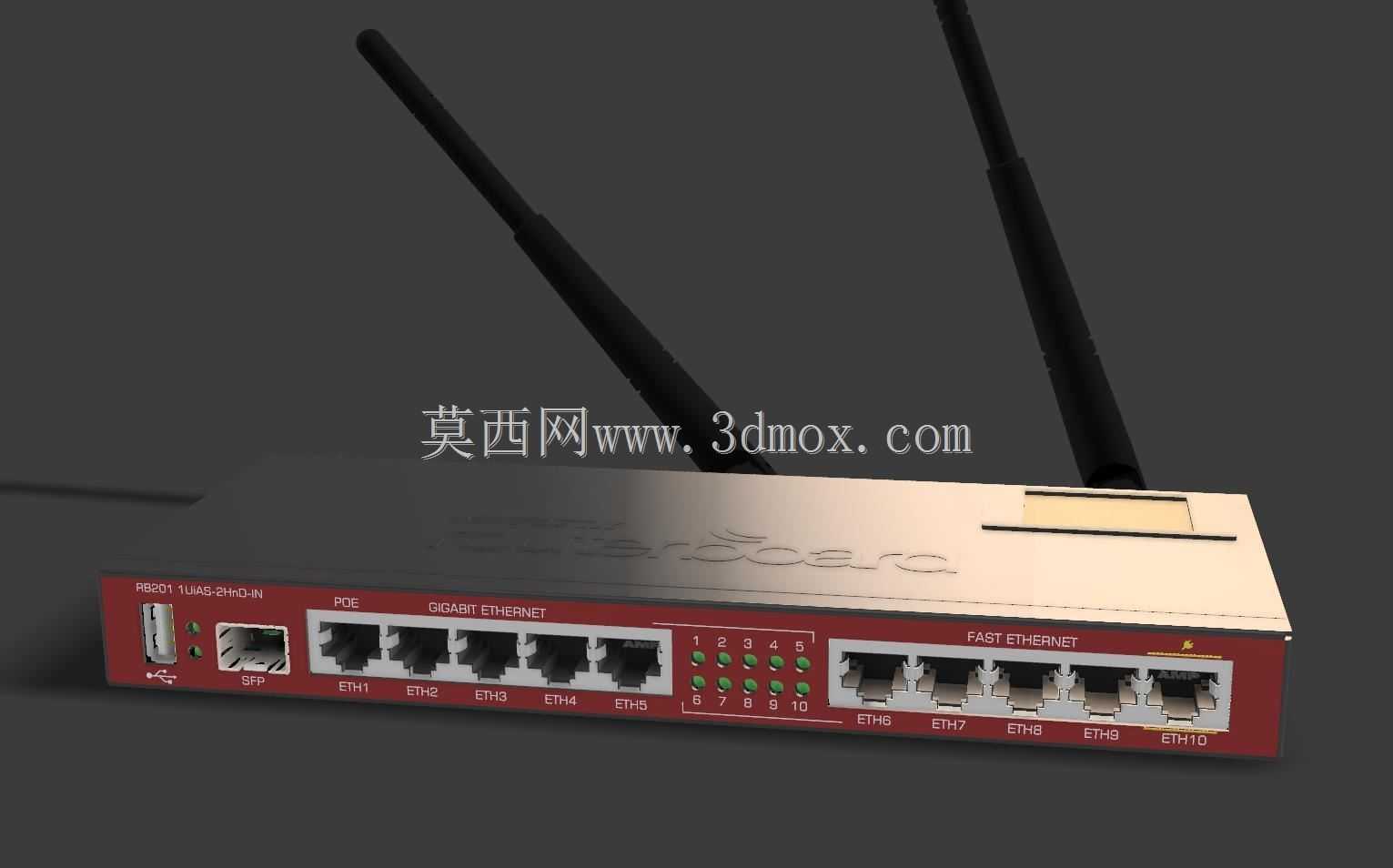

　　在中小规模办公组网、工业现场设备联网、小型机房网络接入场景中，多端口有线路由设备是核心的网络转发节点，本次呈现的路由板结构设计，完全围绕实际部署中的安装、接线、散热、维护需求展开，没有冗余的造型设计，所有结构特征都服务于功能落地。从结构布局来看，设备主体采用金属壳体搭配前面板端口集中排布的方案，前面板区域依次预留SFP光口、USB调试接口、五个千兆RJ45以太网口，同时在端口旁侧预留状态指示灯的开孔位置，每个端口的开孔公差控制在0.2mm以内，既保证水晶头、光模块插拔时的顺畅度，又不会出现端口晃动、间隙过大进灰的问题。壳体侧面设计有阵列式通风散热孔，开孔方向顺着设备内部PCB板的散热风道走向，避免灰尘直接垂直落在板卡元件上，

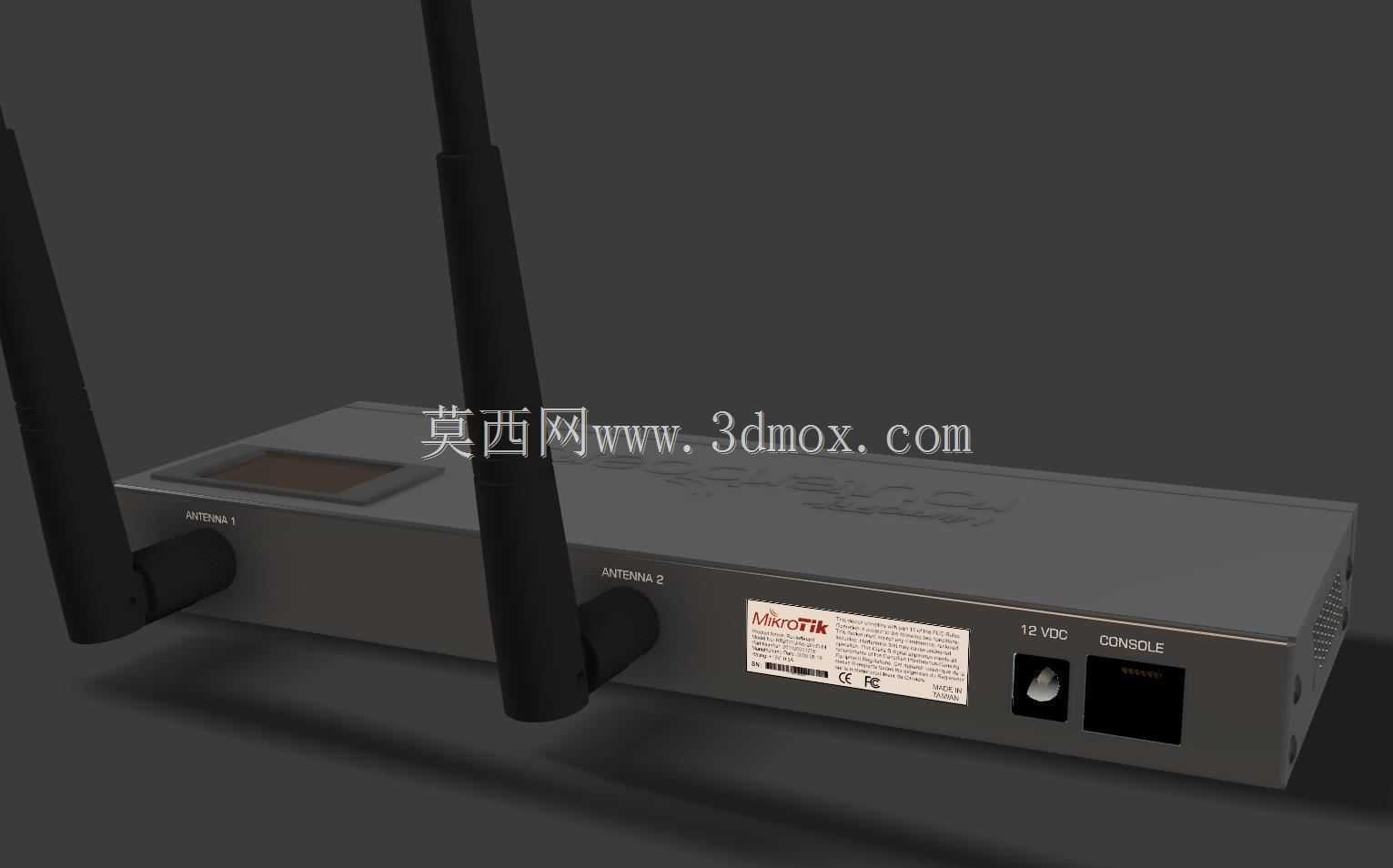

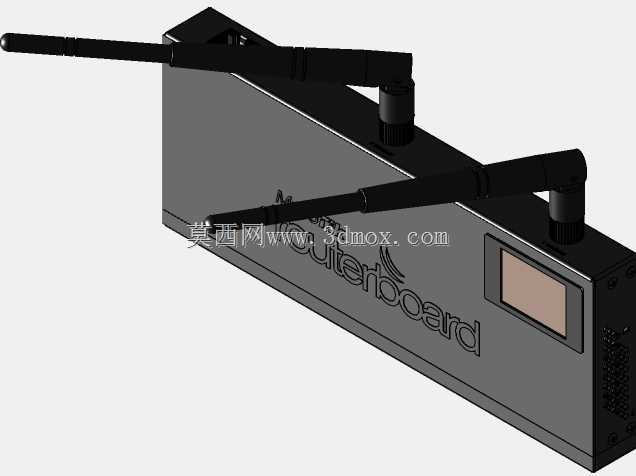

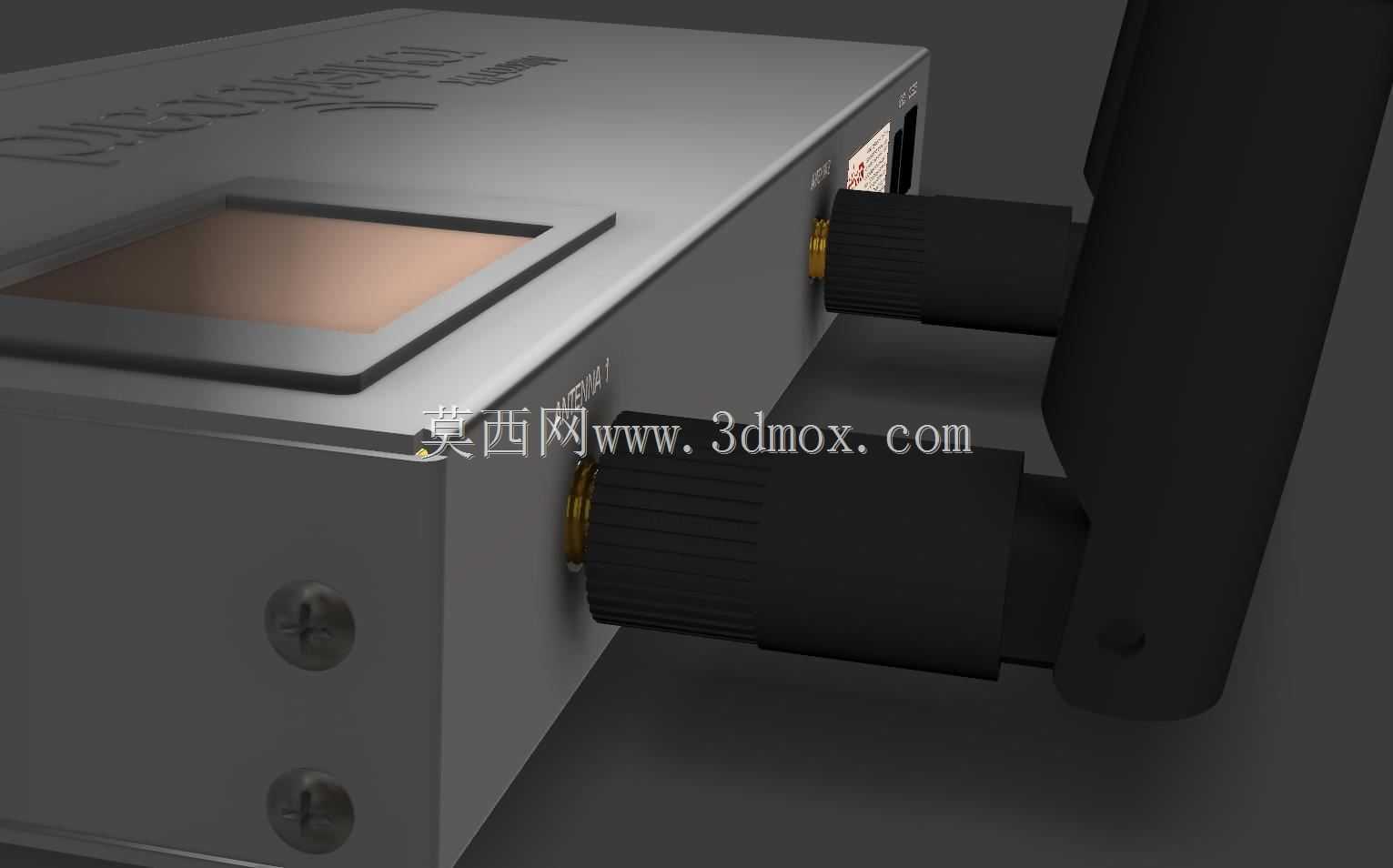

　　同时保证设备长时间满负荷转发数据时，内部热量能快速通过对流散出，不会因为积热导致端口丢包、处理性能下降。设备背部预留天线安装基座，可根据部署场景选配外置全向天线，拓展无线覆盖能力，天线基座的固定结构采用螺纹锁紧设计，安装时可以根据现场遮挡情况调整天线角度，不会出现天线松动下垂的问题。从安装边界来看，设备整体宽度适配标准1U机柜的安装间距，也支持桌面平放部署，底部预留防滑胶垫的安装位，平放时不会因为网线插拔的推力导致设备移位；如果采用机柜安装，两侧的固定耳开孔位置完全匹配标准机柜的立柱孔距，不需要额外加工转接件，现场部署时可以直接上螺丝固定。内部PCB板的固定柱位置经过反复调校，每个固定柱都对应板卡上的应力分散点，

　　拧紧螺丝时不会导致板卡变形，避免板卡走线断裂、元件虚焊的问题。前面板的端口标识采用蚀刻工艺预留位置，不会因为长时间使用出现标识磨损，运维人员排查线路时可以快速对应端口编号，减少错拔线路的风险。USB接口的位置设计在SFP口旁侧，既方便现场插U盘升级固件、导出配置，又不会和网线插拔产生空间干涉，即使所有网口都插满水晶头，U盘插拔也有足够的操作空间。设备的电源接口位置做了防拉扯结构设计，电源线插入后有卡扣限位，即使现场布线时不小心拉扯到电源线，也不会出现电源脱落导致设备断网的情况。从设计思路上，整个结构没有追求花哨的外观造型，所有的倒角、开孔、固定结构都围绕工程现场的实际使用需求：比如壳体边缘做了R2圆角处理，

　　安装维护时不会划伤运维人员的手；端口之间的间距保留了10mm的操作空间，戴防静电手套操作时也能顺利插拔水晶头；散热孔的直径控制在3mm，既保证通风量，又能防止较大的金属碎屑掉入壳体内造成板卡短路。对于结构设计从业者来说，这类网络设备的建模核心不是做复杂的曲面造型，而是要精准匹配每个接口的尺寸规范、安装场景的空间限制、长期使用的可靠性要求，每一处结构细节都要对应实际使用中的痛点，比如很多同类设备会出现网口间距过小，插满网线后水晶头挤压变形的问题，这个设计里特意拉大了相邻网口的间距，即使使用带屏蔽壳的加厚水晶头，也不会出现互相挤压的情况。另外，设备内部预留了足够的走线空间，电源走线和信号走线的路径做了物理分隔，减少电源干扰对网络信号稳定性的影响，固定柱的高度统一为8mm，保证PCB板和壳体底部之间有足够的空隙，方便空气流通带走板卡底部元件的热量，也避免板卡底部焊点直接接触金属壳体造成短路。
