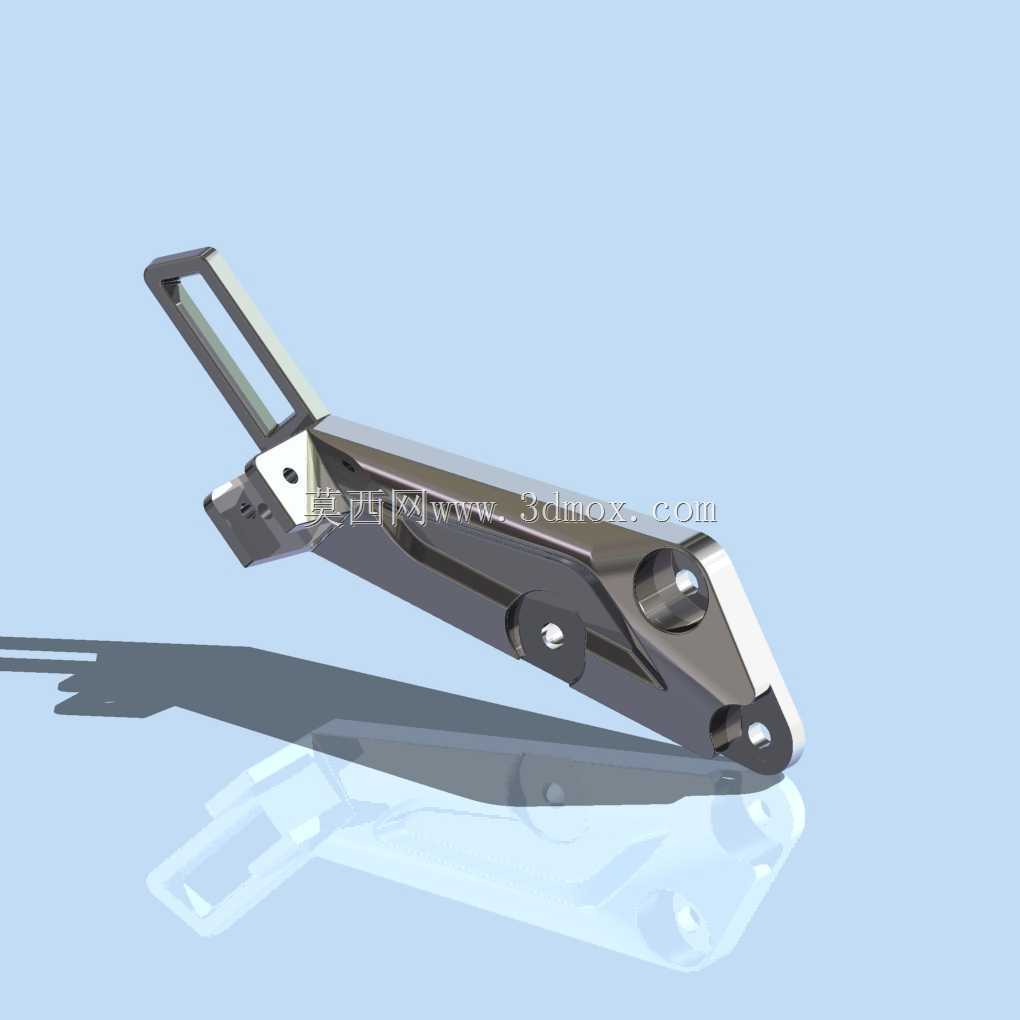

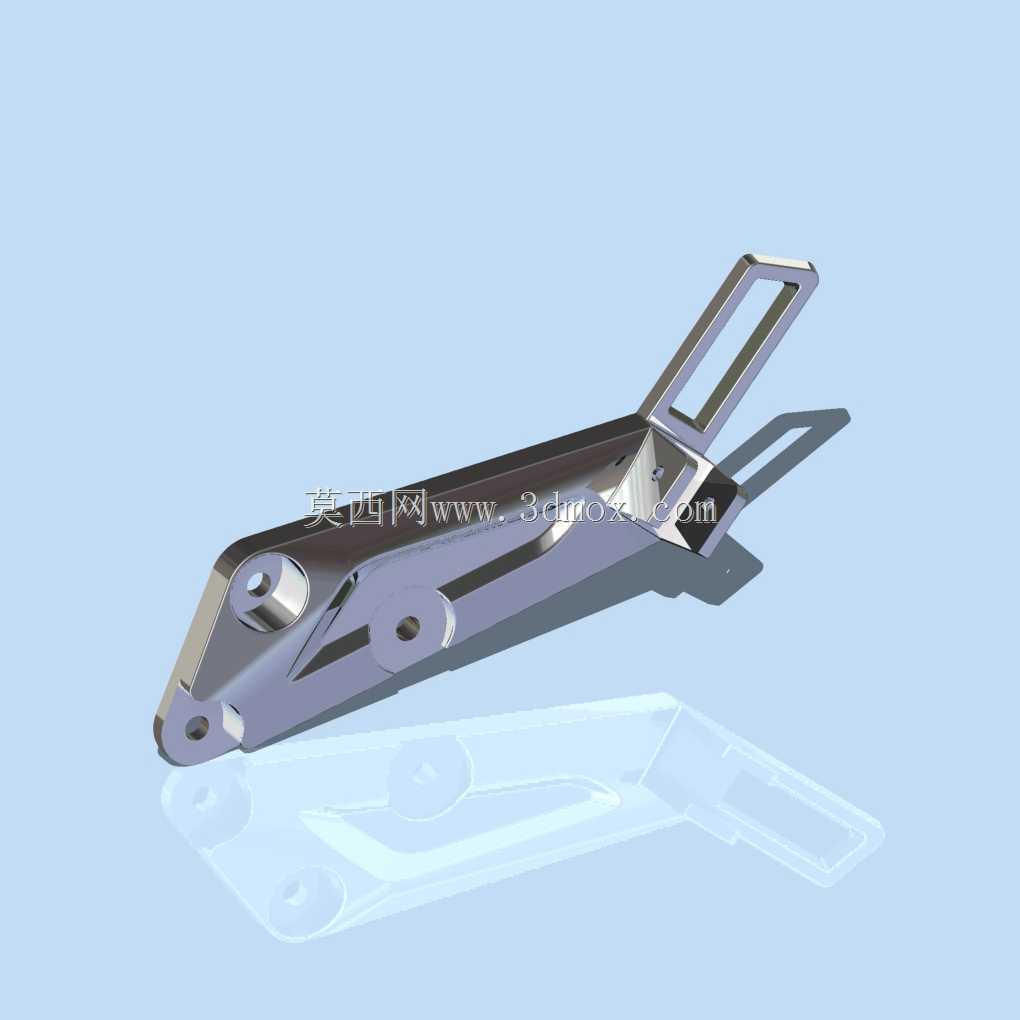

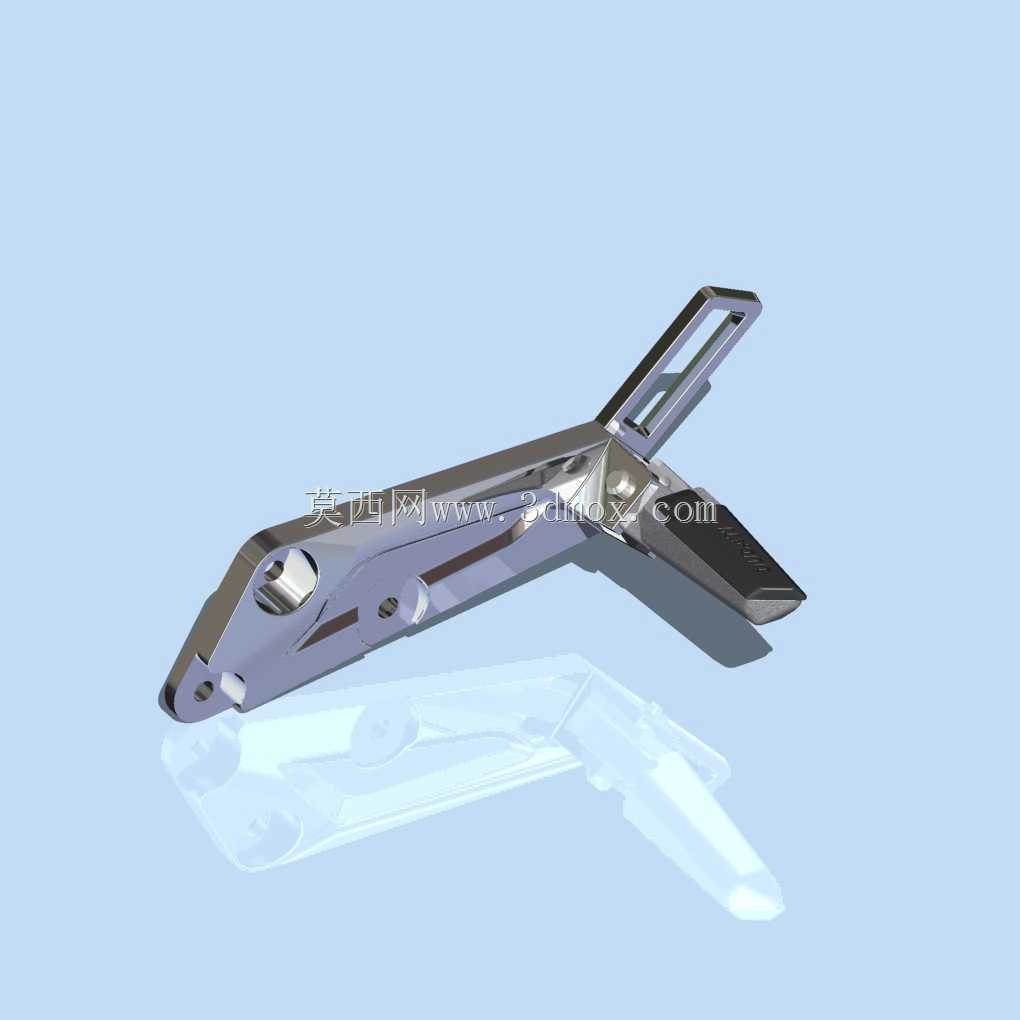

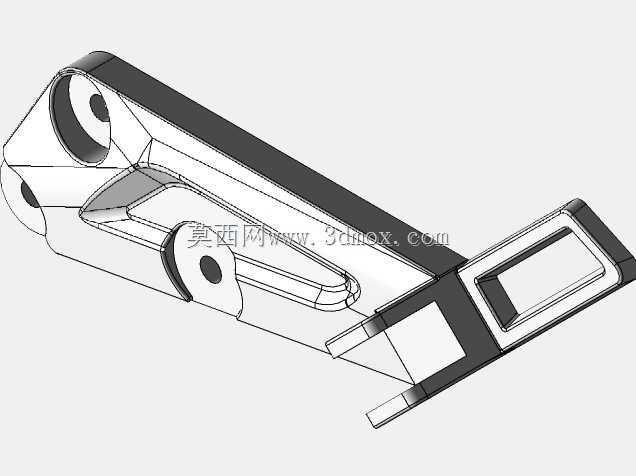

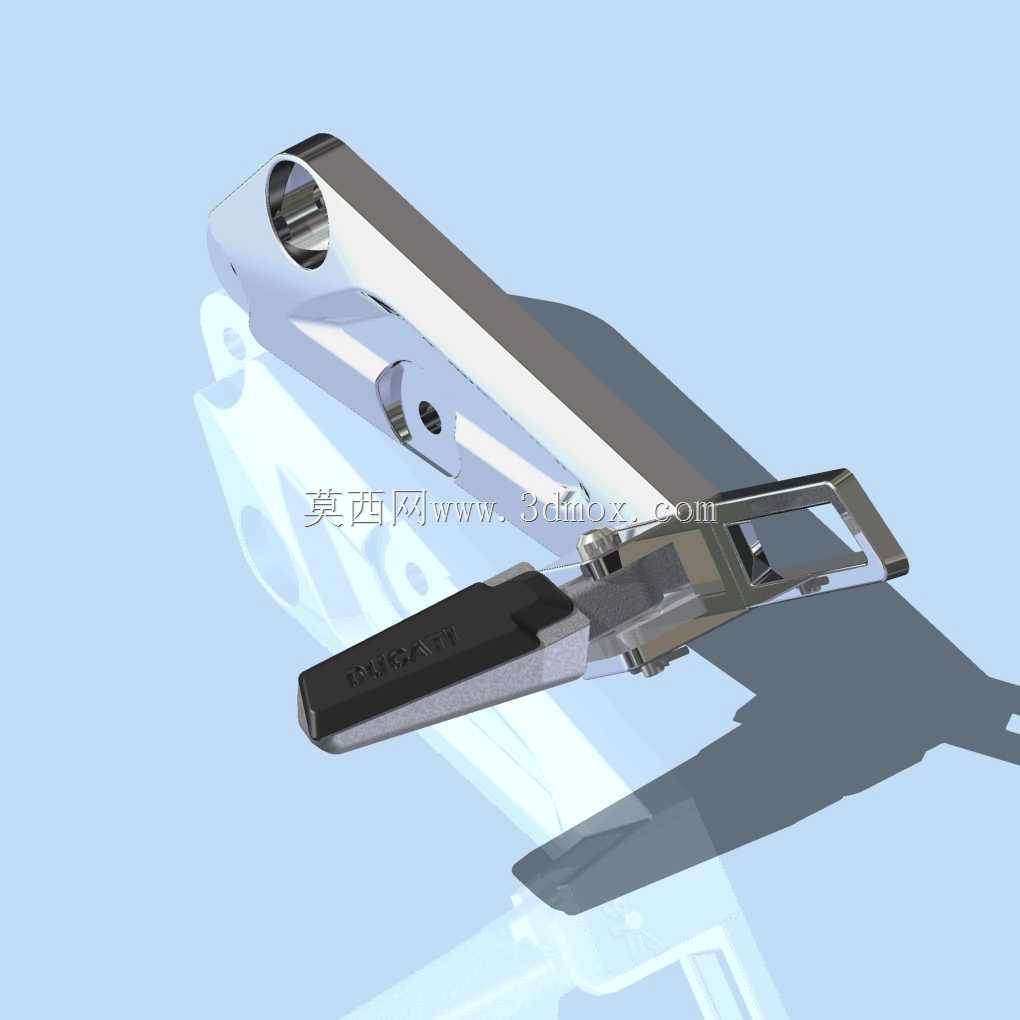

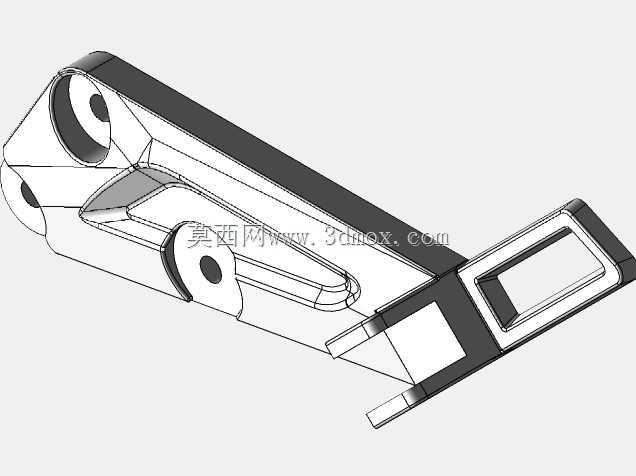

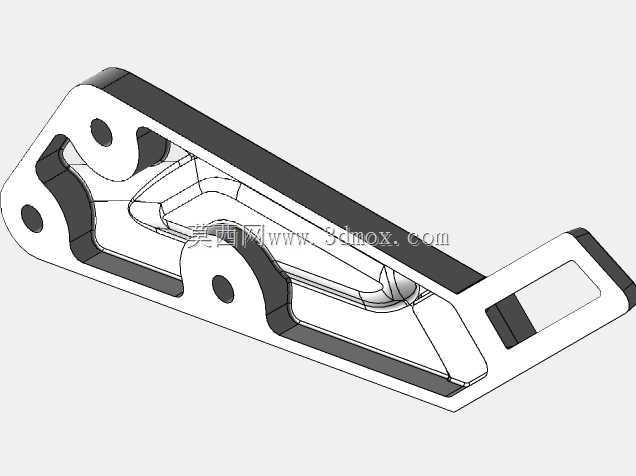

本田Supra100摩托车脚踏轮毂结构设计

　　这款脚踏轮毂作为两轮摩托骑行系统的核心接触承载部件，日常应用场景覆盖城市通勤代步、近郊非铺装路面骑行、日常载物出行等多种摩托使用工况，直接承接骑行者脚部放置的全部载荷，同时兼顾脚踏翻转收纳、骑行姿态支撑的核心功能，是摩托驾乘操控系统中直接影响骑行舒适度与操控安全性的关键结构件。从实际使用需求出发，该部件的设计首先要满足动态载荷下的结构强度要求，在骑行过程中，脚踏部位不仅要承受骑行者静止放置的体重载荷，还要应对过坎、急刹、重心快速转移时产生的瞬时冲击载荷，同时在车辆倾倒、侧面剐蹭的极端工况下，还要通过自身的结构形变吸收部分冲击能量，避免冲击力直接传递至车架主体造成主结构损伤。设计过程中首先明确了安装边界的约束条件，

　　该部件通过端部的铰接孔位与摩托车架侧方的安装支座配合，铰接轴的孔径、孔位同轴度公差严格匹配车架预装支座的尺寸，安装后脚踏可绕铰接轴实现90度范围内的翻转，骑行时向下翻折至水平锁止位置，为脚部提供稳定的支撑平面，停车收纳时可向上翻折贴合车身侧面，减少车辆侧向突出尺寸，避免停车、挪车时剐蹭周边障碍物。部件的主体承载臂采用变截面的流线型结构设计，从铰接端到脚踏支撑端的截面厚度逐步过渡，在铰接受力集中区域适当增加壁厚提升抗扭强度，在中部区域通过局部铣削减重槽的设计降低整体构件重量，同时不削弱纵向的承载能力，表面的防滑棱结构直接与主体结构一体化成型，无需额外加装防滑橡胶套即可为鞋底提供足够的摩擦阻力，避免雨天骑行、

　　鞋底沾水时脚部打滑引发操控风险。从外形尺寸的匹配性来看，该部件的整体展开长度适配本田Supra100车型的车架离地间隙，翻折后突出车身的侧向尺寸控制在安全范围内，不会超出车把的整体侧向宽度，保证车辆在狭窄空间通行时不会因脚踏突出造成剐蹭。结构上的锁止卡位设计在铰接端内部，翻折至水平位置时通过内置的弹性卡位结构实现自动锁止，需要收纳时只需向上施加轻微抬升力即可克服卡位弹力完成翻折，操作力度适配日常使用的施力习惯，不会出现锁止过紧难以翻折、或是锁止力度不足骑行时意外翻折的问题。部件表面的金属处理工艺适配户外骑行的使用环境，整体结构的圆角过渡处理避免了尖锐棱角对骑行者裤腿、脚踝的剐蹭，所有安装孔位的位置度公差经过反复校核，

　　可直接替换同车型的原厂同位置部件，无需对车架进行额外的打孔、改装作业。在实际骑行场景中，该部件的支撑平面角度经过优化，与骑行时脚部自然放置的角度保持一致，长时间骑行时不会因为支撑面角度不合理造成脚踝部位的疲劳酸痛，同时承载面的宽度尺寸适配常规骑行鞋的鞋底宽度，脚部放置时不会出现边缘硌脚的问题。针对非铺装路面的使用场景，部件的结构强度预留了足够的安全余量，在承受单侧瞬时大载荷冲击时不会出现弯折、断裂的失效情况，铰接部位的配合间隙控制在合理范围内，长期使用后不会出现松旷、晃动的问题，保证脚踏支撑的稳定性。
