手轮驱动式电动阀门执行机构结构设计

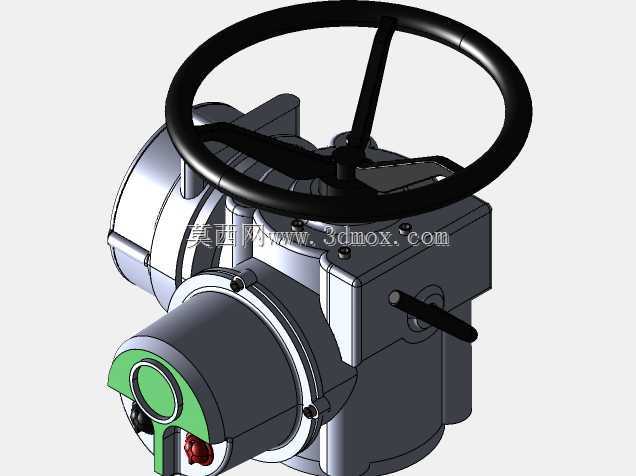

　　这款带手轮操作结构的电动阀门执行机构，主要应用在电力、化工、市政给排水等行业的管路系统中，作为各类回转类阀门的核心驱动部件，承担阀门开度调节、通断控制的核心功能，不管是远程电控操作还是现场应急手动操作场景都能适配，尤其适合电力系统中需要可靠阀控保障的管路节点，避免电控失效时阀门无法操作引发的系统风险。从结构设计来看，整体采用一体化铸铝壳体布局，上部设置大直径手轮操作结构，手轮轮缘做了圆弧过渡处理，操作时握持受力均匀，手动操作的传动链与电动输出链设置了自动离合结构，电动运行时手轮不会随输出轴转动，避免现场人员误碰受伤，手动操作时只需扳动侧部的切换手柄即可完成离合啮合，切换过程不需要额外工具，现场运维操作门槛低。

　　侧部伸出的切换手柄做了防滑滚花处理，手柄的操作行程经过限位设计，扳动到指定位置后会自动卡紧锁止，不会因为设备运行振动出现离合脱开或者误啮合的问题。输出端采用法兰式连接结构，连接端面的止口尺寸、螺栓孔位都匹配常规回转阀门的驱动接口标准，不需要额外制作过渡连接盘就能直接和蝶阀、球阀、旋塞阀等90度回转的阀门配套安装，安装时的对中基准直接做在壳体输出端的端面上，装配时能快速保证输出轴与阀杆的同轴度，减少偏载带来的密封件磨损、传动卡滞问题。壳体的分箱面采用止口加密封槽的设计，密封槽内配置耐油橡胶密封圈，壳体外部的接线口采用螺纹压紧式密封结构，整体防护等级能满足户外露天安装的防护要求，哪怕是电厂户外管路、厂区管廊这类容易积灰、淋水的安装场景，

　　也能避免内部电气元件、传动部件受潮进灰失效。内部传动结构采用多级直齿轮加蜗轮蜗杆的减速布局，电动驱动时的传动效率保持在合理区间，同时蜗轮蜗杆的自锁特性可以保证阀门停在指定开度时不会因为介质压力反向推动阀杆移位，不需要额外加锁止机构就能保持开度稳定。手轮操作的传动比经过匹配设计，在额定输出扭矩下，手动操作的手轮力控制在成年人单臂可轻松操作的范围内，哪怕是阀门两侧存在较大压差的工况下，现场人员也能顺利完成开关操作，不需要加套加力杆，避免操作力过大损坏内部传动零件。输出轴的位置设置了开度指示结构，从壳体外部就能直观看到当前阀门的开关位置，指示盘的刻度做了防滑耐磨处理，长期使用也不会出现刻度磨损看不清的问题。

　　电气腔与传动腔之间做了密封隔离设计，传动腔内的润滑脂不会渗入电气腔造成电路板、接线端子污染，电气腔的接线端子排采用导轨式安装，布线时可以快速接线，端子的压线结构能适配不同线径的控制电缆，避免接线松动带来的控制故障。整体外形的安装边界做了紧凑化处理，手轮的最大回转直径、壳体的侧向突出尺寸都经过优化，在保证操作空间的前提下尽可能缩小整体体积，安装在管廊、阀门井这类空间受限的场景时，不会和周边的管道、支架产生干涉，手轮的安装高度距离安装法兰面的尺寸符合现场操作的人机工程要求，人员站立操作时不需要过度弯腰或者抬手就能轻松转动手轮。壳体外部的所有外露金属件都做了防腐处理，紧固件采用不锈钢材质，在电力厂区存在弱腐蚀环境的场景下长期使用也不会出现锈蚀卡死的问题，后期运维拆卸时不会因为螺栓锈蚀无法拆解。输出轴与壳体之间的密封采用双O型圈加防尘圈的组合结构，既能阻止外部的灰尘、水汽进入传动腔，也能防止内部的润滑脂渗漏，长期运行不需要频繁补充润滑脂，减少运维工作量。
