本田踏板车用整流调节器结构设计

　　这款整流调节器是小排量踏板摩托车供电系统的核心调压部件，主要适配本田多款100cc级别踏板车型，承担着磁电机输出交流电整流、整车用电系统电压稳压的核心作用，直接关系到车辆点火稳定性、车灯照明亮度、蓄电池使用寿命等核心使用性能。从实际装车场景来看，这类部件一般安装在踏板车前面板内侧通风位置，依靠行驶过程中的迎面气流带走调压工作产生的热量，避免高温工况下元件性能衰减。

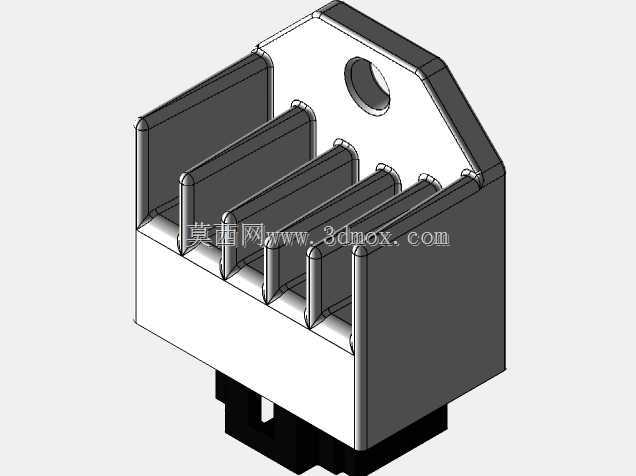

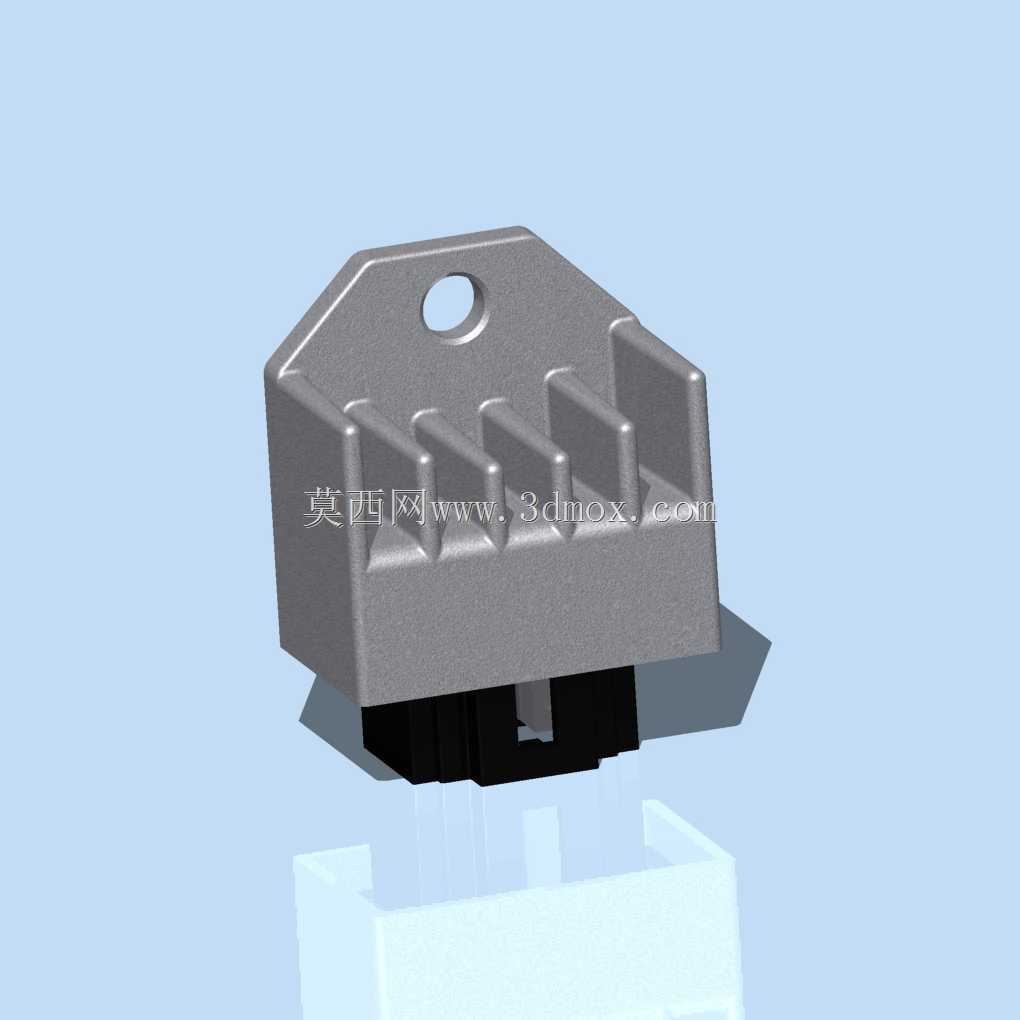

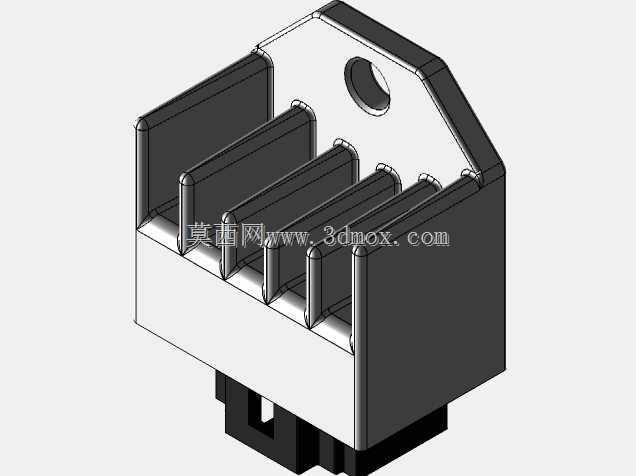

　　从结构设计思路来看，外壳采用压铸铝合金一体成型工艺，主体为带安装挂耳的块状结构，顶部的圆形通孔是标准安装定位孔，安装时通过单颗螺栓即可将部件固定在车架预留的安装支架上，这种单孔带定位面的安装方式，既可以简化装配工序，也能抵消车辆行驶过程中产生的振动，避免部件长期受振出现松动移位。外壳侧面设计了多道平行的散热鳍片，鳍片的厚度、间距都经过热负荷计算匹配，100cc排量车型磁电机最大输出功率下，散热面积可以保证元件结温控制在安全阈值内，即使夏季长时间低速爬坡行驶，也不会出现过热保护断流的问题。外壳底部的黑色插接结构是标准线束接插口，采用多pin直插式设计，接插口带有防呆限位结构，装配时不会出现插反的问题，接插到位后自带的卡扣结构可以锁紧插头，避免车辆颠簸导致线束松脱，引发供电故障。

　　从功能特性来看，这款整流调节器采用全波整流电路设计，能够将磁电机输出的随转速波动的三相交流电，转换为稳定的直流电供给整车用电负载，同时将输出电压钳位在13.5V-14.5V的标准区间，既可以给车载12V铅酸蓄电池提供合适的充电电压，避免过充导致蓄电池电解液过早损耗，也能保证高压包、车灯、电喷系统等用电部件的工作电压稳定，不会因为发动机转速波动出现灯光忽明忽暗、点火能量不足的问题。电路部分全部做了灌封处理，环氧树脂灌封层可以填充外壳内部所有空隙，一方面可以固定内部的整流二极管、调压芯片、电容等元件，提升抗振动性能，另一方面也可以阻挡雨天行驶时的水汽、路面溅起的泥水进入部件内部，避免电路短路失效，提升部件在复杂使用环境下的可靠性。

　　从安装边界尺寸来看，这款部件整体外形紧凑，主体宽度、高度、厚度都适配小排量踏板车的预留安装空间，不会和周边的线束、车架结构、覆盖件产生运动干涉，接插口的出线方向垂直于安装面，线束走向可以顺着车架主梁布置，不需要额外对线束进行大幅度弯折，降低装配时的线束应力。散热鳍片的朝向顺着车辆行驶方向，行驶时气流可以顺着鳍片间的通道流过，最大化带走散热表面的热量，不需要额外加装散热风扇等辅助散热结构，简化了整车供电系统的结构。在实际维修替换场景中，这款部件的安装尺寸、接插件定义完全匹配原厂部件，替换时不需要对原车线路、安装支架做任何改装，直接插拔固定即可完成装配，维修便利性较好。

　　从结构建模的细节来看，模型还原了压铸外壳的拔模角度、散热鳍片的圆角过渡、安装孔的沉台结构、接插口的卡扣限位等所有细节特征，所有配合面的尺寸公差都按照实际装车要求设定，既可以用于摩托车维修配件的选型参考，也可以作为小排量摩托车电气系统布局设计的参考模型，帮助结构工程师在整车设计阶段提前预留好安装空间、布置好线束走向，避免后续样车装配时出现干涉问题。
