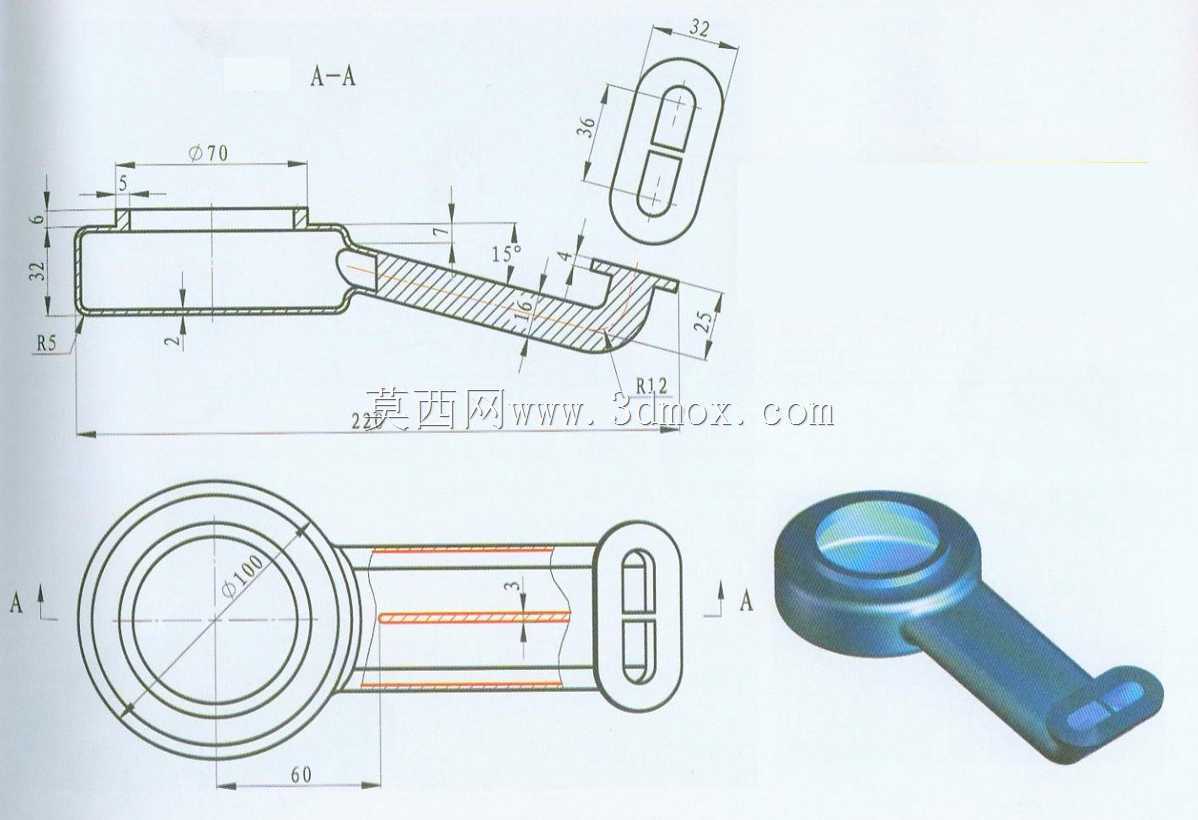

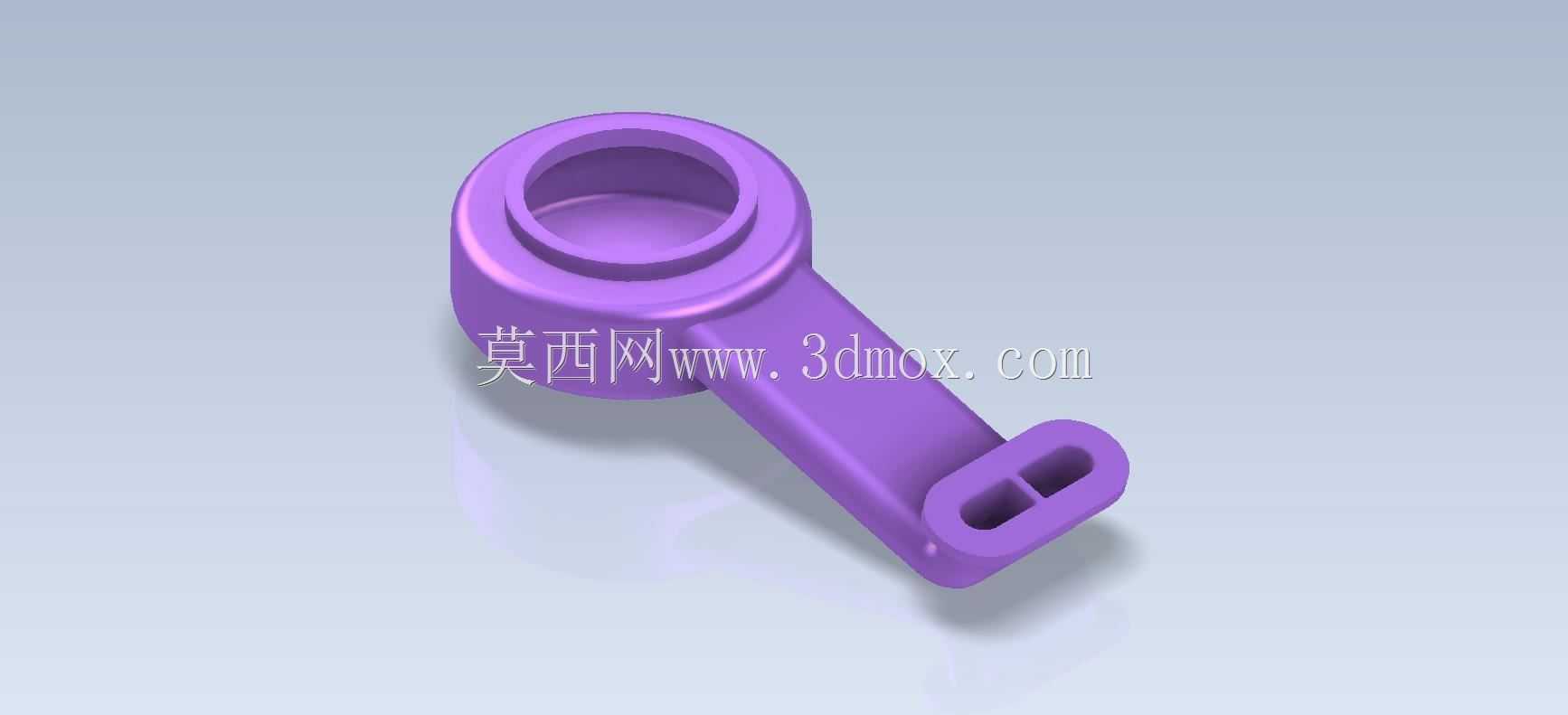

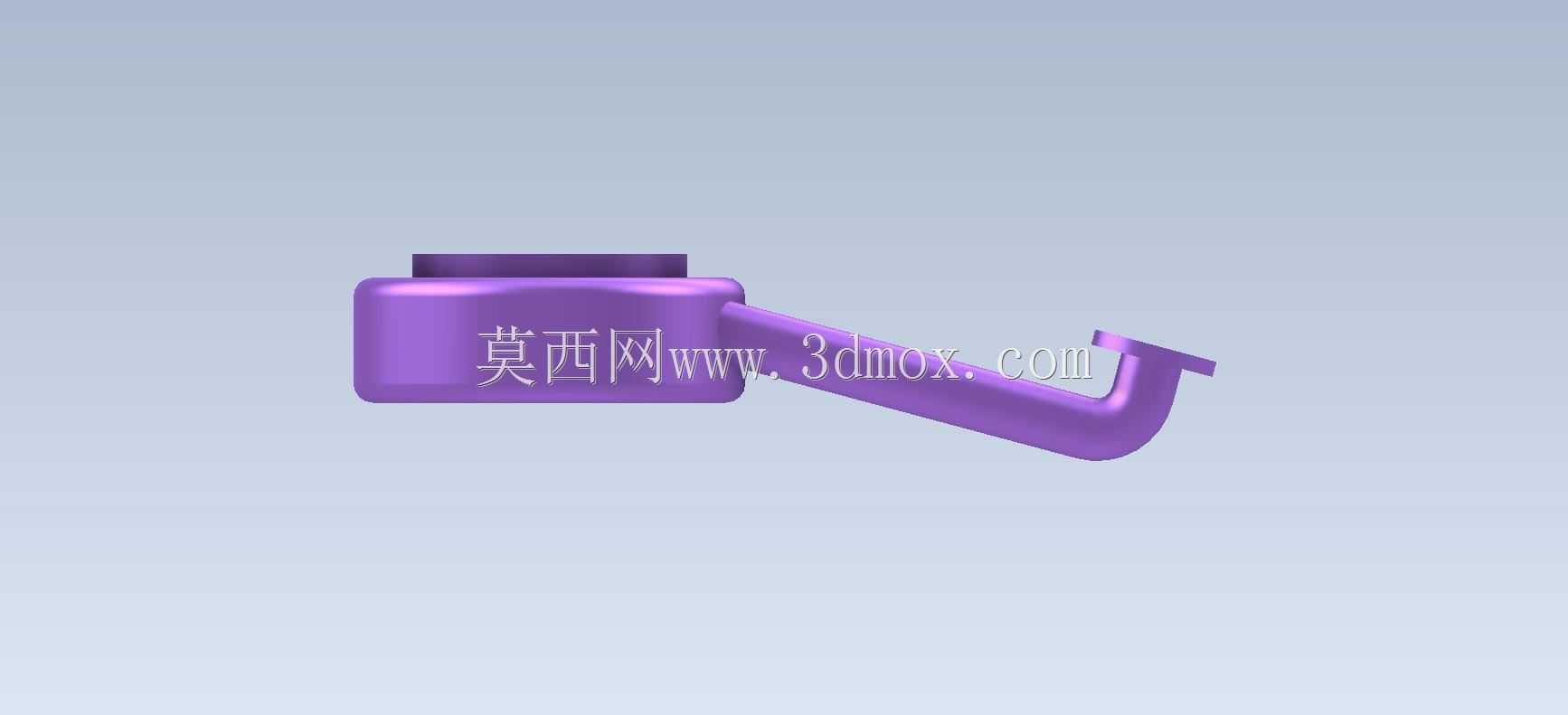

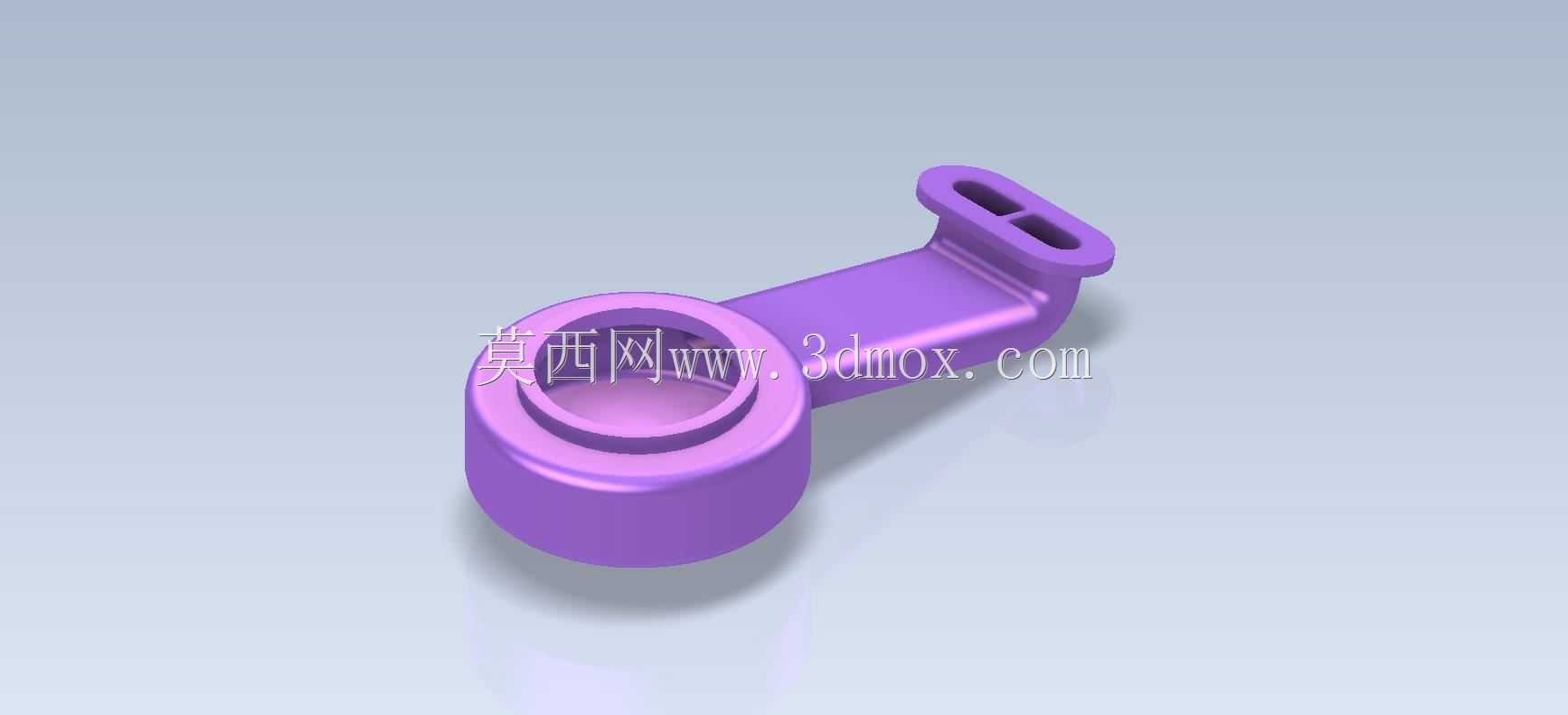

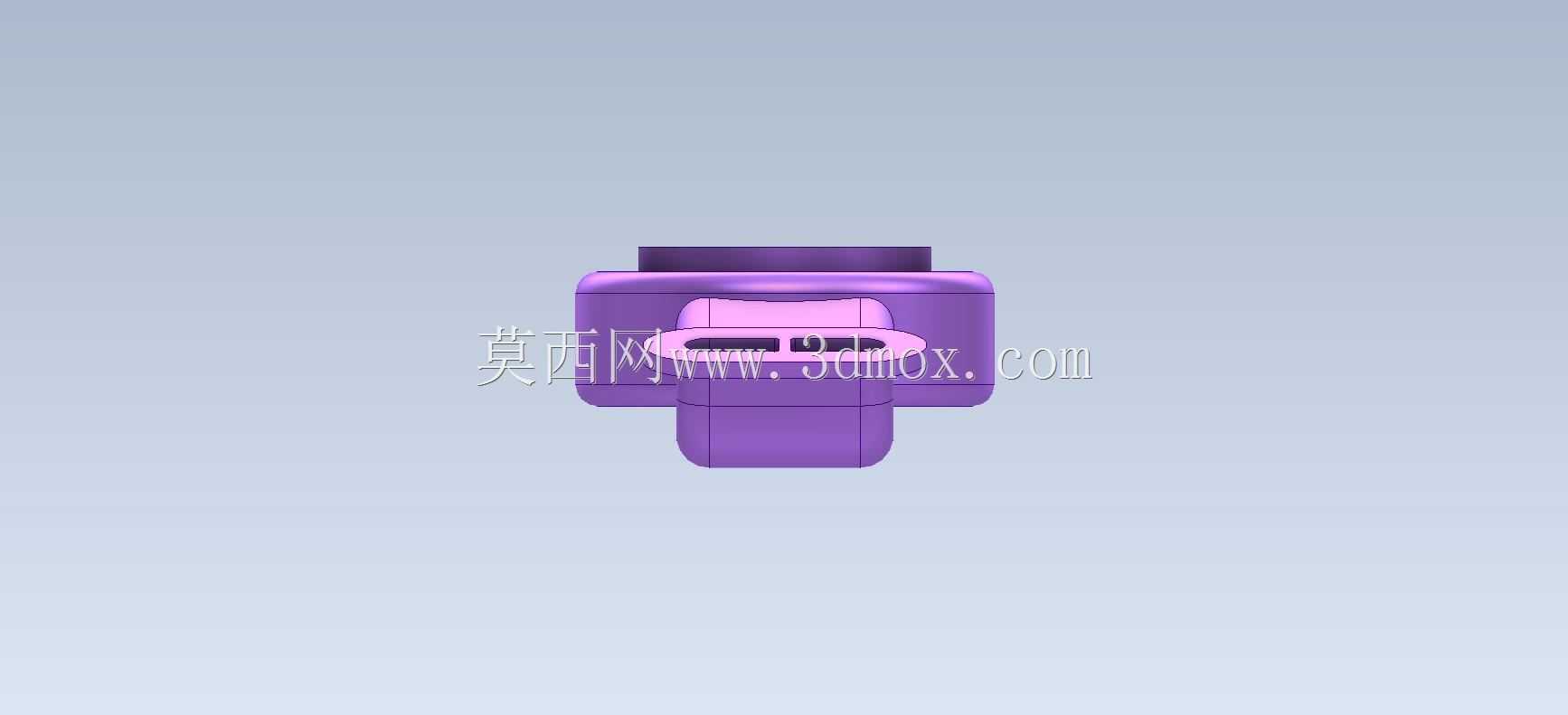

带侧柄环形安装座机械结构练习件

　　在常规机械结构的基础建模练习中，这类带侧向延伸柄的环形座类零件，是很多入门设计者接触实体拉伸、切除、圆角过渡等基础特征时常用的练习载体，其结构逻辑也广泛存在于各类轻工机械、小型传动机构的连接定位部件中。从实际应用场景来看，这类零件通常承担轴类部件的径向定位与侧向连接功能，上端的环形内孔用于嵌套衬套或者穿过回转销轴，孔口的台阶结构可以对配套的轴用挡圈或者端盖形成安装限位，避免轴件工作时出现轴向窜动；侧向延伸的柄部末端开设的长槽孔，属于典型的可调式连接结构，能够在装配时补偿小范围的位置误差，方便调整整个部件的安装角度或者张紧配套的连杆、拉索类零件。

　　设计这类零件的时候，首先要明确环形部分的承载边界，内孔的直径公差需要根据配套销轴的配合等级确定，如果是用于低速轻载的手动操作机构，内孔可以采用间隙配合降低加工难度，如果是用于连续运转的传动部位，内孔表面需要预留衬套安装的余量，避免基体直接磨损后整体报废。环形主体的壁厚设计不能只看外观比例，要结合柄部传递的力矩核算，当柄部受到侧向扳动或者拉力时，环形与柄部的衔接位置是应力集中的高发区，这个位置的外圆角不能过小，否则在反复受力的情况下容易出现根部开裂，很多新手建模时容易忽略这个过渡圆角的尺寸，直接做直角衔接，实际加工出来的零件在受力测试时很容易在这个位置断裂。

　　从安装边界来看，环形部分的轴向长度需要匹配被固定件的安装宽度，不能过短导致轴件支撑刚度不足，也不能过长造成不必要的空间占用；侧柄的长度要根据操作力臂或者连接行程确定，长槽的长度范围要覆盖实际需要的调整量，槽的宽度要匹配配套的连接螺栓直径，槽的两端需要做半圆过渡，避免直角位置产生应力集中。建模过程中，这类零件不需要复杂的曲面操作，先绘制环形主体的截面轮廓拉伸生成基体，再绘制侧柄的轮廓与基体合并，之后切除出内孔和柄部的长槽，最后在所有锐边位置添加符合工艺要求的圆角，整个建模流程可以很好地练习草图约束、特征合并、切除特征的应用，也能让初学者理解结构受力点对零件外形设计的影响。

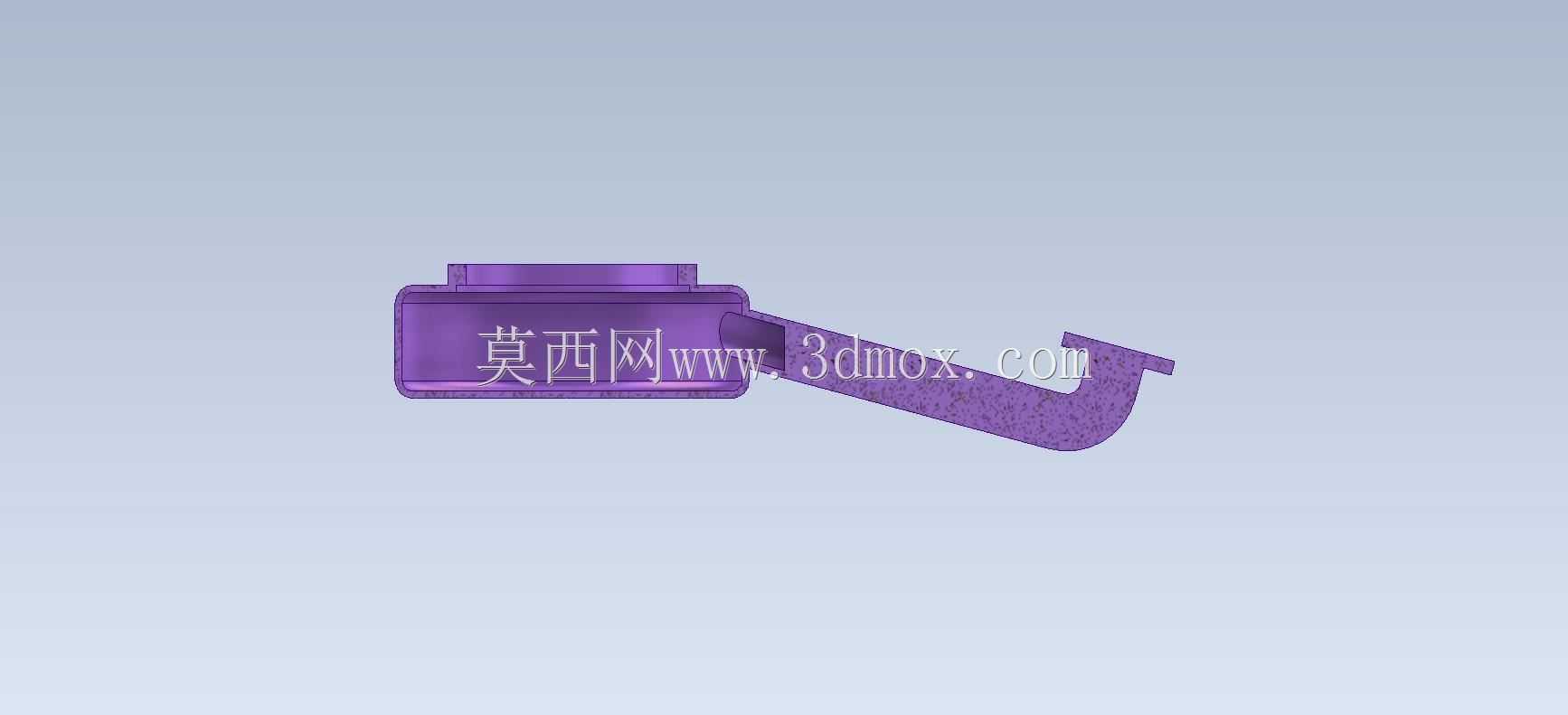

　　在实际的设备装配中，这类零件的安装面通常需要贴合对应的基座平面，所以环形主体的下端面和侧柄的下端面要保证共面，建模时要注意两个特征的底面高度一致，避免装配时出现倾斜。内孔的轴线要与安装面保持垂直，否则穿入销轴后会出现卡滞，影响配套部件的运转灵活性。柄部的长槽中心线要与环形内孔的轴线保持确定的位置关系，要么沿径向延伸，要么根据实际传动轨迹偏移对应角度，不能随意绘制，否则会导致调整行程不符合设计要求。很多初学者在做这类练习时，往往只追求外形相似，忽略各个特征之间的位置公差和装配关系，建出来的模型虽然外观看着一致，但实际放到装配体中就会出现各种干涉、无法安装的问题，这也是基础练习中需要重点纠正的思路——建模不是画立体图，每一个特征的尺寸、位置都要服务于实际的装配和功能需求。

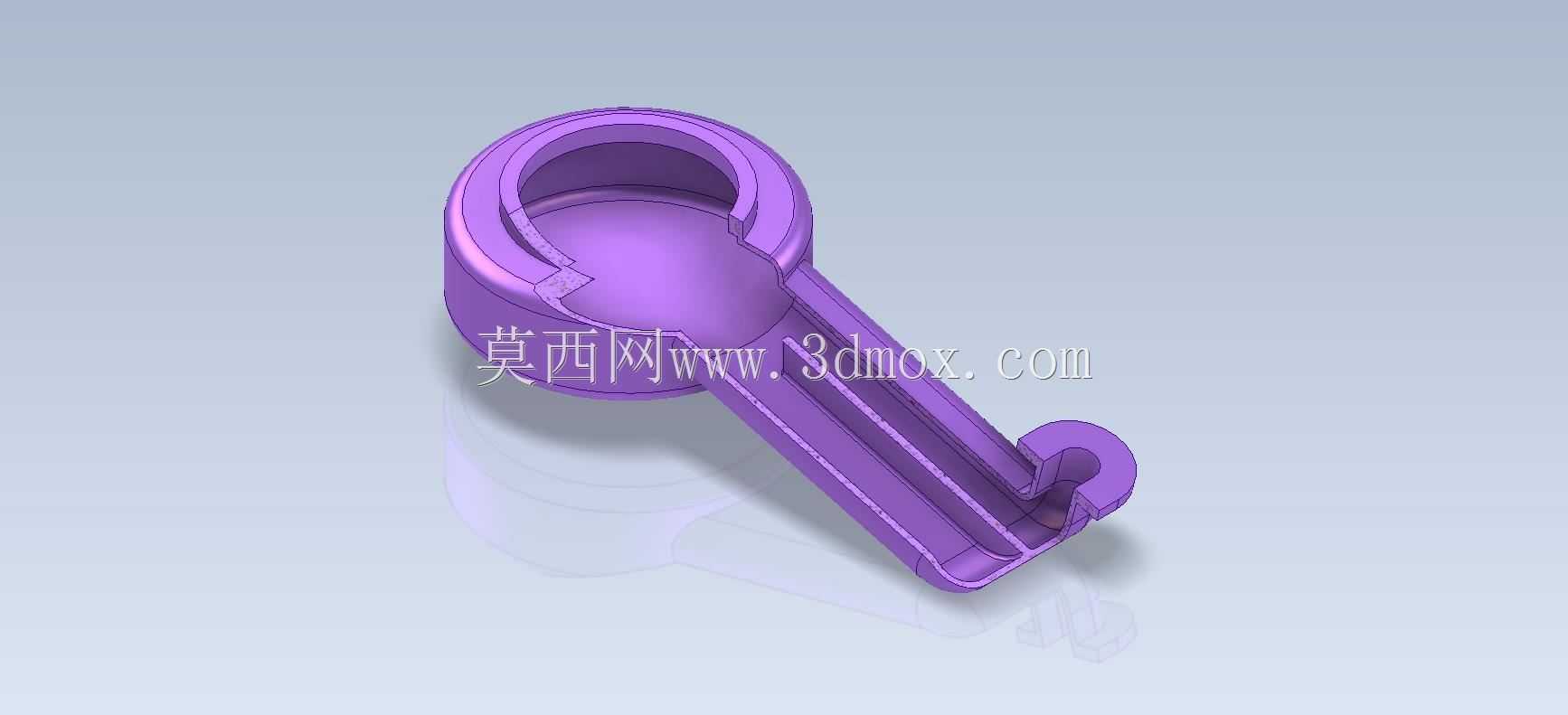

　　另外从加工工艺的角度考虑，这类零件如果采用塑料注塑成型，壁厚要尽量保持均匀，环形部分和柄部的衔接位置要避免出现壁厚突变，否则注塑冷却时容易产生缩痕，影响零件的外观和强度；如果采用金属切削加工，要注意刀具的可达性，内孔的台阶位置要预留退刀槽，侧柄长槽的加工要考虑铣刀的直径，槽的拐角半径不能小于选用铣刀的半径，否则加工时无法达到设计的尺寸。这些工艺层面的考量，在基础建模练习中就可以逐步融入，不用等到做复杂零件时再考虑，从简单的练习件开始建立工艺与设计结合的思维，才能更快地适应实际的工程设计工作。
