V型双缸发动机双曲柄连杆结构设计

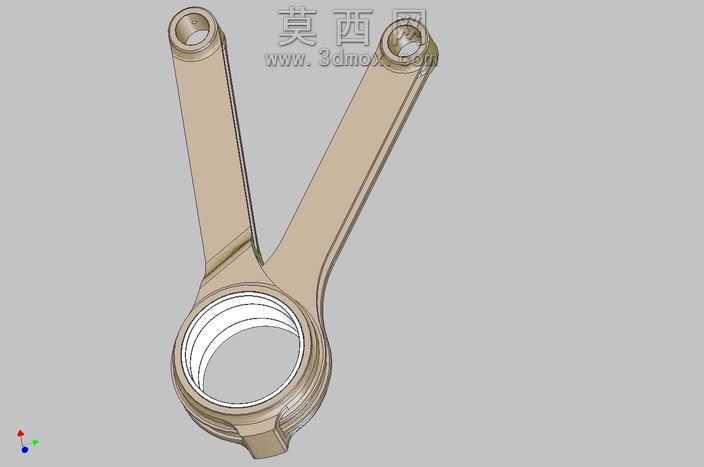

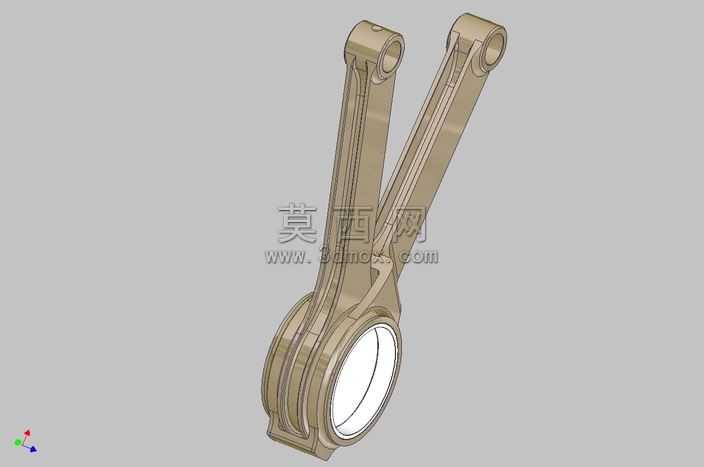

本作品为V型双缸动力系统配套的双曲柄连杆三维建模作品，建模过程严格遵循内燃机连杆的实际工程设计规范，在三维建模软件中完成全参数化结构搭建，整体采用一体化的V型分叉布局，将两个连杆臂与下端的大头轴瓦座整合为单一构件，从根源上避免了分体式连杆装配带来的累积误差，适配V型双缸发动机两缸呈夹角布置的空间需求。建模阶段首先完成整体结构的基准定位，确定下端大头孔的中心轴线作为整个构件的装配基准，再根据V型双缸的缸体夹角参数，精准定位两个上端小头孔的中心位置，保证两臂的长度、夹角完全符合动力传递的运动学要求，避免机构运行过程中出现运动干涉。构件细节建模上，下端大头部分设计了多层轴瓦安装定位结构，内壁预留了标准的轴瓦配合台阶，外圈设置了加强筋与定位凸台，既保证大头与曲轴曲柄销连接的同轴度，也强化了大端的结构强度，能够承受内燃机做功冲程产生的高频交变冲击载荷；两个上端小头孔内部预留了活塞销衬套的安装空间，杆身部分采用了变截面的工字型优化结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低构件自身重量，减少曲柄连杆机构运行时的往复惯性力，提升发动机的运行平顺性。材质与渲染表现上，模型赋予了高强度锻造合金钢的材质属性，还原了锻件经机加工后的细腻金属质感，表面做了符合实际加工工艺的粗糙度区分：轴孔配合面呈现高精度磨削的亮面金属效果，杆身非配合面呈现锻造后的哑光金属质感，渲染阶段采用柔和的工业产品布光方案，清晰展现构件的轮廓结构、曲面过渡与细节特征，能够直观呈现该双曲柄连杆的结构特点与装配关系。设计过程中充分考虑了构件的工艺可行性，所有转角位置都设置了符合工程规范的圆角过渡，避免应力集中问题，杆身与大小头的衔接位置做了平滑的曲面过渡，保证载荷传递路径顺畅，整体结构既满足V型双缸发动机的动力传递性能要求，也符合锻造、机加工的实际生产工艺要求，可用于发动机结构教学、动力系统方案验证、相关零部件的设计参考等场景。
