XH2.54间距直插母座接插件结构

　　在消费电子、工业控制板卡、小型机电设备的板间互联场景里，2.54mm间距的接插件是普及率最高的板载互联元件之一，这款直插式母座正是针对低压信号传输场景设计的板端连接部件，日常选型中常用来实现PCB板与线束、板与板之间的可拆卸信号连接，避免直接焊接带来的后期维护拆换困难问题。从实际使用场景来看，这类母座广泛应用在单片机开发板、小型工控驱动板、家电控制模块、3D打印机控制板等设备上，用来传输传感器信号、低压控制信号，也可承载小电流的供电回路，适配常规24V及以下的低压电路连接需求，是电子结构设计里最常用的基础互联元件。

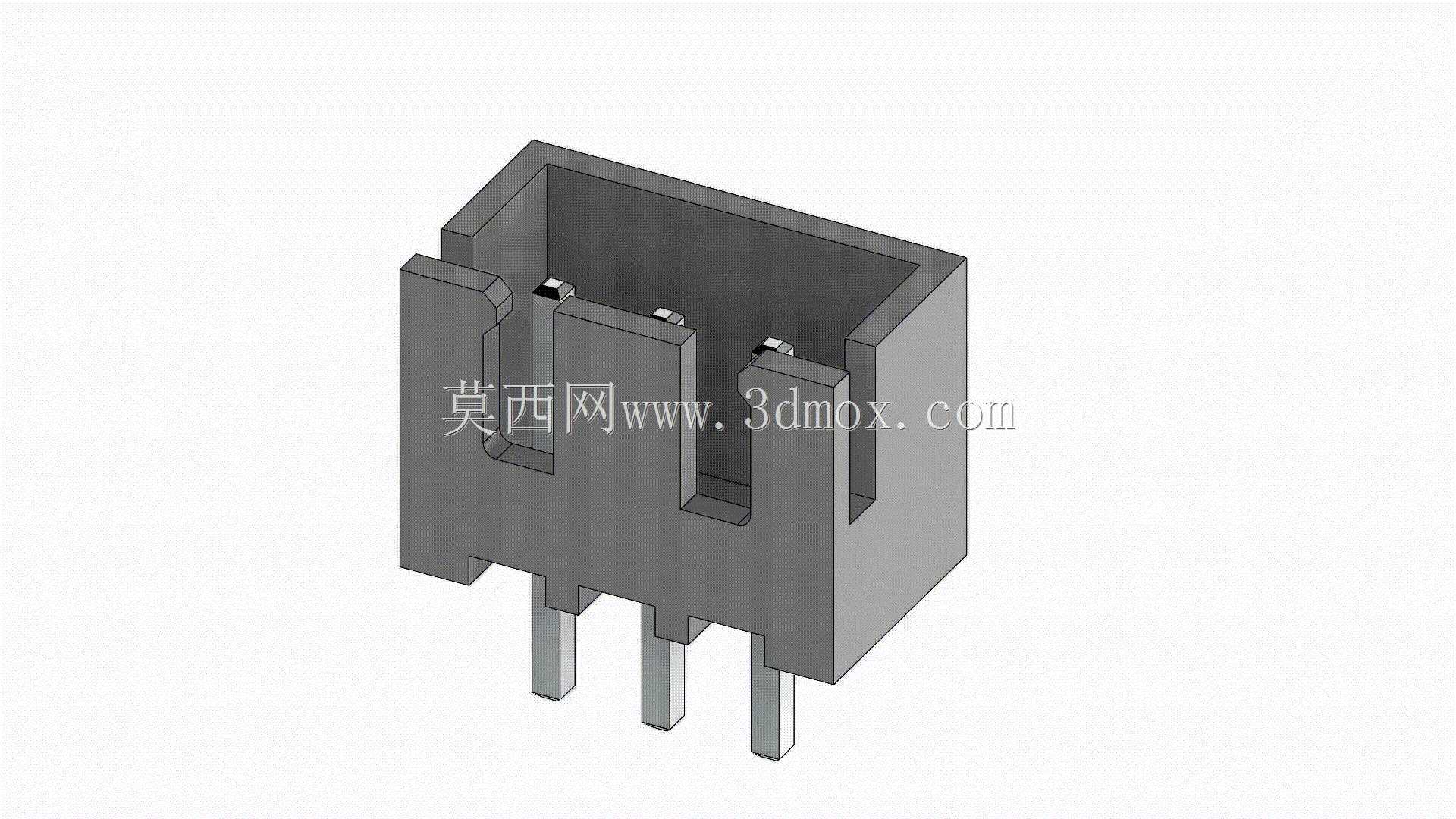

　　从结构设计逻辑来看，这款母座采用直插式安装设计，插针为标准2.54mm间距排布，刚好匹配通用PCB板的标准网格孔位，插针长度适配常规1.6mm板厚的波峰焊工艺，焊接后插针穿过PCB板在背面形成焊点，固定强度足以应对日常线束插拔的受力需求，不会因为多次插拔出现焊盘脱落的问题。母座的塑壳采用带定位挡边的结构，两侧的凸起卡槽可以和配套公端的卡扣形成配合，插合后能提供足够的保持力，避免设备运输或者使用过程中受震动出现接插件松脱、接触不良的问题，塑壳内部的接触端子采用弹性铜材设计，公端插针插入后可以形成稳定的多点接触，降低接触电阻，减少长期使用后的接触不良风险。

　　从安装边界尺寸来看，这款母座的塑壳主体高度控制在常规板载元件的高度范围内，不会占用过多的板上垂直空间，塑壳宽度方向的尺寸刚好匹配2.54mm间距的针位排布，相邻针位之间有塑壳隔断，避免焊接或者使用过程中出现相邻引脚短路的问题。插针的排布严格遵循2.54mm的标准间距公差，公差范围控制在行业通用的±0.1mm以内，既可以适配机器自动插件工艺，也能满足手工焊接的对位需求，不会出现孔位对不上无法插装的问题。塑壳底部和PCB板面接触的位置做了平整处理，焊接时可以平稳贴在板面上，过波峰焊时不会出现浮高、倾斜的问题，保证焊接后的垂直度。

　　在实际选型使用中，这类母座的设计充分考虑了量产加工的工艺性，塑壳采用通用的耐高温工程塑料材质，可以承受波峰焊时的高温冲击，不会出现焊锡过程中塑壳融化变形的问题。内部的接触端子做了镀锡处理，既可以提升焊接性能，也能防止长期使用出现氧化导致接触电阻升高的问题。和同类型的卧贴母座相比，直插式结构的焊接强度更高，更适合需要频繁插拔线束的使用场景，比如需要经常外接调试线、外接传感器的设备端口，直插结构的抗插拔受力能力更强，长期使用的可靠性更高。

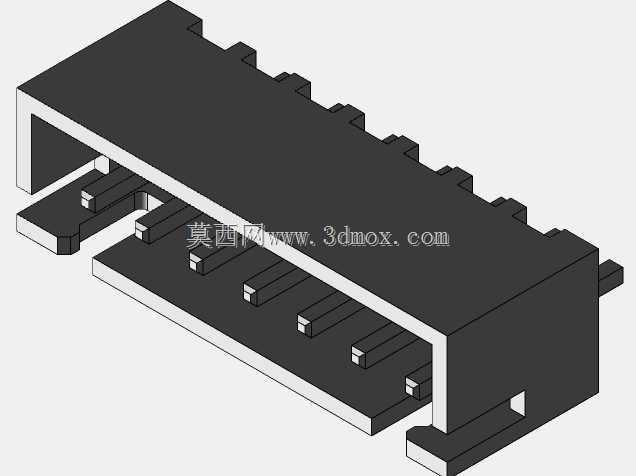

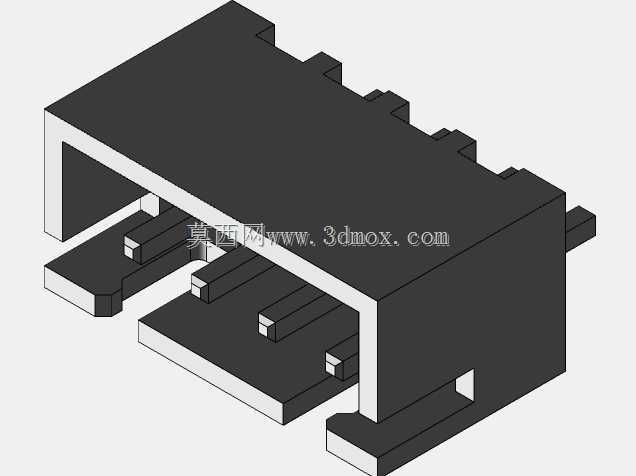

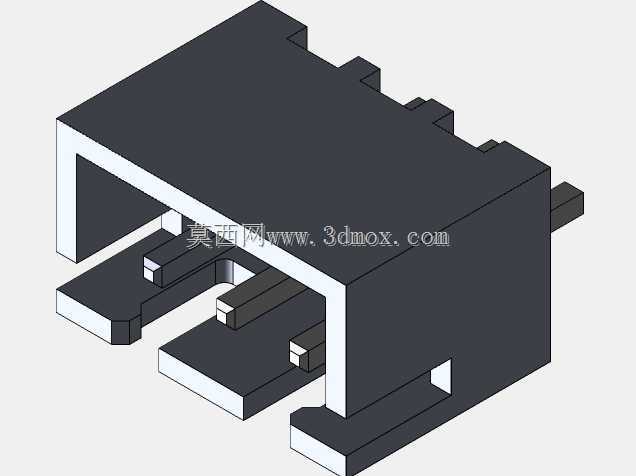

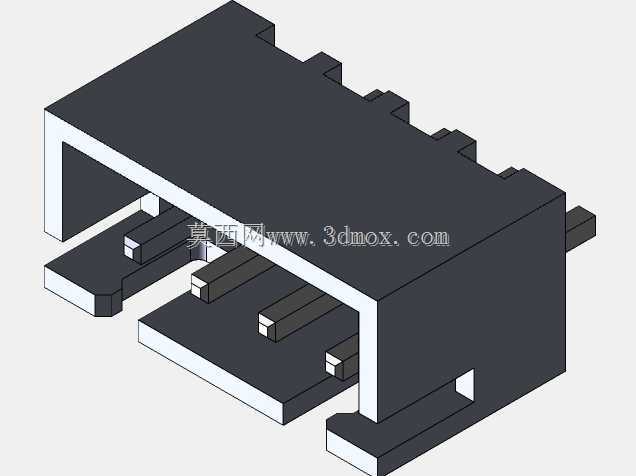

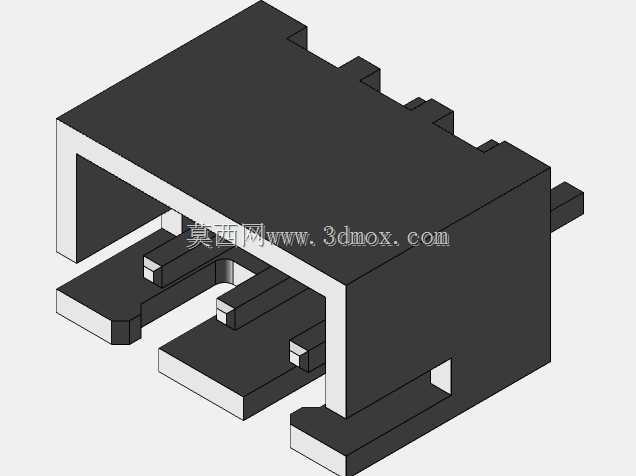

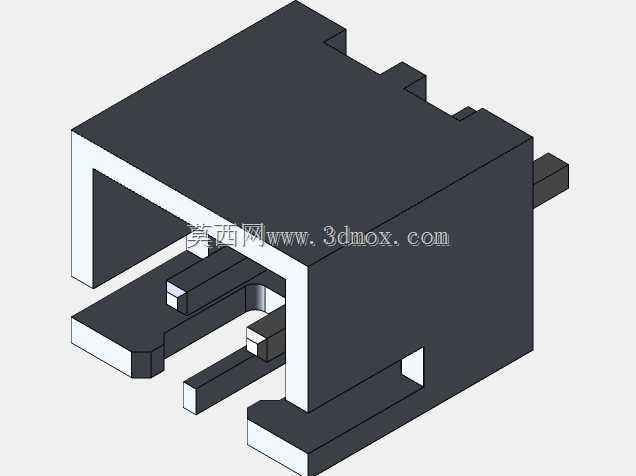

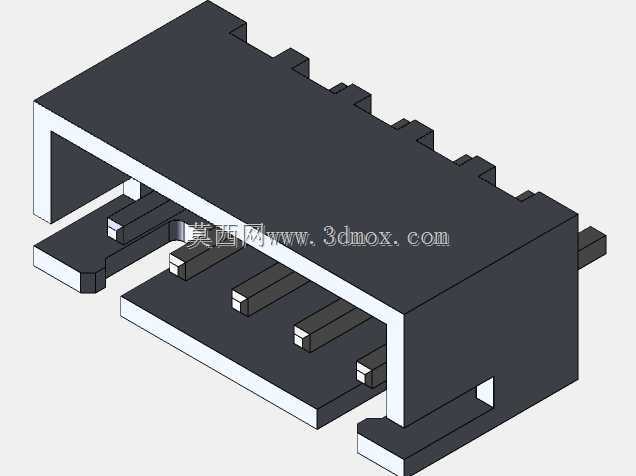

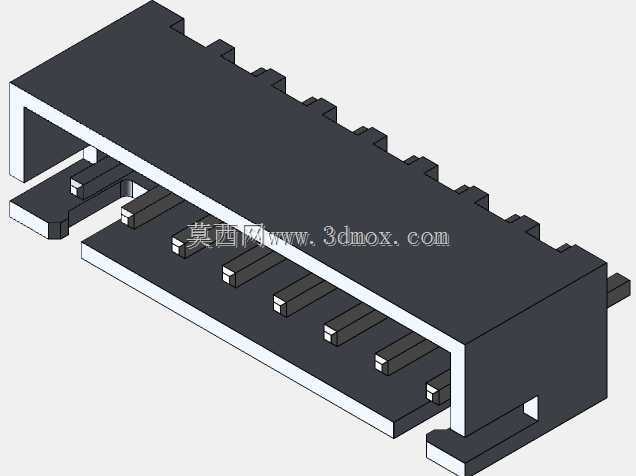

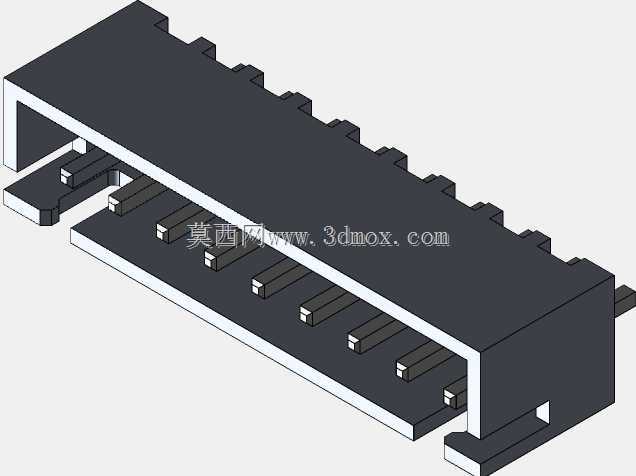

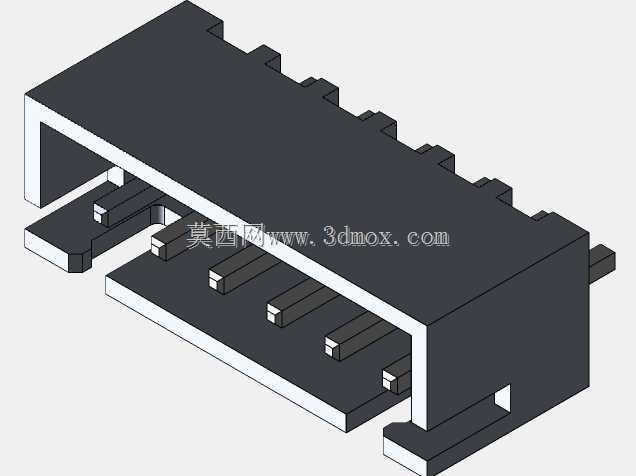

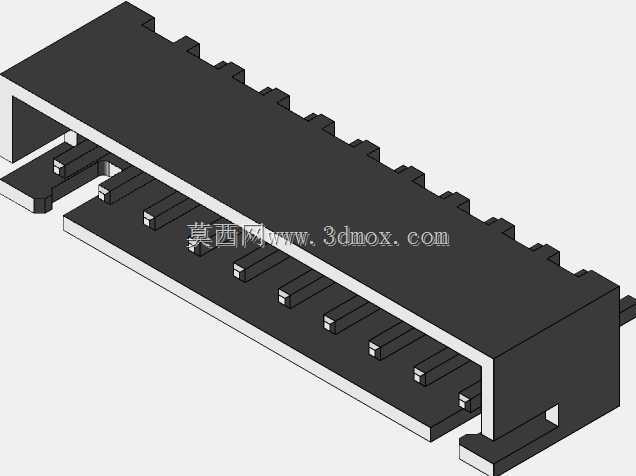

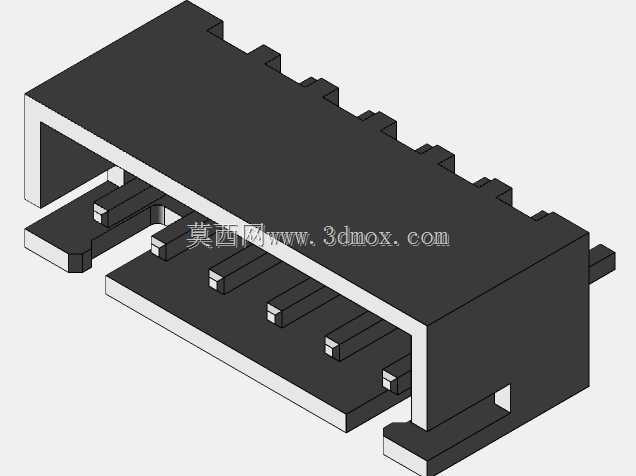

　　从结构建模的角度来看，这款母座的模型还原了实际产品的所有关键装配特征，包括塑壳的卡槽结构、插针的伸出长度、内部端子的卡位结构，在做PCB板的结构布局时，可以直接调用这个模型进行干涉检查，确认母座安装位置和周边元件的距离是否满足插拔操作的空间需求，避免出现设计时预留空间不足，后期生产组装时无法插接线束的问题。建模时对塑壳的脱模斜度、插针的倒角都做了符合实际加工工艺的还原，不是单纯的方块拼接，用来做设备的整机装配模拟时，可以真实反映元件的实际安装状态，给结构设计的空间校核提供准确的参考。
