机床用弯臂式铰接连接支座结构设计

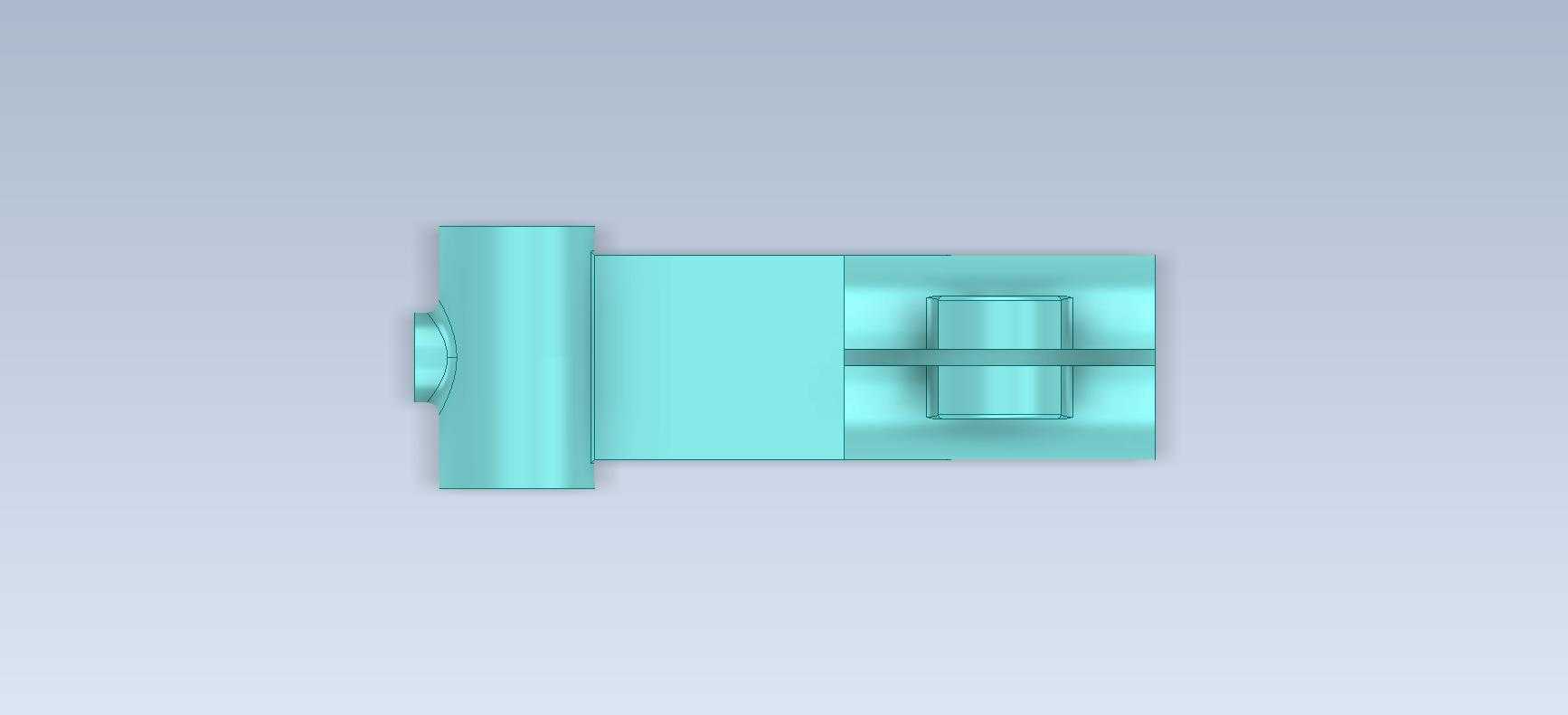

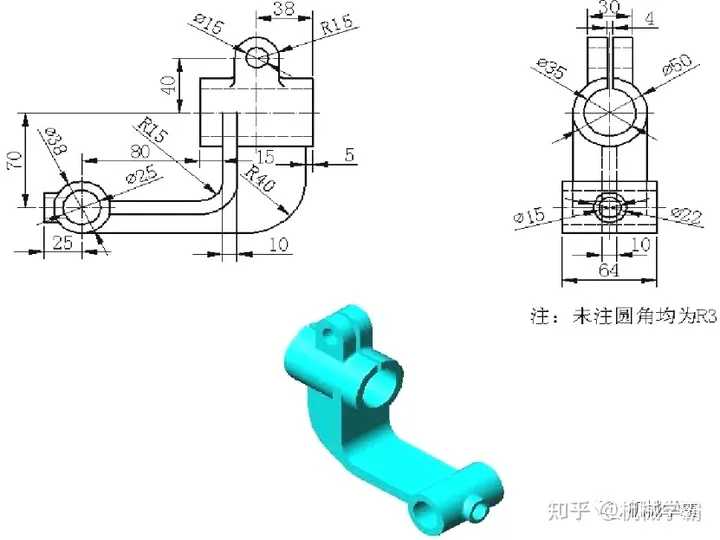

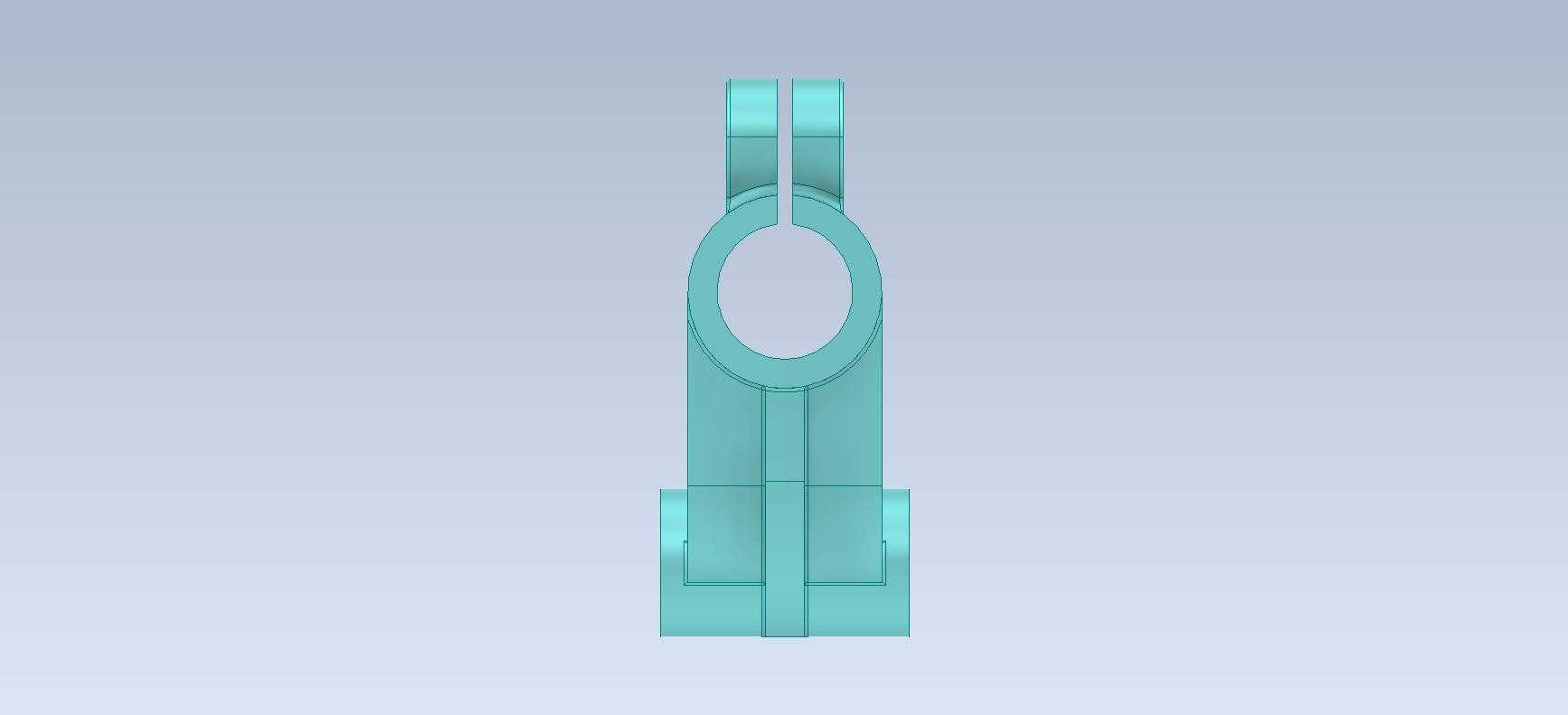

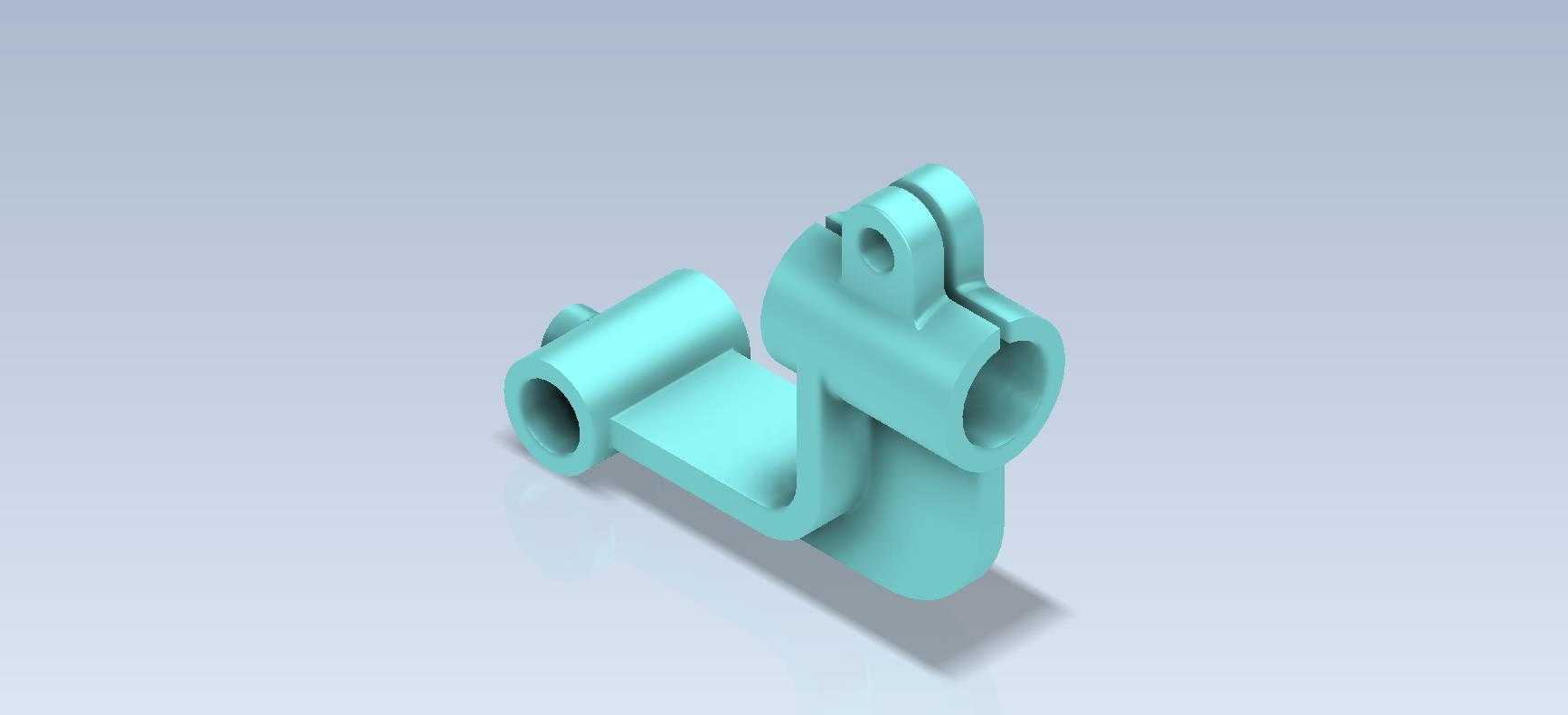

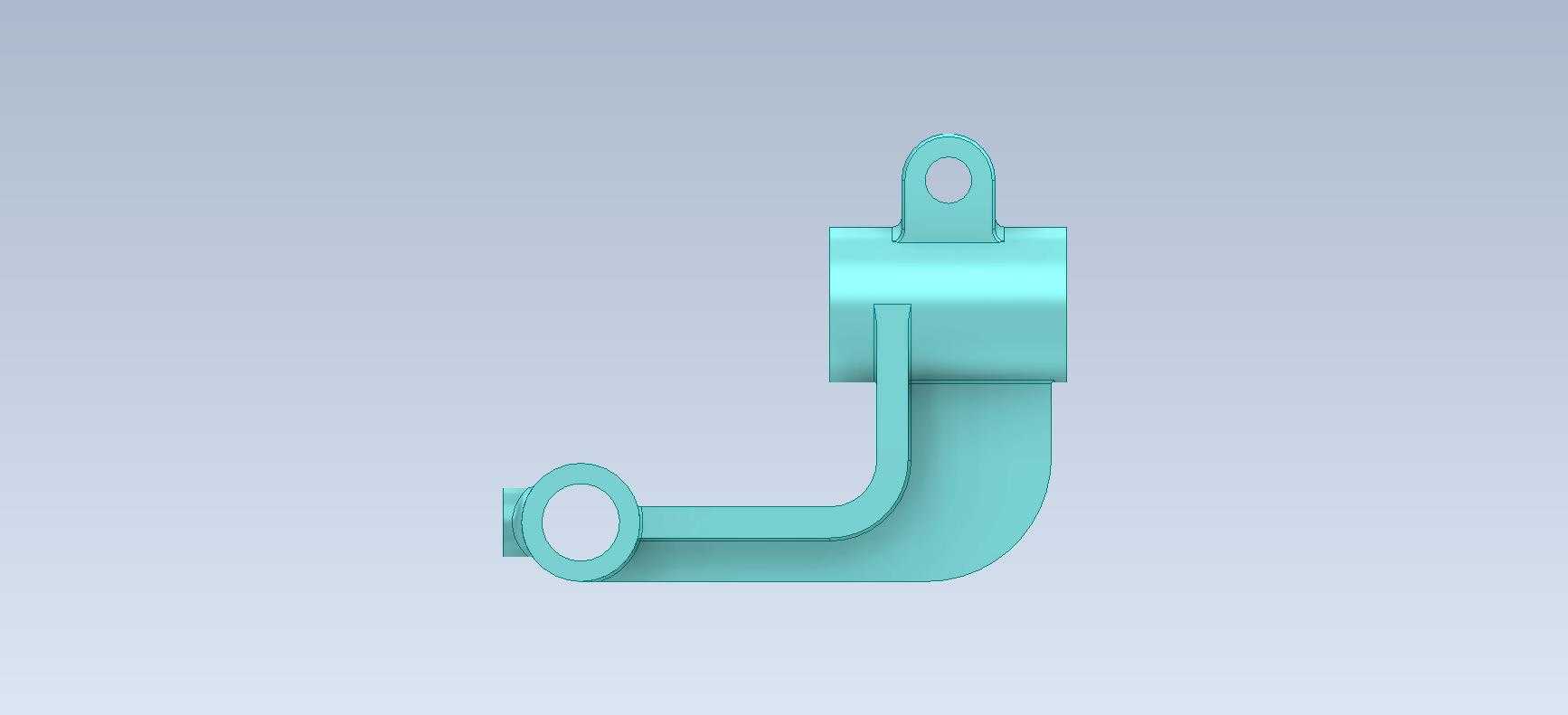

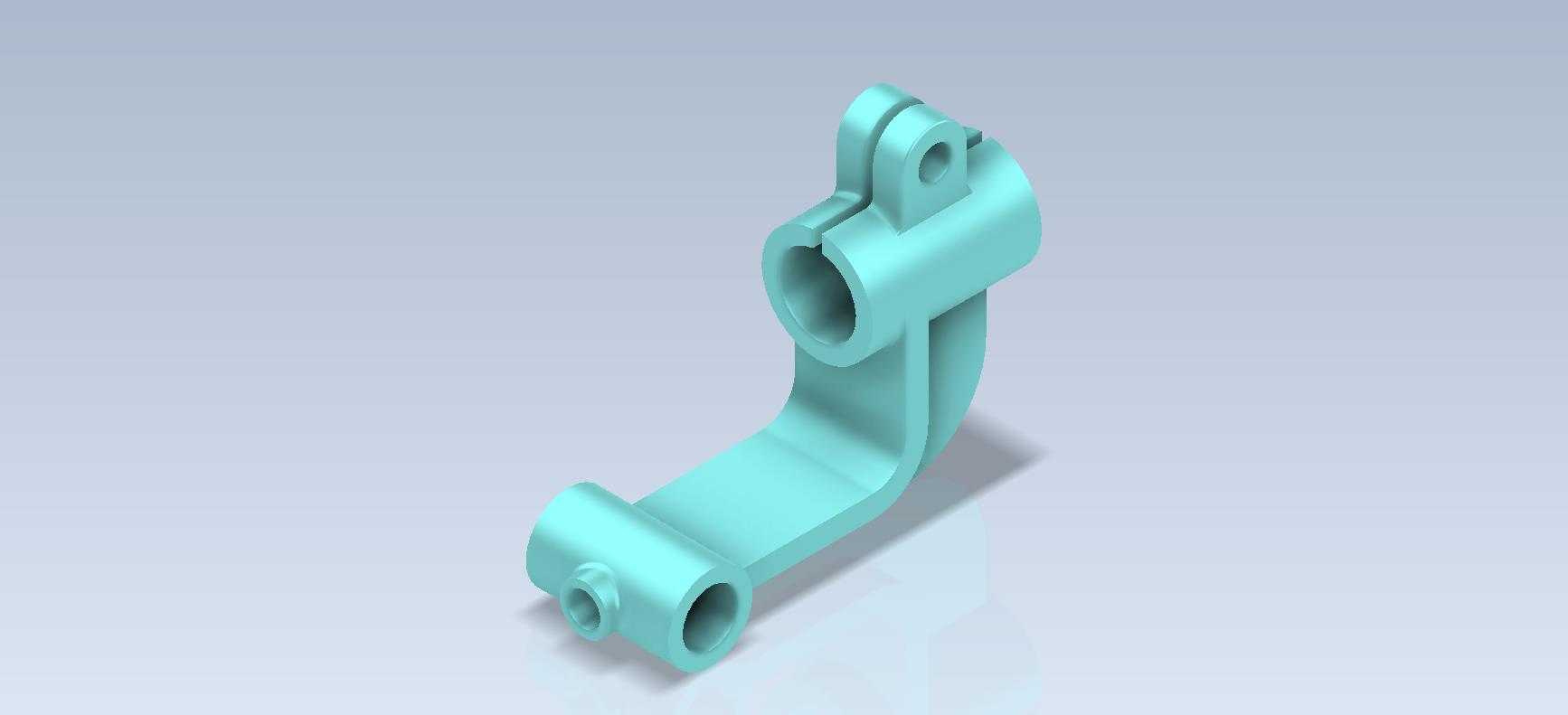

　　这类弯臂式铰接支座属于机床传动链路里的典型受力连接件，日常在CA6140这类普通车床的操作机构、进给联动单元中十分常见，主要承担两个存在空间夹角的传动部件之间的铰接支撑作用，把操作端的扳动行程或者传动杆的直线位移，通过自身的摆转传递到执行端，完成主轴变速、进给量切换、离合拨叉驱动这类实际动作。从结构形态来看，零件整体呈空间弯臂构型，两端分别设置带通孔的铰接套筒结构，上端套筒旁侧延伸出带安装孔的凸耳，用于连接拨杆或者复位弹簧，下端套筒侧壁预留了紧定螺钉安装孔，用来和穿入套筒的传动轴实现周向固定，避免传动过程中出现相对滑转。

　　设计这类零件的时候，首先要明确安装边界的空间约束：车床内部的安装空间十分紧凑，传动部件之间的避让关系复杂，弯臂的弯折角度不是随意设定的，需要匹配两个铰接点的空间坐标，保证摆转全程不会和周边的轴系、箱体筋位、其他操纵杆件发生运动干涉。两端铰接孔的同轴度、孔与弯臂主体的位置度公差需要控制在合理范围，一般安装传动轴的孔公差取H7级，和配套的轴销采用间隙配合，保证摆转动作灵活无卡滞，同时又不会因为间隙过大出现传动空程，影响操作手感和档位切换的准确性。

　　从受力特性来看，这个零件在工作过程中主要承受交变的扳转力矩，弯臂的过渡圆角位置是应力集中的高发区域，设计时不能采用直角弯折结构，必须设置足够大的过渡圆角，分散应力传递路径，避免长期交变载荷下出现疲劳断裂。套筒部分的壁厚需要根据传递的最大扳动力核算，日常车床操作中手动扳动的力一般不超过150N，按照杠杆比换算到弯臂根部的弯矩，结合常用的45号钢材料的许用应力，壁厚取6-8mm即可满足强度要求，不需要额外做加厚处理，避免不必要的重量增加，反而增大摆转的惯性，导致档位切换时出现冲击。

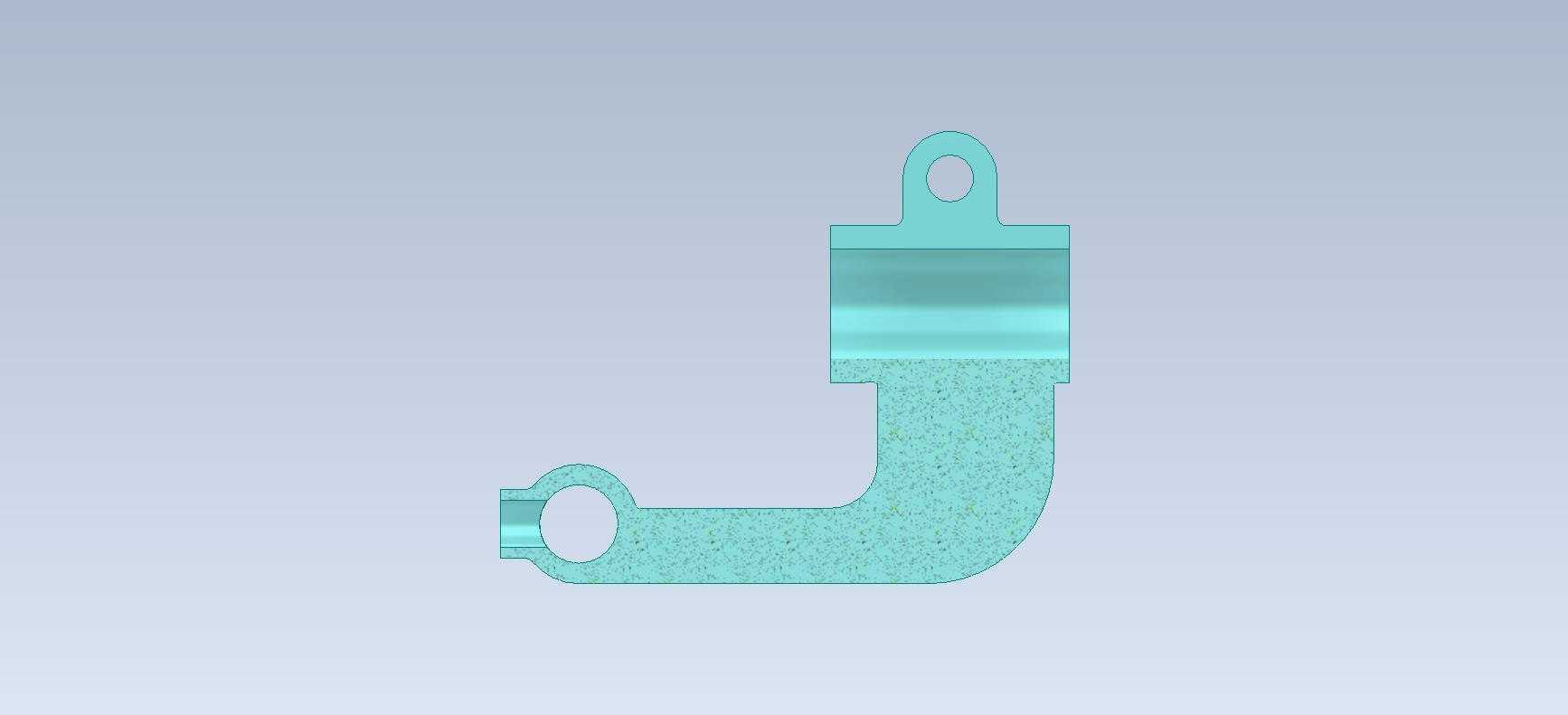

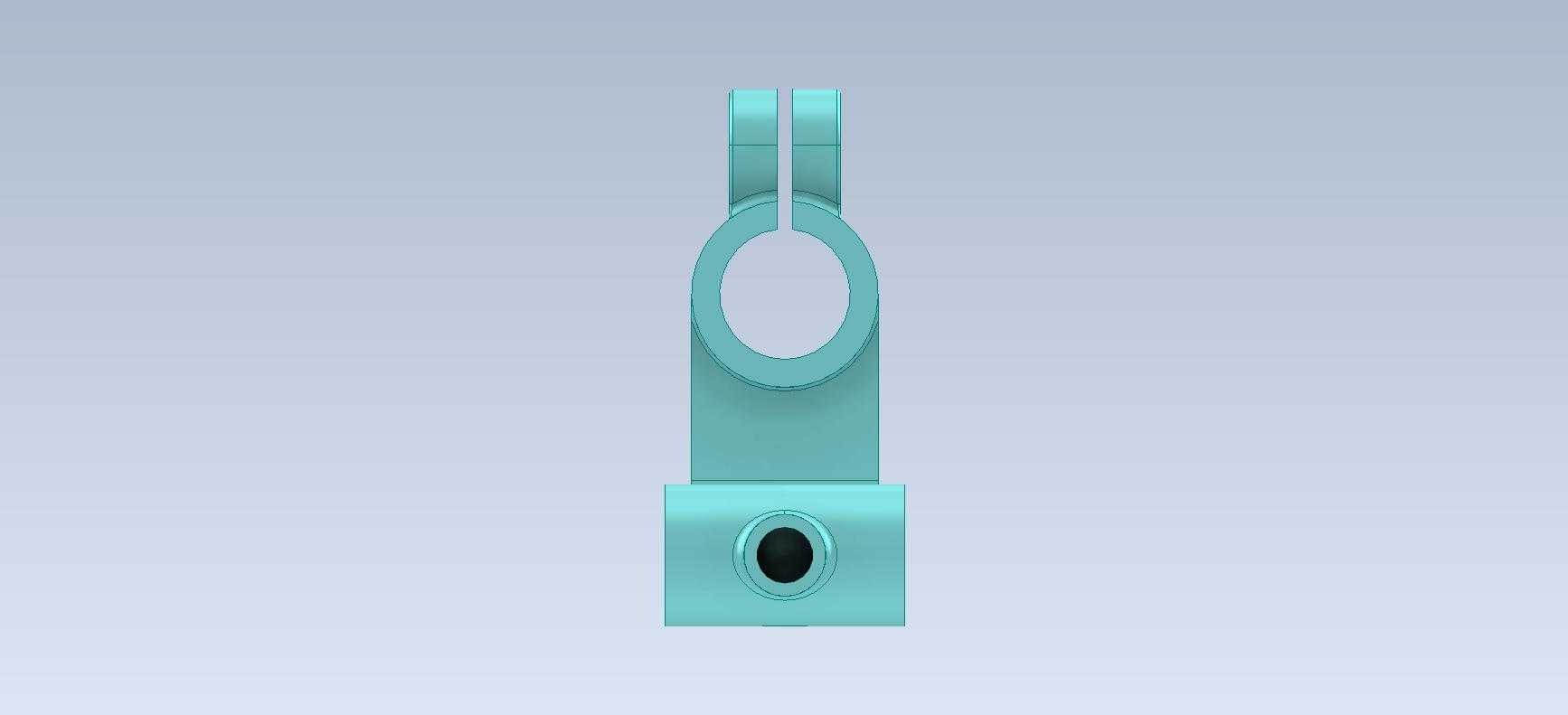

　　零件上的各个安装凸台结构，都做了拔模斜度适配，不管是后续采用金属切削加工还是熔模铸造生产，都能有较好的工艺性：下端套筒的紧定螺钉孔垂直于套筒轴线设置，孔口位置加工出沉孔，保证紧定螺钉安装后端面不超出零件外轮廓，避免摆转时刮碰周边零件；上端的铰接凸耳和主体连接位置同样设置了加强筋，因为凸耳位置要承受弹簧的复位拉力，长期受力下如果连接强度不足，很容易出现凸耳断裂的故障。

　　实际建模过程中，需要先搭建空间骨架线，确定两个铰接孔的中心距、空间夹角、弯臂的走向路径，再基于骨架线生成主体的扫掠特征，之后依次添加两端的套筒、凸耳、安装孔、加强筋、过渡圆角等细节结构。建模时要特别注意各个特征的布尔运算顺序，先做主体结构再添加切除特征，避免出现特征建模失败的情况，同时所有的孔特征都要完全贯穿对应的安装面，保证后续加工时刀具路径通顺，不会出现半孔或者残料的问题。

　　这类零件在实际装配时，两个铰接孔内一般会加装铜制衬套，减少铰接转动时的磨损，衬套和孔采用过盈配合，磨损后只需要更换衬套即可，不需要更换整个支座零件，大幅降低设备的维护成本。弯臂的表面处理一般采用发黑处理，起到防锈的作用，同时不会改变零件的尺寸精度，适合机床内部这类有润滑油浸润的工作环境。在做运动仿真验证的时候，需要模拟整个摆转行程的极限位置，检查零件和周边部件的最小间隙，一般静态间隙不小于2mm，运动过程中的动态间隙不小于1mm，才能保证实际装配后不会出现卡滞、碰磨的问题。
