LS产电L7NHF系列伺服驱动器结构设计

　　在机床进给轴控制、自动化产线点位定位、包装机械牵引辊同步这类对位置控制精度、动态响应速度有严苛要求的工业场景里，伺服驱动器是连接上位运动控制器与伺服电机的核心执行枢纽，承担着电流环、速度环、位置环的闭环运算，将控制指令转化为电机绕组的驱动电流，最终实现负载端的精准运动输出。本次呈现的LS伺服驱动器三维结构，完全按照量产实物的装配关系完成建模，还原了产品从外部壳体到内部安装边界的全部细节，能够直接用于电气柜布局设计、设备干涉校验、安装支架适配等工程环节。

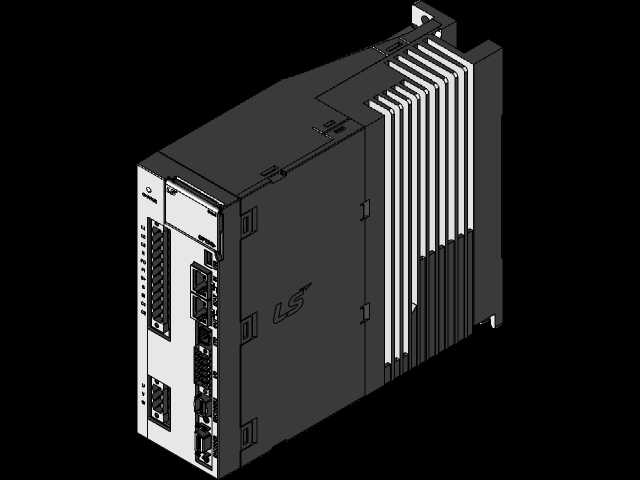

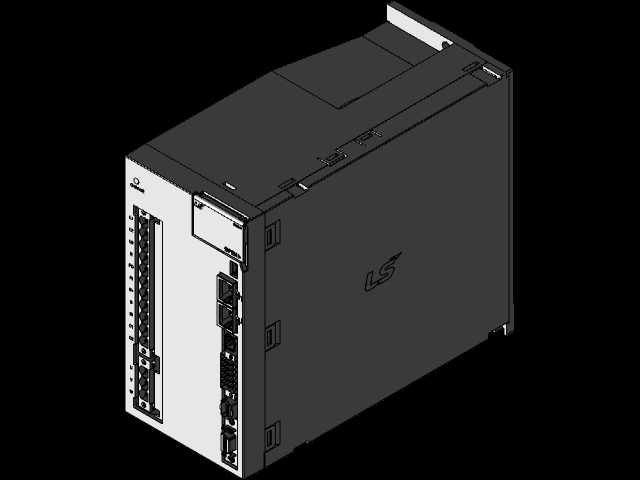

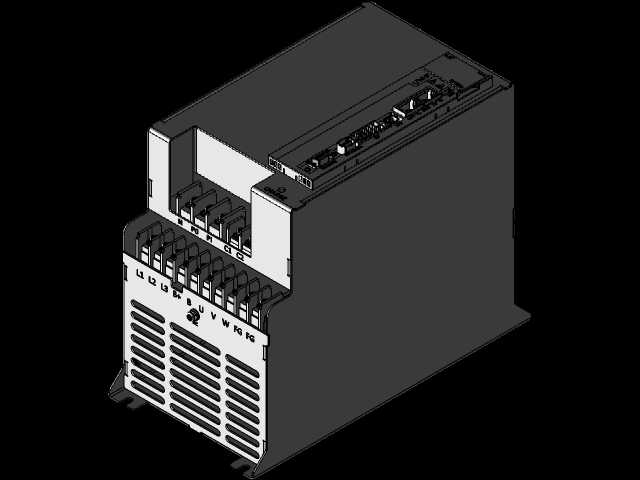

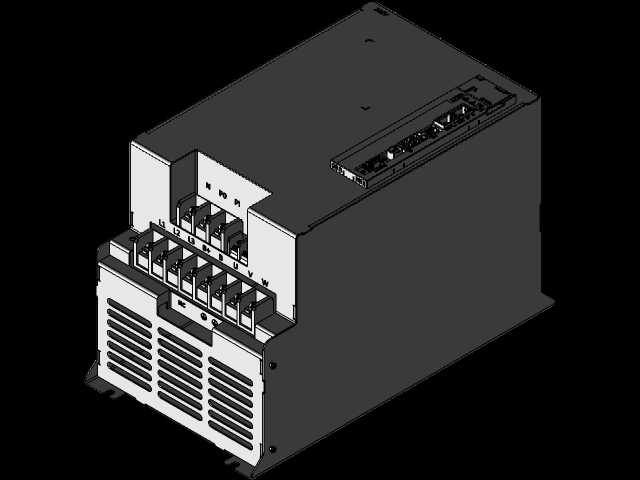

　　从实际设备集成的角度看，这款驱动器采用书型立式安装结构，主体壳体为深灰色工程塑料搭配金属散热基座，后侧的多道平行散热鳍片沿竖直方向排布，适配电气柜内自下而上的自然通风风道，在额定负载工况下可通过自然对流完成功率器件的热量散出，无需额外加装强制风冷风扇，既降低了柜内布线的复杂度，也避免了风扇积尘带来的后期维护隐患。驱动器正面的接口区域做了明确的功能分区，最上方是状态指示灯与操作按键区，可在脱离上位软件的情况下完成基础参数整定、故障复位操作；往下依次排布了编码器反馈接口、EtherCAT总线通讯接口、通用IO端子、主电源输入端子与电机动力输出端子，所有接口的插拔方向均朝向柜体正面，在完成柜内安装后无需拆卸周边部件即可完成线缆的插拔与调试，完全符合工业现场的运维操作习惯。

　　建模过程中重点还原了产品的安装边界尺寸，驱动器底部的两个安装定位凸台、背部的DIN导轨卡扣结构都做了1:1的比例复刻，既支持标准35mmDIN导轨的快装，也可通过M4螺钉完成背板固定安装，两种安装方式的定位尺寸都严格匹配实物公差，在做电气柜布局设计时，可直接将该模型导入装配环境，预留出足够的接线弯折空间与散热间隙——通常在多台驱动器并排安装时，左右两侧需预留至少10mm的通风间隙，上下方需预留50mm以上的走线空间，这些安装要求都通过模型的结构特征做了隐性体现，设计人员无需额外查阅手册即可完成合理的布局规划。

　　从结构设计思路来看，这款驱动器的壳体采用上下分模的拼接结构，前侧面板与后侧散热基座通过侧边的卡扣与隐藏式螺钉完成固定，既保证了壳体的防护等级，也简化了生产装配的工序；侧面的LS品牌标识采用模内注塑工艺成型，不会因长期使用出现标识磨损脱落的问题；前侧接口区域的端子护罩做了防呆设计，不同功能的端子接口形状、针脚定义都有明确区分，可避免现场接线时出现错插、反插的问题，降低调试阶段的故障排查成本。

　　在实际设备选型配套中，这类伺服驱动器通常需要搭配同系列的伺服电机使用，支持位置、速度、转矩三种控制模式，可通过总线接口实现多轴的同步运动控制，在车床进给轴、机械手关节驱动、输送线追切等场景中都有广泛应用。建模时特意保留了壳体表面的所有加强筋结构、安装孔位、接口倒角细节，模型的装配层级完全按照实物的BOM层级搭建，设计人员可直接拆解模型查看各个部件的配合关系，也可基于该模型快速设计适配的安装支架、线缆导向槽等周边辅件，大幅缩短设备电气设计阶段的建模周期，避免因尺寸偏差导致的现场安装干涉问题。
