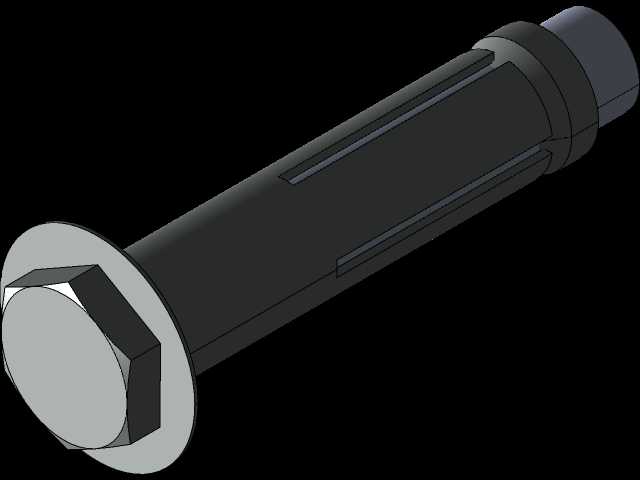

六角头带槽膨胀锚固螺栓结构设计

　　这款六角头带槽锚固构件，主要应用于混凝土基体、砖混结构墙体的重型载荷锚固场景，常见于工业设备机架安装、管廊支架固定、重型管线吊挂、钢结构柱脚二次锚固等施工环节，区别于常规膨胀螺栓的光杆结构，杆身开设的轴向通槽是核心受力设计点，在安装过程中，配套的扩张锥套会在拧紧力矩作用下沿杆身轴向推进，将槽段的杆体瓣片向外撑开，与混凝土钻孔内壁形成咬合嵌固，相比普通光杆膨胀件，带槽结构的瓣片扩张变形更均匀，不会出现局部应力集中导致的混凝土崩裂问题，同时咬合接触面积更大，抗拔承载力能提升30%以上，适配重载工况下的长期载荷要求。头部采用外六角带法兰面的结构设计，法兰面的存在可以增大螺栓头部与被连接件表面的接触面积，降低接触面压应力，

　　避免拧紧过程中头部压溃被连接件的防腐层或者基材表面，同时外六角结构可以适配常规套筒、开口扳手等通用工具，现场安装不需要特制工装，施工效率更高。从安装边界来看，这款1英寸规格的锚固螺栓，适配的钻孔直径需要匹配扩张后的最大瓣片外径，钻孔深度需要超出螺栓埋入深度至少两倍螺距的余量，避免孔底残渣影响扩张行程，安装时需要注意被连接件的安装孔直径要略大于杆身外径，小于法兰面外径，保证法兰面能完全压合在被连接件表面，不能出现悬空或者偏斜的情况，否则会导致受力不均，降低锚固可靠性。杆身的槽道采用等宽铣削加工设计，槽道的深度控制在杆身半径的三分之一左右，既保证瓣片有足够的扩张变形量，又不会因为槽深过大导致瓣片在扩张过程中发生断裂，

　　槽道的端部做了圆弧过渡处理，避免扩张过程中应力集中在槽根位置，反复载荷下出现疲劳裂纹。在实际选型应用中，这类带槽锚固螺栓适合用在有振动载荷的设备固定场景，比如泵类设备底座、风机支架、输送线机架的锚固，因为瓣片与混凝土的嵌固是多点咬合，相比普通膨胀套的面接触，抗振动松动的性能更好，长期运行下不容易出现锚固失效的问题。设计过程中需要重点核算瓣片的扩张应力，确保在额定拧紧力矩下，瓣片的变形处于塑性变形区间但不会超出材料的断裂极限，同时要匹配锥套的锥度，锥度过大会导致扩张行程不足，锚固力不够，锥度过小会导致拧紧力矩过大，安装困难，甚至出现螺栓杆被拧断的情况。另外，法兰面与六角头的衔接位置做了圆角过渡，避免热处理过程中出现应力集中，

　　提升头部的抗扭强度，杆身的未开槽段采用等直径设计，与被连接件安装孔的间隙控制在0.2到0.5毫米之间，既保证安装时能顺利穿入，又不会因为间隙过大导致安装后出现径向窜动。在不同的应用场景下，还可以根据锚固基材的强度调整槽道的数量和长度，比如在强度较低的轻质砖基材上，可以适当增加槽道长度，增大咬合范围，提升锚固力，在高强度混凝土基材上，可以适当缩短槽道长度，保证瓣片的结构强度。这类锚固构件的三维建模过程中，需要重点还原槽道的铣削特征、法兰面的过渡圆角、六角头的对边尺寸，以及杆端与锥套配合的锥面特征，这些细节直接影响后续的工程出图、数控加工以及装配模拟的准确性，如果忽略了槽根的圆角或者锥面的配合公差，在做有限元受力分析的时候会出现应力计算偏差，导致选型错误。
