可调式管道支撑托架结构设计

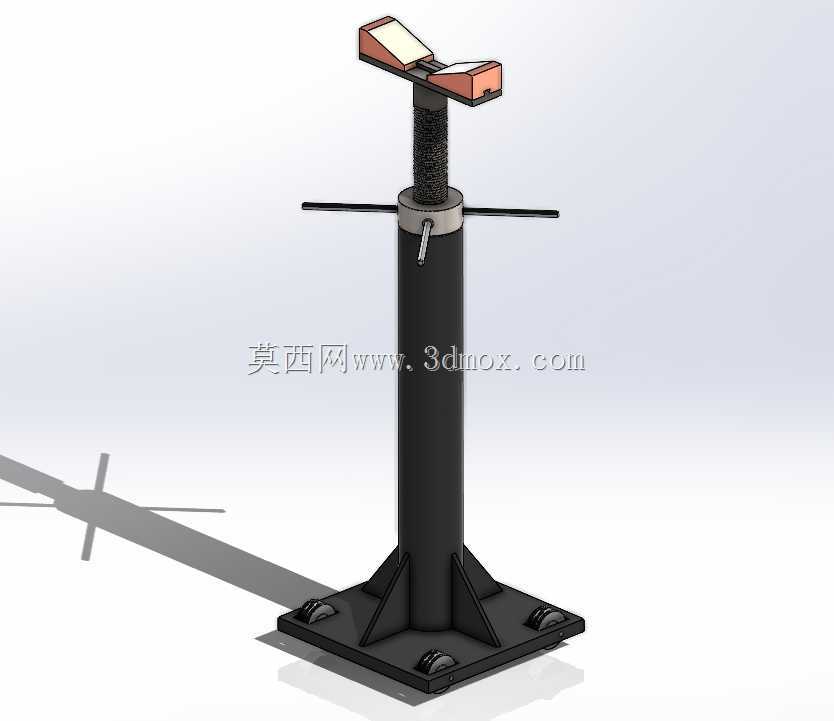

　　在长距离流体输送管路布设、车间工艺管道安装、大型设备外接管线排布作业中，管路的临时与长期承重支撑一直是现场施工容易忽略却直接影响管线运行寿命的环节，这款可调式管道支撑托架正是针对这类场景开发的专用支撑构件。不同于常见的固定式焊接管托，该结构采用螺旋升降调节逻辑，核心支撑立柱采用厚壁无缝钢管加工而成，底部搭配带加强筋的方形安装底板，底板四角预留螺栓安装孔，可直接通过膨胀螺栓或焊接方式固定在混凝土基础、钢结构平台面上，加强筋沿立柱周向均匀分布，直接抵消立柱承受的侧向弯矩，避免大管径管道承重时出现立柱根部焊缝撕裂的问题。顶部的管托支撑面采用V型开口适配结构，两个支撑块表面做了防滑处理，可适配不同外径的圆形管道，不管是碳钢无缝管、

　　不锈钢卫生级管道还是PVC工业管线，都能稳定承托，不会出现管道径向滑移的问题。调节部分采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，承重状态下的自锁性能更好，不会因为管道长期振动出现支撑高度自行回落的问题，中部的横向操作杆直接穿设在调节螺母的径向孔内，现场作业时不需要额外携带专用扳手，直接穿入撬棍或者钢管就能转动调节螺母，实现支撑高度的无级调整，调整行程覆盖常规现场的管线标高偏差范围，能解决管道安装过程中基础沉降、预制管段长度误差带来的对接错位问题，不需要额外切割垫铁或者焊接临时支撑，大幅提升管线安装的作业效率。从安装边界来看，该托架的底板安装孔距适配常规的设备基础预留孔位，

　　最小安装空间只需要预留出操作杆的转动半径即可，在狭窄的管廊层、设备旁的管线密集区域也能顺利安装使用，不会和周边的管线、桥架产生安装干涉。结构设计上做了受力优化，所有承力部位的焊缝都采用连续角焊缝，焊后做应力释放处理，避免长期承重出现焊缝疲劳开裂，顶部支撑块和升降螺杆之间采用铰接连接，当管道存在一定的倾斜角度时，支撑块可以自适应贴合管道外壁，不会出现局部点接触导致的管道外壁压痕或者应力集中问题。在实际现场应用中，这类可调管托既可以作为管道安装过程中的临时支撑工装，用来调整管线对接标高，完成法兰对接、焊缝焊接作业，也可以作为长期支撑构件固定在管线上，配合管卡实现管道的永久固定，尤其是在有温度变形的热力管线布设中，

　　还可以在支撑面添加聚四氟乙烯滑板，适配管道的热胀冷缩轴向位移，避免管道应力集中拉坏焊缝或者设备接口。相比市面上常见的齿式可调管托，螺旋调节的结构调整精度更高，可以实现毫米级的标高微调，在对管线标高要求严格的洁净管路、高压流体管路安装场景中优势明显，不会出现齿距调节的档位差问题，支撑状态下整个结构的受力沿立柱轴向传递，没有额外的偏载力矩，长期使用的结构稳定性更强，日常维护只需要定期在螺纹部位涂抹润滑脂，避免锈蚀导致调节卡涩即可，不需要复杂的维护保养作业。建模过程中对所有配合部位都做了公差适配，调节螺母和立柱螺纹的配合间隙控制在合理范围，既保证转动调节的顺畅度，又不会出现径向晃动导致的支撑不稳，底部安装板的平面度做了形位公差约束，安装后可以保证立柱的垂直度，避免长期偏载导致的螺杆弯曲变形。
