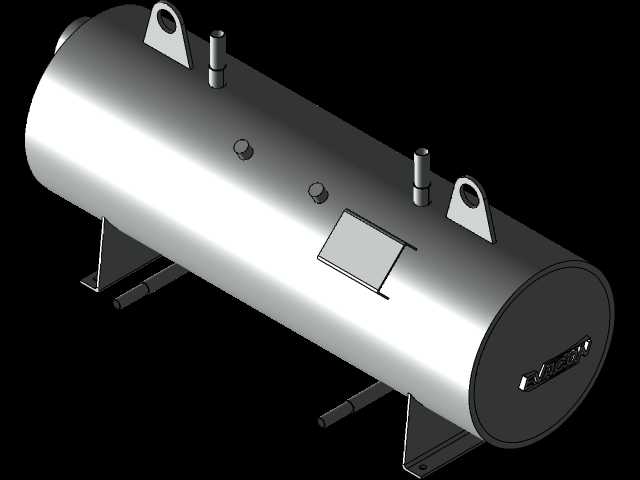

CFA-40双抽真空卧式双联冷凝装置

　　这款CFA-40双联冷凝装置主要面向真空蒸发工艺段的换热需求设计，常见于食品浓缩、中药提取、化工溶剂回收这类需要在负压环境下完成汽相介质冷凝的生产场景，区别于单筒结构的冷凝器，双联布局可以在相同占地空间下提升有效换热面积，同时适配双效蒸发系统的两路汽相进料需求，不用单独配置两台独立冷凝设备，能减少工艺管线的排布复杂度。从结构设计来看，整体采用卧式圆筒承压壳体，筒体两端采用标准椭圆封头做承压密封，这种封头形式的应力分布更均匀，在负压工况下不容易出现失稳变形，相比平盖封头能降低筒体端部的局部应力集中。筒体顶部对称布置两个吊耳结构，吊耳的开孔位置与重心匹配，满足车间内整体吊装就位的受力要求，吊耳与筒体的连接位置做了局部补强，

　　避免吊装时筒体局部受力过大产生变形。筒体上的接口布局充分考虑了现场配管的操作空间，顶部的两个竖向接口分别对应两路汽相进料，接口的伸出长度预留了法兰安装与管道保温的操作空间，不会出现法兰螺栓无法紧固的问题；筒体侧面的小口径接口分别作为不凝气排气口、冷凝液排出口、测温测压仪表接口，每个接口的位置都避开了内部换热管束的布置区域，不会在安装内件时与接口产生干涉。底部的两个鞍式支座采用标准鞍座结构，支座的底板预留了地脚螺栓安装孔，安装时可以直接固定在混凝土基础或者钢制设备框架上，支座与筒体的接触位置做了圆弧过渡，贴合筒体外径，保证支撑受力均匀，其中一个支座设计为滑动支座结构，能适配设备运行时的热胀冷缩位移，避免热应力拉裂焊缝或者损坏基础。

　　筒体侧面预留的方形检修口，方便后期检修时更换内部换热管、清理管程或者壳程的结垢，检修口的密封结构采用耐温耐腐的垫片，能保证负压工况下的密封性能，不会出现外界空气漏入系统破坏真空度的问题。在设计思路上，这款双联结构的冷凝装置将两个独立的冷凝腔集成在同一根筒体上，中间用承压隔板分隔开，两个腔室可以独立运行也可以并联运行，当其中一路需要维护清理时，另一路可以保持低负荷运行，不用完全停机，能提升连续生产场景下的设备稼动率。内部换热管采用正三角形排布，这种排布方式的管间间隙均匀，汽相介质在壳程流动时能充分与换热管外壁接触，提升冷凝换热效率，换热管与管板的连接采用强度胀加密封焊的形式，既能保证换热管与管板的连接强度，又能避免负压工况下出现泄漏，

　　影响系统真空度。从安装边界来看，设备的整体长度控制在常规车间的设备通道运输尺寸范围内，筒体直径适配标准的管道保温层厚度，安装时不需要额外拆除车间墙体或者通道护栏就能完成就位，设备的重心高度较低，鞍式支座的间距经过核算，满足卧式容器的支撑跨距要求，运行时不会出现筒体挠度过大的问题。设备的所有外露接口都采用标准法兰连接，法兰压力等级匹配负压工况的受力要求，现场配管时不需要单独定制非标法兰，能减少现场安装的工作量。在实际运行过程中，汽相介质从顶部接口进入壳程后，沿着筒体轴向流动，与管程内的冷却介质完成热量交换，汽相介质冷凝成液态后从筒体下部的冷凝液出口排出，不凝性气体从专门的排气口接入真空系统，避免不凝气在壳程积聚形成气阻，影响换热效率。双联结构的设计还能实现不同工况的灵活切换，比如在处理小流量汽相时可以只投用一个冷凝腔，降低冷却介质的消耗量，达到节能运行的效果；在大流量工况下两个腔室同时投用，保证冷凝效果满足工艺要求，不会出现汽相未完全冷凝就进入真空系统的问题，能有效保护后端的真空泵设备，避免液态介质进入真空泵造成液击损坏。
