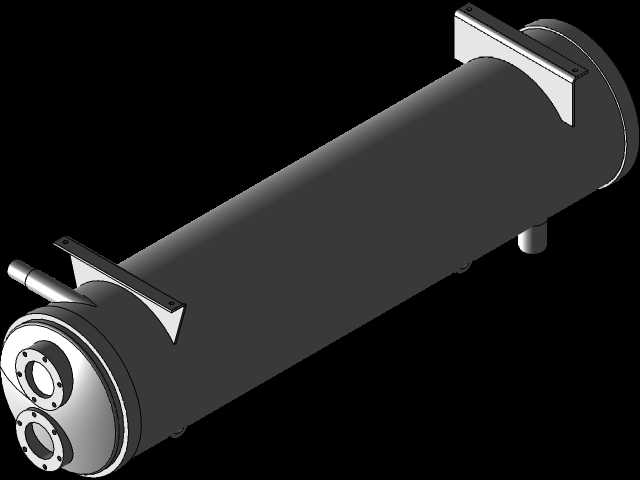

CFA-125简易卧式壳管式冷凝器结构

　　这款CFA-125简易冷凝器属于卧式壳管式换热设备，在中小型制冷系统、工业冷却循环回路中有着十分广泛的适配场景，常见于配套冷水机组、小型工艺冷却线、机床冷却系统等需要介质热量交换的工况中，核心作用是将高温气态冷媒携带的热量通过管壁传递给另一侧的冷却介质，完成气态冷媒向液态的相变过程，保障制冷循环的持续稳定运行。从结构设计来看，整体采用卧式圆柱壳体布局，筒体两端采用端盖密封结构，端盖上预留两组流体接口，分别对应冷却介质的进出通路，壳程侧预留的径向接口则用于冷媒的进出与排空、排污等辅助功能，这种双流程的管程设计能够有效延长冷却介质的换热路径，在有限的壳体长度内提升换热效率，同时卧式安装的形式能够降低设备整体的重心，

　　减少运行过程中的振动传递，也方便日常运维时的端盖拆卸与换热管清理。设备两侧设计有L型安装支脚，支脚与筒体采用焊接固定，支脚面上预留安装螺栓孔，安装时可直接通过螺栓将设备固定在机组机架或者混凝土基础上，安装边界需要预留端盖拆卸的操作空间，尤其是两端端盖外侧需要留出至少能抽出换热管束的检修距离，避免后期维护时出现空间不足的问题。设计过程中充分考虑了简易工况的使用需求，省略了复杂的外置附件，整体结构紧凑，壳体直径与长度的比例经过优化，既保证了足够的换热面积，又不会占用过多的安装空间，筒体上的支脚位置经过重心校核，安装后设备整体受力均匀，不会出现局部应力集中的问题。管板与筒体、端盖的连接密封面采用平面密封结构，适配常规的密封垫片，

　　能够满足常规中低压工况下的密封要求，避免运行过程中出现介质串漏的问题。在实际选型适配时，这款冷凝器能够匹配中小冷量的制冷压缩机，壳程的容积设计能够容纳足够的冷媒储量，同时兼顾气液分离的效果，减少液态冷媒进入压缩机的风险，冷却侧的接口通径与流量匹配设计，能够保证冷却介质在管内的流速处于合理区间，既避免流速过低导致的换热效率下降，也不会因为流速过高造成不必要的阻力损失与管壁冲刷。设备外表面的安装支脚除了固定作用外，还能够调整设备的安装水平度，保证运行过程中壳程内的液态冷媒能够顺利从出液口排出，不会在壳体底部形成积液死角。对于三维建模从业者而言，这款模型的结构完整还原了壳管式冷凝器的核心特征，从筒体的卷制结构、管板的开孔布局、

　　端盖的流道设计到支脚的焊接位置都做了准确的还原，能够直接用于制冷机组的整体装配干涉检查、管路布局设计参考，也可以作为同类换热设备建模的结构参考模板，帮助设计人员快速掌握卧式壳管式换热器的结构布局要点，在进行同类型产品改型设计时，可以直接基于该结构调整壳体长度、接口通径、支脚位置等参数，大幅缩短建模与结构校验的周期。在实际工程应用中，这类简易结构的冷凝器因为零部件少、密封点少，相比复杂结构的换热设备有着更高的运行可靠性，维护成本也更低，非常适合工况稳定、冷量需求不大的冷却场景，安装时只需要保证支脚固定牢固、接口密封可靠，即可投入长期运行，日常运维仅需要定期清理管程的水垢、检查密封面的泄漏情况即可，不需要复杂的维护操作。
