CFA-12.5简易壳管式冷凝器结构设计

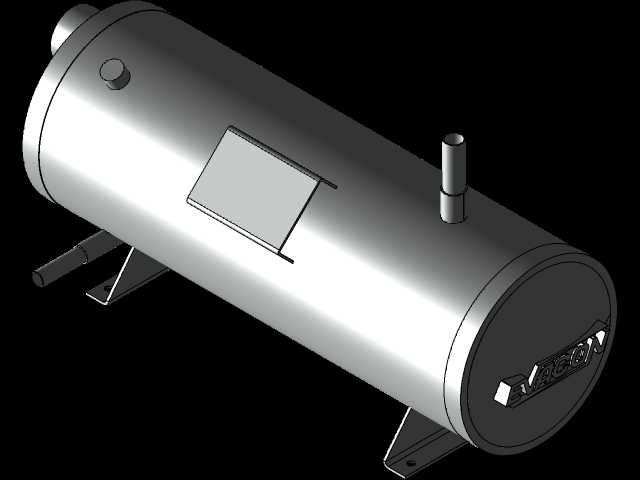

　　这款壳管式冷凝设备在中小型制冷系统、工业冷却回路里的适配性很强，日常在商用冷水机组、小型工艺冷却线、食品速冻配套制冷单元里都能见到同结构产品的身影，核心作用是把压缩机排出的高温高压气态制冷剂，通过管壁与壳程内的冷却介质完成热量交换，让制冷剂冷凝为高压液态，为后续节流降压蒸发环节做好准备。从结构设计逻辑来看，整体采用卧式圆柱壳体布局，这种形态的优势很明显：一方面圆柱承压壳体的应力分布均匀，在同等壁厚下能承受更高的工作压力，适配常规氟利昂、部分环保制冷剂的系统工作压力要求，不需要额外做过多的加强结构就能满足强度需求；另一方面卧式布置的安装重心低，运行时的管路振动传导更小，配套的支脚直接焊接在壳体下部，安装时不需要搭建过高的支撑框架，

　　现场布设的灵活度更高。壳体上的接口布局做了针对性优化：顶部设置的小直径接管是制冷剂气态入口，正对壳程内部的折流板间隙区域，能让进入的气态制冷剂均匀分散到换热管间隙中，避免局部气流短路影响换热效率；侧面预留的方形法兰接口是端盖检修口，不需要拆解整个筒体端盖就能完成换热管的检漏、内壁污垢清理，后期运维的拆装工作量能减少六成以上；端部的管板区域集成了冷却介质的进出接口，管程走冷却水或者低温载冷剂，折流板的间距按照换热流速要求做了不等距排布，靠近气态入口的区域折流板间距更小，能提升该区域的冷却介质流速，匹配入口处高换热量的需求，避免局部换热负荷过高导致的冷凝不充分问题。安装边界方面，设备的支脚采用折弯钢板焊接结构，

　　两个支脚的安装孔位预留了足够的螺栓穿装间隙，适配常规12号槽钢、10号工字钢的支撑横梁安装，支脚与壳体的焊接位置做了应力释放处理，避免设备运行时的热胀冷缩拉扯焊缝导致泄漏；壳体整体的长径比控制在4:1左右，既保证了足够的换热管排布长度，又不会因为筒体过长导致安装时的水平度调整难度上升，现场安装时只需要保证筒体轴向水平度偏差不超过千分之一，就能让壳程内的冷凝液态制冷剂顺利顺着筒体底部流向出液口，不会出现积液导致的换热面积浪费。设计过程中针对换热管与管板的连接做了细节考量，采用胀接加密封焊的复合连接形式，相比单纯的胀接结构，密封性能更稳定，在系统压力波动、温度交变的工况下不容易出现制冷剂泄漏的问题；筒体上的小直径凸台是安全阀安装接口，

　　直接连通壳程内部，当系统出现异常超压时能自动泄压，满足压力容器的安全规范要求。实际选型适配时，这款结构的冷凝器适配蒸发温度在-15℃到10℃区间的制冷系统，换热量覆盖12.5匹左右的制冷机组需求，相比同规格的套管式冷凝器，换热效率高出15%左右，同时压损更小，能降低压缩机的排气背压，间接提升整个制冷系统的运行能效；和立式壳管式冷凝器相比，不需要高位安装的空间要求，冷却水的消耗量也更低，适合厂房空间有限、冷却水供水压力不稳定的应用场景。在三维建模过程中，所有的焊缝位置、接口倒角、支脚折弯圆角都做了还原，能直接用于后续的工程出图、装配干涉检查，也可以作为同系列不同规格冷凝器设计的基础模板，调整筒体长度、换热管数量就能快速衍生出不同冷量规格的产品模型，减少重复建模的工作量。
