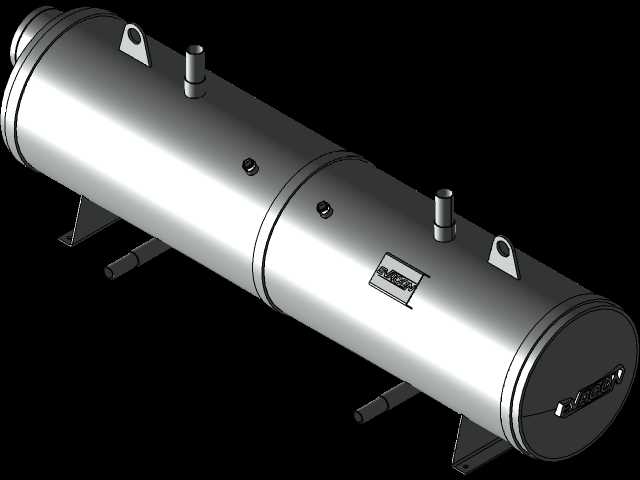

CFA-125型卧式双联真空冷凝器结构

　　在工业制冷、化工溶剂回收、真空蒸馏系统的配套环节中，冷凝单元的换热效率、压损控制与安装适配性，直接决定整套系统的运行能耗与工况稳定性，这款卧式双联结构的冷凝设备，正是针对大流量真空工况下的换热需求完成的结构设计。从实际落地的应用场景来看，这类双联冷凝结构常配套于中型真空冻干生产线、有机溶剂减压回收装置、以及机床切削液真空蒸馏净化系统，区别于单筒结构的冷凝器，双联布局可以在相同的安装占地长度下，拓展两倍的有效换热流程长度，让气态介质在筒体内的停留时间更充足，避免高流速下未完成相变的气态介质被真空机组抽走，造成介质损耗或者真空泵液污染。

　　从设备的实际用途出发，该结构核心承担两项核心功能：其一，是将上游蒸发器或蒸馏釜输出的高温气态工质，通过筒体内的换热管束与冷却介质完成充分热交换，让气态工质相变为液态完成回收；其二，双联结构的中间分隔腔室可以实现冷凝液的逐级气液分离，第一级筒段完成大部分高温气态工质的初步冷凝，夹带的未凝气与少量液滴进入第二级筒段后完成深度冷凝，配合筒体上设置的多个温度、压力检测接口，可以实时监测不同筒段的换热工况，方便运维人员调整冷却介质流量，匹配不同负荷下的运行需求。

　　在功能特性的设计考量上，这款结构没有采用常规的上下叠装双联布局，而是选择了同轴串联的卧式单筒体分隔结构，这种设计思路首先解决了叠装结构带来的安装重心过高问题，卧式布局的支撑脚直接固定在安装基础平面上，运行时的振动更小，不需要额外做高位承重支架。筒体上的吊耳结构对称布置在筒体重心两侧的上方位置，单台设备的吊装不需要额外做吊点平衡计算，现场安装时可以直接通过吊耳完成整台设备的吊装就位，降低现场施工的难度。筒体两端的端盖采用快开式法兰连接结构，当设备运行一段时间出现管束结垢问题时，不需要整体拆卸筒体连接管路，拆开端部法兰就可以抽出换热管束完成清洗，适配工业场景中长期运行的维护需求。

　　从外形尺寸与安装边界的设计细节来看，整台设备采用等直径筒体串联结构，筒体的外径保持统一，支撑脚的安装孔位沿筒体轴向对称布置，安装时只需要按照支撑脚的孔位间距在安装基础上预埋固定螺栓即可，不需要针对不同筒段做差异化的基础设计。筒体上的介质进出口接管全部沿筒体顶部垂直向上布置，冷却介质的进出口则布置在筒体端部的下侧位置，这种管路布局可以让现场的工艺管路、冷却水管路分别从设备上方和侧方接入，避免不同管路的交叉干涉，给现场管路安装预留足够的操作空间。筒体侧面预留的多个仪表接口，统一采用标准管螺纹规格，不需要现场二次加工就可以直接安装温度传感器、压力表或者安全阀，满足不同工况下的安全监测需求。

　　在结构细节的处理上，筒体的中间分隔位置采用加强圈做结构补强，避免双联结构在真空工况运行时，因为筒体内外压差过大导致分隔板出现变形，影响两个冷凝腔室的密封性能。支撑脚与筒体的连接位置采用圆弧过渡的焊接结构，分散筒体自重带来的局部应力，避免长期运行后支撑位置出现焊缝开裂的问题。每个筒段的下方都设置了独立的冷凝液排出口，两个排出口可以根据工况需求选择单独排液或者合并排液，适配不同工艺系统的管路设计逻辑。设备整体的外形轮廓没有突出的尖锐结构，所有外部焊接位置都做了圆弧打磨处理，既可以降低安装过程中磕碰伤人的风险，也能减少设备外表面的积灰死角，方便日常运维时的清洁打理。
