CFA-200简易管壳式冷凝换热设备结构

　　在中小型制冷系统、化工小试装置、工业冷却循环支路里，这类卧式管壳式冷凝设备的出镜率一直不低，不同于大型电站或者炼化装置用的大直径高压冷凝器，CFA-200规格的简易款主打紧凑安装、快速换热的实用属性，很多时候是作为整套冷却系统的末级冷凝单元，把上游过来的高温气态冷媒或者工艺介质，通过壳程与管程的逆向换热完成相变，把气态介质转化为液态，保障后续节流、回流工序的稳定运行。

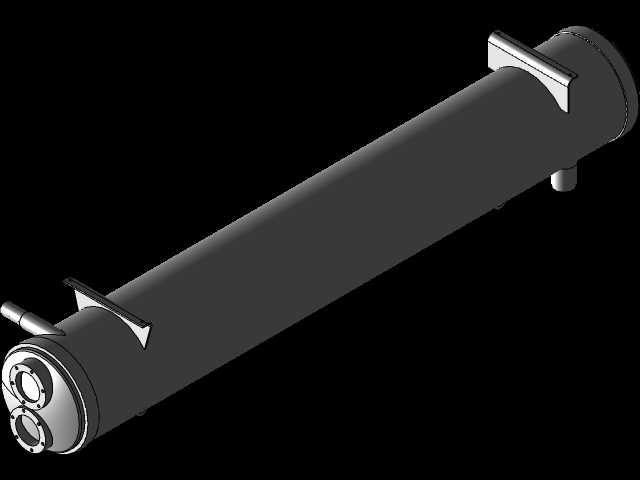

　　从结构设计逻辑来看，这款设备采用了经典的卧式单壳程双管程布局，筒体采用等径直段设计，两端通过管板固定换热管束，端盖侧预留了两个介质进出接口，对应管程的冷却介质流道——通常冷却走水或者低温冷媒的话，下进上出的接口布局刚好匹配流体自然升程的走向，减少流阻损失。壳程侧的筒体上设置了两个径向接口，分别对应待冷凝气态介质的入口和冷凝后液态介质的出口，气态介质从筒体上部进入后，会在壳程空间内均匀分散到换热管外壁，接触到低温管壁后逐步冷凝成液滴，顺着管壁汇流到筒体下部，从底部的出口排出，整个流道没有多余的挡板或者复杂的折流结构，就是靠大接触面积的管束完成换热，压损控制得很低，适合对压降敏感的低压工况。

　　安装层面，筒体上焊接的两个鞍式支座是核心的承载结构，支座的弧度和筒体外径完全贴合，焊接位置做了应力释放处理，避免长期承重或者热胀冷缩的时候出现焊缝开裂的问题。安装时需要注意两个支座的水平度偏差不能超过千分之一，不然筒体内的冷凝液会出现单侧积液，直接影响换热效率，甚至会出现液封导致气态介质流通不畅的问题。设备的安装边界需要预留端盖侧的抽管空间，长度至少要和筒体长度相当，方便后期检修的时候抽出换热管束做清洗或者更换，筒体上方要预留至少300mm的操作空间，方便对接管路和做日常的气密性检测。

　　实际应用里，这款简易冷凝器适配的场景很灵活，在小型冷水机组里，它可以作为氟利昂系统的冷凝器，把压缩机排出来的高温高压氟气冷凝成液态；在小型化工实验装置里，它可以用来冷凝有机溶剂蒸汽，回收蒸发出来的物料；在工业循环水的旁冷支路里，它也可以作为二次换热单元，把高温支路的热量传递给冷却循环水。因为结构简单，没有复杂的内部构件，它的抗污堵能力比带密集折流板的换热器要好，即使冷却水里带少量杂质，也不容易在壳程形成堵塞，后期维护只需要定期打开端盖，通刷换热管内壁的水垢就可以，维护成本很低。

　　设计的时候特意把筒体的长径比控制在合理区间，既保证了足够的换热行程，让介质在壳程有足够的停留时间完成相变，又不会因为筒体过长导致安装空间受限，两端的管板和筒体采用焊接连接，密封面做了精加工处理，端盖和管板之间用密封垫片压紧，只要螺栓扭矩均匀，完全可以满足低压工况下的密封要求，不会出现介质泄漏的问题。筒体上的所有外接接口都采用了标准法兰连接，和常规工业管路的适配性很强，不需要额外做转接件就可以直接对接现场管路，不管是新设备安装还是旧系统改造替换，都能快速完成装配。

　　从换热性能的匹配角度来说，这款结构的换热面积是按照常规冷凝工况的热负荷做的匹配，管程的流速控制在1.2m/s到1.8m/s之间，既可以保证足够的换热系数，又不会因为流速过高造成管壁冲刷腐蚀，壳程的气态介质流速控制在合理范围，避免高速气流带液，影响后续设备的运行。整体结构没有多余的冗余设计，所有构件都是围绕冷凝换热的核心功能设置，没有华而不实的附加结构，对于追求稳定可靠、维护简便的应用场景来说，这种简易结构的冷凝器反而比复杂结构的设备适用性更强，长期运行的故障率也更低。
