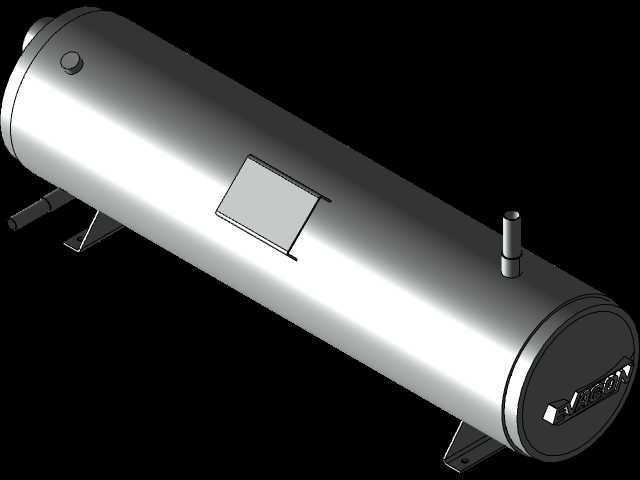

卧式壳管式CFA-20简易冷凝器结构设计

　　在工业制冷、工艺冷却以及中小型换热系统的配套选型中，卧式壳管式冷凝器始终是兼顾换热效率与安装便利性的常用方案，本次呈现的CFA-20简易冷凝器结构，正是针对中小冷量工况优化设计的卧式壳管换热单元。从实际应用场景来看，这类设备常配套于中小型冷水机组、工业冷却循环系统、化工工艺的冷凝回收工段，也可作为机床冷却系统、小型制冷装置的核心换热部件，适配需要将气态介质冷凝为液态，同时通过壳程或管程介质带走相变潜热的工况。

　　从结构设计思路来看，该冷凝器采用经典的卧式单筒壳程布局，主体承压筒体采用等径直筒结构，两端采用平盖式端封结构，相比异形封头加工难度更低，更适配小批量生产或定制化改造的需求，筒身侧面预留的两个径向管嘴，分别作为气态介质入口与冷凝液出口，位置布局充分考虑了介质流向特性：气态介质入口设置在筒体上部区域，符合气相介质上浮的流动特性，减少进气对筒内换热管束的冲击，冷凝液出口设置在筒体下部低位，保证冷凝后的液态介质可以依靠重力完全排出，避免筒内积液影响换热面积利用率。筒体底部设置的两个鞍式支座，是卧式压力容器的标准支撑结构，支座的安装孔位间距、支座高度都经过匹配性设计，既保证安装时的支撑稳定性，也预留了底部接管的操作空间，避免安装时底部管路与安装基础发生干涉。筒身侧面设置的方形盖板结构，是该简易型号的特色设计，该盖板可作为检修手孔或者管束抽拉的预留口，相比需要拆卸整个端盖的常规结构，日常维护时仅需拆卸该盖板即可观察筒内结垢情况、清理管束表面的污垢，大幅降低后期运维的拆解工作量，对于水质较差、容易结垢的冷却工况，该设计能有效缩短设备维护的停机时间。

　　从安装边界与尺寸适配角度，该卧式筒体的长径比控制在合理区间，既避免长径比过大导致的筒体挠度问题，也不会因为长径比过小造成壳程介质流动短路，影响换热效率。筒体上的所有外接管口都采用标准法兰连接结构，适配行业通用的管路对接标准，不需要额外定制过渡连接件，现场安装时可以直接对接同规格的工艺管路。鞍式支座的底板采用带腰型孔的设计，允许设备在运行过程中因为温度变化产生的热胀冷缩位移，避免热应力集中导致的焊缝开裂或者管路拉脱问题。筒体顶部设置的小型管嘴，可作为排气阀或者安全阀的安装接口，用于设备启动时排出筒内不凝性气体，或者超压工况下的泄压保护，符合压力容器的安全设计规范。

　　从功能特性来看，该简易冷凝器在设计时简化了不必要的复杂结构，去掉了常规冷凝器里的多程折流板、复杂的管程分程结构，更适配冷凝负荷稳定、对压降要求不苛刻的工况，壳程介质流动阻力更低，循环泵的功耗更小，同时结构简单带来的另一个优势是加工制造成本更低，生产周期更短，对于项目周期紧张、预算有限的配套场景非常适用。需要注意的是，该结构在选型时需要核对安装空间的横向长度预留，因为卧式布局需要沿筒体轴向预留足够的管束抽拉空间，同时安装基础需要保证水平度，避免筒体倾斜导致的冷凝液排净困难、换热面积利用率下降的问题。另外筒身的所有外接接口的方位都可以根据实际安装场景调整，在三维建模过程中所有接口的位置都采用参数化驱动，修改接口方位、调整筒体长度或者直径时，相关的支座、加强结构都可以同步更新，方便设计人员根据具体的工况参数快速调整模型，生成符合项目需求的定制化结构。对于三维建模从业者来说，该模型的结构逻辑清晰，涵盖了卧式压力容器的典型特征：承压筒体、端封结构、鞍式支座、工艺接管、检修口结构，可作为同类壳管式换热设备建模的基础参考模板，建模时可以通过抽壳、拉伸、阵列等基础特征完成所有结构的搭建，不需要复杂的曲面操作，能帮助初学者快速掌握压力容器类设备的建模思路与结构设计要点。
