CFA-25卧式列管简易冷凝换热装置

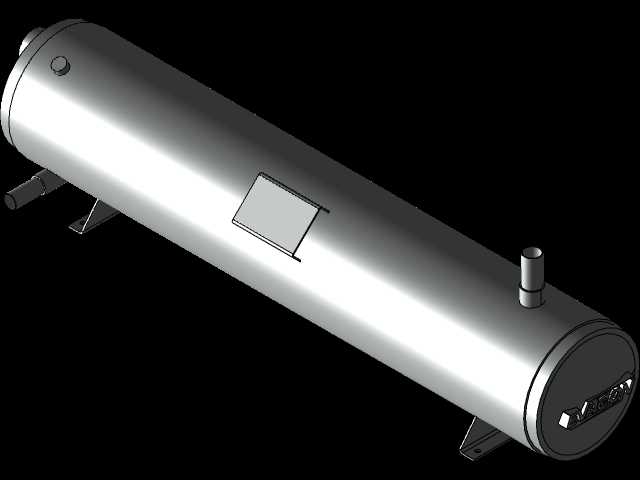

　　在化工、轻工、食品加工及小型动力配套的换热工况里，这类卧式列管结构的简易冷凝装置一直是中小处理量工况下的高适配选项，不同于大型管壳式换热器动辄数米的筒身与复杂的管板分区结构，CFA-25规格的冷凝装置瞄准的是单支路、小流量的蒸汽冷凝回收场景，常见于小型蒸馏装置末端、实验室中试线溶剂回收段、空压机余热回收支路这类不需要多程换热、负荷波动区间小的工位。从结构落地的角度看，整个装置采用卧式单筒身布局，筒身采用等径直管段搭配两端标准椭圆封头的焊接结构，这种选型首先是考虑到小规格设备的加工便利性，等径直筒的卷制、焊缝探伤成本远低于变径结构，同时椭圆封头的应力分布特性能够在0.6-1.6MPa的常规工作压力下，不需要额外加厚封头板材就能满足强度要求，对于需要承受一定蒸汽侧压力、冷凝侧通冷却水的工况来说，这种结构的安全冗余足够覆盖日常运行的水锤、压力波动冲击。筒身底部设置的三个鞍式支座是卧式容器的标准支撑结构，建模时特意做了支座底板的安装孔位预留，安装时可以直接通过膨胀螺栓固定在型钢支架或者混凝土基础上，支座的间距设置避开了筒身的环向焊缝位置，同时保证两个端支座到封头切线的距离控制在筒身直径的0.2-0.3倍区间，避免筒身运行时因为热胀冷缩产生的附加应力集中在焊缝位置。筒身侧面预留的方形检修口是这类简易冷凝器的实用设计，不同于大型设备的可拆卸管箱结构，小规格设备不需要频繁抽出管束清理，

　　这个方形手孔刚好可以满足操作人员伸入筒内检查列管结垢情况、清理管口残留杂质的需求，手孔的密封面采用突面结构，搭配耐温橡胶垫片就能满足常规水、蒸汽类介质的密封要求，不需要采用加工成本更高的凹凸面或者榫槽面密封。筒身上方伸出的短管是不凝气排出口，在冷凝装置运行过程中，蒸汽里夹带的不凝性气体会逐渐聚集在筒身上部的气相空间，如果不及时排出会在列管表面形成气膜，大幅降低换热效率，这个接口的位置特意设置在距离蒸汽进口最远的封头侧上方，刚好是不凝气聚集的死角位置，运行时只需要保持小开度的排气阀就能持续排出不凝气，不需要频繁操作。筒身端部的小直径短管是冷凝液出口，设置在封头最低点位置，能够保证冷凝形成的液体完全靠重力自流排出，

　　不会在筒内积液形成液封淹没部分列管，影响有效换热面积。从设计思路上看，整个装置没有做多余的结构冗余，列管采用正三角形排布，在有限的筒身直径内最大化布置换热管数量，管板和筒身的连接采用焊接加胀接的复合工艺，建模时特意还原了管板外侧的焊接坡口结构，能够让施工人员直观看到焊接作业的空间余量，避免现场安装时出现焊枪无法伸入的问题。筒身外表面没有设置额外的保温支撑件，是因为这类小规格设备如果用于室内工况，用户可以根据自身需求直接包裹橡塑保温棉，不需要提前焊接保温钉，减少不必要的加工工序；如果用于室外露天工况，也可以后续在筒身外侧加装薄钢板防护罩，不会和现有结构产生干涉。安装边界方面，整个装置的水平长度控制在适配常规2米型钢支架的范围内，

　　筒身中心到基础面的高度预留了足够的冷凝液管道安装空间，底部支座的安装孔横向、纵向间距都符合通用管道支架的孔位模数，不需要用户现场重新配钻基础孔位；侧面的所有外接管道接口都采用统一的公制管螺纹规格，能够和常规工业水管、蒸汽管快速对接，不需要额外配置转换接头。在实际选型适配时，这类简易冷凝器的处理量刚好匹配每小时25平方换热面积对应的冷凝负荷，对于乙醇、水蒸汽这类常见介质的冷凝工况，在冷却水进水温度30摄氏度以下、出水温度控制在40摄氏度左右的常规工况下，能够稳定将饱和蒸汽冷凝为饱和液体，不需要过冷段的额外结构，整体结构的阻力损失控制在50kPa以内，不会对上游的蒸馏塔、蒸发器的运行压力造成明显影响。建模过程中对所有焊缝位置、接管伸出长度、支座圆角都做了1:1的还原，没有做简化处理，结构设计人员可以直接参考这个模型调整接管方位、增减接口数量来适配自身的工位需求，不需要从零开始搭建筒身、封头、支座的基础结构，能够大幅缩短中小换热设备的设计周期。
