CFA-30蒸发式列管冷凝器结构设计

　　这款CFA-30型蒸发式列管冷凝器，核心应用场景集中在中小型制冷系统、化工溶剂回收工段、小型工艺流体冷却回路中，区别于大型卧式管壳换热器的大占地设计，该款设备做了紧凑化的结构优化，适配厂房空间局促、安装预留边界有限的工况。从实际用途来看，设备通过壳程与管程的介质逆向流动实现热量传递，管程走待冷却的高温气态介质，壳程通过蒸发换热的方式带走相变潜热，相比普通水冷列管冷凝器，同等换热面积下冷却介质消耗量可降低四成左右，适合缺水区域或者配套闭式循环冷却系统的生产线使用。

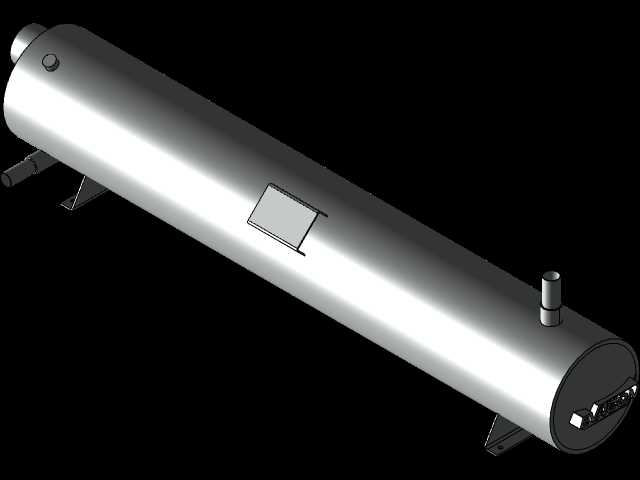

　　从功能特性上拆解，设备主体采用卧式圆柱形筒体结构，筒体两端采用标准椭圆封头密封，一端封头预留介质进出管接口，接口采用外伸式短管设计，方便现场与工艺管道做法兰对接，无需额外焊接转接段；筒体底部设置两个鞍式支座，支座上开有长圆形安装孔，可抵消设备运行过程中因温度变化产生的热胀冷缩位移，避免安装焊缝受附加应力拉扯开裂。筒体侧面预留了检修手孔结构，就是图中筒体中部的方形盖板结构，日常运维时无需拆开两端封头，即可通过手孔检查管程结垢情况、清理壳程沉积的杂质，大幅降低停机维护的工作量。筒体顶部设置的小直径接管为排气口，设备初次投用充介质时，可通过该接口排尽壳程内部的积存空气，避免气阻导致换热效率下降；底部对应位置设置排污口，停机检修时可排尽壳程内的残留积液，防止冬季低温环境下积液冻裂换热管。

　　设计思路上，这款设备做了几个很贴合现场使用的细节优化：首先是换热管采用正三角形排布，在相同筒体内径下可排布更多换热管，提升单位体积的换热面积，比正方形排布的换热管填充率高出15%左右；其次是管板与筒体的连接采用焊接加贴胀的复合工艺，避免不同介质压力波动下出现管板焊缝渗漏的问题，适配压力波动频繁的间歇式生产工况；另外筒体外部没有做额外的保温层预留结构，因为蒸发式冷凝器的外壳本身就是换热面的一部分，外表面直接与冷却喷淋水接触，所以筒体板材选用了耐腐蚀的碳钢材质做表面钝化处理，抵御长期水淋带来的锈蚀问题。

　　关于外形尺寸与安装边界，这款设备的筒体长径比控制在6:1，属于卧式换热器的常规合理区间，既不会因为长径比过大导致筒体挠度超标，也不会因为长径比过小导致介质流动分布不均。安装时需要预留的空间边界为：设备两端接管外侧至少留出300mm的管道操作空间，用于法兰螺栓的紧固与后期拆卸；筒体上方至少留出500mm的空间，用于安装喷淋水分配管与收水器；底部支座下方需要做100mm高的混凝土基础，预留排污管道的安装空间，同时避免地面积水浸泡支座导致锈蚀。设备的整体重心落在两个鞍式支座的中心连线上，安装时无需额外做配重固定，只要将支座与基础预埋钢板点焊固定即可，安装工序比立式冷凝器简化很多，适合现场快速组装就位。

　　在实际选型适配时，这款30型的冷凝器适配的制冷量区间在15-25kW，可配套小型冷水机组、溶剂回收装置、实验室中试生产线使用，设备的管程设计压力为1.6MPa，壳程设计压力为0.6MPa，可满足大部分常压或低压工况的换热需求。结构建模时对所有焊缝位置都做了工艺坡口的细节还原，换热管与管板的连接节点、支座与筒体的焊接加强筋、封头与筒体的法兰连接螺栓都做了1:1的参数化建模，可直接用于工程出图、装配干涉检查，也可作为同系列不同规格冷凝器设计的基础模板，调整筒体长度、换热管数量即可快速衍生出其他型号的产品模型。
