CFA-40卧式蒸发式共管冷凝装置结构设计

　　在化工、轻工、食品加工及中小型制冷配套系统中，蒸发式共管冷凝器是承担气态介质相变冷凝、实现系统热量外排的核心换热设备，这款CFA-40规格的卧式冷凝装置，针对中小产能工况的安装空间、换热效率需求做了针对性的结构优化，适配常规开式循环冷却系统的配套要求。从实际应用场景来看，这类冷凝装置常配套于中小型蒸馏系统、溶剂回收机组、小型制冷压缩机组以及化工反应后的尾气冷凝工段，承担将高温气态工质通过管壁与管外喷淋水膜、流通空气的接触换热，完成气态到液态的相变转化，相比传统列管式冷凝器，蒸发式共管结构的换热路径更短，相同换热面积下的设备占地更小，适配厂房层高有限、设备布置紧凑的生产场景。

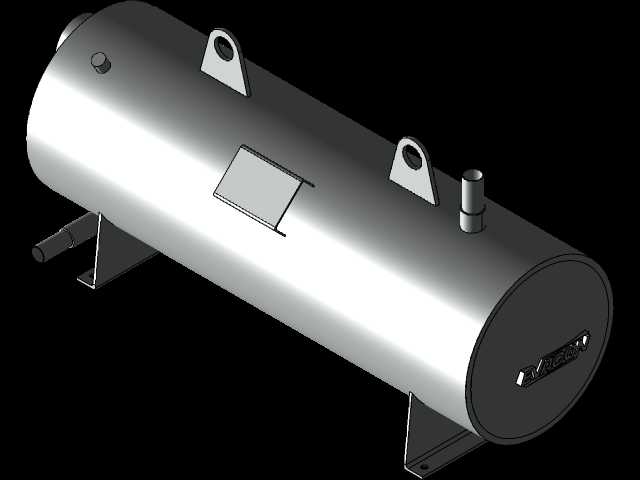

　　从设备实际用途出发，该装置核心功能是实现工质的相变冷凝，同时兼顾一定的气液分离缓冲作用，卧式布置的筒体结构可以让冷凝后的液态工质顺着筒体内壁自然汇集到筒体下部的集液区，避免冷凝液滞留覆盖换热面影响换热效率。设计过程中首先考虑了安装边界的适配性，筒体采用等径直筒结构，底部设置两个对称的鞍式支座，支座的安装孔距按照常规中小型卧式容器的安装规范预留，可直接适配常规型钢焊接支架或者混凝土基础的安装要求，不需要额外做安装位的定制改造；筒体顶部设置两个对称的吊耳结构，吊耳的开孔尺寸、焊接位置按照设备整体起吊重心做了偏移校核，起吊时可以保证筒体水平，避免吊装过程中出现倾斜磕碰，适配车间常规吨位的行车吊装作业要求。

　　产品功能特性上，筒体端部的管箱结构采用快开式盲板设计？不，从模型结构来看，筒体端部采用焊接式平盖封头，封头上预留了工质进出口、排气口、排污口的接口位置，接口的伸出长度、法兰连接尺寸按照通用管路配套标准设计，可直接对接同公称直径的工艺管路，不需要额外配置过渡接头。筒体侧面设置的方形检修口，位置正对内部共管束的中部区域，日常运维时可以通过检修口观察内部换热管的结垢情况，也可以通过该口完成局部换热管的疏通、清理作业，不需要整体拆开端盖，降低运维的工作量。顶部的排气接口设置在筒体轴向的中部偏上位置，刚好对应不凝性气体的聚集区，运行过程中可以通过该接口定期排出系统内累积的不凝性气体，避免不凝气在筒体内聚集形成气阻，降低换热效率。筒体底部的排污口设置在鞍式支座之间的最低位置，停机维护时可以完全排净筒体内积存的冷凝液、污垢杂质，避免积液长期滞留造成筒体内部腐蚀。

　　设计思路上，这款冷凝装置没有采用复杂的异形筒体结构，整体以规则圆柱筒体为核心主体，换热管采用共管式排布，相比传统等距列管排布，共管结构可以在相同筒径下布置更多的换热面积，同时管间的流道更均匀，管外的水膜可以顺着换热管外壁均匀铺展，避免出现干斑影响换热效果。支座的高度设计预留了底部管路的安装空间，排污口接出后可以直接对接排污管路，不会和基础面产生干涉。筒体上的铭牌安装位设置在端部封头的醒目位置，安装后可以直接观察到设备的参数标识，方便日常巡检核对。所有外置的接口、吊耳、支座的焊接位置都做了应力分散处理，避免焊接应力集中造成长期运行过程中的焊缝开裂问题，适配长期带压运行的工况要求。

　　从外形尺寸与安装边界来看，该设备的整体长径比控制在4:1左右，属于典型的卧式中小型容器尺寸，安装时需要预留的轴向操作空间主要集中在端部封头一侧，方便管路阀门的操作与检修，径向方向只需要预留侧面检修口的操作空间即可，相比立式冷凝器，对厂房的层高要求更低，适合布置在多层厂房的低层区域或者露天装置区。设备的整体重心落在两个鞍式支座的支撑范围内，安装后不需要额外做地脚螺栓的特殊加固，只要保证基础面水平即可满足运行稳定性要求，运行过程中的振动幅度很小，不会对周边配套管路产生额外的应力影响。
