3.5寸SPI接口带触摸TFT液晶显示模组

　　在嵌入式开发与小型工业终端的选型过程中，3.5寸规格的显示模组一直是兼顾显示面积与安装空间的热门选择，这款带ILI9488控制器的TFT显示模组，正是针对这类场景做了全维度的结构适配。从实际落地的应用场景来看，这类模组常被用在手持检测设备、小型工业控制人机界面、嵌入式开发学习板配套显示、便携检测仪器的交互界面上，不少做小型智能装备的结构工程师在选型时，会优先考虑这类集成度高的模组，不用单独拆分驱动板、背光、触摸层的装配公差，能大幅缩短整机的结构开发周期。

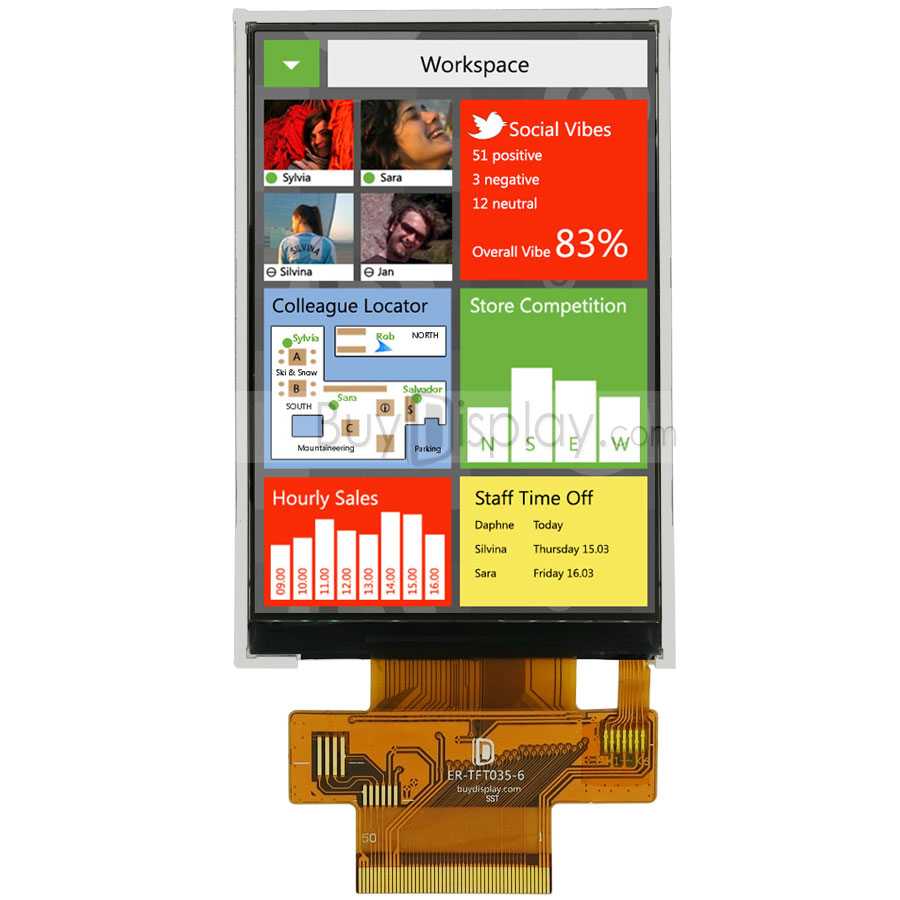

　　从功能特性上看，这款模组分辨率为320*480，采用ILI9488作为显示驱动芯片，支持8080接口的8位、9位、16位并行模式，同时也兼容3线、4线串行SPI通讯，对于IO资源紧张的单片机控制场景十分友好，不管是用传统的51、PIC、AVR单片机，还是现在常用的ARDUINO、ARM核心板、树莓派这类嵌入式主控，都能直接驱动，不需要额外增加复杂的转接电路。可选的电容触摸版本搭载FT6236控制芯片，能实现全区域的手指触摸检测，不需要额外配备手写笔，表面覆盖的光滑玻璃盖板，既提升了触摸操作的手感，也能对内部的液晶层起到物理防护作用，避免日常使用中的轻微剐蹭直接损伤液晶面板。

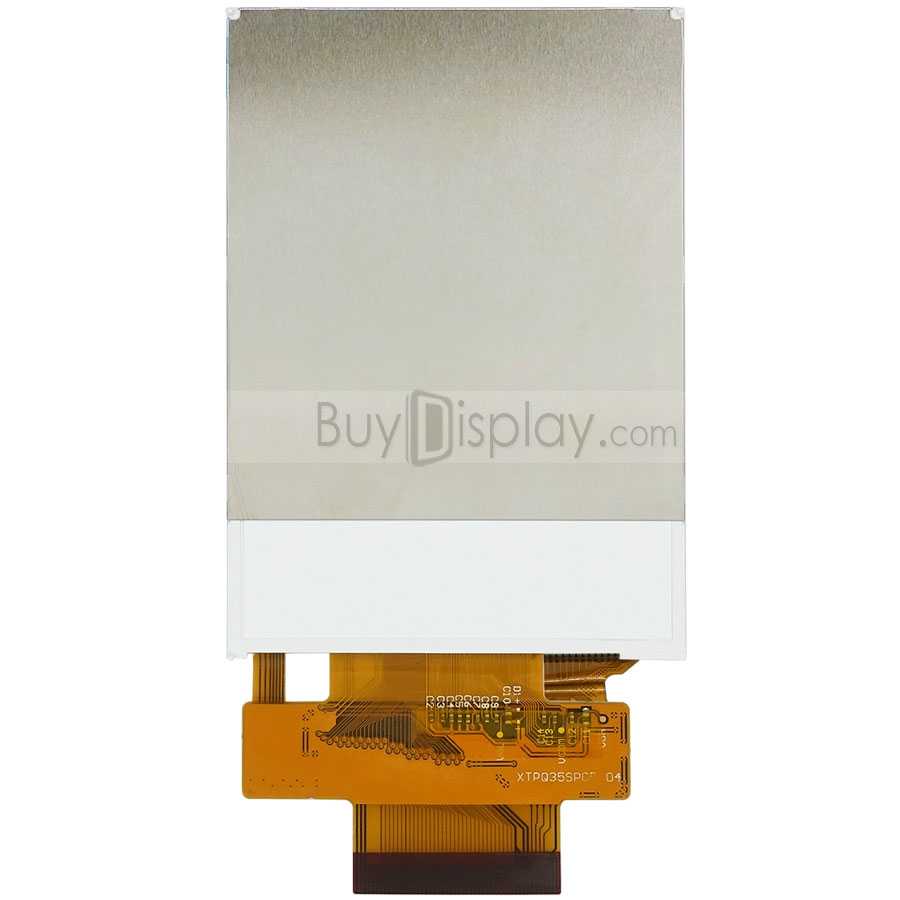

　　做结构设计时最关心的安装边界与尺寸细节，这款模组也做了明确的结构预留：液晶显示区域的有效视窗和外围的金属固定边框做了清晰的公差区分，FPC排线采用zif连接器对接，组装时不需要焊接，直接卡入对应插座即可完成连接，后期维护拆卸也十分方便，不管是横向安装还是竖向安装都能适配，驱动芯片支持横竖屏的寄存器切换，不需要额外调整结构安装方向就能匹配不同的整机UI布局。背光部分采用侧入式均匀导光结构，不会出现局部亮斑的问题，在工业现场的常规光照环境下，显示内容都能清晰辨识，可视角度覆盖常规操作的视角范围，不会因为操作人员的观察角度偏移出现色彩偏失、内容看不清的问题。

　　从设计思路上看，这款模组没有做多余的冗余结构，整体厚度控制在薄型化的范围内，对于对安装厚度有严格要求的手持设备来说，不会因为模组过厚导致整机壳体无法合模。FPC排线的出线位置做了补强处理，反复弯折也不容易出现排线断裂的问题，适合需要经常开盖维护的设备场景。金属边框的四个角预留了装配定位的缺口，结构设计时可以直接在壳体上做对应的定位柱，装配时不需要反复调整位置就能对准视窗窗口，减少装配环节的调整工时。不少做工业手持终端的工程师反馈，这类集成触摸的显示模组，比单独采购液晶面板、触摸板、背光层自己组装的良率高很多，因为不同部件之间的贴合公差在模组出厂时就已经管控到位，自己组装很容易出现灰尘进入显示层、触摸偏移、背光不均的问题，直接选用成品模组能规避很多生产环节的装配问题。

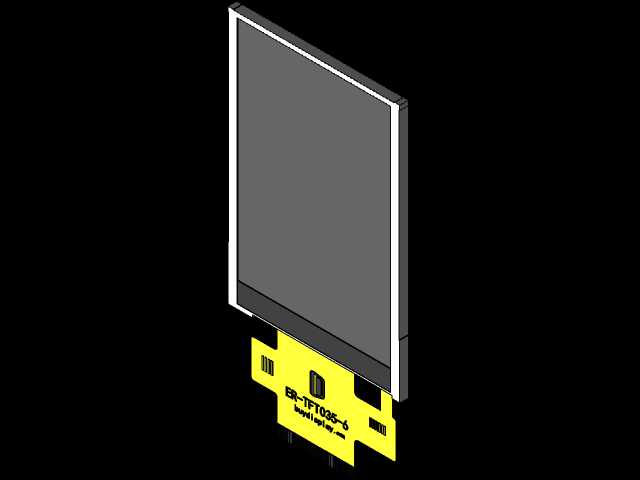

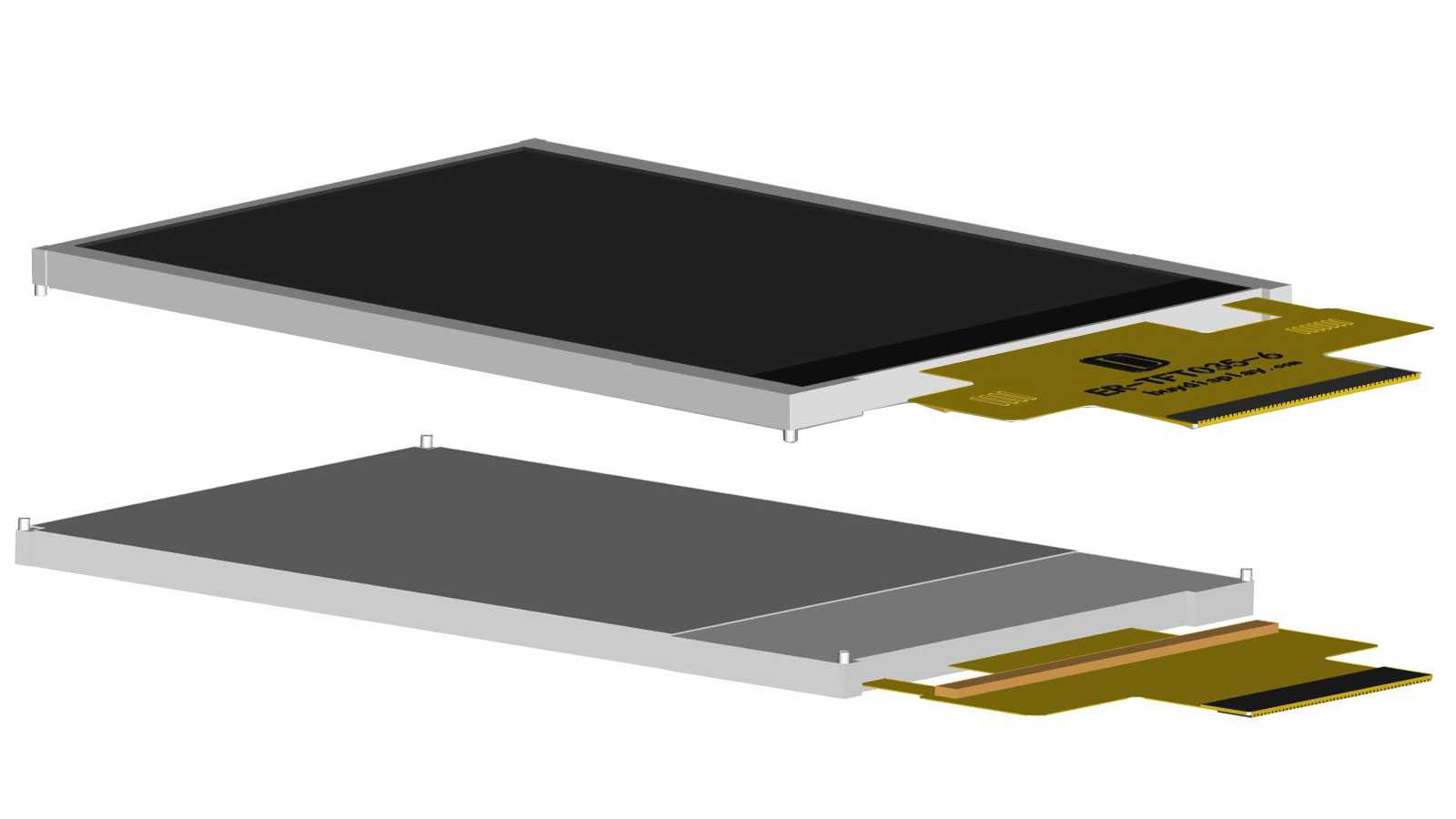

　　在实际的设备适配过程中，需要注意FPC排线的弯折半径不能过小，布线时要给排线留出足够的弯折空间，避免排线被壳体结构件挤压导致通讯故障。玻璃盖板的边缘做了倒角处理，装配时不会刮伤壳体的视窗泡棉，配合一圈薄的防尘泡棉就能实现前面板的IP54级防尘防护，适合用在有少量粉尘的工业现场环境。模组的供电电压范围兼容常规嵌入式系统的3.3V供电，不需要额外增加电压转换电路，电源引脚的走线做了滤波处理，不会因为主板上的电机驱动等干扰源导致屏幕出现水波纹干扰。对于做三维建模的工程师来说，这款模组的模型还原了所有结构细节，包括FPC排线的金手指位置、金属边框的固定缺口、触摸层与液晶层的层叠结构，在做整机结构干涉检查时，可以直接导入模型进行装配验证，不需要自己手动测绘每个尺寸，能大幅提升结构设计的效率，避免因为尺寸测绘错误导致开模后出现装配干涉的问题。
