3.5英寸全视角IPS电容触控显示屏结构

　　在嵌入式设备与人机交互终端的结构设计环节，显示触控组件的选型与安装适配直接决定整机的交互体验与装配可靠性，这款3.5英寸规格的IPS全视角TFT电容触控屏，是面向小型嵌入式控制场景开发的一体化显示触控组件，在工业手持终端、小型检测设备面板、桌面级控制装置、开源硬件开发平台等场景中有着广泛的适配空间。

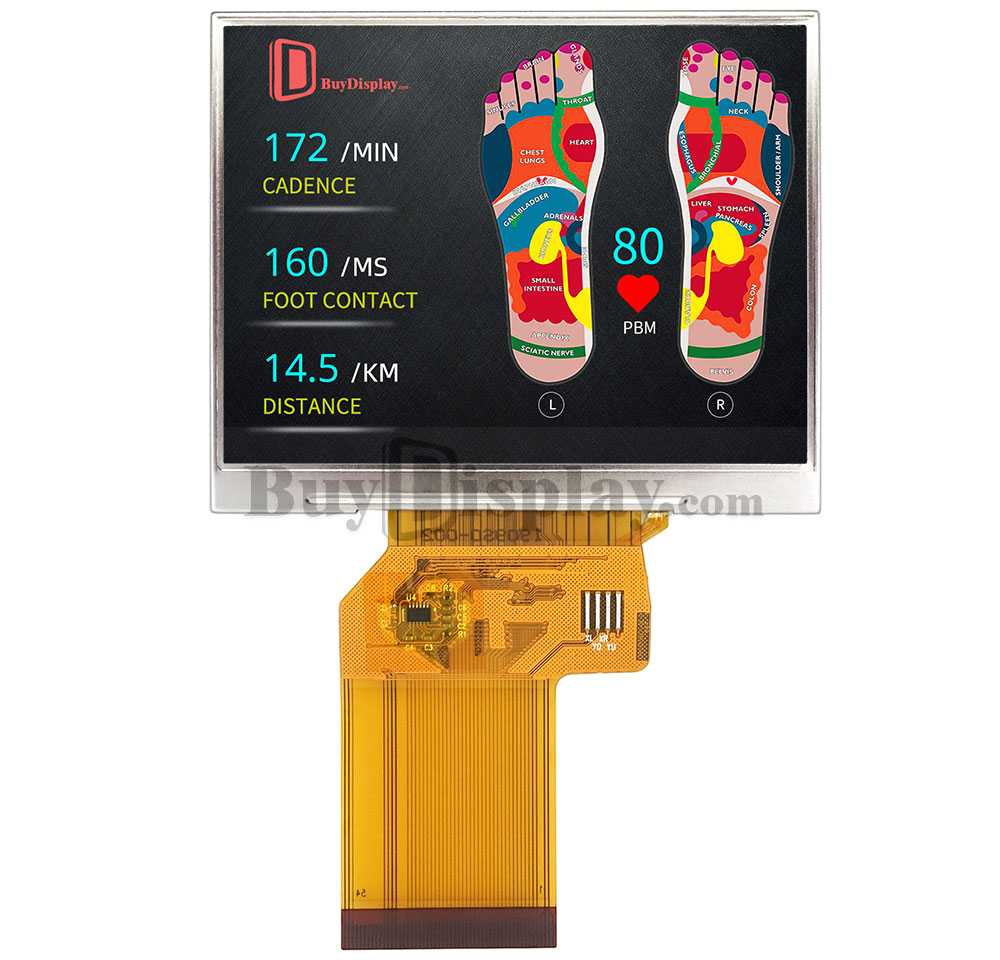

　　从实际功能特性来看，该组件集成了显示驱动与电容触控控制单元，显示分辨率达到640×480，采用IPS面板实现全视角显示效果，避免了传统TN面板侧视偏色、对比度骤降的问题，在设备安装位置存在多角度观察需求的场景下，能够保证不同站位的操作人员都能清晰读取屏幕显示的参数、状态信息。接口层面采用SPI加RGB的组合接口形式，能够适配8051、PIC、AVR、ARDUINO、ARM等多系列主流单片机的驱动需求，无需额外增加复杂的转接电路，降低了主控板的布线难度与BOM成本；屏幕自带的FPC柔性排线采用预弯折设计，在结构装配时可以根据壳体内部的空间走向调整排线排布，避免硬连接排线在装配过程中出现折损、接触不良的问题。配套的LED背光驱动采用PT4110方案，背光亮度稳定，支持通过PWM信号调节亮度，能够适应不同光照环境下的显示需求，在强光环境下可以提升亮度保证可读性，在暗光环境下降低亮度避免刺眼，同时兼顾功耗控制。

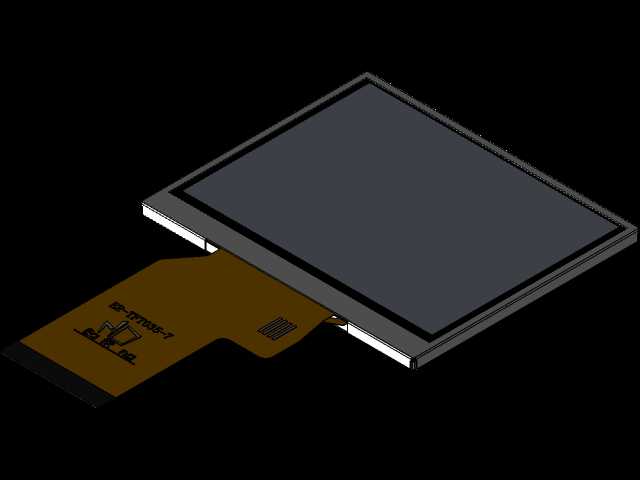

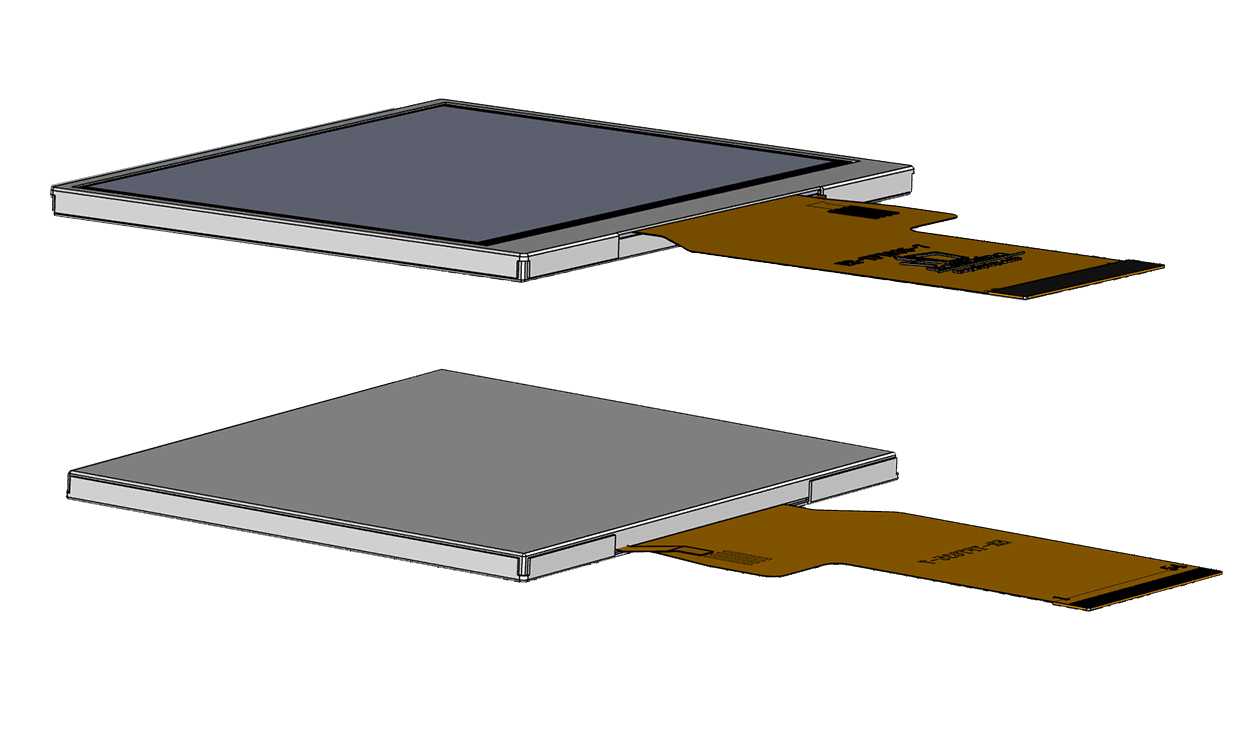

　　从结构设计思路来看，该组件采用显示面板与电容触控层一体化贴合的结构，相比分离式的显示加触控外挂方案，整体厚度更薄，装配工序更简单，不需要额外设计触控层的固定压合结构，减少了整机装配的公差累积。屏幕主体的外框采用窄边设计，在3.5英寸的显示尺寸下尽可能压缩了非显示区域的占比，能够适配小尺寸设备的面板开孔需求，不会因为屏幕边框过宽导致设备面板尺寸被迫加大。FPC排线的出线位置位于屏幕侧边的中部，排线长度预留了足够的装配余量，排线上预先设置了定位孔与接插件焊接位，在装配时可以直接通过接插件与主控板连接，不需要手工焊接排线，提升了批量装配的效率，也降低了虚焊导致的接触故障概率。

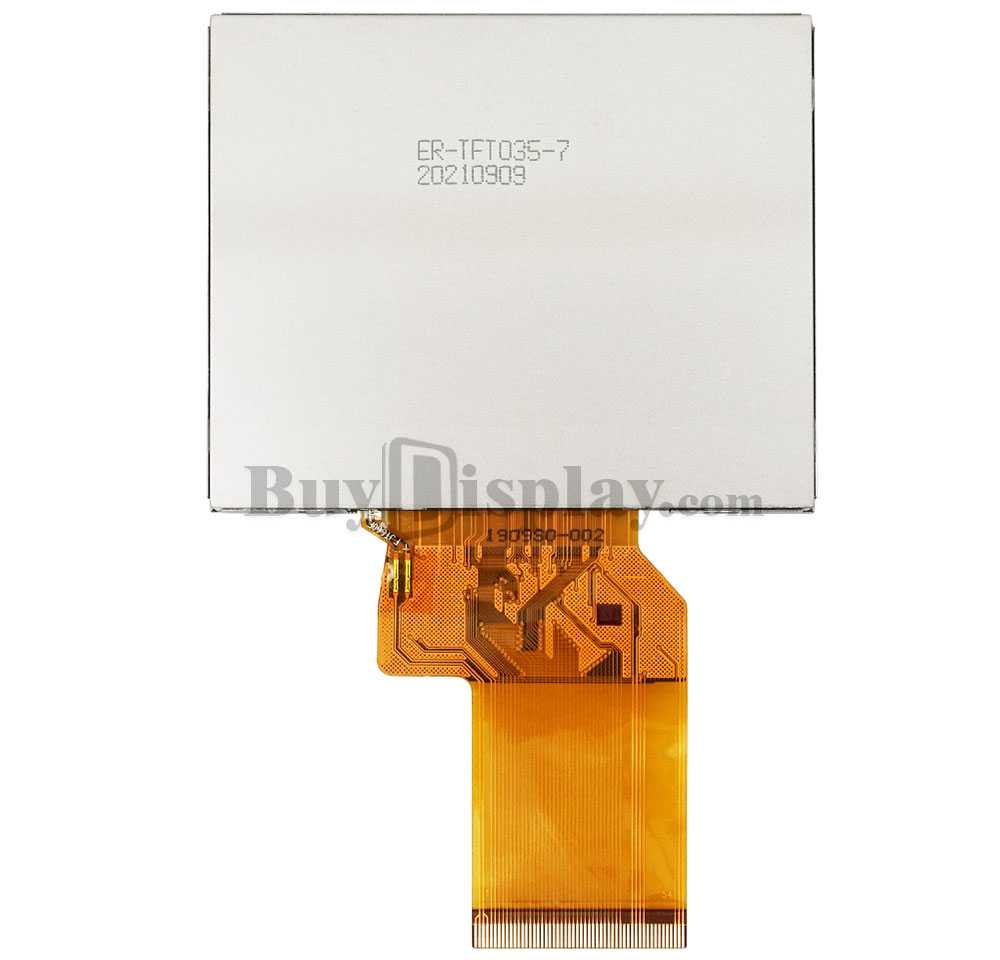

　　在外形尺寸与安装边界层面，该屏幕的显示区域为标准3.5英寸4:3比例，整体外形的长宽尺寸控制紧凑，厚度方向上，显示面板加触控层加背光模组的总厚度较薄，在进行壳体结构设计时，屏幕安装槽的深度不需要预留过大空间，能够给壳体内的主控板、电池、其他功能模块留出更多的排布空间。安装固定方式上，屏幕背部为平整的背光模组平面，可以通过双面泡棉胶粘接固定在设备壳体的内筋位上，也可以通过屏幕四周的预留点位设计压片进行螺丝固定，两种固定方式都能保证屏幕在振动、轻微冲击的使用场景下不会出现移位、松脱。需要注意的是，屏幕的可视区域边缘到壳体面板开孔边缘需要预留至少0.3mm的安全间隙，避免壳体加工公差导致屏幕被挤压出现水波纹、触控失灵的问题；FPC排线的弯折半径不能小于排线厚度的8倍，在排线走线区域需要设计对应的限位筋，避免排线被其他结构件挤压导致内部线路断裂，同时要避开壳体内的发热元件，防止长期高温环境加速排线老化。

　　在实际选型适配过程中，这类小尺寸一体化触控屏非常适合对设备体积有严格限制的场景，比如便携式的检测仪器、小型数控装置的操作面板、智能小家电的控制显示单元，相比更大尺寸的屏幕，它的功耗更低，对主控的性能要求也更低，不需要高性能的处理器就能驱动，能够有效控制整机的成本与功耗。在进行三维建模适配时，需要准确还原屏幕的外形轮廓、排线的出线位置与弯折形态、接插件的安装尺寸，提前在整机模型中进行干涉检查，确认屏幕安装后与周边结构件不存在硬干涉，排线的走线路径不存在过度弯折、被挤压的风险，同时要预留出屏幕装配的操作空间，保证生产线上的操作人员能够顺利完成屏幕的插接与固定工序，避免因为结构设计缺陷导致装配难度提升、不良率升高。
