4.6寸带触摸条形TFT物联网显示模组

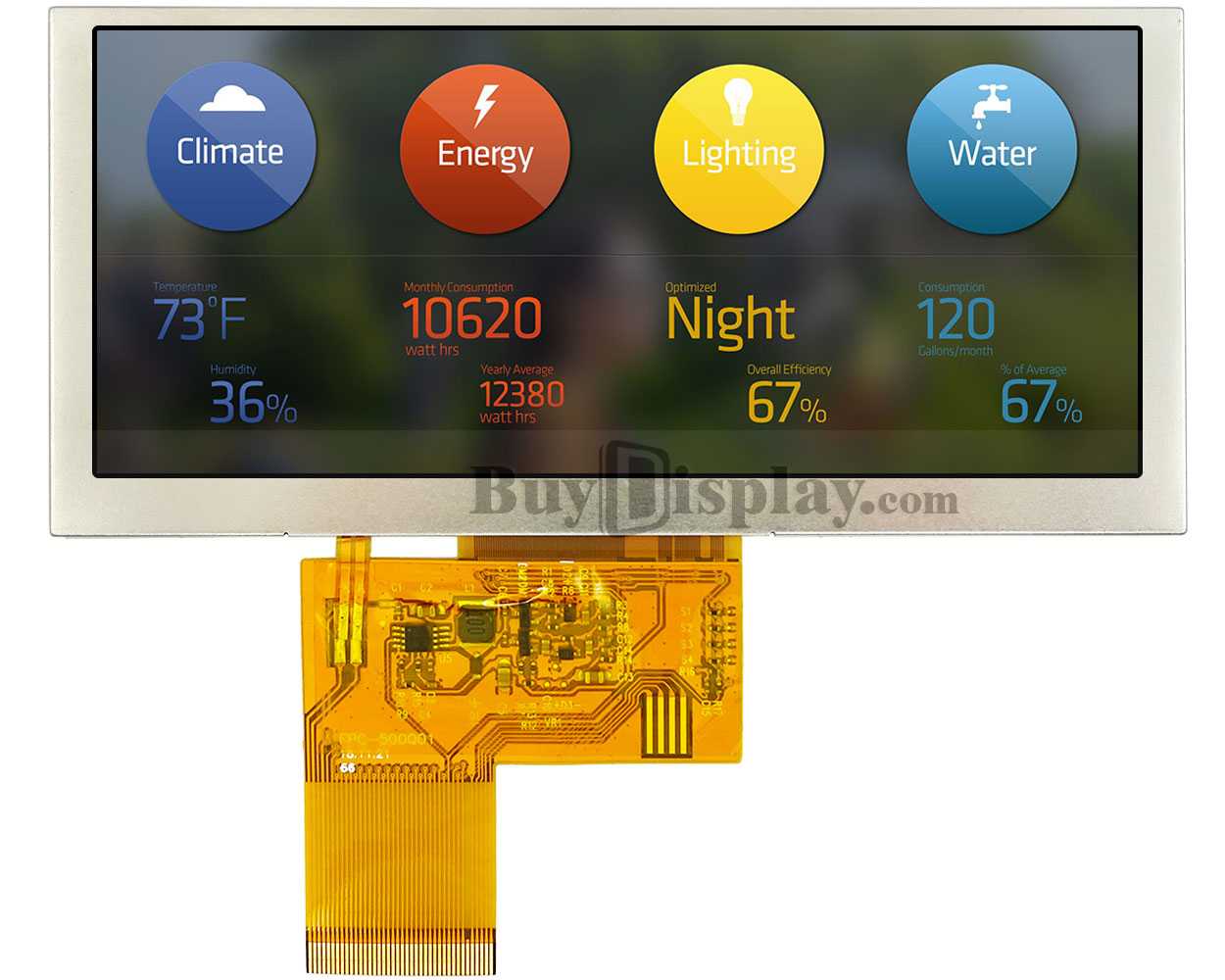

　　在嵌入式终端与物联网设备的结构选型阶段，显示模组的适配性往往决定了整机面板的布局逻辑，这款4.6英寸条形彩色TFT显示模组，正是为窄边框安装场景定制的显示方案。从实际落地的项目场景来看，这类条形屏的适配范围覆盖了车载副驾信息显示、工业设备操作面板、手持测绘终端、小型导航设备、安防门禁交互端等多个领域，相比常规4:3或16:9比例的显示屏，800*320的长条分辨率刚好匹配横向排布的状态指示、参数滚动、触控按键区的布局需求，不需要额外做画面裁切或者黑边预留，能最大化利用面板的横向安装空间。

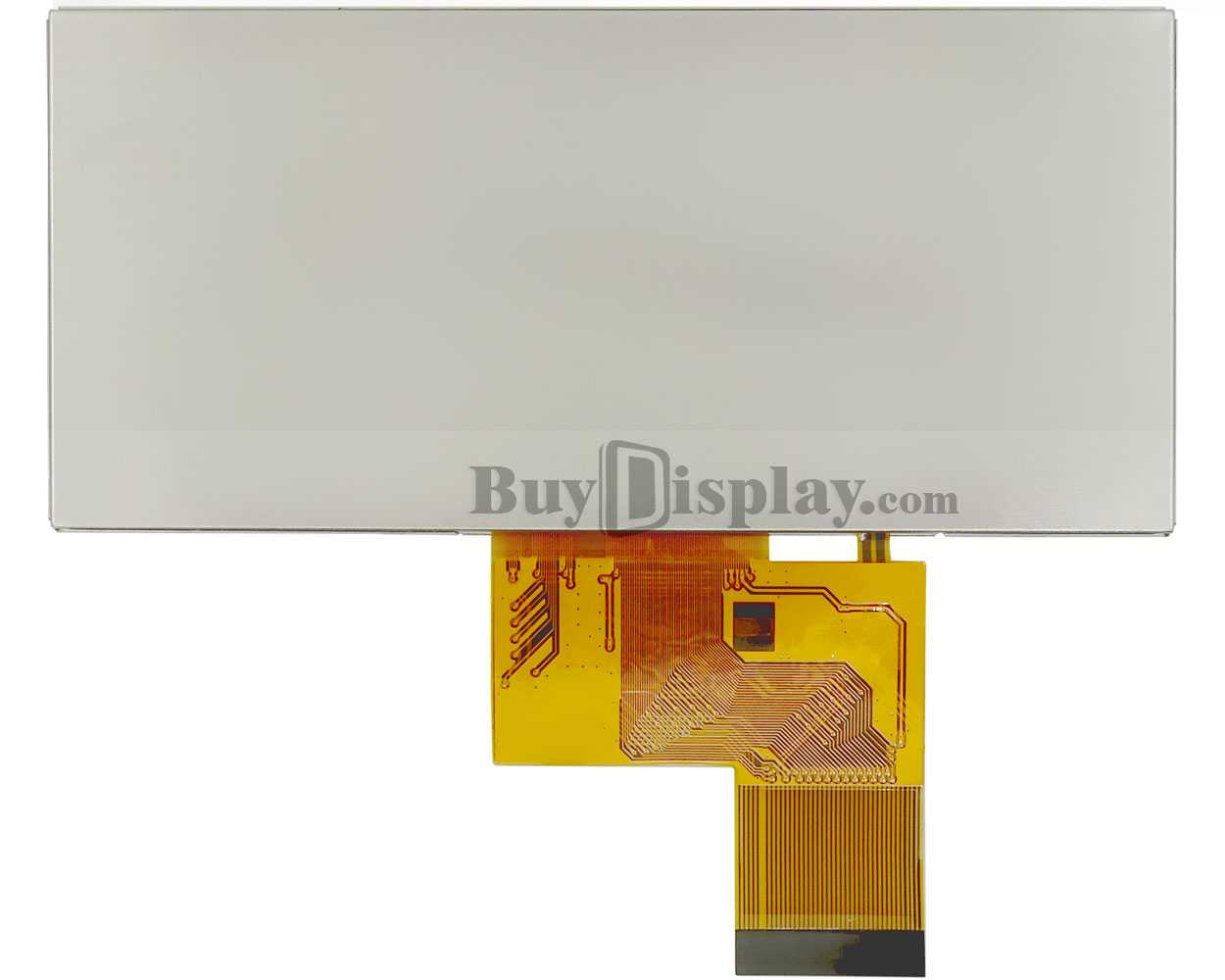

　　从功能特性来看，这款模组搭载ILI6122驱动IC，原生支持RGB接口传输，画面刷新延迟控制在嵌入式交互的可接受范围内，不会出现触控操作后的画面拖影问题；触摸层可选电阻式或电容式方案，电阻触摸适配工业场景下戴手套操作的需求，电容触摸则面向消费类手持设备的顺滑交互需求，选型时可以根据整机的使用环境灵活切换，不需要重新调整主板的驱动适配逻辑。模组自带的FPC排线采用ZIF连接器设计，组装时只需要对准座子压下锁扣即可完成连接，不需要焊接工序，后期售后维护时拆卸更换也不会损伤主板焊盘，对于批量组装的产线来说，能大幅降低装配工位的操作难度，减少因焊接不良导致的模组报废率。

　　做结构设计时需要重点关注安装边界的预留，这款模组的液晶层边缘到FPC出线端的尺寸要和整机外壳的开窗做精准匹配，视窗区的压边宽度建议预留0.3mm以上，避免组装公差导致的漏光或者边框压到显示区的问题；FPC排线的弯折半径不能小于1.5mm，弯折位置要避开排线两端的补强区，结构内部要预留排线弯折的避让空间，不能和内部的金属结构件、主板尖锐边缘产生硬接触，防止长期震动环境下排线内部线芯断裂。触摸层的引出FPC和显示FPC采用分体出线设计，布线时可以分别走主板的不同接口位置，减少排线堆叠带来的信号干扰问题。

　　从实际使用的可靠性角度出发，这款模组的可视角度做了超宽优化，在工业设备侧方操作、车载斜向观察的场景下，不会出现画面偏色、对比度下降的问题，能够满足不同操作角度下的信息读取需求。在做整机结构设计时，要注意模组背部的金属衬板和整机内部的接地端做可靠连接，既能屏蔽外部电磁信号对显示画面的干扰，也能将模组工作产生的静电快速导走，避免静电打坏驱动IC。对于需要在户外使用的设备，还要在视窗位置加装防紫外线的透明保护面板，减少长期阳光直射对液晶层的老化影响，同时保护触摸层不会被尖锐硬物划伤。

　　很多工程师在选型这类条形屏时，容易忽略模组的厚度尺寸，这款模组的整体厚度控制在较薄的区间，对于手持类设备来说，能给内部的电池、主板预留更多的堆叠空间，不需要为了容纳显示屏刻意加厚整机外壳；对于面板嵌入式安装的工业设备来说，薄型模组不需要在外壳内部做太深的沉台，降低了外壳注塑或者钣金加工的工艺难度。FPC排线的长度做了通用化设计，大部分中小尺寸设备的内部布线都能满足，如果遇到特殊结构需要加长排线，也可以在不改变驱动参数的前提下定制FPC长度，不需要重新开显示模组的模具，能大幅缩短项目的开发周期。

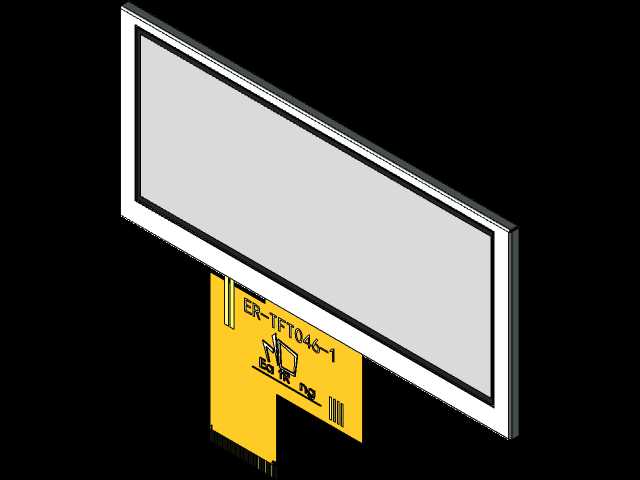

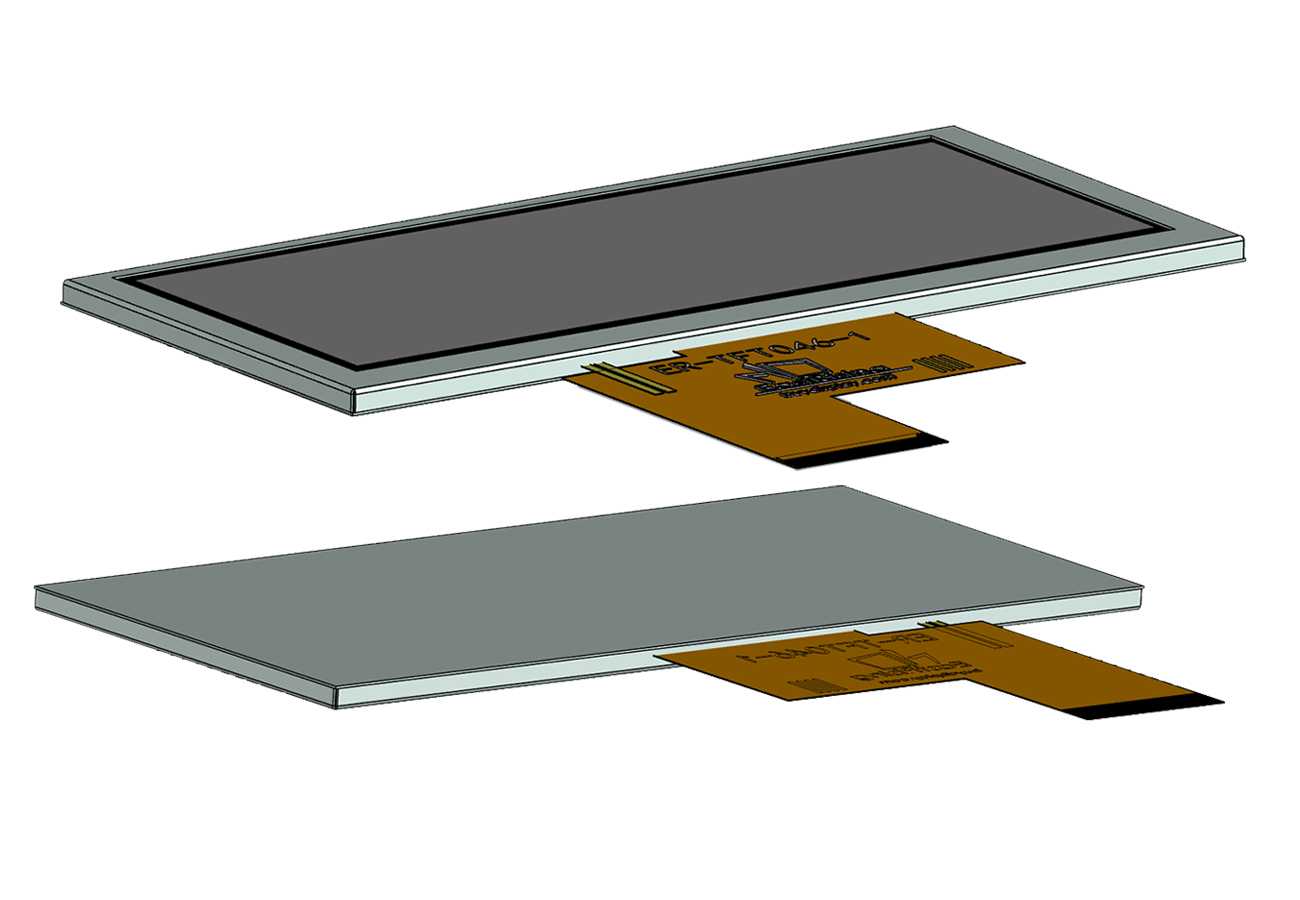

　　在做三维建模时，这款模组的细节还原要覆盖到FPC上的定位孔、金手指位置、补强板的厚度差，以及液晶层和触摸层的分层结构，这样在做整机装配干涉检查时，才能准确判断各个部件之间的间隙是否合理，避免开模后出现组装不上的问题。尤其是FPC排线的可弯折区域，建模时要模拟实际装配的弯折形态，检查弯折后是否会和周边的电池、结构筋位产生干涉，提前调整内部器件的布局位置，减少后期改模的成本。
