在嵌入式开发与小型工业设备的人机交互设计环节,显示模组的选型往往直接决定整套设备的交互流畅度与结构适配难度,本次建模的多尺寸SPI/I2C接口TFT触控液晶模组,正是针对小体积嵌入式场景的显示需求完成的结构还原,覆盖4.3寸、5寸、7寸三个常用尺寸段,可适配不同安装空间的设备设计需求。从实际应用场景来看,这类显示模组的适配范围极广,在小型手持检测设备中,可作为参数显示与触控输入终端,替代传统的数码管加按键组合,在有限的手持空间内实现更丰富的参数展示与操作逻辑;在工业控制类小型终端里,可直接挂载在主控板旁,完成设备运行状态、参数设置、故障提示的可视化呈现,无需额外设计复杂的显示驱动电路;在开源硬件开发与教学场景中,

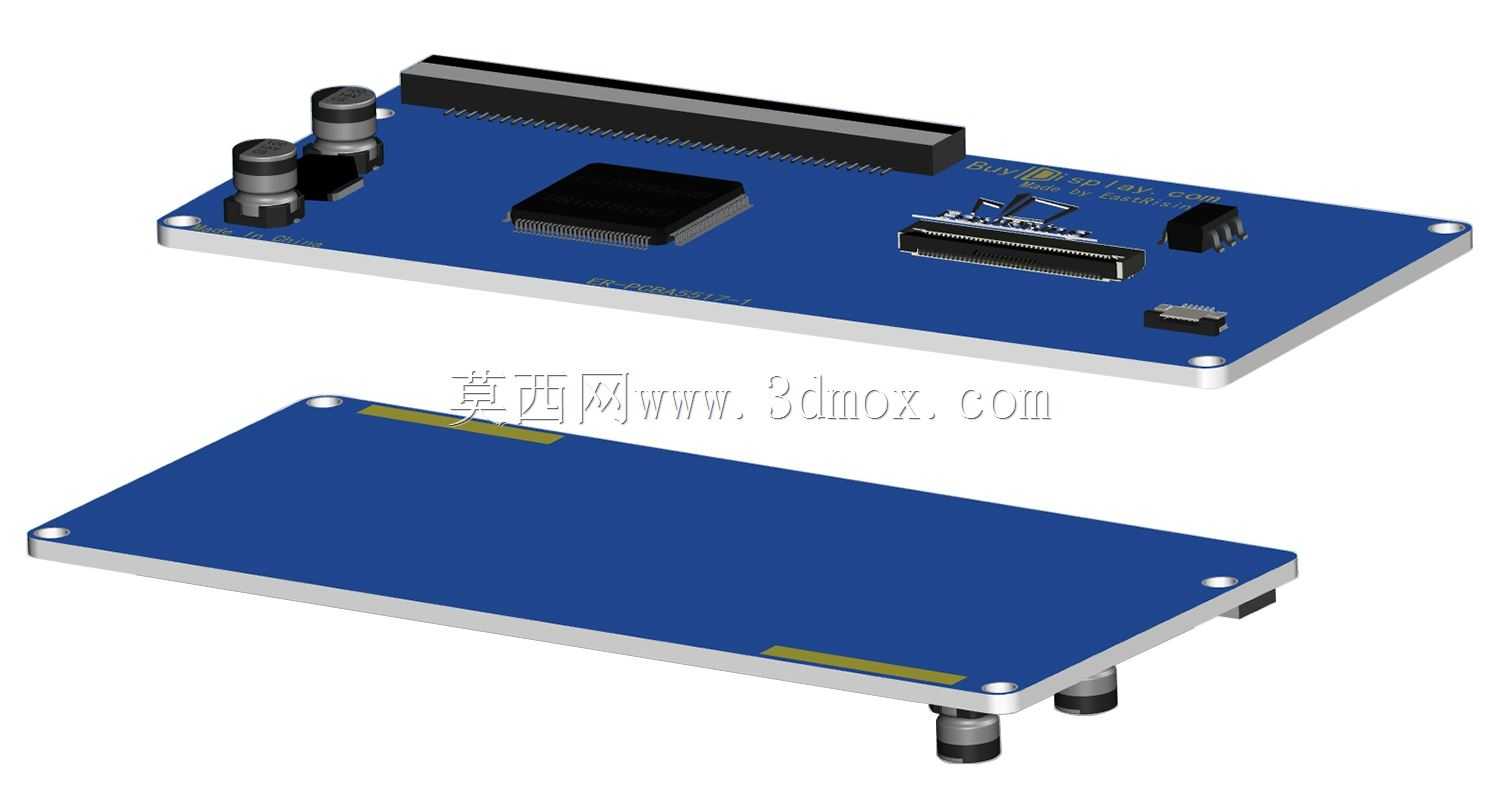

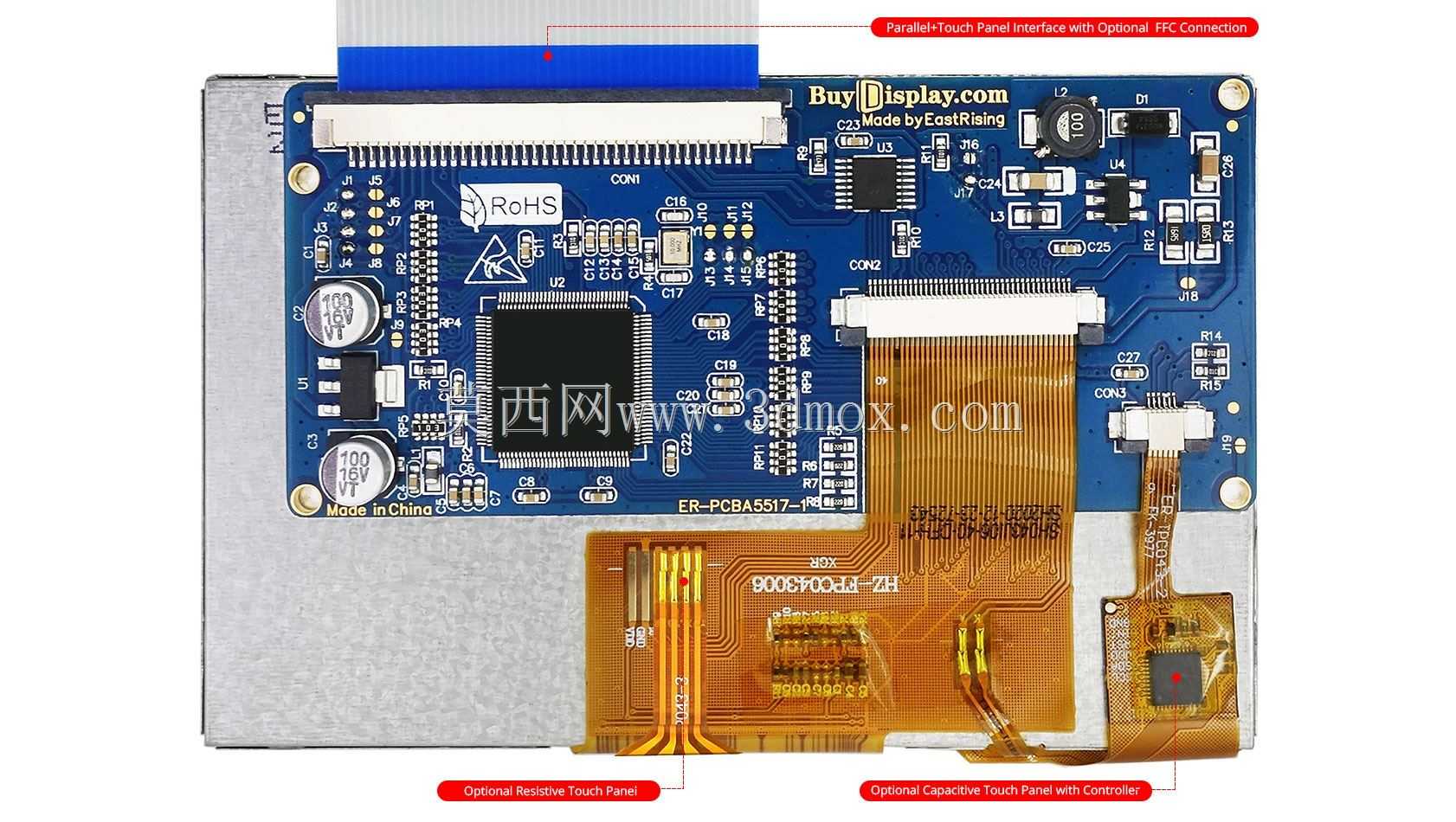

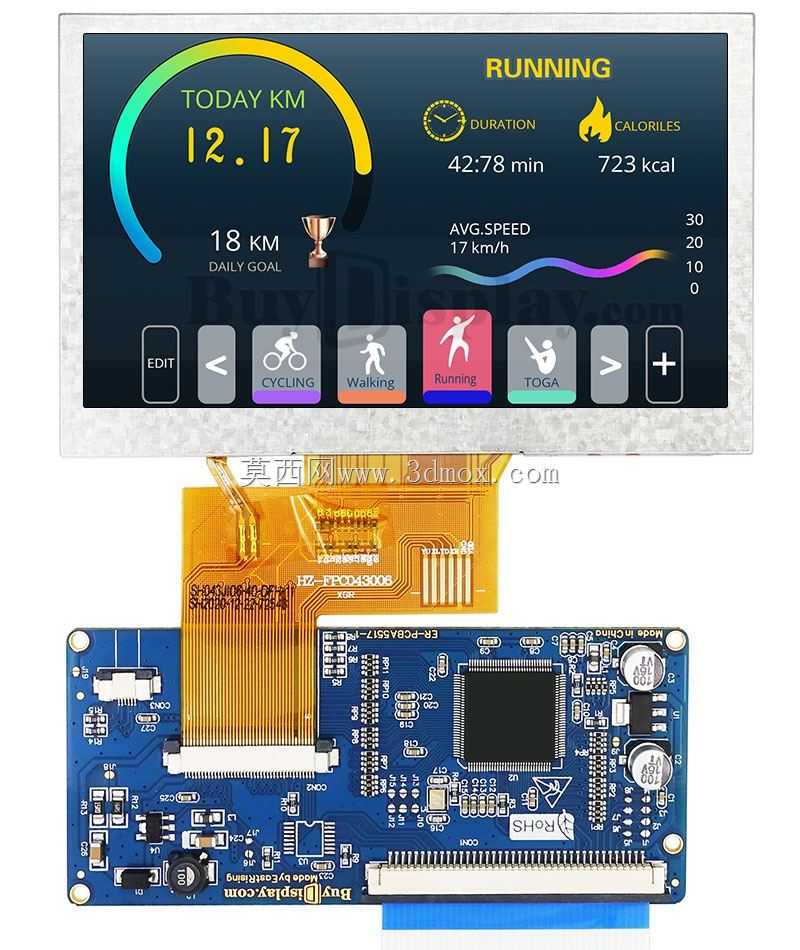

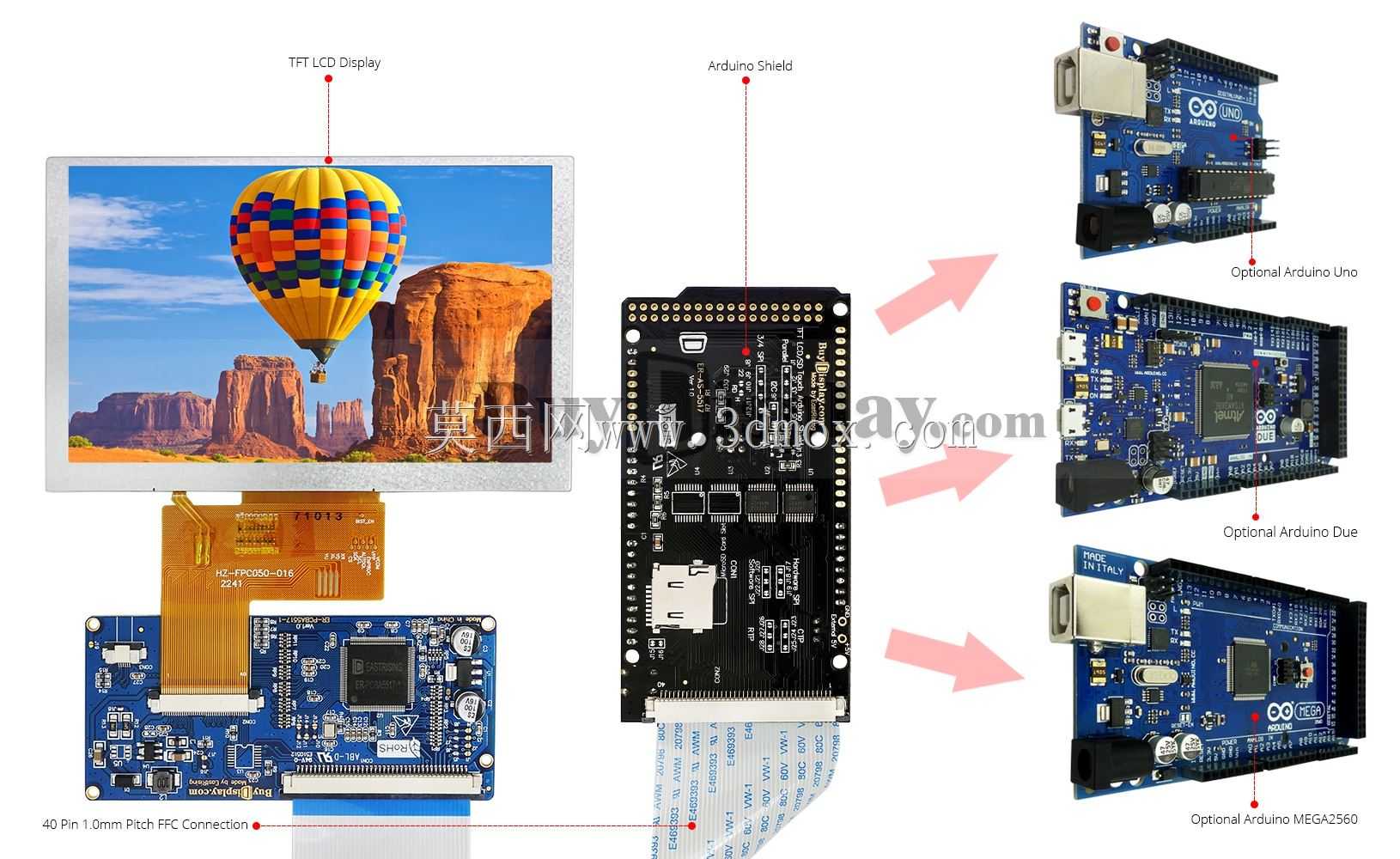

兼容Arduino生态的特性可以让开发者快速完成显示功能的调试,缩短原型验证的周期;甚至在小型消费类电子、智能家居控制终端的原型开发中,这类模组也能凭借标准化的接口快速完成功能搭建。从产品功能特性来看,该系列模组采用TFT彩色液晶面板,其中4.3寸规格分辨率达到800*480,显示清晰度足以满足常规工业参数、图形化界面的显示需求,控制器板采用集成化设计,将驱动电路、接口电路全部集成在液晶面板背部的PCB板上,大幅压缩了整体模组的厚度,避免了额外驱动板带来的空间占用。接口层面支持8080并行8位、16位接口,同时兼容3线、4线SPI以及I2C串行接口,可适配不同主控芯片的通信资源,无论是8051、PIC、AVR这类传统8位单片机,还是ARDUINO、ARM这类高性能主控,都能通过对应接口完成驱动,无需额外增加接口转换电路。触控层面同时支持电阻式触摸板与电容式触摸板的选配,可根据使用场景的交互需求选择对应的触控方案,电阻屏适合戴手套操作的工业现场,电容屏则能提供更流畅的消费级触控体验。从结构设计思路来看,建模过程中完全还原了实装模组的安装边界与结构细节,PCB板采用标准矩形布局,四个角预留了固定安装孔位,孔位间距匹配常用的嵌入式设备安装标准,结构设计时无需额外重新打孔适配,可直接通过铜柱或螺丝完成模组的固定。板载的FPC连接器采用卧贴布局,高度控制在PCB板上方2mm以内,避免了连接器凸起带来的安装干涉,背部的支撑铜柱高度统一,

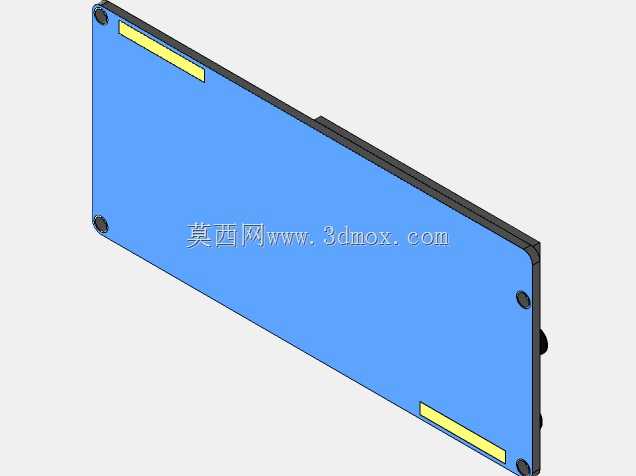

可保证模组安装后与前面板的贴合度均匀,不会出现局部翘起漏光的问题。接口排针采用侧出布局,接线时线材可沿PCB板侧面走线,不会额外占用背部的安装空间,对于内部空间紧凑的手持设备来说,这种走线布局可以大幅降低结构设计的布线难度。从外形尺寸与安装边界来看,不同尺寸的模组均保持了统一的板厚与接口布局逻辑,4.3寸规格的PCB板长宽尺寸匹配4.3寸液晶的可视区域外扩10mm的安装边,安装孔中心距板边3mm,固定时不会遮挡液晶的可视区域;5寸与7寸规格在增加显示面积的同时,保持了相同的接口位置与安装孔直径,设备升级显示尺寸时,仅需调整前面板的开口尺寸,主控板的接线与固定结构无需做大幅修改,可有效降低产品迭代的结构改造成本。
模组整体厚度控制在8mm以内,包含背部支撑铜柱的总高度不超过12mm,对于内部安装空间紧张的便携设备来说,这个厚度尺寸可以轻松嵌入设备外壳内部,无需额外设计凸起的显示仓。在实际结构选型过程中,这类集成化的显示模组可以省去单独采购液晶面板、驱动板、触控板再进行组装的流程,所有部件在出厂时已经完成贴合与调试,结构设计时仅需预留对应的安装空间与接口位置即可,大幅缩短结构开发的周期。建模过程中对板载的所有元器件高度都做了1:1还原,包括主驱动芯片、电源管理芯片、连接器、排针的实际高度都做了精准匹配,在做整机结构干涉检查时,可以直接将该模组模型导入装配体,验证安装空间是否充足,避免实际打样后出现元器件与外壳、其他结构件干涉的问题。对于需要做前面板防水设计的设备来说,该模组的PCB板边缘与液晶可视区域的预留宽度足够粘贴防水泡棉,安装时将泡棉压在前面板与模组之间,即可实现显示区域的IP65级防护,无需额外设计复杂的防水压框。另外,模组的供电电路集成在板载PCB上,仅需单路5V供电即可正常工作,无需额外提供多路不同电压的电源,电源接口与通信接口集成在同一排针上,接线时仅需一组排线即可完成电源与通信的连接,进一步减少了内部走线的数量,降低整机装配的复杂度。
