1.5寸SPI接口彩色OLED显示模组

　　在嵌入式手持终端、小型工业检测设备、便携医疗监测仪器这类对空间占用、功耗表现有严苛要求的应用场景里，小尺寸自发光显示器件一直是结构选型阶段的核心考量部件。这款1.5英寸彩色OLED显示模组，采用128×128RGB像素阵列设计，对角线尺寸严格控制在1.5英寸，刚好适配多数手持设备的正面显示区域预留位，不会因为屏幕尺寸过大挤占按键、接口的布局空间，也不会因为尺寸过小导致信息显示密度不足，无法承载参数读数、状态图标、简易交互菜单的显示需求。

　　从功能特性来看，这款模组搭载SSD1351控制芯片，支持6800/8080 8位并行接口与3线/4线串行SPI接口两种通信模式，实际选型时可根据主控芯片的IO资源余量灵活选择接线方式：如果设备对屏幕刷新速率有较高要求，比如需要显示动态波形、简易动画交互元素，可选用并行接口模式提升数据传输效率；如果是电池供电的低功耗便携设备，主控IO资源紧张，优先选择3线/4线SPI串行模式，仅需占用3-4个IO引脚即可完成显示驱动，大幅降低主控资源占用。OLED像素自发光的特性，让这款模组不需要额外搭载背光组件，一方面直接压缩了模组整体厚度，给设备内部的电池、主板元器件留出更多堆叠空间，另一方面也大幅降低了显示部分的运行功耗，在电池供电场景下能有效延长设备续航时长，同时自发光带来的高对比度、宽视角特性，也能让屏幕在强光户外环境、侧方观察角度下都能清晰显示内容，不会出现LCD屏幕常见的背光漏光、侧视偏色、强光下泛白看不清的问题。

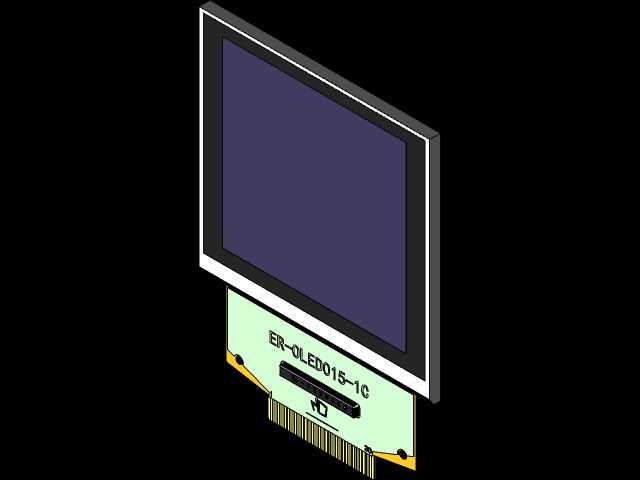

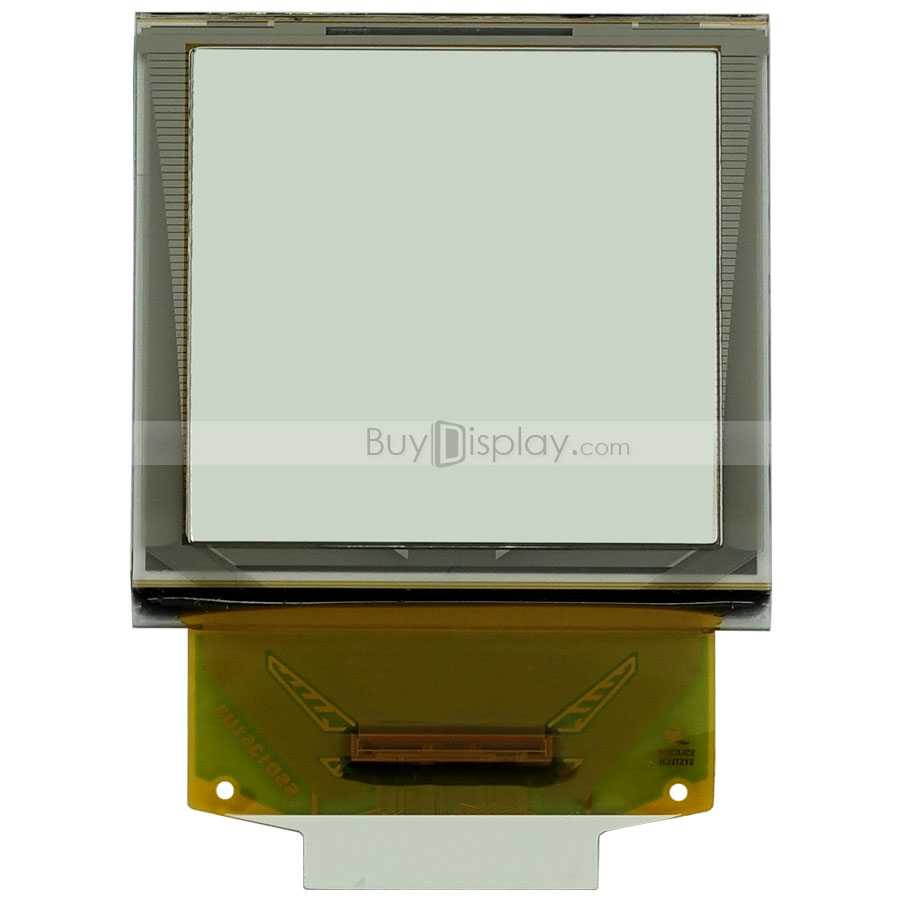

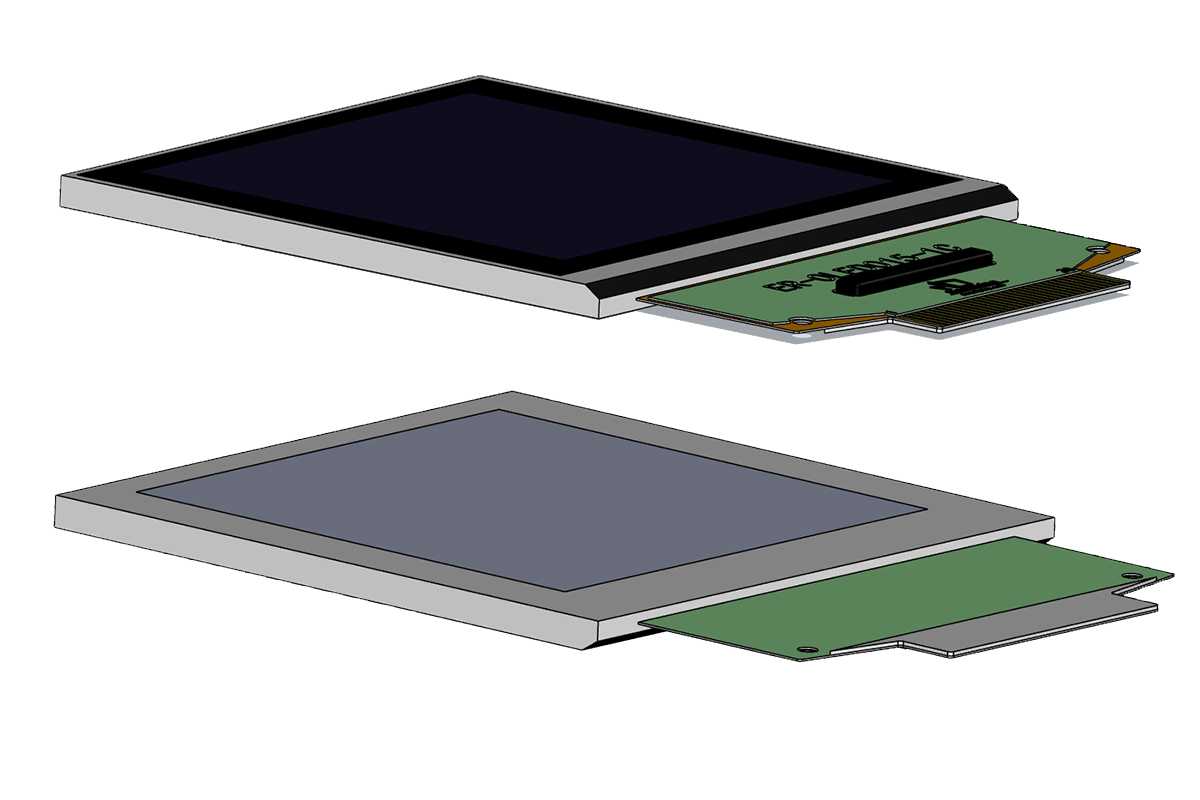

　　从结构设计维度拆解，这款模组的核心组成分为OLED显示面板、驱动PCB板、FPC连接排线三个部分。显示面板采用窄边框封装设计，有效显示区域外的黑边宽度控制在极小范围内，方便结构工程师做前面板的视窗开口设计，不需要预留过多的边框避让尺寸；驱动PCB板采用沉金工艺处理，板载SSD1351驱动芯片与必要的被动元器件，元器件全部布局在PCB背面，也就是与显示面板贴合的相对侧，避免元器件凸起影响面板与前面板的贴合平整度；FPC连接排线采用柔性基材设计，出线位置在模组背部下方，支持弯折布线，在设备内部空间局促的场景下，可以将FPC弯折后连接到主控板，不需要额外预留直插的硬连接空间，同时提供ZIF连接器与FPC直连两种接线选项，适配不同生产组装工艺的需求：小批量打样阶段可以直接焊接FPC排线降低成本，批量量产阶段选用ZIF连接器可以提升组装效率，方便售后维修时的屏幕拆装更换。

　　做结构设计时需要注意这款模组的安装边界：模组整体为矩形薄型结构，安装时需要在前面板内侧设计定位凸台，对显示面板的四个角做限位，避免设备受冲击震动时屏幕移位；视窗开口尺寸需要略小于显示面板的可视区域边缘0.2-0.3mm，用来遮挡面板边缘的封装黑边，提升外观整体性；背部驱动PCB区域需要预留0.5mm以上的安全间隙，避免与主板上的 tall 元器件发生干涉，同时要注意FPC排线的弯折半径不能小于排线基材厚度的10倍，避免反复弯折后排线内部铜箔断裂导致显示故障。在工业设备场景下应用时，还可以在屏幕与前面板视窗之间加装薄型钢化玻璃或者亚克力防护面板，通过双面胶与前面板贴合，既不影响显示效果，也能提升屏幕的抗刮、抗冲击能力，适配工业现场复杂的使用环境。

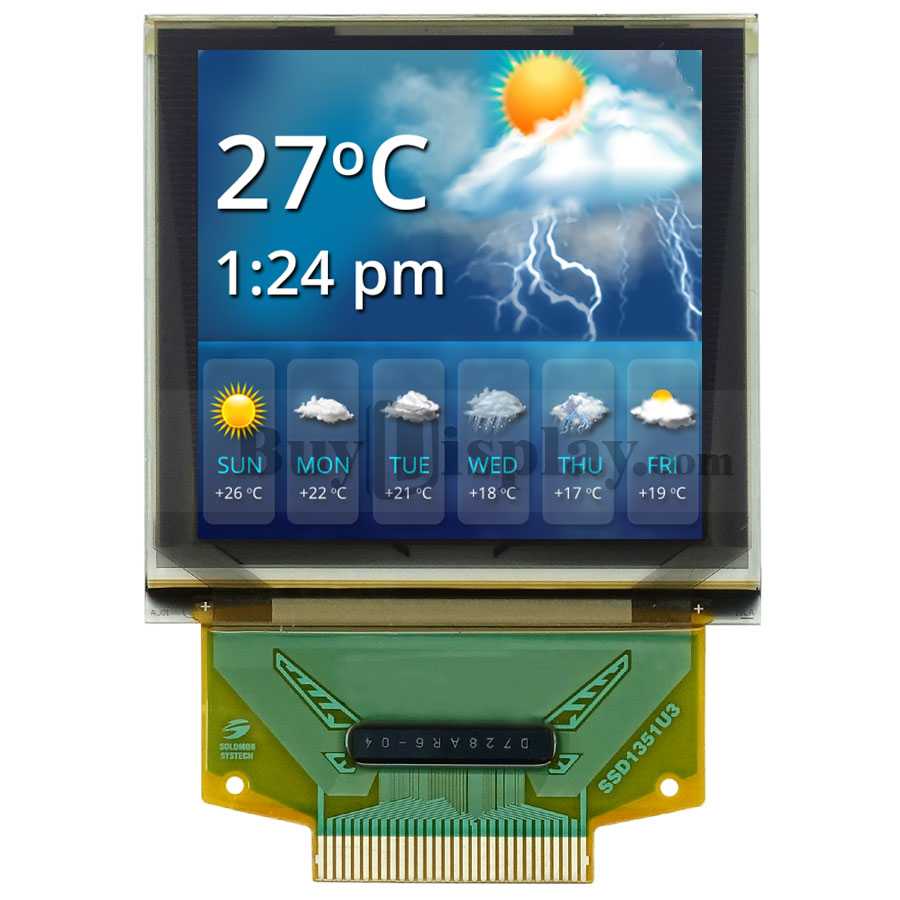

　　这款模组的分辨率刚好适配多数嵌入式设备的简易UI设计需求，128×128的像素密度可以清晰显示中文、数字、简易图标与曲线，不需要占用过多的主控显存资源，在8位、32位小型单片机系统中都能轻松驱动，不需要额外搭载显存芯片，降低整体BOM成本。相比同尺寸的TFTLCD屏幕，这款OLED模组的响应速度更快，不会出现动态画面拖影的问题，在显示快速变化的传感器数值、动态波形时表现更稳定，同时工作温度范围更宽，在低温环境下不会出现LCD屏幕常见的响应变慢、显示发暗的问题，适配户外低温作业场景下的设备使用需求。
