9英寸WVGA液晶显示触控模块结构设计

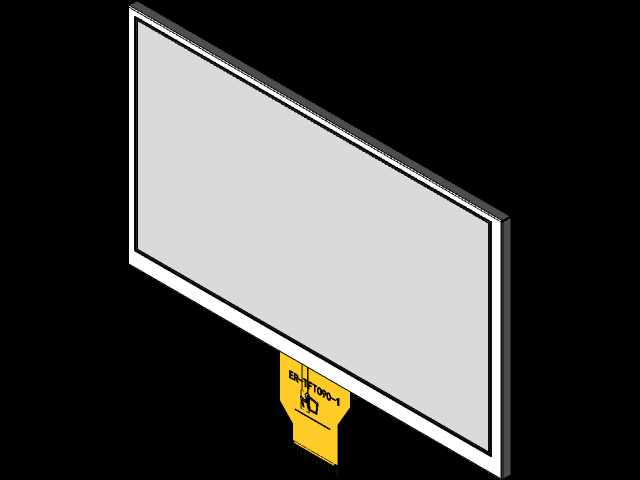

　　在嵌入式设备、车载终端、工业操控台这类需要人机交互的场景里，显示模块的结构适配性直接决定了整机的装配效率与长期使用可靠性，这款9英寸WVGA规格的液晶显示触控模块，就是针对这类场景做的结构落地设计。先从实际安装边界说起，模块整体为薄型矩形结构，有效显示区域对应800x480像素的WVGA分辨率，外框预留的装配边宽度均匀，可适配前壳卡扣、背胶贴合、螺丝锁附三种主流固定方式，安装时不需要额外做边框避让，FPC排线从模块短边单侧引出，排线弯折半径预留了1.5mm的安全空间，避免装配时反复弯折导致的线路断裂，排线末端的金手指区域做了补强板设计，插拔ZIF连接器时不会出现基材折损。

　　从功能特性来看，这款模块整合了液晶显示层与可选触控层，显示层采用TFT驱动架构，搭配对应的背光驱动电路，背光出光均匀度覆盖整个显示区域，不会出现边缘暗角的问题；触控层可选电容或电阻式方案，电容方案支持多点触控，适合消费类手持终端、车载中控这类需要流畅手势操作的场景，电阻方案则适配工业现场带手套操作、触控笔精准点击的需求，两种触控层的外框安装尺寸完全一致，选型时不需要修改整机前壳的结构图纸，可直接替换适配。模块的驱动IC集成在FPC排线上，不需要额外在主板上预留显示驱动的布板空间，主板端只需要留出对应引脚的连接器焊盘即可，能有效缩减主板的布板面积，给其他功能模块留出更多设计余量。

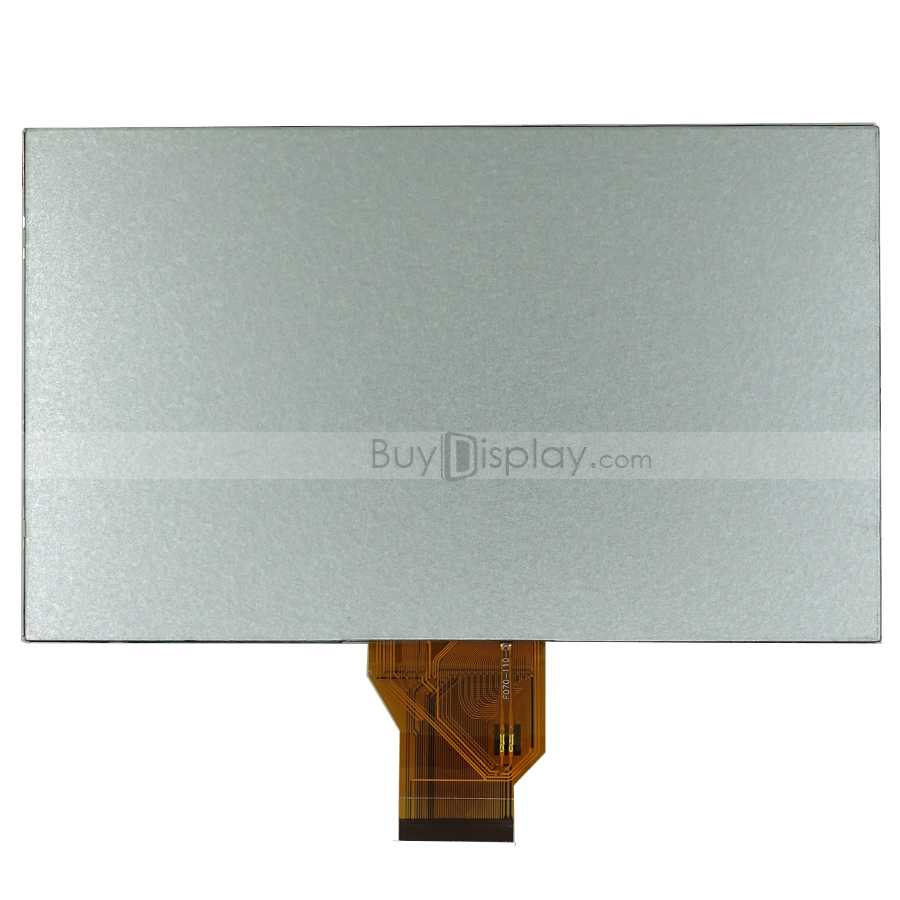

　　设计思路上，这款模块优先考虑了不同应用场景的通用性，没有做异形的外框切割，标准矩形结构可适配绝大多数嵌入式设备的前面板开口，显示面的钢化玻璃层做了边缘倒角处理，装配时不会刮伤前壳的防尘泡棉，也能避免玻璃边缘应力集中导致的碎裂问题。模块背面的金属背板做了均匀的散热纹路，长时间高亮度显示时，背光产生的热量可以通过背板快速传导到整机的中框上，避免局部热量堆积导致的液晶偏色、触控漂移问题。在工业设备场景下，这款模块可直接嵌入机床操作面板、工业手持终端、安防监控显示屏的结构中，宽视角的显示特性让操作人员在不同站位都能清晰读取屏幕上的参数信息，不需要刻意调整视角；在车载场景下，模块的工作温度范围覆盖车载级要求，低温环境下背光启动速度快，高温环境下不会出现显示发虚的问题，FPC排线的耐温等级也适配车内夏季的高温工况；在消费类手持设备场景下，薄型化的整体厚度不会占用过多机身内部空间，给电池、主板等部件留出足够的堆叠余量。

　　实际选型装配时，需要注意前面板开口的尺寸公差控制在±0.1mm以内，避免装配后出现漏光或者屏幕被挤压的问题，FPC排线弯折时要顺着排线的自然走向，不要强行扭转排线方向，避免排线内部的信号线断裂，背光驱动的供电线路要做好滤波处理，避免电源纹波干扰导致的屏幕闪烁问题。模块的触控层与显示层做了全贴合处理，不会出现显示层与触控层之间进灰的问题，长期使用也不会出现贴合层起泡的情况，适合在多尘的工业现场、户外车载这类复杂环境下使用。另外，模块的外框侧边预留了定位柱孔位，装配时可以通过定位柱快速与前壳对位，提升装配效率，适合批量生产的整机产品使用，不需要额外做定位治具就能保证屏幕与前壳的同轴度，避免出现屏幕装歪、显示区域被前壳遮挡的问题。
