CA6140机床配套方管焊接机架结构

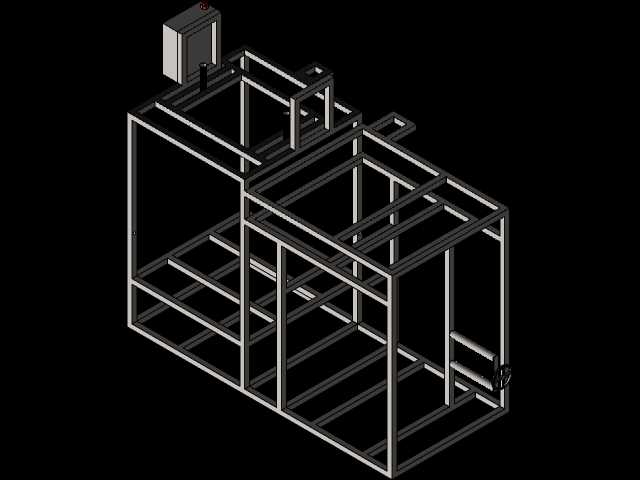

　　这套框架结构是CA6140普通车床配套外围防护与功能组件安装的承载基体，在机床整体布局中承担着分隔加工区域、容纳电气与冷却组件、挂载防护门板与操作附件的核心作用，区别于机床床身的铸铁承载主体，该框架属于机床的外围辅助支撑结构，不直接承担切削载荷，但对整机的外观规整度、组件安装精度、操作安全性有直接影响。从结构形式来看，整体采用标准矩形钢管拼焊成型，所有杆件连接均采用满焊工艺，焊后经过时效处理消除焊接应力，避免后续安装门板、电气箱等组件后出现变形导致的装配间隙不均、开关卡滞问题。框架整体分为两个连通的舱段，左侧较高舱段用于安装机床电气控制箱，顶部预留了电气箱的安装定位孔位与走线槽安装空间，右侧较低舱段用于容纳冷却水箱、铁屑收集装置，

　　侧面预留了防护门板的铰链安装位与门锁安装孔，底部设置了与机床床身侧边连接的固定法兰面，法兰面加工有长圆孔，可补偿框架焊接过程中产生的形位公差，保证安装时能顺利与床身预装的连接座对位。设计过程中优先考虑了杆件的受力合理性，所有横向承载杆件均采用壁厚不小于2mm的矩形管，竖向支撑件在门板铰链安装位置做了局部加厚衬板，避免长期开关门板导致的支撑件变形；框架内部的横向横撑排布兼顾了减重与承载需求，在水箱放置位置加密了横撑间距，保证满水状态下水箱不会出现下沉变形，电气舱位置的横撑预留了电气安装板的固定孔位，孔位采用模块化排布，可适配不同规格的电气元件安装板。从安装边界来看，框架整体宽度与CA6140机床床身侧边安装面宽度一致，

　　高度不超过机床主轴中心高度300mm，避免干涉机床操作时的工件吊装与换刀动作，框架外侧与床身导轨面的安全距离预留了150mm，保证导轨防护罩运动时不会与框架产生刮碰；框架底部的安装面与地面预留了20mm的调节间隙，可配合机床垫铁调整整体水平度，避免框架倾斜导致的门板开关不畅。在实际应用场景中，该框架安装完成后，外侧覆盖薄钢板防护门，可将机床的电气、冷却组件与加工区域完全分隔，避免切削液飞溅、铁屑崩溅进入电气舱造成元件短路，同时规整的外罩结构可减少机床整体的占地面积，避免管线外露造成的安全隐患；框架顶部预留的走线空间可将所有电气线缆规整布置在内部，避免线缆被切削液腐蚀老化，延长电气元件的使用寿命。结构设计时还考虑了维护便利性，

　　右侧舱段的门板采用可拆卸铰链设计，需要清理铁屑、更换冷却泵时可直接将门板整体拆下，获得足够的操作空间，电气舱的门板设置了密封胶条安装槽，关闭后可达到IP54的防护等级，适配车间多粉尘、多切削液飞溅的工作环境。框架的所有外露棱边均做了倒角处理，避免安装维护时划伤操作人员，焊接位置全部打磨平整，后续喷涂机床专用防护漆后可与床身外观保持一致，提升整机的视觉整体性。不同于定制化的设备机架，该框架完全匹配CA6140机床的原有安装尺寸，不需要对床身进行二次加工即可直接安装，替换原有老旧破损的外围框架时，可直接对照原有安装孔位进行固定，大幅降低现场改造的工作量。
