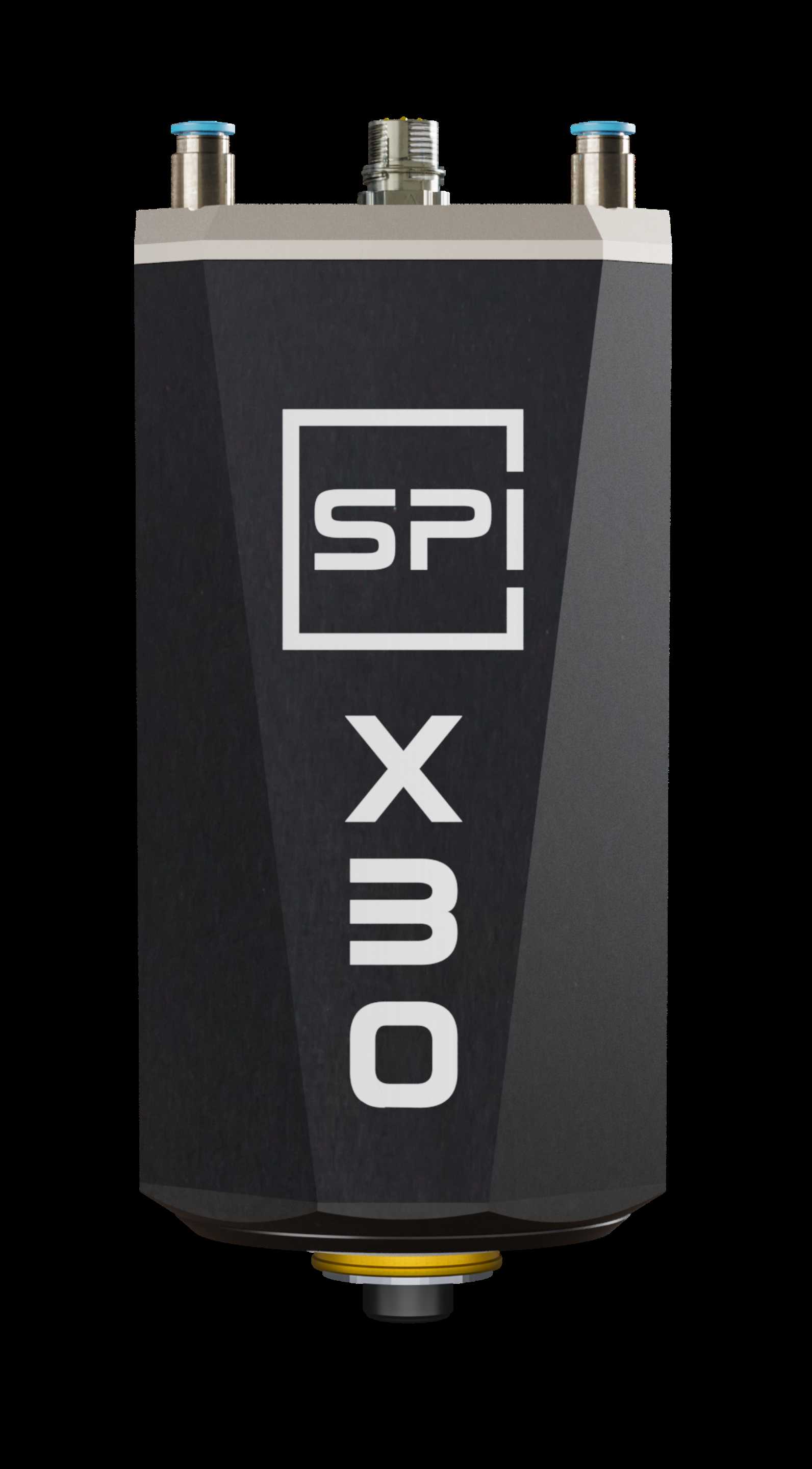

高速液冷电主轴X30-F-QTC-HSK32结构

　　在精密铣削、微小孔钻削、高速雕刻这类对加工线速度、回转精度有严苛要求的工序里，这类紧凑型高速电主轴是核心执行部件，常见于小型精密加工中心、雕铣机、非标自动化专机的加工工位，适配有色金属、工程塑料、复合材料等需要高切削线速度的工件加工场景，能在小进给、高转速的工况下保证加工面的光洁度，避免低速切削时的积屑瘤问题。从结构设计逻辑来看，这款主轴把驱动电机直接集成在主轴壳体内，取消了传统主轴的皮带、齿轮传动环节，从根源上消除了传动间隙与传动振动，这也是它能达到两万多转额定转速的核心设计思路，传动链长度为零的直驱结构，能让主轴的回转跳动控制在微米级，满足精密加工的形位公差要求。冷却回路采用壳体夹层液冷设计，

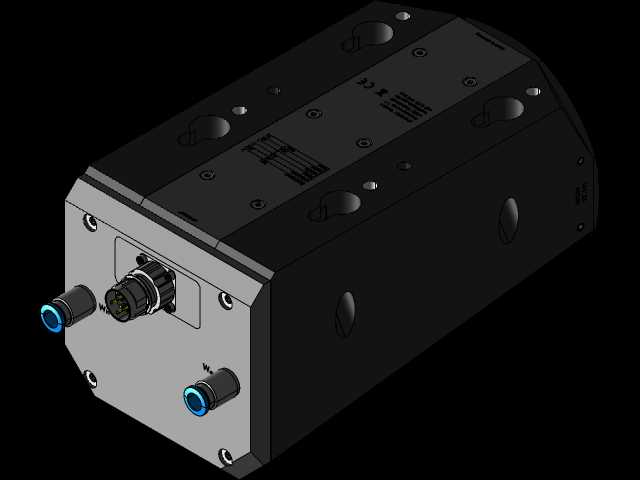

　　冷却介质从壳体顶部的两个快插接口进出，循环流道包裹电机定子与前轴承组区域，能把高速运转时电机铜损、铁损以及轴承摩擦产生的热量持续带走，避免主轴壳体热伸长导致的刀具Z向漂移，很多现场加工出现的孔深超差、加工面台阶问题，往往就是主轴冷却不足引发热变形导致的，这种全包裹的液冷结构能把主轴连续运转时的温升控制在很小的范围内。主轴的刀具接口采用HSK-C32规格，这种短锥空心接口在高速旋转时，锥面会在离心力作用下产生微幅扩张，能和刀柄保持更紧密的贴合，相比传统的BT接口在高转速下的连接刚性更好，换刀重复定位精度更高，适合频繁换刀的自动化加工场景，接口处的5级迷宫式密封结构，不需要额外接入密封压缩空气，就能阻挡加工过程中的切削液、金属切屑、

　　粉尘进入主轴内部轴承腔，相比需要持续供气的气密封结构，能减少现场气源的消耗，也避免了密封气压不足导致的轴承进屑损坏问题，这种免密封气的设计在一些气源配置有限的小型设备上适配性更强。从安装边界来看，这款主轴采用方形壳体结构，壳体侧面是平整的安装基准面，不需要额外制作带圆弧抱紧的主轴安装座，直接通过压块或者法兰就能固定在设备的滑台安装板上，安装时只要保证壳体安装面和滑台运动方向的垂直度，就能控制主轴的跳动精度，方形壳体的结构也让主轴的周向定位更简单，不需要额外加工定位销孔来防止主轴转动。主轴顶部预留的电气接插件集成了动力供电与温度传感器信号线，能实时监测主轴内部绕组的温度，配合设备的温控逻辑实现过热保护，避免主轴长时间过载运转烧毁绕组。

　　主轴的前轴承组采用高精度精密角接触球轴承，配对方式采用背对背安装，能同时承受径向载荷与双向轴向载荷，满足铣削加工时的切削抗力要求，轴承的预紧力在出厂时已经完成调校，现场安装不需要额外拆解调整轴承预紧，降低了现场维护的技术门槛。在实际选型适配时，需要注意主轴的额定功率与设备变频器的功率匹配，液冷回路的流量与压力要满足冷却要求，避免冷却不足导致的主轴过热报警，HSK-C32刀柄的锁紧机构要和主轴内部的拉爪结构匹配，保证换刀时刀柄拉紧力符合要求，避免高转速下刀柄飞出的安全隐患。这类集成式电主轴相比传统机械主轴，整体结构更紧凑，轴向长度更短，能减小设备Z轴的伸出长度，提升滑台的整体刚性，在小型精密设备的布局设计中，能节省更多的安装空间，给上下料机构、排屑结构留出更多的设计余量。
