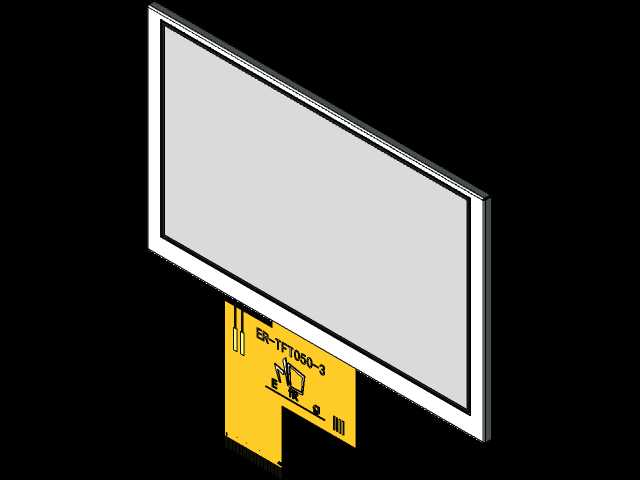

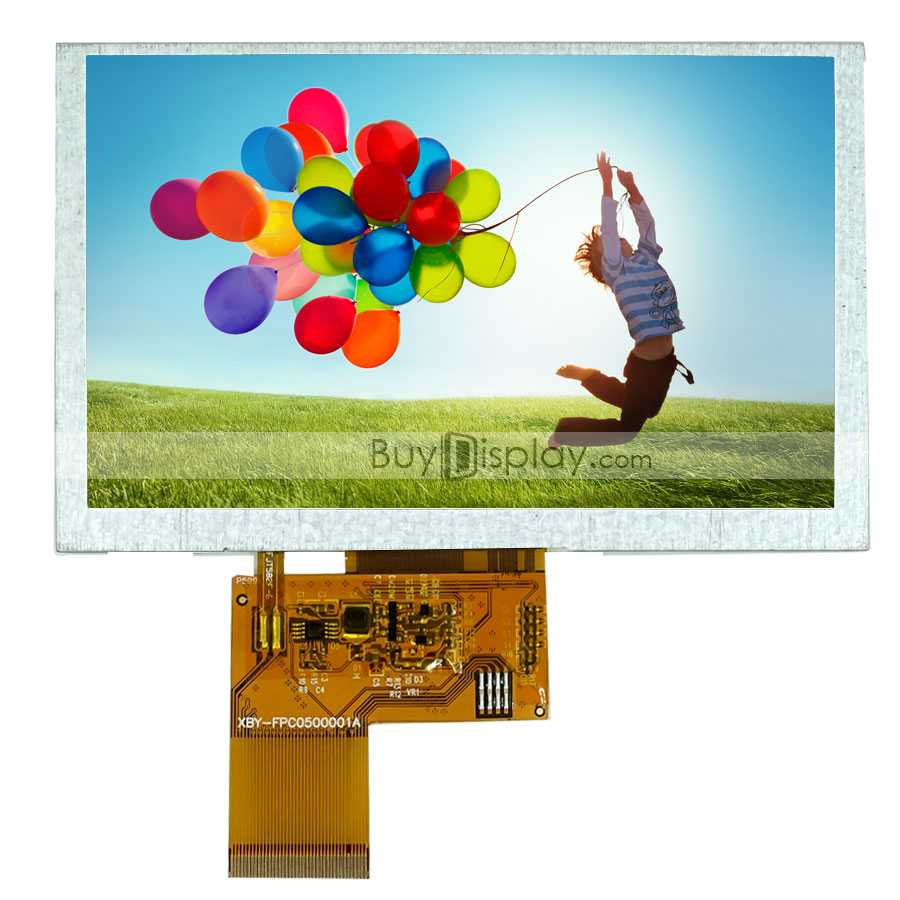

5英寸WVGA高分辨率TFT LCD显示模块

　　在嵌入式设备开发、车载电子升级、手持工业终端改造这类项目里，选对适配的显示模块往往能省掉大半结构适配与驱动调试的工作量，这款5英寸TFT LCD显示模块，就是针对这类需要兼顾显示效果、安装便捷性与多平台适配性的场景设计的。从实际选型角度看，它的分辨率做到了WVGA级别也就是800×480，这个参数在5英寸尺寸下的像素密度刚好平衡了显示清晰度与主控的带宽占用，不会像更低分辨率的屏幕那样出现明显的颗粒感，也不会像过高分辨率的小屏那样给低端MCU带来过重的渲染压力，不管是做MP4类消费电子的影音播放界面，还是GPS导航设备的地图显示，或是工业设备上的参数监控界面，都能满足清晰的图文、动态画面显示需求。

　　模块本身集成了IL1622驱动IC，不需要额外外挂复杂的驱动电路，硬件设计时只需要按照RGB接口定义完成走线就能实现画面输出，对于硬件工程师来说能大幅缩短原理图设计与PCB布线的周期。触控方案上它做了双选项设计，既可以选GSL1680方案的5点电容式多点触摸屏，满足消费类产品需要的流畅多点触控操作，比如手势缩放、多点点击这类交互；也可以选传统的4线电阻式触摸屏，适配工业场景里戴手套操作、环境存在轻微电磁干扰的使用工况，两种触控方案的安装孔位与屏幕本体尺寸完全一致，结构设计时不需要因为触控方案变更重新调整壳体的适配结构。

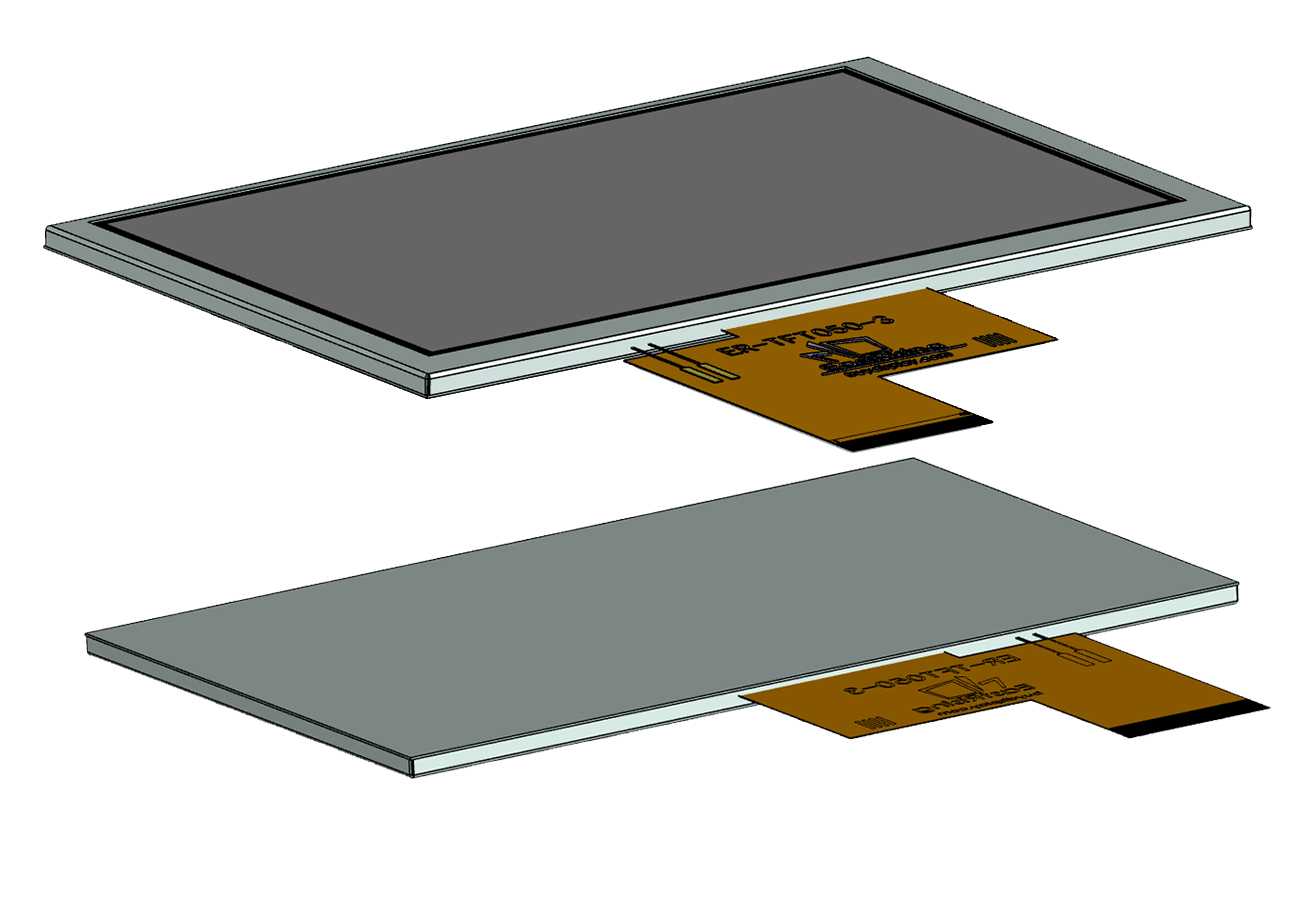

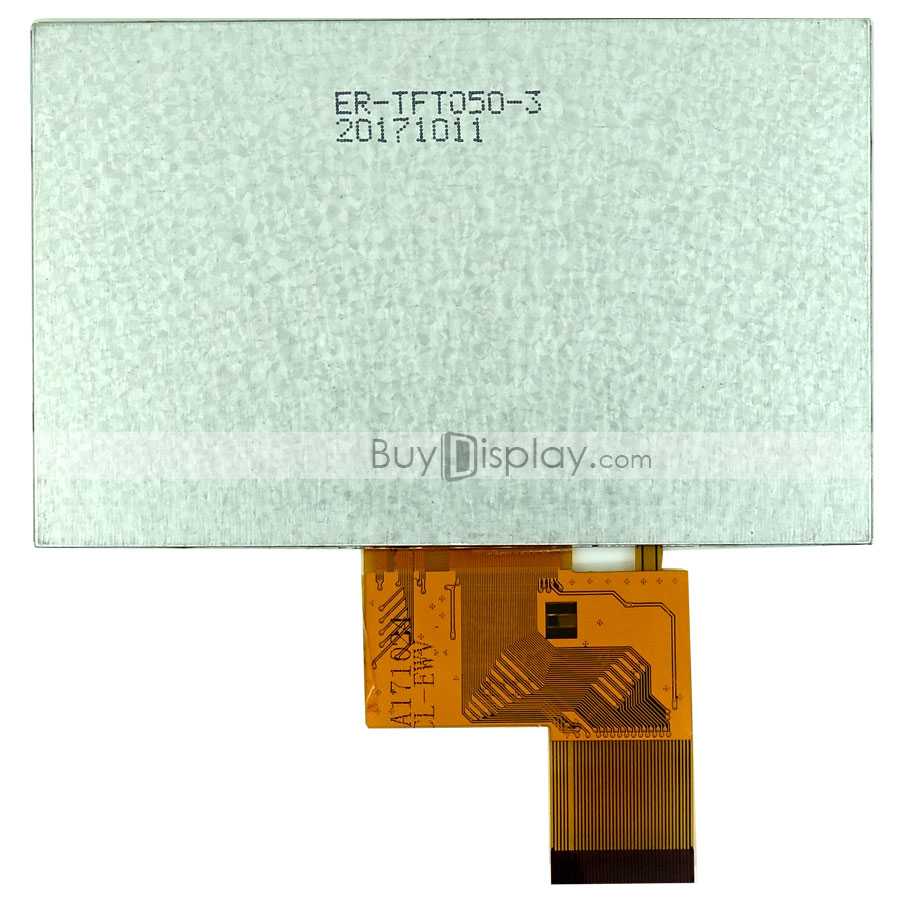

　　从结构设计维度看，整个屏幕模组的厚度控制得比较薄，屏幕本体的边框宽度做了收窄处理，FPC排线采用了ZIF连接器设计，组装时只需要将排线插入对应座子扣合压片即可完成连接，不需要焊接工序，不管是量产组装还是后期售后拆卸更换都非常方便，排线的出线位置在屏幕背部的短边侧，预留了足够的弯折半径，结构设计时可以在屏幕背部的壳体内腔预留对应的排线弯折空间，不需要额外做加高的凸台来避让排线。屏幕的可视角度做了宽视角优化，不管是嵌入式系统里倾斜安装的操控面板，还是汽车上偏向驾驶员侧安装的导航屏，或是手持设备里不同握持角度下的查看需求，都不会出现偏色、画面发暗的情况。

　　它的适配主控范围非常广，从传统的8051、PIC、AVR这类8位单片机，到ARDUINO开发平台，再到ARM核心的工控板、树莓派这类卡片电脑，都可以通过对应的接口完成驱动，不需要专门定制驱动程序，对于做原型验证的开发者或者小批量定制设备的团队来说，不需要投入额外的精力做驱动适配。实际安装时，屏幕模组的背部预留了标准的定位孔位，可以通过螺丝直接固定在设备的前壳内，也可以配合双面泡棉胶做辅助固定，屏幕的AA显示区域边缘到模组外框的距离经过精准核算，前壳的视窗开口只需要按照给出的显示区域尺寸做0.2mm左右的避让余量即可，不会出现漏光或者遮挡显示内容的问题。

　　在应用场景覆盖上，除了常规的MP4、GPS这类消费类电子产品，它还可以用在工业设备的操作面板上，实时显示设备运行参数、故障代码；用在车载改装的中控显示单元上，显示导航信息、倒车影像；用在安防设备的前端显示端，实时输出监控画面；也可以用在各类手持检测设备上，作为人机交互的显示窗口，配合触控功能完成参数设置、数据查看的操作。整个模组的FPC排线做了补强处理，多次弯折也不容易出现排线断裂的问题，适合需要经常拆卸维护的设备结构，RGB接口的走线定义遵循行业通用标准，和市面上多数主流主控的显示接口引脚定义兼容，硬件设计时不需要做引脚的交叉跳接，能减少PCB布线的复杂度。
