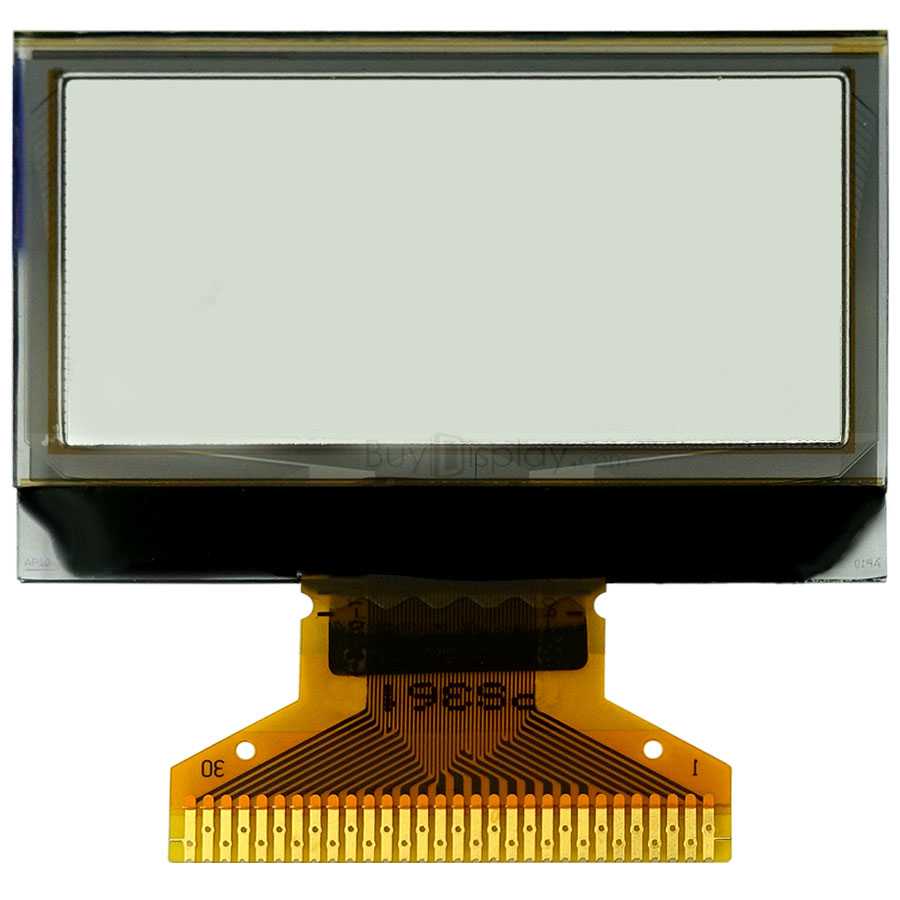

1.3寸SPI接口带焊接FPC OLED显示模组

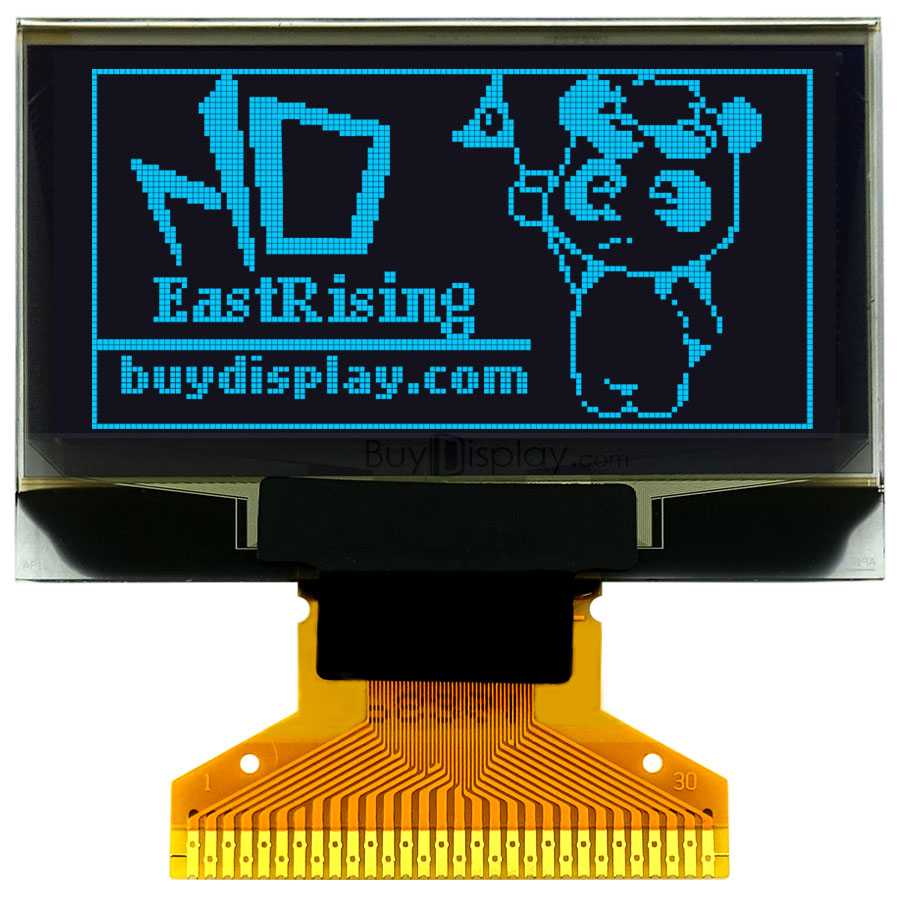

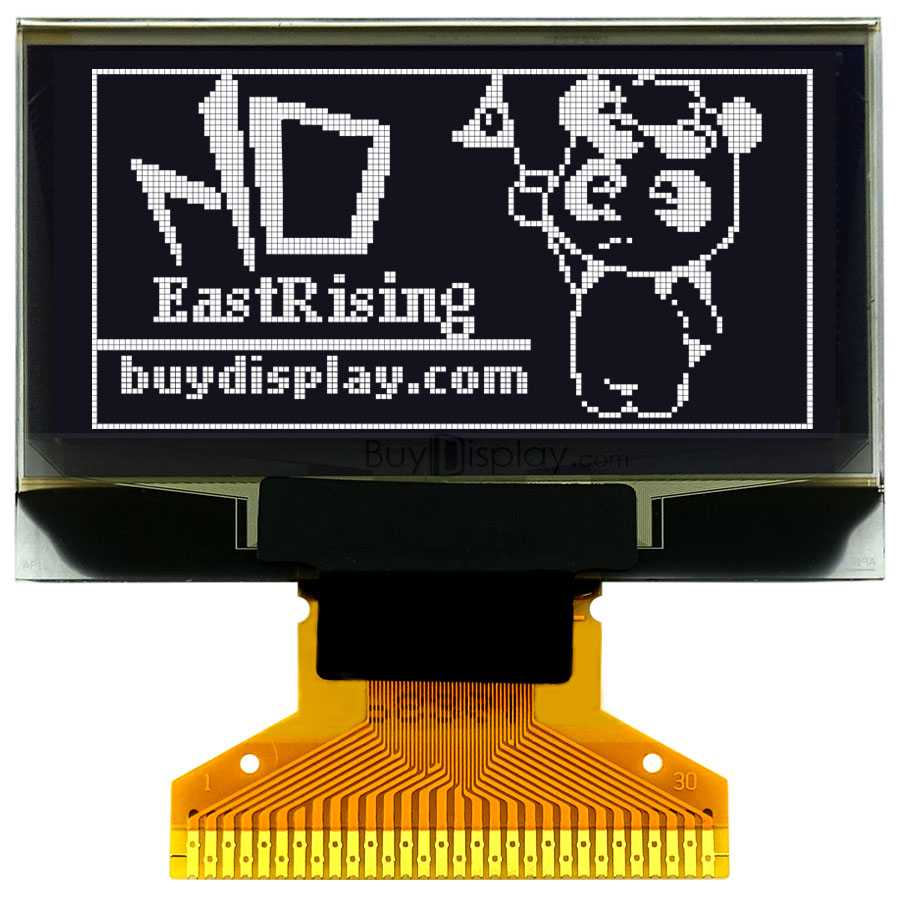

　　这款1.3英寸OLED显示模组在工业手持终端、小型检测仪器、便携数据采集设备上的应用十分广泛，不少做嵌入式小型设备的结构工程师选型时都会优先考虑这类自发光显示方案，毕竟它不需要额外搭配背光组件，能在有限的设备内部空间里省出不少布局余量。从实际使用场景来看，这类模组常被用在工业现场的手持点检设备、小型环境监测终端、嵌入式控制模块的人机交互界面上，因为本身自发光的特性，在光线复杂的车间现场也能保证清晰的显示效果，不会像普通LCD屏那样在强光下出现泛白看不清内容的问题，同时宽温工作的特性也能适配北方冬季户外设备、高温车间内部设备的运行需求，不会因为温度波动出现显示异常。

　　从功能特性来看，这款模组采用SSD1306控制芯片，支持SPI串行通信，接线引脚数量少，对于主控板IO资源紧张的小型设备来说十分友好，不需要占用过多的通信引脚就能完成显示内容的传输。模组本身内置电压生成电路，仅需单路3.3V电源即可正常工作，不需要额外设计多路升压供电电路，能简化主控板的电源布局，降低整体电路的设计复杂度。和带ZIF连接器的同规格模组不同，这款采用焊接式FPC排线，在高振动的工业设备场景下，焊接固定的方式比卡扣连接器的连接可靠性更高，不会因为设备长期运行的振动出现排线松脱、接触不良导致的显示故障，适合用在有持续振动的工业设备、移动作业终端上。

　　做结构设计的时候，首先要注意模组的安装边界，整个显示区域的对角线尺寸为1.3英寸，分辨率为128×64，屏幕有效显示区的外围是模组的金属包边，设计安装限位结构的时候要避开FPC排线的引出位置，排线从屏幕底部居中引出，弯折半径不能小于排线本身的最小弯折要求，避免内部走线断裂导致显示失效。安装固定的时候可以采用屏幕正面贴合面板泡棉、背部设置限位筋的方式，不要直接在屏幕玻璃区域施加过大的压紧力，避免压损显示层。FPC排线的焊接端要和主控板的焊盘位置精准对齐，焊接时要控制好温度和时间，避免高温烫坏排线基材或者屏幕内部的驱动电路。

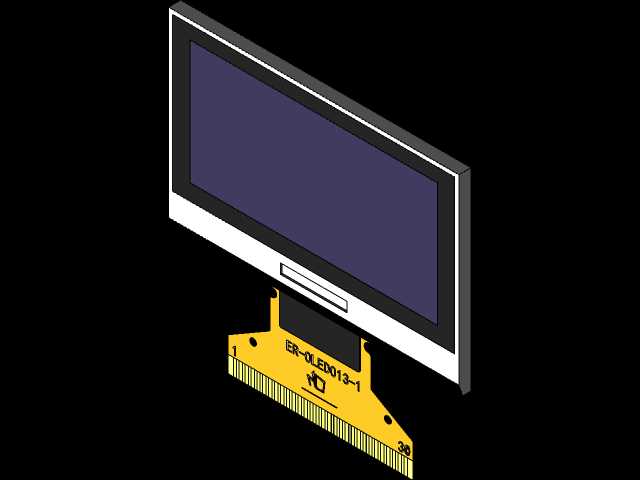

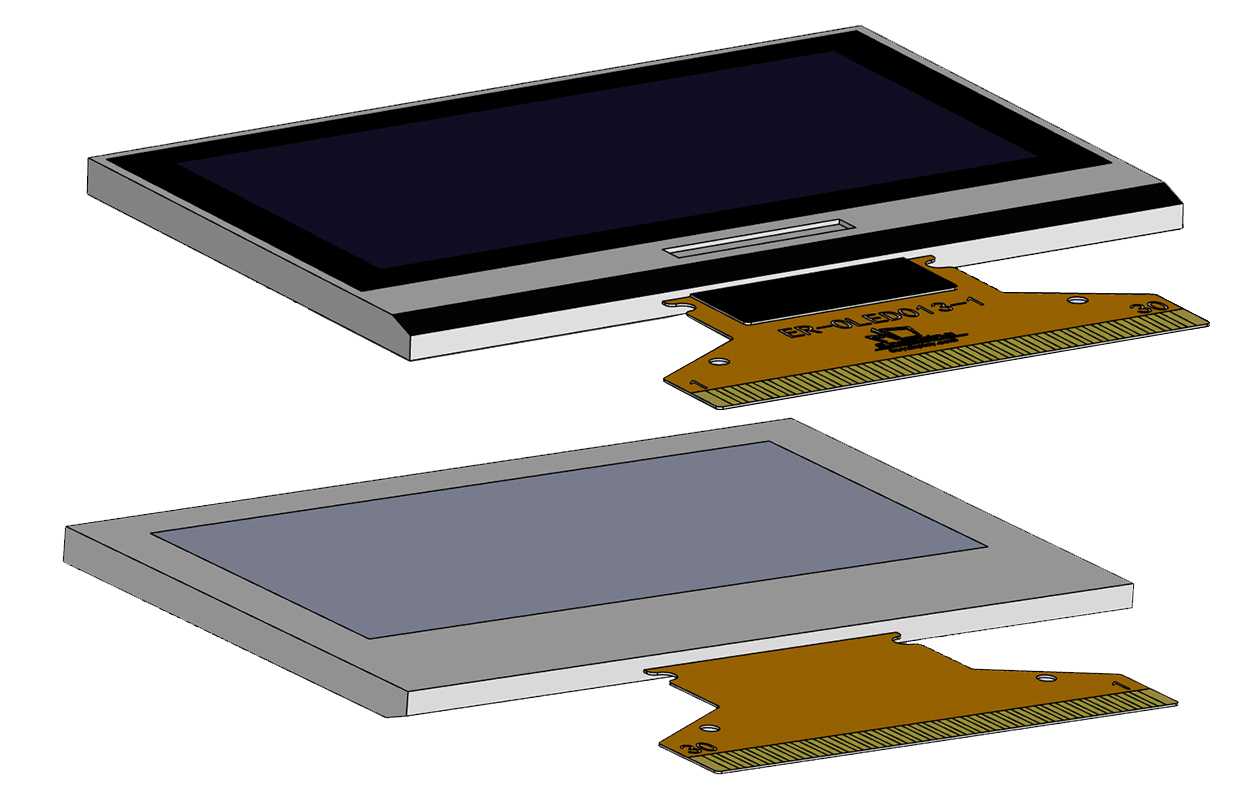

　　设计建模的时候，要准确还原屏幕的分层结构，外层的保护玻璃、中间的OLED显示层、底部的金属支撑边框，还有引出的FPC排线上的走线、定位孔、补强钢片都要做准确的还原，这样在做整机结构干涉检查的时候，才能准确判断屏幕和周边结构件、电池、主板元器件之间的间隙是否足够，避免组装的时候出现结构干涉。要注意屏幕的可视角度参数，安装的时候要根据设备的实际操作视角调整屏幕的安装倾角，保证操作人员在正常作业姿势下能清晰看到屏幕上的显示内容。另外因为OLED屏幕本身厚度较薄，背部不要设计尖锐的筋位正对屏幕背部，避免组装或者受外力挤压的时候顶坏屏幕。

　　在设备选型匹配的时候，要提前确认主控的SPI通信资源是否匹配，电源的3.3V供电纹波是否满足模组的供电要求，避免因为电源纹波过大导致屏幕显示出现闪屏、噪点的问题。焊接式FPC的优势是连接可靠、占用空间小，适合内部空间紧凑、对连接可靠性要求高的设备，如果是需要经常拆装维护的设备场景，也可以参考同规格带ZIF连接器的版本做结构适配，但这款焊接版本的结构更简单，整体厚度更薄，对于追求小型化、高可靠性的工业便携设备来说适配性更强。建模的时候还要注意屏幕表面的黑边宽度，做面板开窗的时候要比屏幕显示区域单边大0.1-0.2mm，避免组装公差导致开窗遮挡显示内容，同时泡棉的宽度要足够，既能挡住屏幕和面板之间的缝隙漏光，也能起到缓冲减震的作用，提升设备的抗跌落性能。
