带槽安装座立式单耳铰接支座结构

　　这类带双安装槽的立式单耳铰接支座，在轻工输送线、小型工装夹具台、非标自动化工位的摆臂连接环节应用十分普遍，日常做设备改造时经常会碰到同结构的替换需求。从实际使用场景来看，它主要承担两个核心功能：一是通过底部的两个U型开口槽完成自身在设备机架型材或安装平板上的固定，二是通过立板上的同轴通孔穿装铰接销轴，连接摆杆、连杆类活动构件，实现构件绕销轴的定轴摆动，同时承担活动端传递来的径向载荷与小幅冲击载荷。

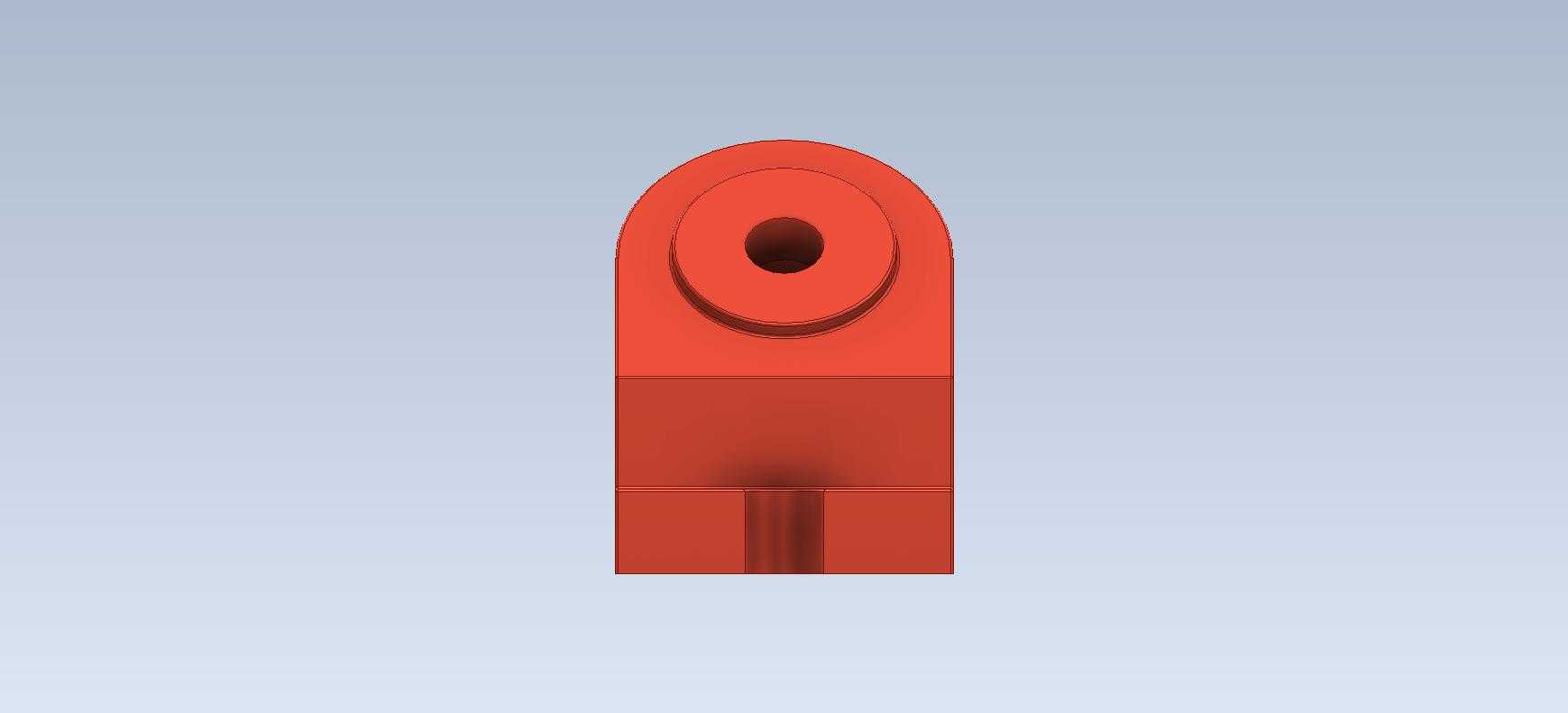

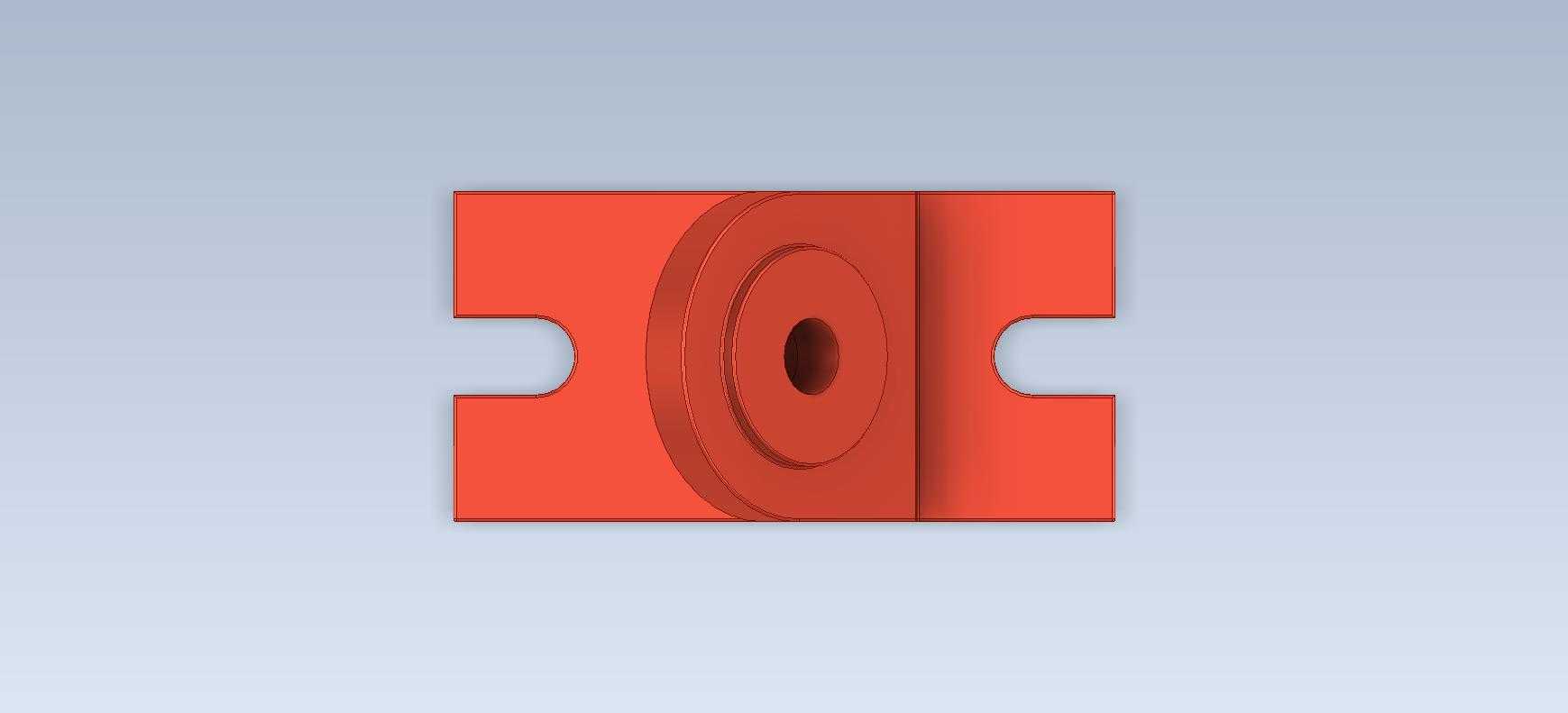

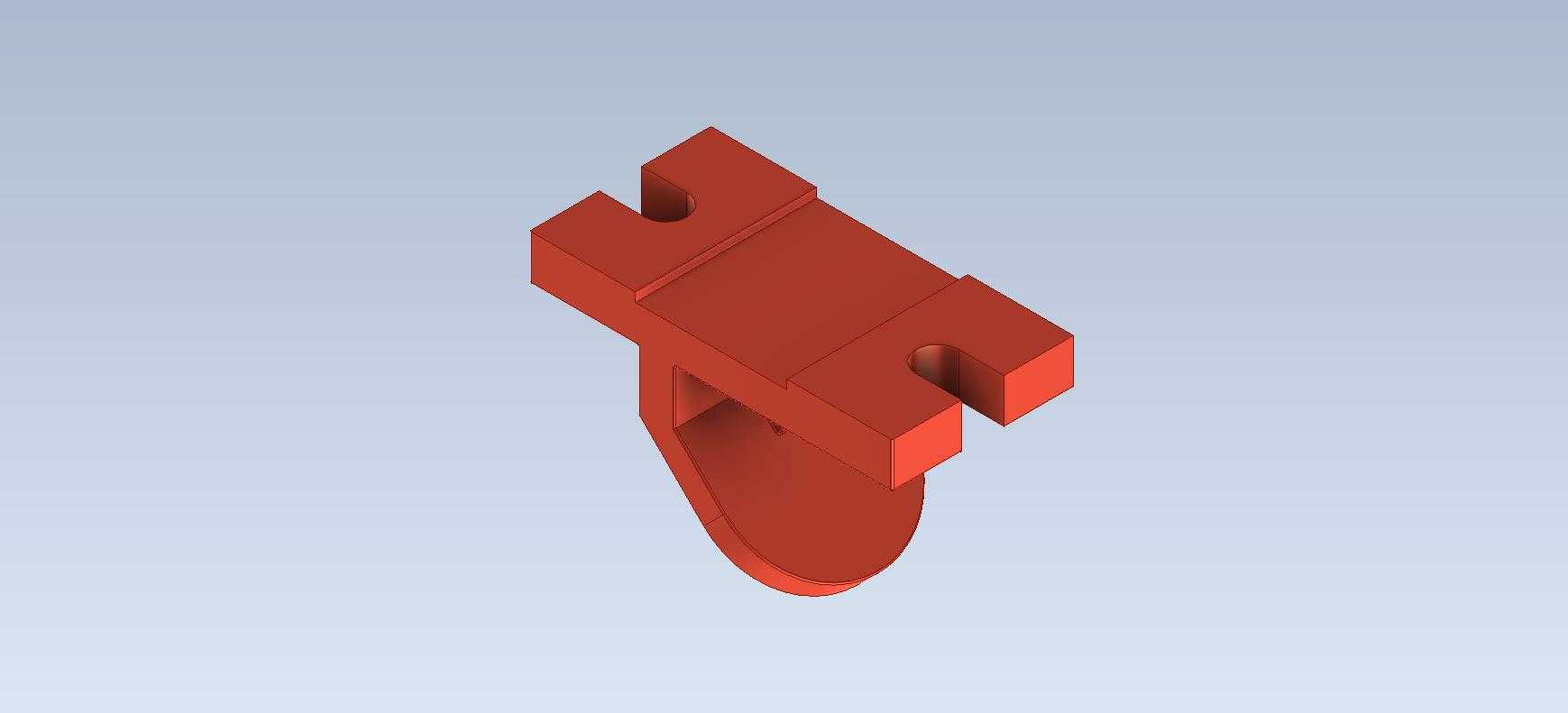

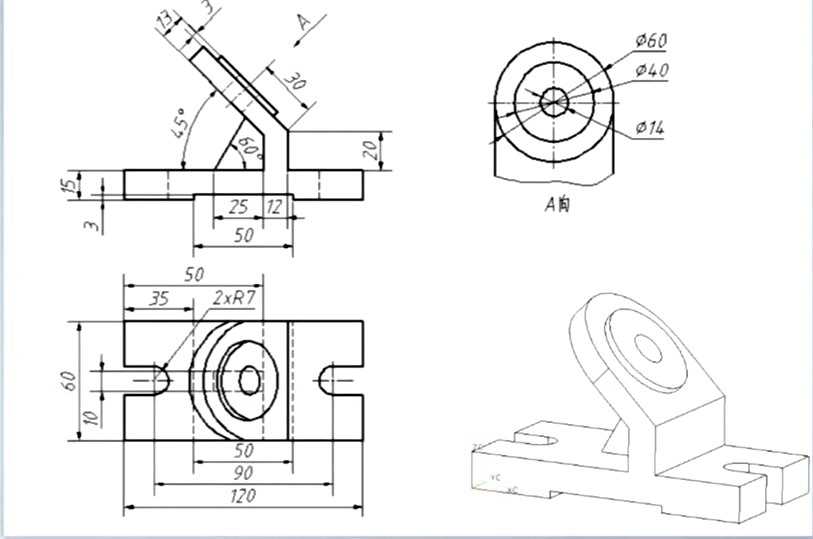

　　设计这类支座时，首先要匹配安装边界的约束：底部的两个安装槽采用开口式结构而非封闭圆孔，核心是为了补偿安装面的孔位加工误差，装配时可以沿槽的长度方向微调支座的固定位置，降低对安装底板的孔位精度要求，这在现场技改、旧设备改造场景下实用性极强，不需要重新在原有设备面板上扩孔、铰孔，就能快速完成支座的定位固定。槽的宽度要适配常用的内六角圆柱头螺栓尺寸，槽的深度方向要预留足够的螺栓头沉放空间，避免螺栓头突出支座底面导致安装时出现虚接、翘曲的问题。

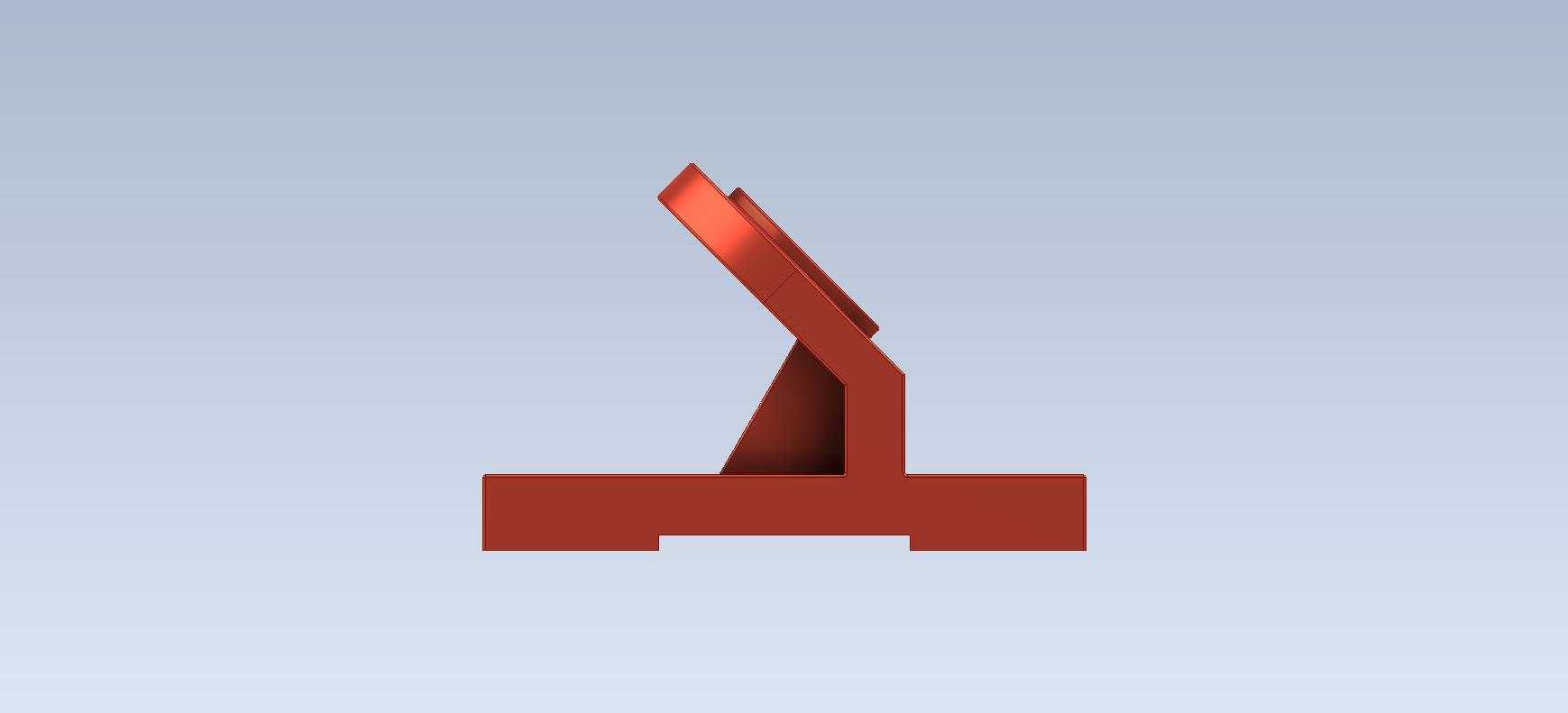

　　立式耳板的设计要重点考量受力状态：耳板与底部安装座采用一体化的直角过渡结构，过渡位置做了等半径的圆角处理，避免直角处出现应力集中，在承受摆臂传递的交变载荷时，不会在根部位置出现应力断裂的隐患。耳板上的铰接孔为同轴光孔，孔的轴线与底部安装面保持严格的平行度公差，孔的内壁粗糙度要控制在Ra1.6以内，减少销轴转动时的磨损，延长铰接副的使用寿命。耳板的厚度要根据所配销轴的直径、额定承载载荷做匹配，常规工况下耳板厚度取销轴直径的1.2-1.5倍即可，既不会因为厚度过大造成材料浪费、整体重量增加，也不会因为厚度不足导致耳板受载变形、销轴卡滞。

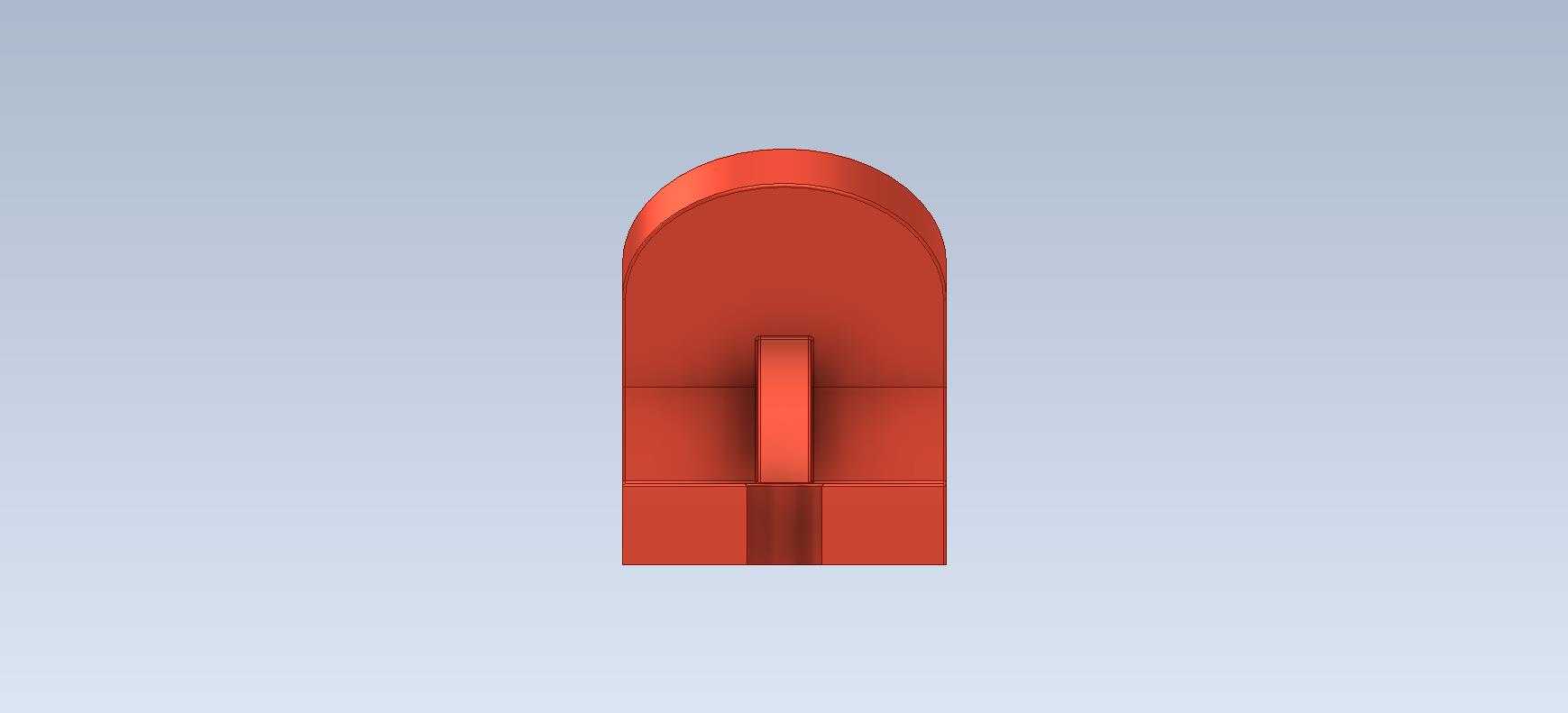

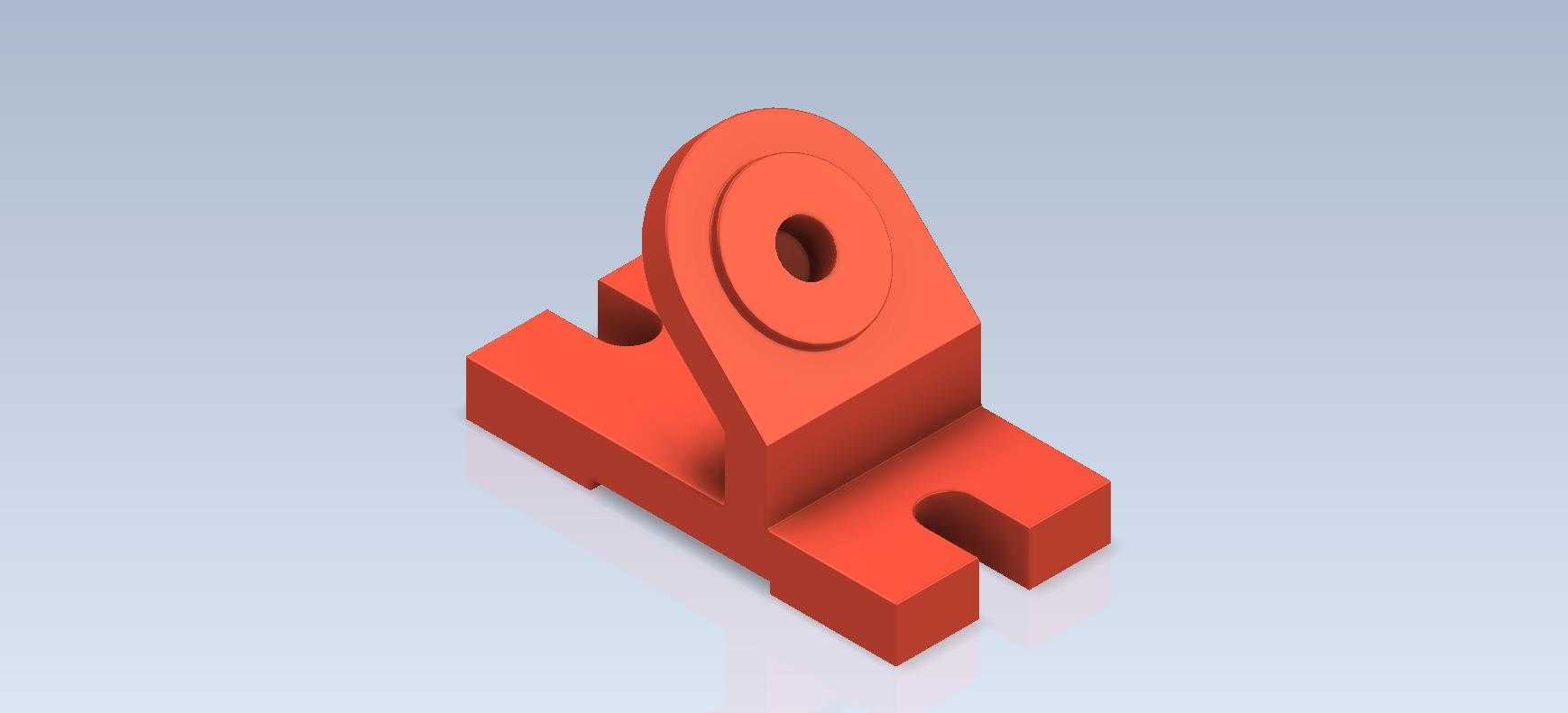

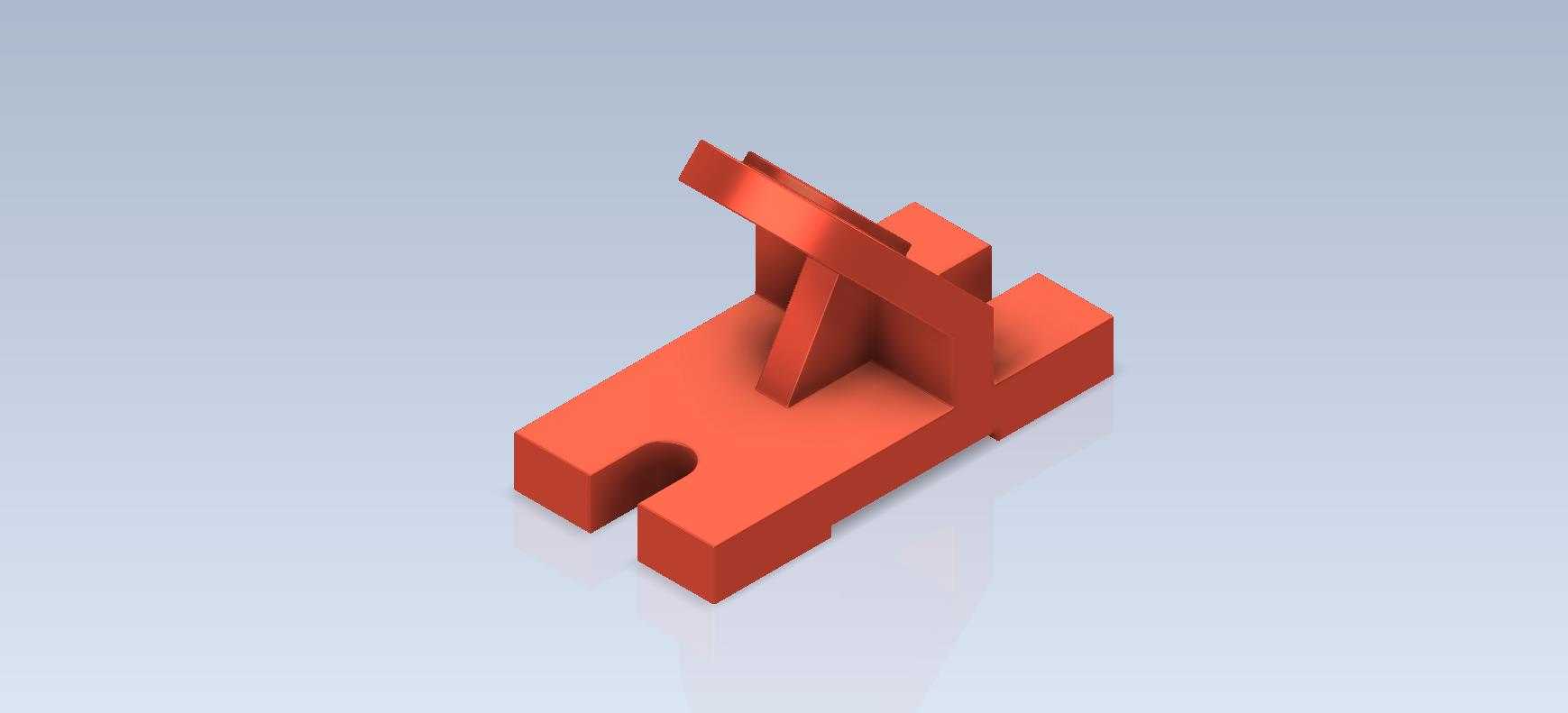

　　整体外形采用方块式的基座加立式耳板的结构，没有多余的冗余结构，加工工艺性较好：下料后可以通过普通铣床完成六个安装面的铣削，再通过钻床完成铰接孔、安装槽的加工，不需要复杂的五轴加工工序，普通机加工车间就能完成生产制造，制造成本较低，适合批量应用在各类非标设备中。安装时需要注意，支座固定完成后要校验铰接孔的轴线水平度，避免穿装销轴后出现别劲、转动不畅的问题，两个安装槽的固定螺栓要加装平垫与防松垫圈，在设备长期运行产生振动的工况下，避免螺栓松动导致支座移位，影响摆臂机构的运动精度。

　　从结构受力的角度来看，这类支座的载荷传递路径十分清晰：摆臂的载荷通过销轴传递到立式耳板，再通过耳板与基座的连接过渡段传递到底部安装座，最终通过安装槽的固定螺栓分散到设备安装面板上，整个传力路径没有突变的截面，应力分布均匀，在额定载荷下长期运行不会出现结构性失效。日常维护时只需要定期检查铰接孔的磨损量、固定螺栓的预紧力即可，不需要复杂的维护操作，适配绝大多数中低载荷的摆动连接工位，不管是做新设备的结构设计，还是旧设备的零件替换，这类结构都具备很高的实用价值。建模时要重点管控几个关键公差：安装面的平面度公差、铰接孔的圆柱度公差、铰接孔轴线与安装面的平行度公差、两个安装槽的对称度公差，这些公差直接影响最终的装配效果与使用性能，不能随意放宽精度要求。
